小規模発電設備は『直流750V・交流600V・出力50kW未満』の3数字で攻略

この記事で身につくこと

電験三種「法規」の中でも、穴埋め・文章題の両方で狙われる定番論点が小規模発電設備。 結論から言うと、この単元は たった3つの数字 を体に染み込ませれば、それだけで得点源に変わります。

読み終わるころには、

• 小規模発電設備の 3つの数値要件 を即答できる
• 設備別の 個別出力制限（太陽50・水力風力20・内燃10kW）を整理できる
• 9割が間違える 「10kW」と「50kW」の混同 を見抜ける

ようになります。

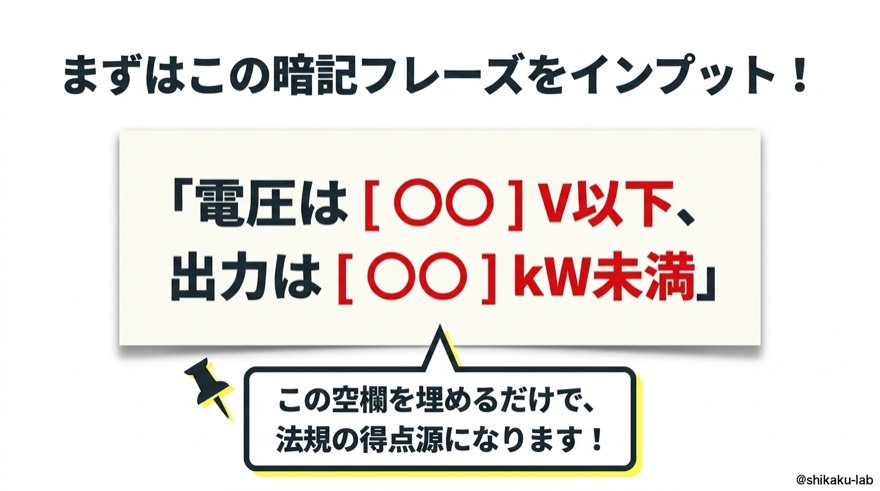

暗記フレーズ：3つの数字でカタが付く

DC 750V以下／AC 600V以下／出力50kW未満

電圧は「○○V以下」、出力は「○○kW未満」。 この空欄を埋めるだけで、小規模発電設備の問題は ほぼ落とせない論点 になります。

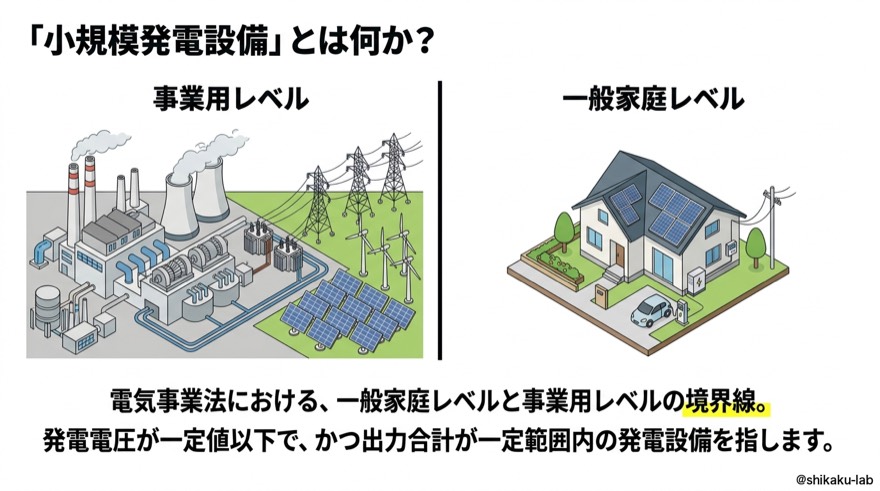

そもそも「小規模発電設備」とは

電気事業法における 「一般家庭レベル」と「事業用レベル」の境界線 のことです。

イメージ	例	扱い
事業用レベル	大規模発電所・送電鉄塔	主任技術者の選任が必要
小規模発電設備	住宅用太陽光・家庭用燃料電池	主任技術者の選任が 不要

つまり、家庭サイズ寄りの小さい発電設備を 法律で線引き している、と理解すれば十分です。 具体的な線引きが、これから整理する3つの数字です。

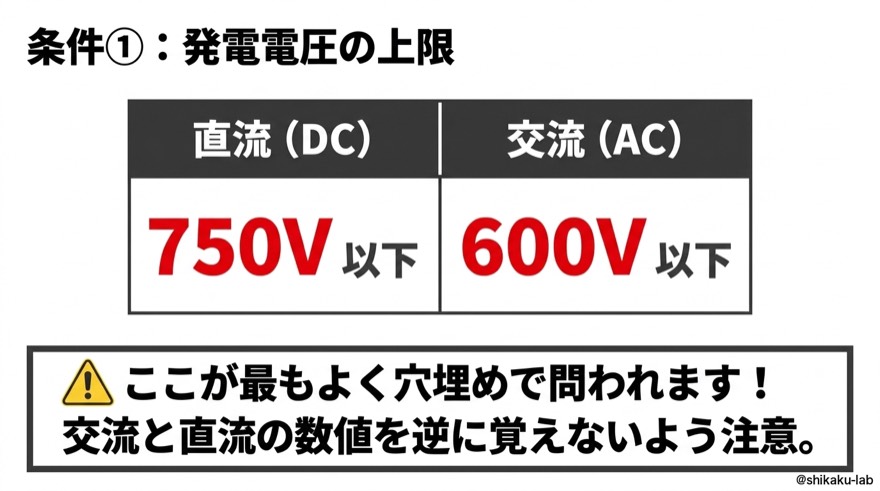

条件①：発電電圧の上限（DC750V／AC600V）

区分	電圧
直流（DC）	750V 以下
交流（AC）	600V 以下

⚠️ 頻出の穴埋め：直流と交流で数値が違うため、逆に覚えると一発で失点します。

語呂で覚えるなら、

• 直流（DC）は 数字が大きい750
• 交流（AC）は 数字が小さい600

「直は大、交は小」とセットで暗記してしまうのが鉄板です。

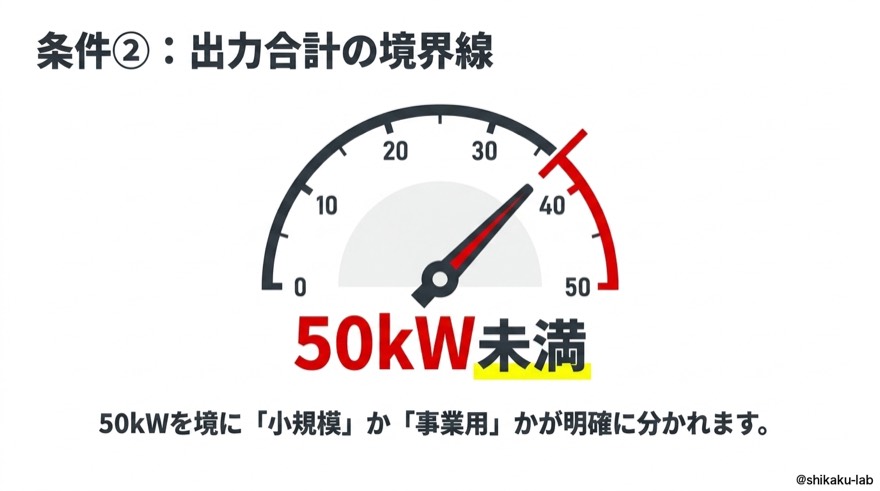

条件②：出力合計の境界線（50kW未満）

もうひとつの数字が 出力50kW未満。

出力	区分
50kW 未満	小規模発電設備
50kW 以上	事業用電気工作物

ポイントは 「合計」 であること。 1台ごとではなく、構内のすべての発電設備を足した値 で判定します。

• 太陽光30kW ＋ 燃料電池15kW ＝ 45kW → OK（小規模）
• 太陽光30kW ＋ エンジン25kW ＝ 55kW → NG（事業用）

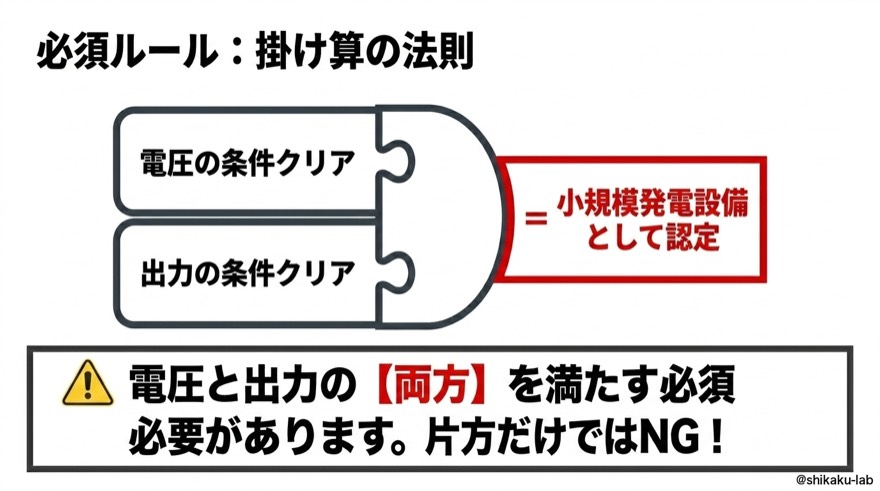

必須ルール：電圧と出力の「掛け算の法則」

ここが一番引っかかるところ。

電圧の条件 AND 出力の条件 ＝ 小規模発電設備

電圧だけクリアしてもダメ、出力だけクリアしてもダメ。 両方を同時に満たして はじめて小規模発電設備として認定されます。

「片方さえ満たせばOK」という選択肢が出てきたら、それは 典型的な引っかけ です。

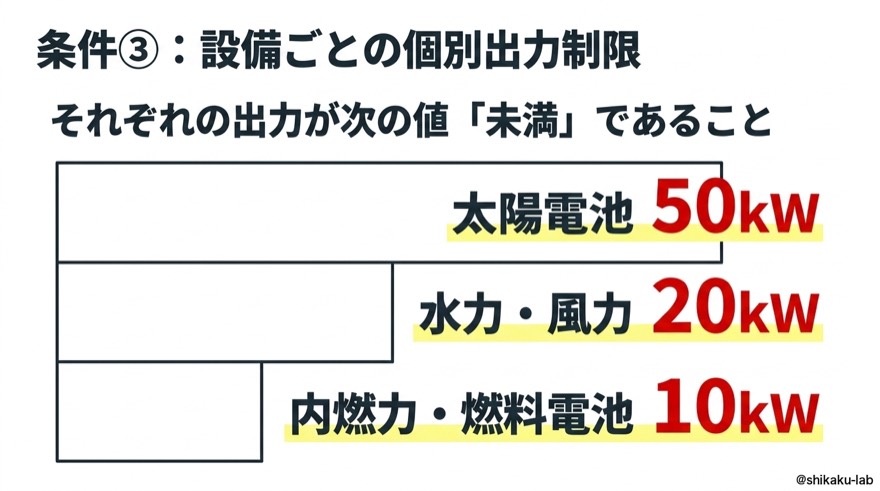

条件③：設備ごとの個別出力制限

合計50kWの話とは別に、設備の種類ごと にも個別の出力上限が定められています。

設備	出力上限（未満）
太陽電池発電設備	50kW
水力発電設備・風力発電設備	20kW
内燃力発電設備・燃料電池発電設備	10kW

数字は上から 50・20・10 と小さくなっていく流れで覚えます。

💡 覚え方のコツ：燃料を燃やす内燃力・燃料電池は 火災や事故のリスクが大きい ため、上限が一番厳しい10kWに抑えられている。リスクが大きいほど上限が小さい、と直感的に結びつけると忘れません。

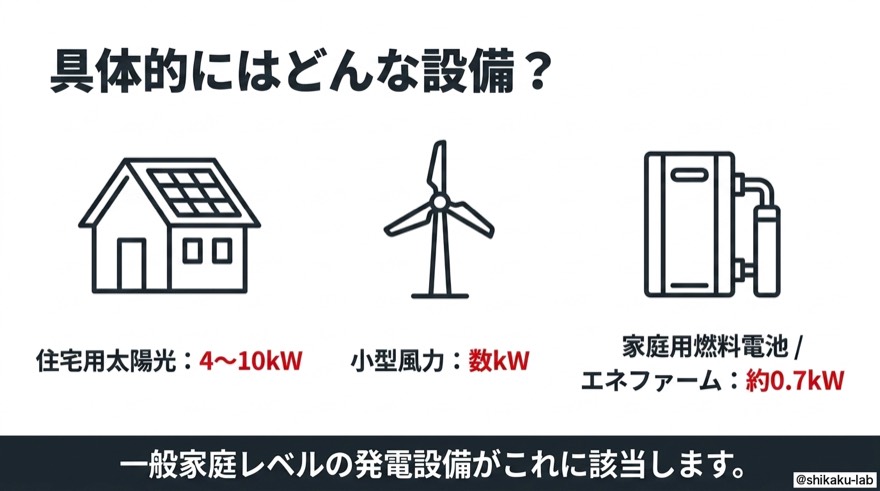

具体例で押さえる：どんな機器が該当する？

身近な家庭用機器がそのまま該当します。

設備	出力レンジ	該当
住宅用太陽光発電	4〜10kW程度	○
小型風力発電	数kW	○
家庭用燃料電池（コージェネ）	約0.7kW	○

要するに、「一般家庭の屋根や庭先に置けるサイズ」 の発電設備、と覚えておけば十分です。

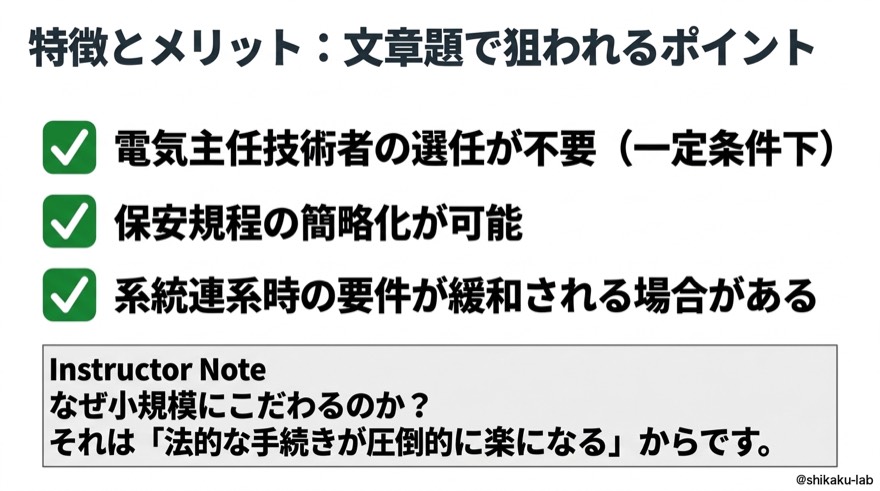

小規模に該当するとうれしいこと（特徴・メリット）

文章題で狙われやすいのが「該当した場合の扱い」。 ここは 3点セット で覚えます。

1. 電気主任技術者の選任が不要（一定条件下）
2. 保安規程の作成が簡略化 される
3. 系統連系時の要件が緩和 される場合がある

家庭でパネルを設置するたびに「主任技術者を選任してください」と言われたら、誰も導入しません。 普及を促進するため、規模が小さい設備は法的手続きが大きく軽くなる、という設計です。

9割が混同する「10kW」と「50kW」の罠

ここが本記事で一番伝えたい注意点。

数字	出てくる制度	意味
10kW未満	余剰電力買取制度（FIT 等）	売電・買取のルール
50kW未満	電気事業法の小規模発電設備	主任技術者選任などの法的扱い

「太陽光は10kW未満が小規模の基準」という選択肢は 完全な引っかけ。 10kWは 買取制度の話 であって、電気事業法上の小規模発電設備の基準は50kW未満 です。

そもそも電験三種・電気工事士の試験では、余剰買取制度そのものは出題範囲外。 試験的にも、「50kW未満が小規模」だけを正解として覚えれば十分 です。

実践テスト：穴埋めで自己採点

小規模発電設備の条件は、 直流（　①　）V以下、交流（　②　）V以下、出力合計（　③　）kW未満。

…解答は次のセクションのまとめ表で答え合わせしてください。

まとめ：小規模発電設備 早見表

項目	要件
直流電圧	750V 以下
交流電圧	600V 以下
出力（合計）	50kW 未満
太陽電池の個別出力	50kW 未満
水力・風力の個別出力	20kW 未満
内燃力・燃料電池の個別出力	10kW 未満
電圧と出力の関係	AND（両方必須）
該当時の扱い	主任技術者不要・保安規程簡略化・系統連系緩和

暗記フレーズ：DC 750V以下／AC 600V以下／出力50kW未満

この3つの数字さえ体に入っていれば、文章題でも穴埋めでも 確実に1点を取りに行ける論点 です。 本番で迷ったら、必ず「直は大、交は小、合計50未満」に立ち返ってください。
