ガス絶縁開閉装置（GIS）を「機器を金属の箱に丸ごと収めた省スペース設備」で攻略

この記事で身につくこと

「GIS」という3文字を見ただけで、少し身構えてしまう方は多いはずです。中に入っている機器の名前は似たものばかり、長所と短所は数えると6つも7つもある。教科書の一覧表を何度も塗りつぶしたのに、本番では2つか3つしか出てこない——電力科目でいちばん「覚えたつもりが抜ける」単元のひとつです。

でも、ここは安心してください。GISは新しい機器をひとつも覚えなくていい単元です。中身は遮断器・断路器・母線・避雷器など、すでにどこかで習ったものばかり。変わったのは「入れ物」だけなのです。

さらに、長所も短所も全部、たった1本のフレーズからぶら下げることができます。この記事を読み終えるころには、次のことができるようになります。

身につくこと	ゴールの目安
GISという名前の意味	Gas・Insulated・Switchgear と分解して説明できる
内部構造	「金属容器＋SF6ガス＋固体絶縁物」の3点セットで言える
なぜSF6なのか	「絶縁」と「消弧」の2つの力で答えられる
長所3つ	フレーズの前半から自力で引き出せる
短所3つ	フレーズの後半から自力で引き出せる
試験のひっかけ	「大気圧以上」「信頼性は高い」を即答できる

一覧を丸暗記するのではなく、フレーズから引き出す。それだけの違いで、本番での取りこぼしがなくなります。

暗記フレーズ：GISは省スペース・安全・SF6に注意

今日の魔法のフレーズは、これだけです。

「GISは省スペース・安全・SF6に注意」

短すぎて不安になるかもしれませんが、これで足ります。理由は、この短い一文の中に長所と短所が両方入っているからです。

フレーズの部分	対応する内容
省スペース	長所①（＋そこから派生する長所③の工期短縮）
安全	長所②（密閉＋接地による安全性・信頼性）
SF6に注意	短所（目視点検不可・復旧時間・高GWP）

しかも並び順が、そのままこの記事の進行順になっています。覚える順番まで決まっているので、頭の中で迷子になりません。

まずは声に出して1回だけ読んでみてください。「GISは省スペース・安全・SF6に注意」。これで準備は完了です。

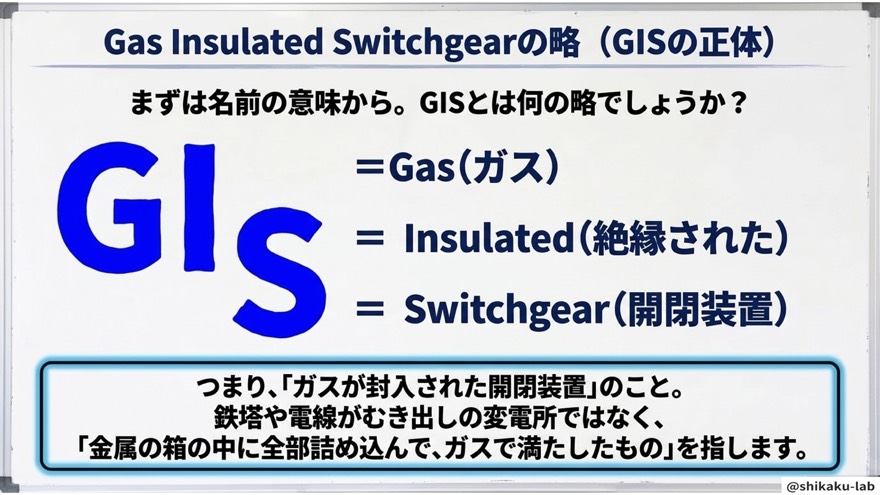

ステップ1：GISという名前の正体

GISは略称です。分解すると、名前がそのまま構造の説明になっています。

文字	英語	意味
G	Gas	ガス
I	Insulated	絶縁された
S	Switchgear	開閉装置

つなげると「ガスで絶縁された開閉装置」。つまり、ガスが封入された開閉装置のことです。

従来の変電所との違い

郊外で見かける変電所を思い浮かべてください。鉄塔や電線がむき出しで、たくさんの機器が空中に並んでいる、あの姿です。あれは気中絶縁といって、空気そのものを絶縁体として使っています。

ところが空気は、それほど絶縁性能が高くありません。だから機器同士を大きく離して置く必要があり、結果として広い土地が要るのです。

GISは、あのむき出しの機器を全部まとめて金属の箱に押し込み、ガスで満たしたもの。部屋に散らかった物を、ひとつの収納箱にまとめるイメージです。名前の意味が分かった時点で、もう「なぜ省スペースになるのか」の答えは半分見えていますね。

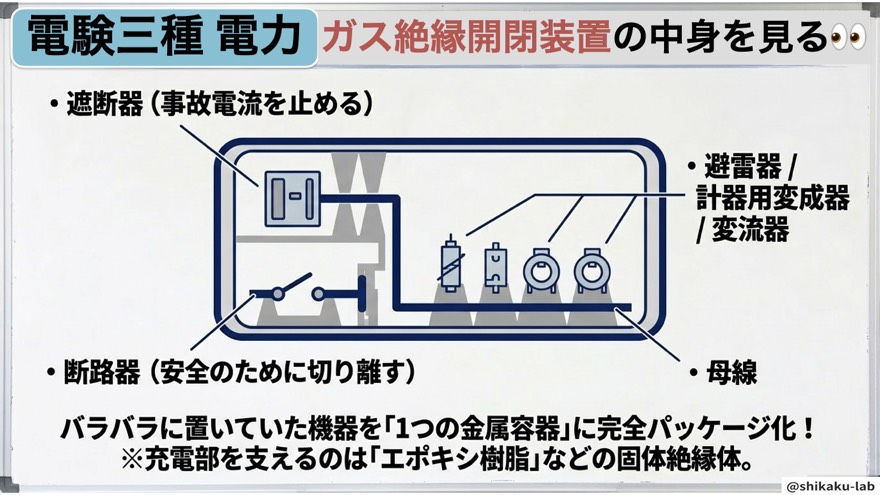

ステップ2：箱の中には何が入っているのか

金属容器の中身は、実は見慣れた顔ぶればかりです（構成はメーカーによって違うので、代表例として見てください）。

内部の機器	役割
遮断器	事故電流を止める
断路器	安全のために回路を切り離す
避雷器	雷などの異常電圧から機器を守る
計器用変成器・変流器	高い電圧・大きい電流を計器で扱える大きさに変換する
母線	電気の通り道になる太い導体

つまりGISとは、バラバラに置いていた機器を1つの金属容器に完全パッケージ化したもの。新しい機器を覚える必要はありません。「入れ物が変わっただけ」と割り切ってしまいましょう。

遮断器と断路器を混同しないために

ここで唯一つまずきやすいのが、遮断器と断路器です。名前も似ていて、しかも同じ箱に入っています。区別のポイントは電流が流れている状態で切れるかどうか。遮断器は事故電流を切れますが、断路器は電流が流れていない状態で切り離す機器です。

このあたりが怪しい人は、先に断路器と遮断器の違いを整理した記事のような保護機器まわりの回を読んでおくと、GISの中身がすっと入ってきます。計器用変成器（CT・VT）がぼんやりしている方は、計器用変成器（CT・VT）を「大きい電気を測れる大きさに変換する橋渡し役」で攻略を先に押さえておくと安心です。

ガスだけで支えているわけではない

もうひとつ、見落とされがちな事実があります。容器の中の導体（充電部）は、エポキシ樹脂などの固体絶縁物で支えられているという点です。

当然といえば当然で、導体を宙に浮かせておくことはできません。スペーサと呼ばれる固体絶縁物で支持し、その周りをSF6ガスが満たしている——これがGISの本当の姿です。「ガスと固体、両方で絶縁している」と覚えておくと、細かい選択肢が出たときに強くなります。

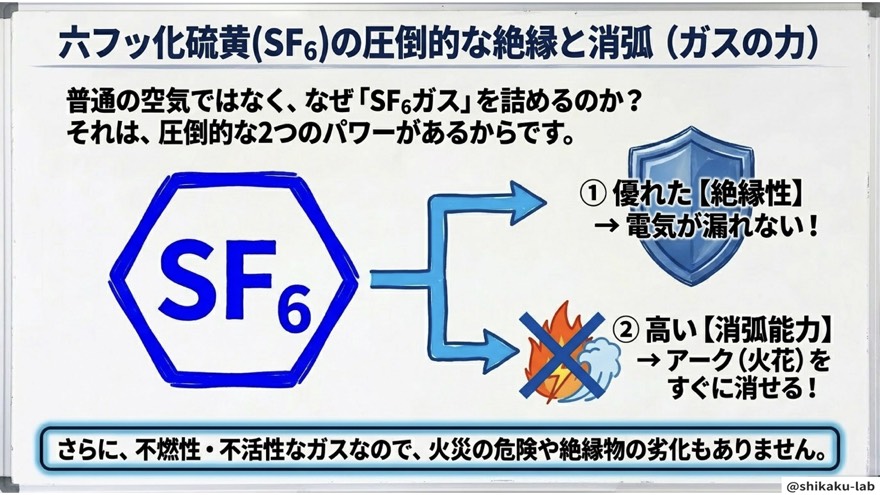

ステップ3：なぜ空気ではなくSF6ガスなのか

ここが今日の核心です。わざわざ特別なガスを詰めるのは、SF6（六フッ化硫黄）に圧倒的な2つのパワーがあるからです。

SF6の力	何が起きるか
優れた絶縁性	電気が漏れない。だから機器同士を近づけられる
高い消弧能力	アーク（火花）をすぐ消せる。だから確実に遮断できる

力その1：優れた絶縁性

SF6の絶縁耐力は、同じ圧力の空気の約2〜3倍といわれています。さらにGISでは圧力を高めて封入するので、実際の性能差はもっと大きくなります。

絶縁性が高い＝電気が漏れないということは、機器同士の距離をギリギリまで詰められるということ。これが後の「省スペース」に直結します。

力その2：高い消弧能力

遮断器が電流を切るとき、接点の間にはアークという強い火花が飛びます。厄介なのは、このアークが橋渡しになって電流が流れ続けてしまうこと。つまり、アークを消せなければ電流は切れないのです。

SF6はこのアークを素早く消す能力が高い。だからGISの遮断器は、小さな体で大きな電流を確実に切ることができます。

おまけの美点

さらにSF6は不燃性・不活性です。燃えないので火災の危険がなく、他の材料を傷めないので絶縁物の劣化も起きません。ここまで聞くと優等生すぎるくらいですが——この完璧さの裏に、最大の弱点が待っています。それは後半で見ていきましょう。

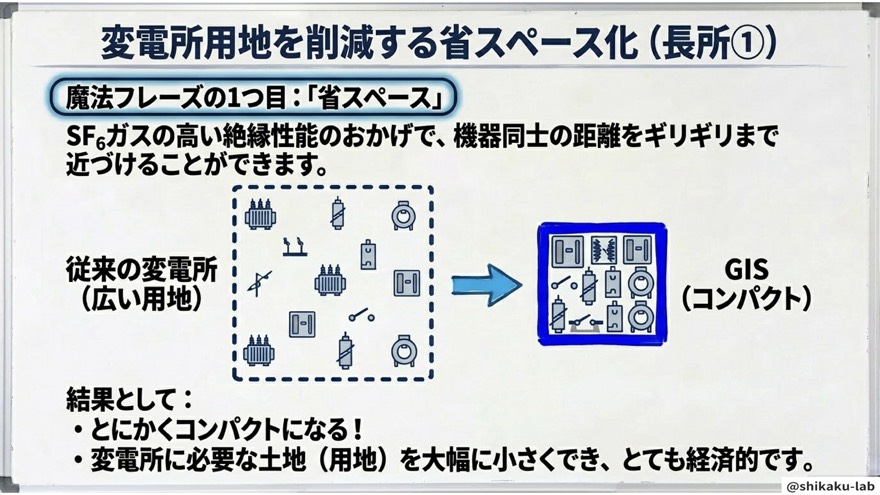

ステップ4：長所①「省スペース」

フレーズの1つ目、省スペースです。理屈はもう出そろっています。

SF6の高い絶縁性能のおかげで、機器同士の距離をギリギリまで近づけられる。空気（気中絶縁）だと離さないと放電してしまうところを、GISなら詰められる。結果として、変電所全体がとにかくコンパクトになるわけです。

方式	絶縁体	機器間の距離	必要な用地
従来の気中絶縁	空気	大きく離す必要がある	広い
GIS	SF6ガス（加圧）＋固体絶縁物	ギリギリまで近づけられる	大幅に小さい

そして省スペースは、そのまま経済性につながります。変電所に必要な用地を大幅に減らせるので、土地代が下がる。特に地価の高い都市部では、この差が決定的です。この点は、記事の後半の「現場での活躍」でもう一度効いてきます。

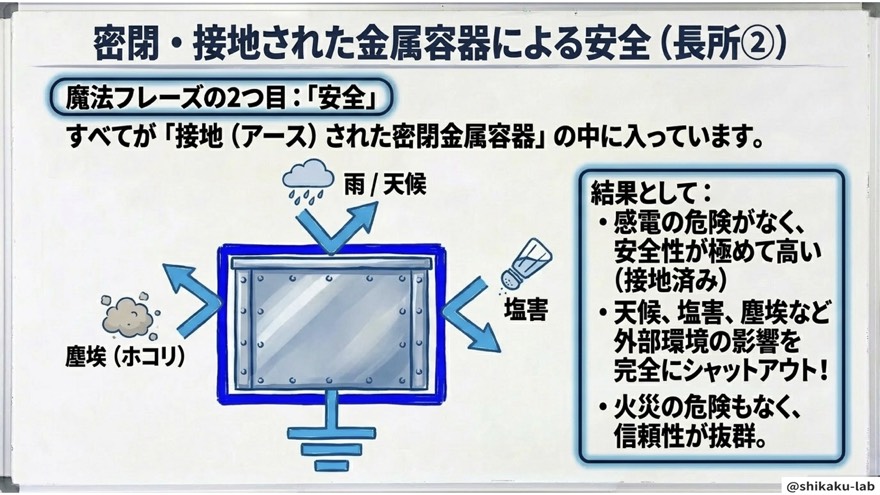

ステップ5：長所②「安全」

フレーズの2つ目、安全です。ポイントは「密閉」と「接地」の2語にあります。

GISの機器はすべて、接地（アース）された密閉金属容器の中に入っています。この一文から、3つの長所が出てきます。

何が効くか	得られる安全性
容器が接地されている	感電の危険がなく、安全性が極めて高い
容器が密閉されている	天候・塩害・塵埃など外部環境の影響を完全にシャットアウト
SF6が不燃性	火災の危険がなく、信頼性が抜群

雨も、潮風も、砂ぼこりも、変電設備にとっては大敵です。むき出しの設備なら少しずつ蝕まれていくところを、GISは箱ごと遮断してしまう。だから汚損や塩害に強く、信頼性が高いのです。

ここまでで、フレーズの前半2語「省スペース・安全」から長所が出そろいました。

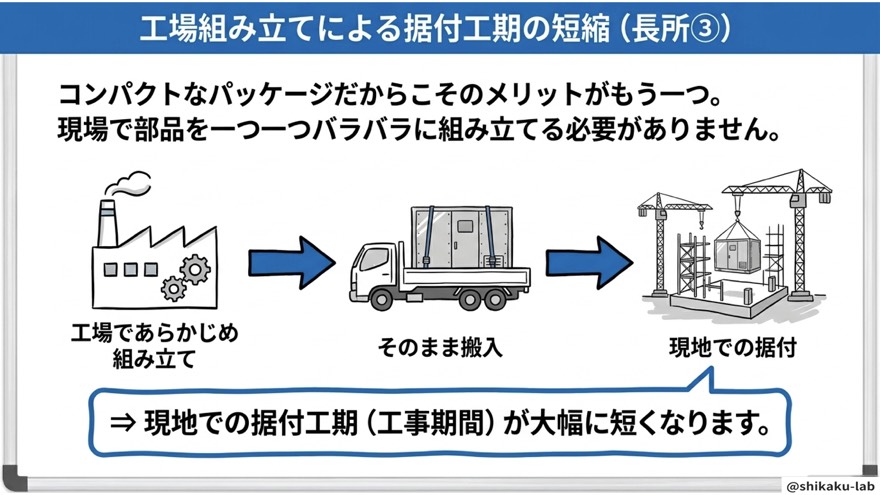

ステップ6：長所③「工期の短縮」

3つ目の長所は、省スペースから派生したものです。

コンパクトなパッケージだからこそ、工場であらかじめ組み立てて、そのまま搬入し、現地では据え付けるだけという流れが可能になります。現場で部品を一つ一つバラバラに組み立てる必要がありません。

この「工場で作れる」という点は、試験に出る工期短縮以外にもメリットを生みます。

• 高所作業や屋外作業が減るので、工事中の事故リスクが下がる
• 天候に左右されずに組み立てられるので、品質が安定する

覚え方としては「コンパクトだから運べる。運べるから工場で作れる。だから工期が短い」という流れで押さえてください。3つの長所がバラバラの知識ではなく、1本につながります。

ステップ7：短所①「目視点検ができない・復旧が長い」

ここからが短所です。面白いのは、長所と短所が同じ「密閉」から出てくるという点。試験でもこの表裏の関係はよく問われます。

中身が直接見えない

内蔵機器を直接目視で点検できません。箱の中なのだから当たり前——なのですが、点検する側からすると大きな制約です。従来型の変電所なら、見に行けば汚れ・傷・変色を目で確認できます。GISではそれができないのです。

内部事故が起きたときの復旧が長い

もし内部で事故が起きたら、まずガスを抜き、容器を開け、原因を調べ、直して、またガスを封入して……という手順を踏むことになります。しかもSF6はそのまま大気に放出できないため、回収作業が必要です。これが復旧時間をさらに延ばします。

密閉という性質	良い面	悪い面
外から中へ入れない	塩害・塵埃・天候を遮断できる	—
中から外へ出せない	感電・火災の危険がない	事故時にガス回収が必要で復旧が長い
中が見えない	—	直接目視での点検ができない

長所を聞かれても短所を聞かれても、「密閉」という1語から答えを引き出せる。これがGISの構造の面白いところです。

ステップ8：短所②「SF6に注意」＝環境への負荷

フレーズの最後、「SF6に注意」です。SF6ガスは性能面では超優秀ですが、環境面において最悪の弱点があります。

• 極めて強力な温室効果ガスである
• GWP（地球温暖化係数）がCO2の約23,900倍と異常に高い

二酸化炭素の2万4千倍近く。桁が違います。ですから、ほんの少し漏らすだけでも大きな影響が出てしまう。大気への放出は厳禁で、取り扱いや回収には最大限の注意が必要です。

ここで、前のステップとつながります。点検や修理のたびにガスを回収しなければならない。だから復旧に時間がかかる。3つの短所は、すべて1本の線でつながっているのです。

なお、無効電力を調整する機器にも似た「性能と管理コストのトレードオフ」がありますので、調相設備を「無効電力の調整役4兄弟」で攻略もあわせて読むと、変電設備の全体像がつながります。

ステップ9：見えないなら、どうやって監視するのか

目視点検ができないなら、内部の異常はどう見つけるのか。これは試験でもよく問われる、実務直結のポイントです。

答えは、外部にセンサを取り付けて監視する。中が見えないなら、外から気配をとらえればいいわけです。

監視の方法	何をとらえているか
部分放電検出装置	内部で異常な放電が起きたときに生じる微小な電気信号
超音波センサ	異常放電にともなって発生する超音波

内部で異常な放電が起きると、微小な電気信号や超音波が発生します。それを金属容器の外からキャッチして、異常を検知する仕組みです。人間でいえば、体を開かずに聴診器を当てているようなもの。中を開けずに状態が分かる、よくできた方法ですね。

試験では「部分放電」という言葉がキーワードになります。ここは用語ごと押さえておきましょう。

ステップ10：GISは実際にどこで活躍しているのか

暗記を知識に変えるために、少しだけ現場の話をします。GISの省スペース性と耐環境性は、現代の電力網に欠かせない技術になっています。

都市部の地下変電所

敷地面積を劇的に減らせるため、地価の高い都市部の地下変電所で大活躍しています。ビルの地下や道路の下に変電設備が入っているのですが、まったく気づかないはずです。気づかないのが正解で、省スペースだからこそそこに収まっているのです。

実例としては大都市に多く、東京の新豊洲変電所・高輪変電所、名古屋の名城変電所などが知られています。

沿岸部・工業地帯

外部の空気をシャットアウトするため塩害に強く、沿岸部や工業地帯でも安定して運用できます。むき出しの設備だと、潮風で腐食が早く進んでしまいますが、密閉されていればその心配がありません。

私たちの街の地下にも、GISがひっそりと隠れている。そう思うと、街を見る目が少し変わってきませんか。こういう視点を持つと、暗記が「知識」に変わっていきます。

まとめ

今日の内容を、フレーズごとに整理しておきましょう。ここだけ保存しておけば復習になります。

「GISは省スペース・安全・SF6に注意」

構造：遮断器・断路器・避雷器・計器用変成器・母線などを金属容器に入れ、SF6ガスで密閉。充電部はエポキシ樹脂などの固体絶縁物で支持。

メリット（フレーズ前半）	デメリット（フレーズ後半）
コンパクトで変電所用地を削減できる	目視点検ができず、センサで監視する
密閉と接地で安全性が高い（感電・塩害・汚損を防ぐ）	内部事故時の復旧時間が長い
工場組み立てで据付工期が短い	SF6は高GWPで環境負荷が大きい

3つのメリットはフレーズの前半2語から、デメリットは最後の1語から出てきます。きれいに対応しているので、一覧を丸暗記する必要はありません。

覚える対象を「一覧」から「1本のフレーズ」に変えただけ。この発想は他の単元でも使えます。今日いちばん持って帰っていただきたいのは、じつはここです。

⚠ ここを間違える人が多い

GISは知識問題として出るぶん、選択肢の言葉ひとつで正誤が分かれます。ここでつまずく人が本当に多いので、3つだけ確認しておきましょう。

❌「絶縁性能が高いガスだから、大気圧以下でも足りるはず」

→ ✅ GISのSF6は、大気圧より高い加圧状態で封入されています。

これが最頻出のひっかけです。「SF6は空気より絶縁性能が高い」という知識が正しいだけに、「だから薄くても大丈夫だろう」と推測してしまう。実際は逆で、圧力を高めるほど絶縁性能はさらに上がるため、あえて加圧して使います。選択肢に「大気圧以下」「減圧して封入」といった表現が出てきたら、その時点で誤りと判断してください。

❌「高圧ガスを使っているのだから、信頼性はむしろ低いのでは」

→ ✅ GISの信頼性は高い、が正解です。

「高圧ガス」と聞くと危険・不安定というイメージが先に立ちますが、SF6は不燃性・不活性で、しかも密閉容器が外部環境を遮断しています。塩害も塵埃も雨も届かない。信頼性を問う選択肢で「低い」を選ばないよう気をつけてください。

❌「密閉されているのだから、事故が起きてもすぐ直せるだろう」

→ ✅ 内部事故時の復旧時間は長い、が正解です。

密閉は平常時の強みですが、異常時には足かせになります。ガスを回収し、容器を開け、点検・修理し、再びガスを封入する——この手順を踏むぶん、どうしても時間がかかります。「復旧時間が短い」という選択肢は誤りです。

いずれも、長所の裏返しをそのまま短所として問われているのが共通点です。長所を覚えるときに「これが裏目に出たらどうなるか」まで一度考えておくと、この手のひっかけに強くなります。

過去問ではこう出た

ガス絶縁開閉装置は、電力科目の変電分野で継続的に出題されているテーマです。テーマで照合すると、次のような出題実績があります。

年度	問番号
令和7年上期	問6
令和6年上期	問6
令和1年	問6
令和1年	問7

出題の傾向として、計算ではなく用語と正誤の判断で決まる問題がほとんどです。問6前後という定位置で出ることが多く、GISの構造・SF6の性質・長所短所のいずれかを5つの選択肢に散らして、1つだけ誤りを混ぜてくる形が典型です。

そして混ぜられる誤りは、先ほどの「ここを間違える人が多い」で挙げた3点に集中します。逆に言えば、あのフレーズと3つのひっかけを押さえておけば、得点源になる単元ということです。取りこぼしたくないところですね。

電験ジムで実際に解いてみる

よくある質問

Q. SF6がこれほど環境に悪いなら、なぜ今も使われ続けているのですか？

代わりが簡単には見つからないからです。SF6は「優れた絶縁性」と「高い消弧能力」を同時に、しかも不燃性・不活性という安全性まで備えた形で満たしています。この組み合わせを持つガスは他になかなかありません。

そのため現在の運用は、「使わない」ではなく「絶対に漏らさない・必ず回収する」という方向で厳格に管理する形になっています。試験対策としては、「高GWPだから大気放出は厳禁で、回収が必要」という一点を押さえておけば十分です。

Q. GISの中に入っている機器は、新しく覚え直す必要がありますか？

その必要はありません。中身は遮断器・断路器・避雷器・計器用変成器・変流器・母線と、すでに学んだ機器ばかりです。GISで問われるのは「それらをまとめて金属容器に密閉した」という入れ物の話であって、個々の機器の動作原理を新しく覚え直すわけではありません。

ここが分かると、GISは急に軽い単元になります。逆に、遮断器と断路器の違いが曖昧なままだと、GISの選択肢でも迷いが出ます。不安な方は、その2つの区別だけ先に固めておきましょう。

Q. 「気中絶縁」の従来型変電所は、もう使われていないのですか？

いいえ、今も広く使われています。広い用地が確保できる郊外では、従来型のほうがコスト面で有利な場合が多いからです。

GISが選ばれるのは、土地が高い都市部や、塩害・汚損の厳しい沿岸部・工業地帯など、省スペース性や耐環境性がコスト増を上回る場所です。試験では「どちらが優れているか」ではなく、「それぞれどんな特徴があるか」を対比で問われます。気中絶縁＝空気で絶縁するため機器を離す必要がある、GIS＝SF6で絶縁するため近づけられる。この対比だけ、はっきりさせておいてください。
