調相設備を「無効電力の調整役4兄弟」で攻略

この記事で身につくこと

「調相設備」という言葉を見た瞬間、ページを飛ばしていませんか。名前からして何をする設備なのか想像がつかないうえに、出てくる説明が「遅れ無効電力を吸収する」「進み電流を供給する」と、正反対にしか見えない言い回しばかり。ここで心が折れる人は本当に多いんです。

でも安心してください。この単元、実は 覚える出発点は1つだけ です。電力用コンデンサさえ理解すれば、残り3つはその「裏返し」と「進化系」として、芋づる式に引き出せます。丸暗記が4つから1つに減る、という話です。

この記事を読み終わると、次のことができるようになります。

できるようになること	記事のどこで扱うか
調相設備が何のための設備かを、電力の三角形で説明できる	ステップ1
電力用コンデンサの「遅れ吸収」と「進み供給」が同じ意味だと分かる	ステップ2
分路リアクトルを、電コンの裏返しとして即答できる	ステップ3
SVCと同期調相機の違いを、静止型か回転機かで見分けられる	ステップ4・5
V曲線の谷底が力率1であることを使い、グラフ問題を解ける	ステップ6
力率改善に必要なコンデンサ容量を計算できる	ステップ7

まずは、多くの受験生が実際に詰まる3つの罠を先に見ておきましょう。敵の顔を知っておくと、読みながら「あ、ここが罠のところだ」と気づけます。

つまずきポイント	中身
罠①	遅れと進み、どっちがどっちか分からなくなる
罠②	「無効電力を吸収」と「電流を供給」がごっちゃになる
罠③	SVCと同期調相機の違いがいつも曖昧

この3つは、この記事の中で全部つぶします。

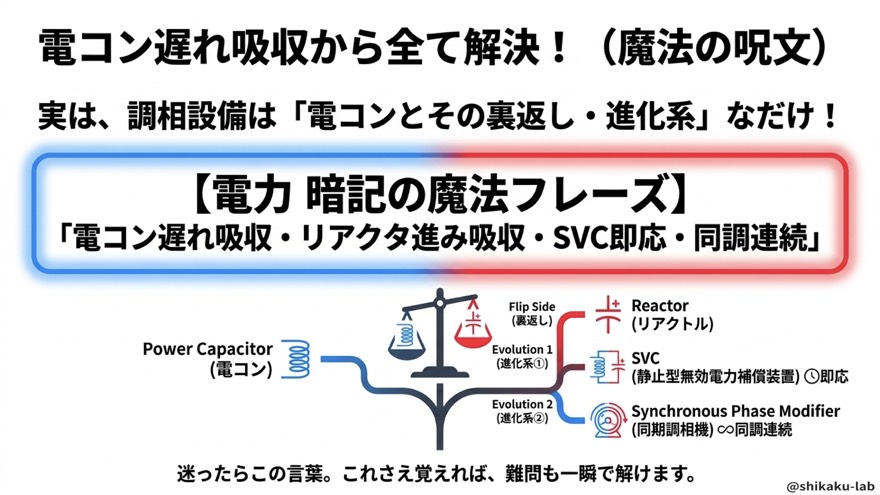

暗記フレーズ：電コン遅れ吸収・リアクタ進み吸収・SVC即応・同調連続

今日の魔法の呪文はこれです。

電コン遅れ吸収・リアクタ進み吸収・SVC即応・同調連続

4つの機器が、順番にそのまま並んでいます。しかも並び順に意味があるのがポイントです。

出発点は左端の 電力用コンデンサ（電コン） です。そこから枝分かれしていきます。

位置づけ	機器	電コンとの関係
起点	電力用コンデンサ	すべての基準
裏返し（Flip Side）	分路リアクトル	性質が正反対
進化系①（Evolution 1）	SVC	両方を持ち、半導体で高速切替
進化系②（Evolution 2）	同期調相機	回転機で連続制御

ゲームで言えば、電コンが第1形態、そこから裏返しと進化系が生えている、という構造です。覚える出発点が1つで済むので、負担がぐっと軽くなります。迷ったらこのフレーズに戻ってください。

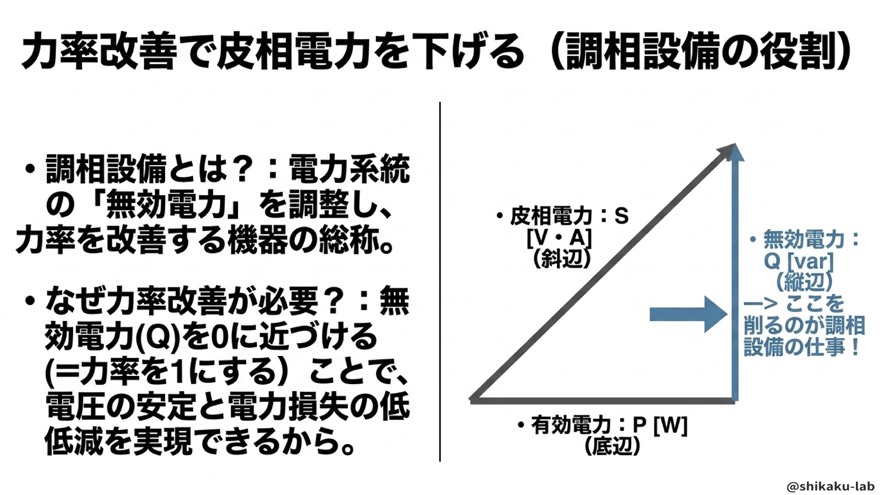

ステップ1：調相設備の役割は「無効電力Qを削ること」

まず、そもそも何のための設備なのかをはっきりさせます。

調相設備とは？ 電力系統の無効電力を調整し、力率を改善する機器の総称。

大事なのは「総称」という言葉です。特定の1つの機器を指すのではなく、まとめた呼び方。だから4種類も出てくるわけですね。

なぜ力率改善が必要なのか

無効電力Qを0に近づけて力率を1に寄せると、電圧の安定 と 電力損失の低減 が同時に実現できるからです。

電力の三角形で見ると一目瞭然です。底辺が有効電力P、縦辺が無効電力Q、斜辺が皮相電力S。この 縦の辺を削るのが調相設備の仕事 です。

$$S=\sqrt{P^2+Q^2}$$

縦のQを削ると三角形が平たくなり、斜辺のSが短くなります。同じ有効電力Pを届けるのに必要な電流が減る、ということ。電流が減れば電線で発生する損失も減ります。

無効電力は「不在票」だと思ってください

無効電力Qのイメージがつかみにくい方には、こんなたとえがおすすめです。せっかく電気を使って荷物（電力）を届けに行ったのに、受け取ってもらえずそのまま帰ってくる。手元に残るのは不在票だけ。運ぶための労力（電流）はしっかり消費したのに、仕事としては成立していない状態です。

力率改善とは、この無駄足を減らす作業だと思ってください。技術的な難しい話ではなく、やっていることは「無駄を削る」だけ なんです。

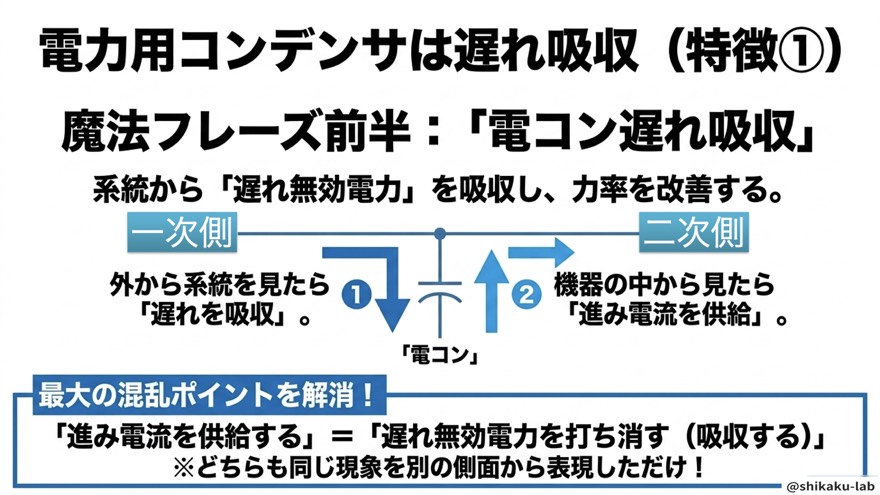

ステップ2：電力用コンデンサは「遅れ吸収」＝「進み供給」

フレーズの前半、電コン遅れ吸収 です。

電力用コンデンサ 系統から遅れ無効電力を吸収し、力率を改善する。

最大の混乱ポイントを、ここで片づけます

参考書によって、同じ電力用コンデンサの説明が2通りに書かれています。これが罠②の正体です。

見る場所	書かれ方
外から系統を見たとき	遅れ無効電力を 吸収 する
機器の中から見たとき	進み電流を 供給 する

吸収と供給。言葉としては正反対ですよね。でも、次の等号を頭に入れておけば一発で解決します。

進み電流を供給する ＝ 遅れ無効電力を打ち消す（吸収する）

どちらも 同じ現象を、別の側面から表現しただけ なんです。プラスとマイナスを足すと打ち消し合いますよね。遅れているところに進みを足し込めば、合計はゼロに近づく。だからその働きを「打ち消す」とも「吸収する」とも呼べる、というだけの話です。

参考書Aと参考書Bで言っていることが違う気がして混乱していた方は、ここで安心してください。表現が2つあるだけで、中身は1つです。ここが分かれば、この分野の半分は超えたようなものですよ。

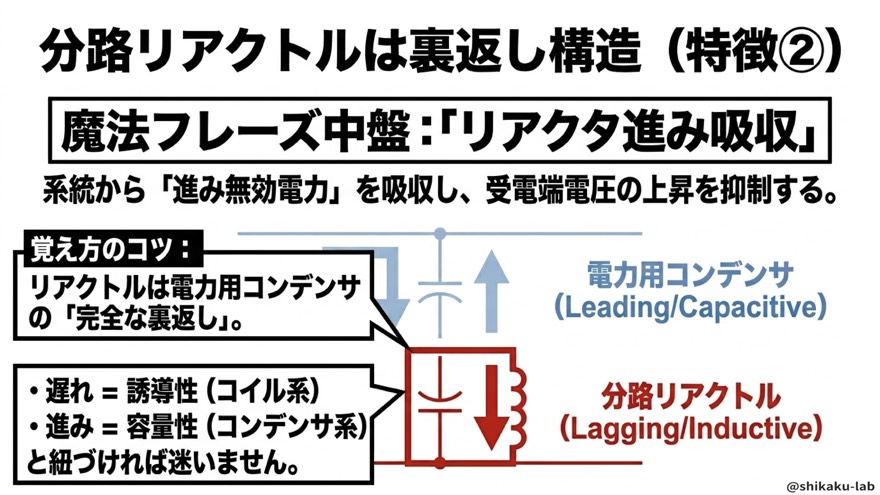

ステップ3：分路リアクトルは電コンの完全な裏返し

フレーズの中盤、リアクタ進み吸収 です。

分路リアクトル 系統から進み無効電力を吸収し、受電端電圧の上昇を抑制する。

電コンは遅れを吸収、リアクトルは進みを吸収。ちょうど逆です。これが「裏返し」の意味で、図でも矢印の向きが上下ひっくり返っています。片方を覚えれば、もう片方は反転させるだけで済みます。

罠①「どっちが遅れか分からない」の答え

遅れと進みで迷子になる人は、部品の名前から性質が決まる と覚えてください。

性質	呼び方	対応する部品
遅れ	誘導性	コイル系（リアクトル）
進み	容量性	コンデンサ系

コイルなら遅れ、コンデンサなら進み。理屈をたどる前に、部品名で判定できます。ここさえ押さえれば、もう迷いません。

なぜ「進みを吸収する」必要があるのか

進み過ぎると、電圧が上がりすぎてしまう からです。だから分路リアクトルの説明には必ず「受電端電圧の上昇を抑制する」と書いてあるわけですね。この現象には名前があり、後の豆知識でフェランチ現象として登場します。

なお、変電所にどんな機器が並んでいるかを整理しきれていない方は、先にガス絶縁開閉装置（GIS）を「機器を金属の箱に丸ごと収めた省スペース設備」で攻略を読んでおくと、調相設備がどこに置かれているかのイメージがつかみやすくなります。

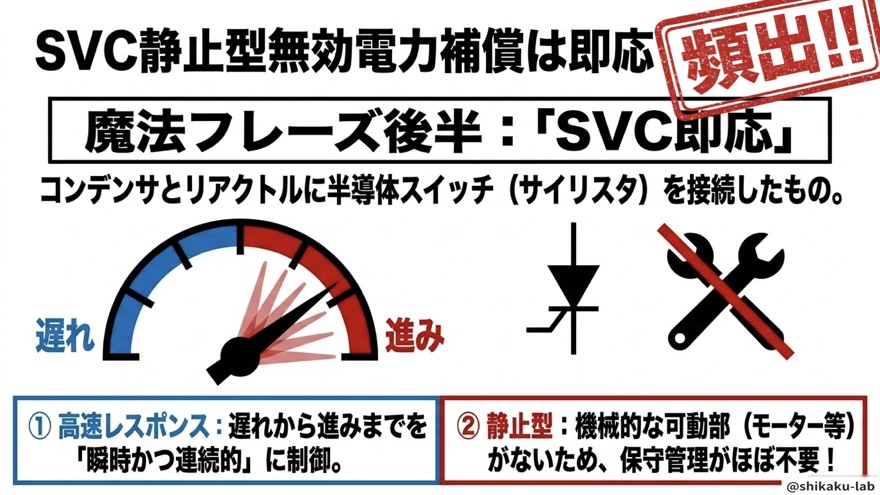

ステップ4：SVCは「即応」する静止型

フレーズの後半、SVC即応 です。SVCは静止型無効電力補償装置のこと。頻出なので、ここは確実に取りましょう。

SVC コンデンサとリアクトルに半導体スイッチ（サイリスタ）を接続したもの。

ステップ2とステップ3で出てきた2つを、両方まとめて持っている装置です。だから「進化系」。遅れにも進みにも、どちらにも対応できます。長所は次の2つです。

特徴	中身
高速レスポンス	遅れから進みまで、瞬時かつ連続的に制御できる
静止型	機械的な可動部（モーター等）がないため、保守管理がほぼ不要

「即応」というのは、この瞬時性のことです。そして「静止型」という名前は、そのまま 動く部品がない という意味。サイリスタという半導体で切り替えているので、可動部が要らず、摩耗もしません。名前が性質をそのまま表しているので、覚えやすい機器です。

速くて、手間がかからない。これがSVCの強みだと押さえてください。

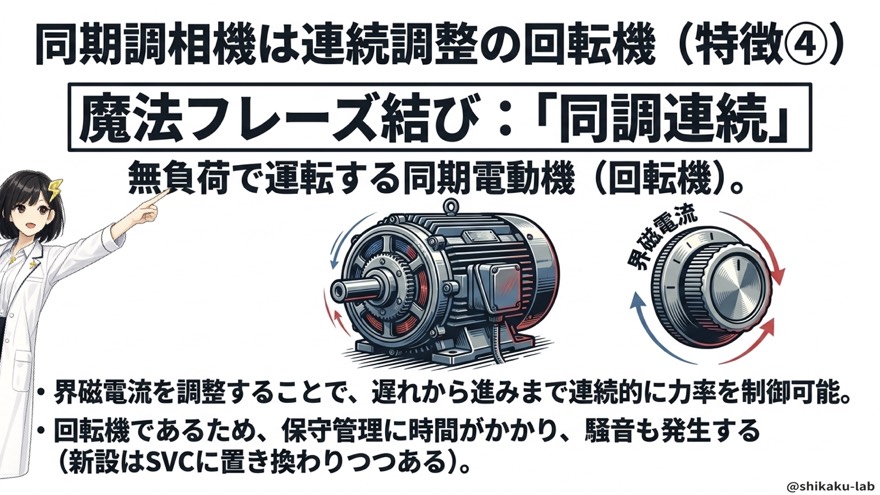

ステップ5：同期調相機は「連続」で調整する回転機

フレーズの結び、同調連続 です。

同期調相機 無負荷で運転する同期電動機（回転機）。

負荷をつながずに、ただ回っている電動機です。それだけで無効電力を調整できます。制御に使うのは 界磁電流。つまり磁石の強さを変えると、力率が変わるわけですね。機械科目の同期機で出てきた界磁が、そのまま電力科目で再登場します。

項目	同期調相機の性質
制御方法	界磁電流を調整し、遅れから進みまで連続的に力率を制御
弱点	回転機なので保守管理に時間がかかり、騒音も発生する
現状	新設はSVCに置き換わりつつある

ただし、優劣が決まっているわけではありません

「保守が大変ならSVCでいいのでは」と思いますよね。ところが同期調相機には、回転機ならではの強みがあります。それが 惰性 です。実際に重い回転体が回っているので、系統に事故が起きたときも急には止まらず、系統の崩壊を食い止める働きをします。瞬時に切り替わるSVCには真似のできない芸当です。

だから「どちらが優れているか」ではなく、SVCとの対比で両方覚える のが正解。試験ではどちらも問われます。

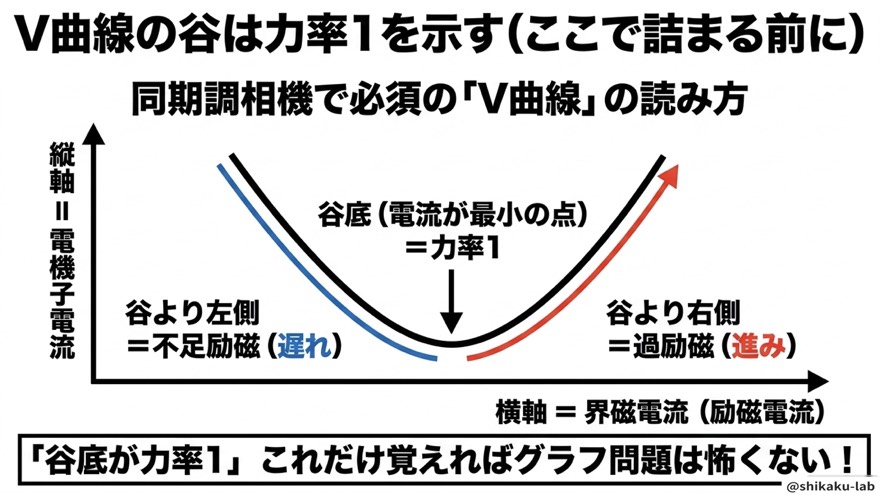

ステップ6：V曲線は「谷底が力率1」だけ覚える

同期調相機といえばV曲線です。グラフ問題は苦手意識を持つ方が多いのですが、この単元に関しては 覚えるのは1点だけ で済みます。

まず軸を確認する

グラフ問題は、何と何の関係を見ているかの確認が最優先です。

軸	何を表すか
縦軸	電機子電流
横軸	界磁電流（励磁電流）

この関係を描くと、お椀のようなV字型の曲線になります。だからV曲線です。

読み方は3点セット

位置	状態
谷底（電流が最小の点）	力率1
谷より左側	不足励磁（遅れ）
谷より右側	過励磁（進み）

なぜ谷底が力率1になるのか。無効電力がゼロなので、同じ有効電力を扱うのに必要な電流が最小になるからです。ステップ1の電力の三角形で、Qがゼロなら斜辺Sが一番短くなる、というのと完全に同じ話ですね。図が違っても、言っていることは同じ なんです。

⚠️ 注意：過去には 縦軸と横軸の電流を入れ替えた 問題が出ています。「V字だからV曲線」と形だけで反応せず、何と何を比較しているグラフなのかを必ず確認してください。

ステップ7：必要なコンデンサ容量を計算する

最後は計算です。頻出パターンなので、手順ごと覚えてしまいましょう。

例題 三相変圧器に、遅れ力率0.85の三相負荷500kWが接続されている。力率を1とするために必要な電力用コンデンサの容量［kvar］を求めよ。

いきなり公式を探さないでください。まず三角形を描く のが解法の入口です。底辺にP、縦にQを書くだけで、求めるものが見えてきます。

手順①：無効電力Qを求める

力率が0.85と分かっているので、そこからQが出せます。

$$Q=P\times \frac{\sqrt{1-0.85^2}}{0.85}=500\times \frac{\sqrt{1-0.7225}}{0.85}\fallingdotseq 310\mathrm{kvar}$$

三角形でいえば、底辺が500kW、縦が310kvarという形になりました。

手順②：力率1の意味を図で捉える

力率を1にするというのは、縦の辺（無効電力310kvarの遅れ）をゼロにする ということ。三角形が平たくつぶれて、線になるイメージです。

手順③：魔法フレーズの出番

ここで 電コン遅れ吸収。310kvarの遅れがあるのだから、それを吸収する電力用コンデンサを入れればいい。ちょうど打ち消すので、必要な容量は同じ 約310kvar です。

計算式そのものは少し込み入って見えますが、考え方は拍子抜けするほどシンプルですよね。式を忘れても、三角形さえ描ければ「何を求めればいいか」は必ず見えてきます。

まとめ

お疲れさまでした。最後に4種類を一覧で整理します。ここはスクリーンショットして、直前期に見返す価値のある表です。

機器	吸収する無効電力	制御	特徴
電力用コンデンサ	遅れ	段階的	進み電流を供給して打ち消す
分路リアクトル	進み	段階的	電コンの完全な裏返し
SVC	両方	連続・即応	サイリスタ制御・保守不要
同期調相機	両方	連続	回転機でV曲線・保守必要

罠③だった「SVCと同期調相機の違い」も、この表なら一目です。どちらも両方の無効電力を吸収できますが、静止型か回転機か、そして 保守の要否 が決定的に違います。

電コン遅れ吸収・リアクタ進み吸収・SVC即応・同調連続

この1本のフレーズから、上の表の4行が全部引き出せます。4つの機器と、その特徴が順番に入っているからです。だから覚えるのは、実質フレーズ1本でいい。

記事の最初は「遅れと進みで頭が真っ白」だった方も、いまは整理できているはずです。理由は簡単で、電コンを起点に「裏返し」と「進化系」で並べ直した から。丸暗記していたら、こうはいきません。この「基準を1つ決めて、そこからの差分で覚える」やり方は、他の単元でもそのまま使えます。

⚠ ここを間違える人が多い

この単元で失点する人には、はっきりしたパターンがあります。3つだけ挙げますので、自分に当てはまらないか確認してください。

① 同期調相機の調整対象を取り違える

❌ 電機子電流を調整して力率を変える ✅ 界磁電流（励磁電流） を調整して力率を変える

V曲線の縦軸が電機子電流なので、つい「こっちを操作するのかな」と引っ張られます。しかし電機子電流は 調整した結果 として動く量であって、こちらが手を触れるのは横軸の界磁電流のほうです。選択肢に「電機子電流を調整し」と書いてあったら、その時点で切ってよい、と覚えておくと速いですよ。

② コンデンサとリアクトルの力率方向を逆に覚える

❌ 電力用コンデンサが力率を遅らせ、分路リアクトルが力率を進める ✅ 電力用コンデンサが 力率を進め、分路リアクトルが 力率を遅らせる

裏返しの関係なので、片方を間違えると自動的に両方外します。逆に言えば、片方さえ正しければ両方取れる。迷ったら「コンデンサ＝容量性＝進み」に戻ってください。部品名から辿るのが一番安全です。

③ 変電所の役割と設備名の対応をざっくり覚えている

無効電力の調整は調相設備、電圧の調整は変圧器のタップ切換。この2つを混ぜてしまうと、穴埋め問題で必ず持っていかれます。とくに タップ切換を周波数の調整と勘違いする のは典型的な誤答です。タップ切換はあくまで電圧調整、と紐づけておきましょう。

穴埋め問題は、選択肢の大半が同じ語句で、1か所だけ違うという作り方をよくします。全部を読み比べるのではなく、違っている箇所だけを見比べる のが時間短縮のコツです。

過去問ではこう出た

調相設備は、電力科目の変電分野から安定して顔を出すテーマです。実際の出題実績は次のとおりです。

年度	問番号
令和6年下期	問6
令和1年	問7

出題の傾向としては、4種類の機器の性質を入れ替えた 穴埋め・正誤の選択問題 が中心です。とくに「遅れ／進み」「吸収／供給」「界磁電流／電機子電流」といった、対になる語をすり替えてくる形が定番。逆に言えば、この記事の暗記フレーズと最後の比較表が頭に入っていれば、機械的に判定できる問題が多いということです。

計算で問われる場合は、ステップ7でやった 力率改善に必要なコンデンサ容量 がほぼ定番。三角形を描く手順を、手で数回なぞっておけば十分戦えます。

電験ジムで実際に解いてみる

よくある質問

Q. 電力用コンデンサは、なぜ常時つなぎっぱなしにしないのですか？

夜間などの軽負荷時に、危険だからです。負荷が少ない時間帯は、電線そのものが持つ静電容量の影響が強く出て、系統全体が進み位相になります。すると受電端の電圧が急に上がる フェランチ現象 が起きます。

「使う人が少ない夜のほうが電圧が上がる」というのは直感に反しますが、事実です。すでに進んでいるところに、さらに進ませる電力用コンデンサを入れたままにしておけば、電圧上昇に拍車をかけてしまいます。だから実務では、軽負荷時には電力用コンデンサを切り離す運用が一般的で、代わりに 進みを吸収する分路リアクトル の出番になります。ステップ3の「受電端電圧の上昇を抑制する」が、ここでつながりますね。

Q. SVCは実際にどんな場所で使われているのですか？

代表例が、製鉄所のアーク炉です。アーク炉は負荷が急激に変動するため、電圧がちらついてしまう フリッカ現象 が発生します。照明がちらちらするあの現象ですね。

こうした急変する負荷には、段階的にしか制御できない電力用コンデンサでは追いつきません。瞬時かつ連続的に制御できるSVCの独壇場です。機器の特徴が、そのまま用途に直結している よい例なので、セットで覚えておくと記述の理解も深まります。

Q. 「段階的」と「連続的」の違いは、試験でどこに効きますか？

比較問題の決め手になります。電力用コンデンサと分路リアクトルは、バンク単位で入切するため制御は 段階的（飛び飛びの値）にしかなりません。一方、SVCと同期調相機は 連続的 に、狙った値へ合わせられます。

急に変わる負荷への追従性を問われたら段階的な機器は不利、コストや構成のシンプルさを問われたら段階的な機器が有利。この軸を持っておくと、初見の選択肢でも判断がつきます。なお、変電所まわりの図面の読み方に不安がある方は、単線図と複線図を「ホンモノ図とマトメ図」で攻略もあわせて確認しておくと、機器の接続イメージが固まります。調相設備そのものをもう一度別角度から復習したい方は、調相設備とは？コンデンサ・リアクトル・SVCの使い分けもどうぞ。
