零相変流器（ZCT）と保護継電器を「地絡の番人と故障の判定者」で攻略

この記事で身につくこと

「零相変流器」「地絡過電流継電器」「段階時限協調」——教科書を開くと、こういう漢字とカタカナがずらっと並んでいます。ここで力尽きた経験、きっとありますよね。心が折れるのが普通です。

でも、安心してください。この単元でつまずく理由は、実はたった一つしかありません。機器の名前を先に覚えようとしてしまうからです。名前ではなく「何をする係なのか」から入ると、驚くほどあっさり整理できます。

この記事を読み終えると、次のことができるようになります。

身につくこと	内容
CTとZCTを見分けられる	通す電線が「1本か3本か」で役割が変わる理由
ZCTの原理を説明できる	三相の電流ベクトル和がゼロになる、という一点
継電器を整理できる	「何の異常を検出するか」で並べ替える
主保護と後備保護を区別できる	なぜ後備保護は“わざと遅らせる”のか
保護協調の全体像がわかる	段階時限協調で停電範囲を最小にする考え方

実際に、多くの受験生が同じ場所で立ち止まります。動画でも「3つの壁」として整理しました。

面白いのは、この3つの壁が同じ一つの方法で全部崩せることです。その方法を、次の暗記フレーズで先に渡してしまいます。

暗記フレーズ：ZCTは地絡の番人・継電器は故障の判定者

この単元は、登場人物の役割分担がすべてです。

登場人物は3人だけ。役割はきれいに分かれています。

登場人物	役割	ひとことで言うと
ZCT（計器用変成器）	異常を検出する	見つける係
保護継電器	整定値と比べて判定する	決める係
遮断器	故障箇所を切り離す	切る係

見つける、決める、切る。まるでバトンリレーですよね。

実は、継電器を英語で「リレー（relay）」と呼ぶのも、信号を次へ受け渡す働きから来ています。名前の由来まで役割どおりなのです。

この3人の顔ぶれさえ頭に入れば、あとは枝葉が付いていくだけ。丸暗記は必要ありません。

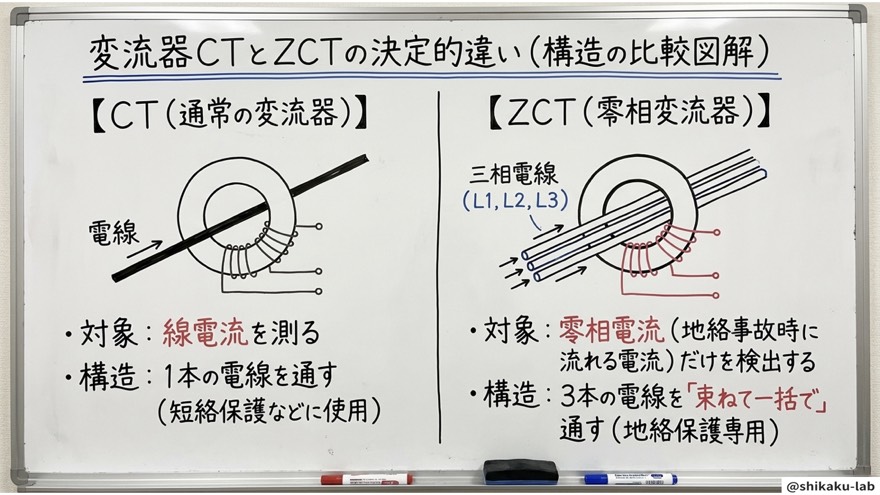

ステップ1：CTとZCTの決定的な違いは「通す本数」

1つ目の壁から崩していきましょう。CTとZCT、名前は1文字違いですが、構造を並べて見ると違いは一目瞭然です。

項目	CT（変流器）	ZCT（零相変流器）
通す電線	1本	3本（L1・L2・L3）を束ねて一括
測る対象	線電流（その線に流れる電流そのもの）	零相電流（地絡時だけに現れる電流）
主な用途	短絡保護など	地絡保護専用

通す本数が違うだけで、測れるものが変わる。ここがZCTの一番賢いところです。

三相の電流は、本来つり合っていて、足し合わせると消えてしまう性質を持っています。その性質を利用するには、3本を別々ではなく、まとめて1つの磁気回路に通す必要があるわけです。1本ずつでは、それぞれの線電流が見えるだけで、打ち消し合ってはくれません。

なお、CTそのものの動作原理（右ねじの法則、二次側を開放してはいけない理由など）が怪しい人は、先に計器用変成器CT・VT・ZCTを「開けるな・閉めるな」で攻略に目を通しておくと、この先がぐっと楽になります。

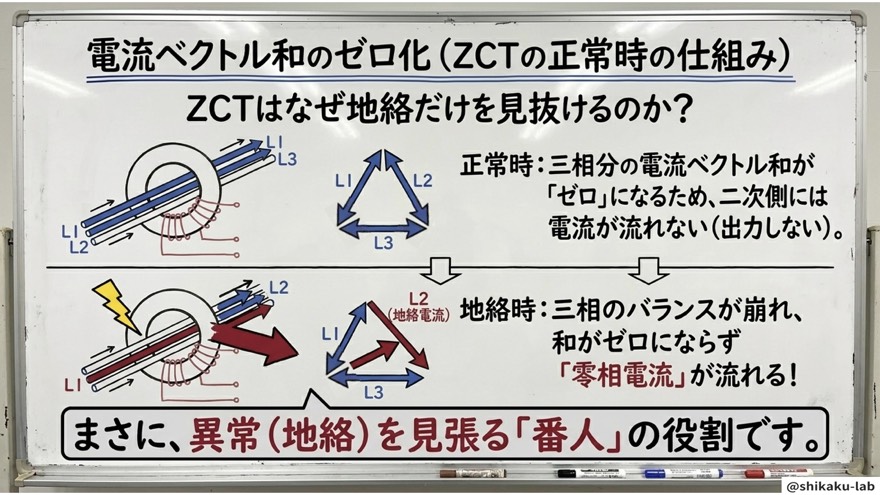

ステップ2：ZCTが地絡だけを見抜ける原理

いよいよ今日いちばんの山場です。とはいえ、覚えることは一行しかありません。

正常時：ベクトル和がゼロになる

三相交流の電流は、互いに120度ずつ位相がずれています。理論科目の交流でやったとおり、これを足し合わせると打ち消し合ってゼロになります。

${\dot{I}}_{L1}+{\dot{I}}_{L2}+{\dot{I}}_{L3}=0$

ベクトル図で三角形が閉じている、というのがこの状態です。ZCTの二次側には電流が流れず、出力は出ません。正常なときのZCTは、何も反応せず、ただ静かに見張っているだけ——まさに番人ですね。

地絡時：バランスが崩れて零相電流が残る

ところが地絡が起きると、1本の電流が地面へ逃げていきます。すると3つの矢印のバランスが崩れ、三角形が閉じなくなります。

${\dot{I}}_{L1}+{\dot{I}}_{L2}+{\dot{I}}_{L3}={\dot{I}}_g\ne 0$

このゼロにならずに残った分が零相電流です。地絡電流は健全な相を通って大地へ流れ、また戻ってくる経路をたどります。その行き帰りの差がベクトル和として残るので、ZCTの二次側に電流が現れる、というわけです。

状態	ベクトル和	ZCTの二次側
正常時	ゼロ（三角形が閉じる）	出力なし
地絡時	ゼロにならない	零相電流が出力される

理屈はこれだけです。「3本まとめて通す → 正常なら消える → 消えなければ地絡」。この3段論法さえ言えれば、この単元の半分は攻略できたと言っていいでしょう。

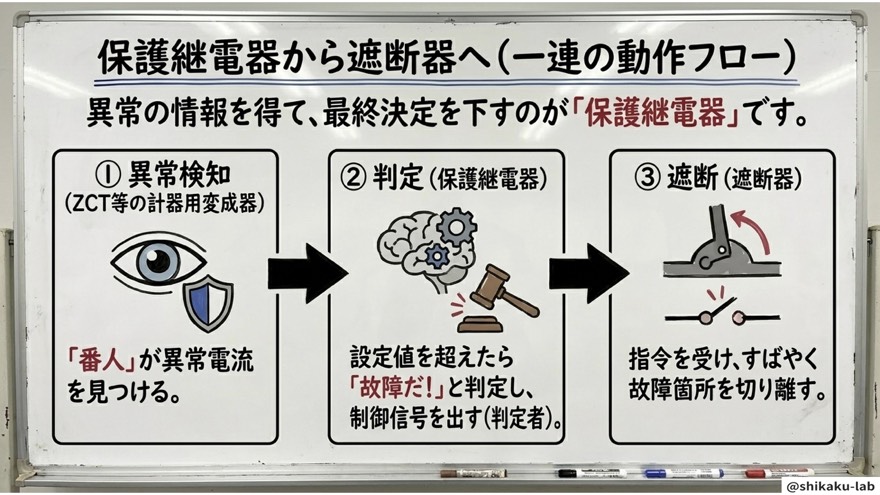

ステップ3：検知・判定・遮断の動作フロー

異常を見つけた後、系統はどう動くのでしょうか。

ステップ	担当	やること
①異常検知	ZCT等の計器用変成器	番人が異常電流を見つける
②判定	保護継電器	整定値を超えたら「故障だ」と判定し、制御信号を出す
③遮断	遮断器	指令を受け、すばやく故障箇所を切り離す

ポイントは②です。ただ見つけただけでは、系統は動きません。基準と比べて判断する係が要る——それが継電器の存在理由です。

整定値は「感度と確実性」のバランス

この基準値のことを整定値と呼びます。試験でもよく出る言葉なので、ここで押さえておきましょう。

整定値を小さくすれば継電器は敏感になりますが、そのぶん誤動作も増えます。逆に大きくすれば誤動作は減るものの、本当の事故を見逃しかねません。この感度と確実性のバランスを取ることが、保護設計でいちばん難しいところです。

この3ステップが頭に入っていると、問題文を読んだときの見通しが一気に良くなります。「動作時間」の話なら継電器の整定、「切り離し」の話なら遮断器の性能——どの段階の話をしているかが分かれば、選択肢はぐっと絞れます。

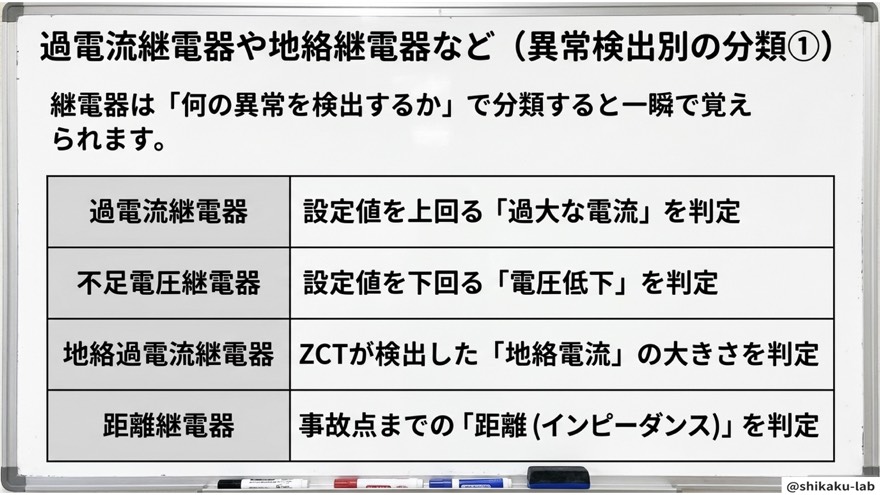

ステップ4：継電器は「何の異常を検出するか」で並べる

2つ目の壁、継電器の種類です。ここも丸暗記は不要。何を見張っているかで並べれば、名前がそのままヒントになります。

継電器	何を判定するか
過電流継電器	設定値を上回る過大な電流。短絡や過負荷が主な相手
不足電圧継電器	電圧の低下。過電流と正反対で、少なすぎるのを見張る
地絡過電流継電器	ZCTが検出した地絡電流
距離継電器	電圧と電流から求めた、事故点までの距離

過電流と不足電圧は「多すぎる／少なすぎる」の対で覚えると、まず忘れません。地絡過電流継電器のところで、ようやくZCTと話がつながりましたね。番人が見つけて、この継電器が判定する。二人一組で働いているわけです。

距離継電器だけは少し毛色が違います。電圧を電流で割るとインピーダンスが出ますよね。

$Z=\frac{V}{I}$

このインピーダンスが、事故点までの距離に対応します。電気は目に見えません。だからこそ、どの位置で事故が起きているかを早期に突き止めるために、こうした継電器が使われるのです。

名前を見て「何を検出するか」を答えられれば、この表は覚えたも同然です。

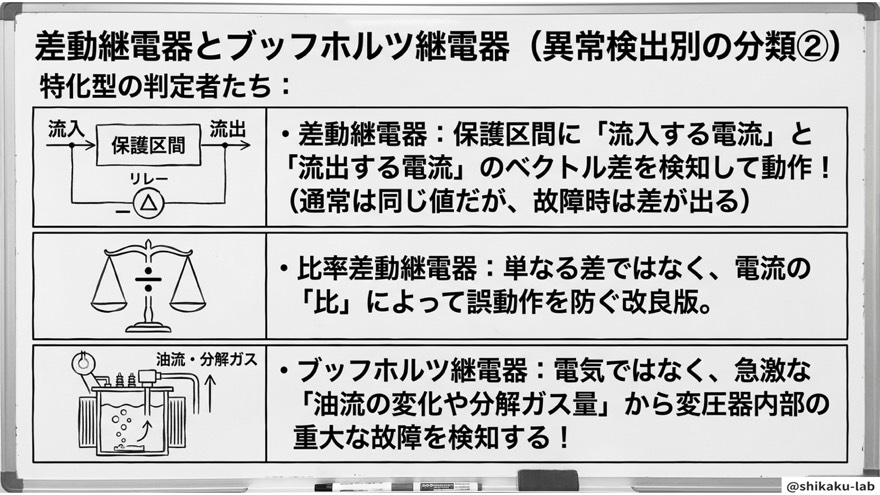

ステップ5：特化型の判定者たち（差動・比率差動・ブッフホルツ）

続いて、少し変わり種の継電器を3つ。ここは知っているだけで得点になる分野です。

継電器	検出のしかた
差動継電器	保護区間への流入と流出のベクトル差を検知。通常は同じ値だが、故障時は差が出る
比率差動継電器	単なる差ではなく、電流の比で判定。大電流時の誤動作を防いだ改良版
ブッフホルツ継電器	電気ではなく、急激な油流の変化や分解ガス量から変圧器内部の重大故障を検知

差動と比率差動の関係

差動継電器の原理は、バケツで考えると簡単です。入れた水と出てきた水が同じなら、途中は正常。出てくる量が少なければ、どこかに穴が空いている——それだけの発想です。

ただ、差だけで判断すると困ることがあります。大電流が流れているとき、わずかな誤差でも差の絶対値は大きくなり、健全なのに動作してしまうのです。そこで「比」で見るようにしたのが比率差動継電器。名前に「比率」が付いている理由はここにあります。

そもそも変圧器では、一次側と二次側で電流の大きさ自体が違いますよね。単純な引き算より、比で見るほうが理にかなっているわけです。変圧器と計器用変成器の関係があやふやな方は、計器用変成器（CT・VT）を「大きい電気を測れる大きさに変換する橋渡し役」で攻略を先に読んでおくと、この話がすっと入ってきます。

電気を見ていない継電器

一番の変わり種がブッフホルツ継電器です。電気の機器を守るのに、電気を見ていません。変圧器の内部で異常が起きると油が分解してガスが発生する——その変化を捕まえます。

同じ変圧器の保護でも、電気で見るのが比率差動継電器、油とガスで見るのがブッフホルツ継電器。この住み分けで整理しておけば、混同しません。試験での出題はごく稀ですが、特徴的なので一度覚えれば忘れないタイプの知識です。

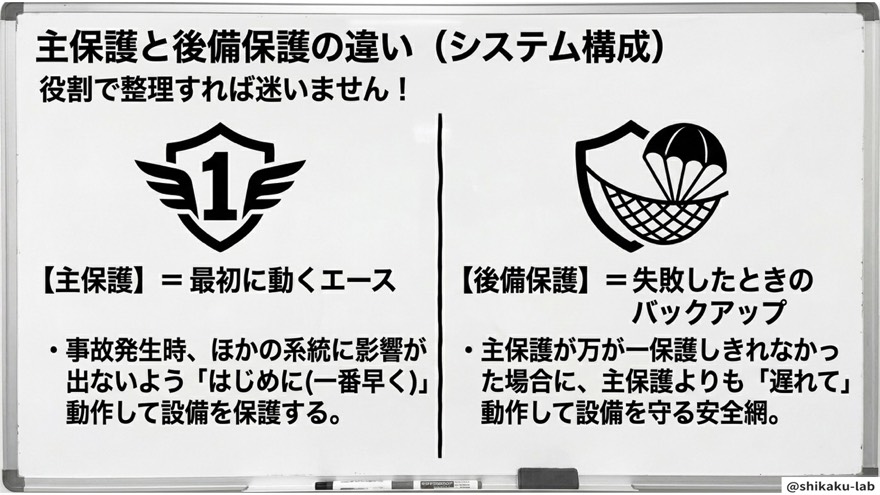

ステップ6：主保護と後備保護は「順番」に意味がある

3つ目の壁です。言葉が似ていて、どちらも保護。混乱するのも無理はありません。ここも役割で整理すれば迷いません。

種類	位置づけ	動作のタイミング
主保護	最初に動くエース	事故発生時、一番早く動作して設備を保護する
後備保護	失敗したときのバックアップ	主保護が守りきれなかった場合に、主保護より遅れて動作する安全網

主保護の要点は「一番早く」、後備保護の要点は「遅れて」。この2語だけで区別できます。

なぜ、わざと遅らせるのか

「早いほうがいいのでは？」と思いますよね。とてもいい疑問です。

もし両方が同時に動いてしまうと、必要のない範囲まで停電してしまうのです。エースが解決できる事故なのにバックアップまで出ていったら、事故そのものより停電被害のほうが大きくなりかねません。

だから「まずエースに任せて、ダメだったら出ていく」という順番が要る。この考え方は、停電範囲を最小限に抑えるという保護の大原則から来ています。

守ることと、止めすぎないこと。この2つを両立させるのが、保護システムの腕の見せどころです。後備保護は「ただの予備」ではなく、順番そのものに設計意図がある——ここを押さえておいてください。

ステップ7：段階時限協調と保護協調

最後の仕組みです。ここまでは個々の機器の話でしたが、最後は系統全体をどう組むかという話になります。

保護継電器の誤動作・不動作を防ぐための全体設計を、保護協調と呼びます。その大原則はこの一行です。

故障が発生した系統のみを切り離し、ほかの系統に影響を及ぼさない。

悪いところだけを切り取る。これが保護の理想形です。そして、それを実現する具体的な手法が段階時限協調です。

系統の階層	動作時間	大小関係
故障点に近い下位系統	T1	最も早い
中位系統	T2	T2 > T1
上位系統	T3	T3 > T2

$T_1<T_2<T_3$

上位系統の遮断器が先に動いて広範囲が停電しないよう、動作する時限を段階的にずらしておく。そして、故障発生地点に一番近い継電器が一番早く動作するよう、整定値と動作時間を調整する——これが段階時限協調です。

ここでも「わざと遅らせる」という、後備保護と同じ発想が出てきましたね。会社の報告に例えるなら、まず現場の担当者が対応し、手に負えなければ上司が出ていく。その感覚で合っています。上司がいきなり全部止めに来たら、現場は困ってしまいますよね。

ステップ8：現場の豆知識——正常時のZCTは「何もしない」

ここで少し休憩を兼ねて、現場目線の話を一つ。

ZCTは3本の電線を一括して貫通させる構造です。そのため、正常な状態では3線の電流ベクトル和が完全に打ち消し合ってゼロになり、出力は出ません。

つまり、正常なときのZCTは電気的には何も起きていない。動いていないのに、ちゃんと仕事をしているわけです。何もしていないことが、正常である証拠になっている——面白い機器ですよね。

逆に言えば、出力が出た瞬間が異常発生の合図なので、判定もきわめて単純明快です。計算もプログラムも使っていません。ただ3本まとめて通しただけ。それだけで地絡を見抜いてしまう。目に見えない電気のバランスを、物理的な構造でうまく利用した、非常に理にかなったセンサーなのです。

電気の世界には、こういう「構造そのものが答えになっている」例がいくつもあります。理屈が分かると記憶にも残りやすくなりますし、うろ覚えの用語に振り回されずに済みます。特にこの分野は用語が多いので、図と結びつけて覚えるのが、遠回りに見えて一番の近道です。

まとめ

お疲れさまでした。最後に骨格だけ整理しておきましょう。

ZCTは地絡の番人・継電器は故障の判定者

項目	要点
ZCT	3線一括で零相電流（地絡電流）を検出するセンサー。正常時はベクトル和ゼロで出力なし
保護継電器	異常を整定値と比べて判定し、遮断器へ指令を出す（過電流・地絡・距離・差動など）
保護協調	主保護（エース）と後備保護（バックアップ）を段階時限で連携させる全体設計

見つける、決める、連携する。冒頭に挙げた「3つの壁」は、この3行がそのまま答えになっています。CTとZCTの違いも、継電器の種類も、主保護と後備保護も、すべて役割で整理するという一本の軸で片付いてしまいました。

種類の多い分野ほど、丸暗記ではなく「誰が何をする係か」で並べ直すと崩れません。この3つの表さえ思い出せれば、初見の継電器が出てきても、名前から役割を推測できるはずです。

⚠ ここを間違える人が多い

この単元は、似た言葉が多いぶん取り違えが起きやすい場所でもあります。特に多い勘違いを3つ挙げておきます。

❌ ZCTは「地絡電流を測る特別な計器」だと思っている

✅ 正しくは、ZCT自体は地絡電流を直接測っているわけではありません。ZCTがやっているのは「3線分のベクトル和を取る」ことだけ。その和がゼロでなくなったとき、残った分が結果として零相電流になります。「引き算の結果を見ている」という理解が正確です。ここを押さえておくと、「なぜ3本まとめるのか」という記述問題にも即答できます。

❌ 「見つけたら切れる」と思っている

✅ 検出と判定と遮断は、それぞれ別の機器の仕事です。ZCTが見つけただけでは何も起きません。継電器が整定値と比較して「故障だ」と判定し、指令を出して初めて遮断器が動きます。問題文で「動作時間を整定する」とあれば継電器の話、「遮断容量」とあれば遮断器の話。主語がどれかを取り違えると、選択肢の絞り込みで迷います。

❌ 後備保護は「主保護の予備品」だと思っている

✅ 後備保護は、わざと遅らせて動作させることに意味があります。同時に動けば不要な範囲まで停電してしまうためです。「遅い＝性能が劣る」ではなく「遅い＝設計どおり」。この発想の転換ができると、段階時限協調（T1 < T2 < T3）の話も自然につながります。

過去問ではこう出た

このテーマは、令和3年 問13で出題実績があります。単独の計算問題というより、変電所の保護に関する用語や役割を問う形で登場するのが特徴です。

出題の傾向としては、次の2点を意識しておくと安心です。

狙われ方	対策
機器の役割の入れ替え	「検出するのは誰か・判定するのは誰か・切るのは誰か」を主語で確認する
保護の全体設計	主保護と後備保護の順番、段階時限協調の大小関係を言葉で説明できるようにする

こうした「言葉で説明させる」タイプの出題は、読むだけの学習では意外と歯が立ちません。手を動かして、実際に選択肢を切る練習を重ねるのが確実です。
