断路器を「電気を切ってから外す“安全スイッチ”」で攻略

「断路器と遮断器、名前も見た目も似ていて、どっちがどっちか毎回こんがらがる……」

そう感じている方、ものすごく多いです。実はこの2つ、“名前で覚えようとするから”混乱するんです。役割と使うタイミングさえ押さえてしまえば、二度と迷わなくなります。

しかもこのテーマ、覚えることは驚くほどシンプル。**「断路器は電流ゼロのときだけ触っていい」**という一点さえ腹落ちすれば、操作順序もインタロックも全部そこから理屈でつながっていきます。丸暗記ではなく「なるほど、だからこうなるのか」で攻略していきましょう。

この記事で身につくこと

• 断路器は「無負荷（電流ゼロ）専用の安全スイッチ」だと一言で説明できるようになる
• 断路器と遮断器を、名前ではなく役割でスパッと区別できるようになる
• 投入・開放の操作順序「断→遮→遮→断」を、理屈つきで一生忘れなくなる
• インタロック機能が「何を防いでいるのか」を自分の言葉で言えるようになる

どれも変電所・電力機器の設問で狙われる定番ばかり。ここを固めれば、苦手意識のあった「電力の機器問題」が得点源に変わります。

暗記フレーズ：断路器は無負荷専用、順番は断→遮→遮→断

まずは今日の合言葉から。

「断路器は”無負荷”専用、順番は”断→遮→遮→断”」

前半が断路器の”本質”、後半が操作の”順番”です。この記事を読み終えるころには、このフレーズを見ただけで頭の中に一連の動きが浮かぶようになります。安心して読み進めてください。

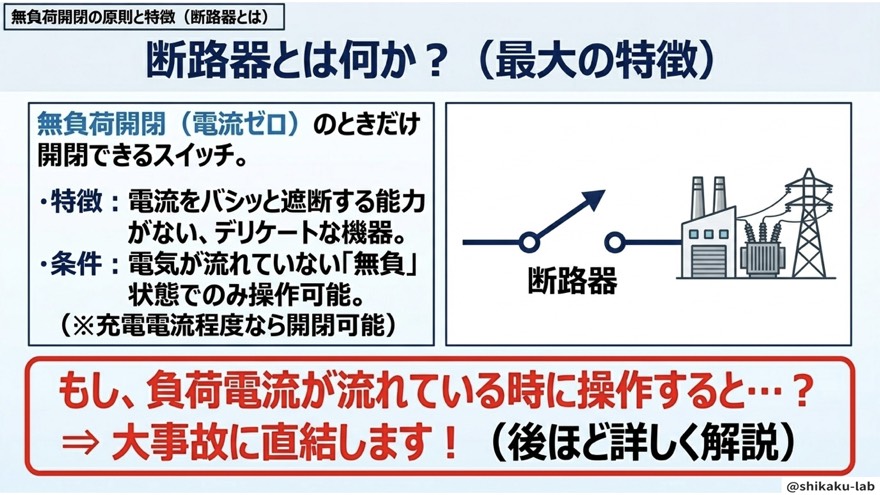

ステップ1：断路器は「電流ゼロのときだけ触れる安全スイッチ」

まず、断路器という機器を一言で言い切ります。

断路器＝電流が流れていない無負荷の状態でのみ開閉できる機器。

ポイントは「電流を切る力を持っていない」こと。断路器は、電気の流れをせき止める”ダム”ではなく、**すでに水が止まった水路を目で見て確認しながら仕切る”手動の仕切り板”**のようなものです。

では、もし負荷電流が流れたまま断路器を無理やり開いたらどうなるか。接点が離れる瞬間にアーク放電という高温の火花が飛び、接点が焼損したり、最悪の場合は作業員の人身事故につながります。これが「無負荷専用」と厳しく決められている理由です。

$$\text{断路器の操作条件}：I=0[\mathrm{A}]（無負荷）$$

「電流を切れないなら何の役に立つの？」と思いますよね。断路器の役目は**“電気的に確実に切り離した状態(＝断路)“を作り、作業員が安全に設備へ触れられるようにすること**。目で見て「開いている」とわかる断路の状態は、現場で絶縁を確認する基本中の基本として、いちばん大切にされています。

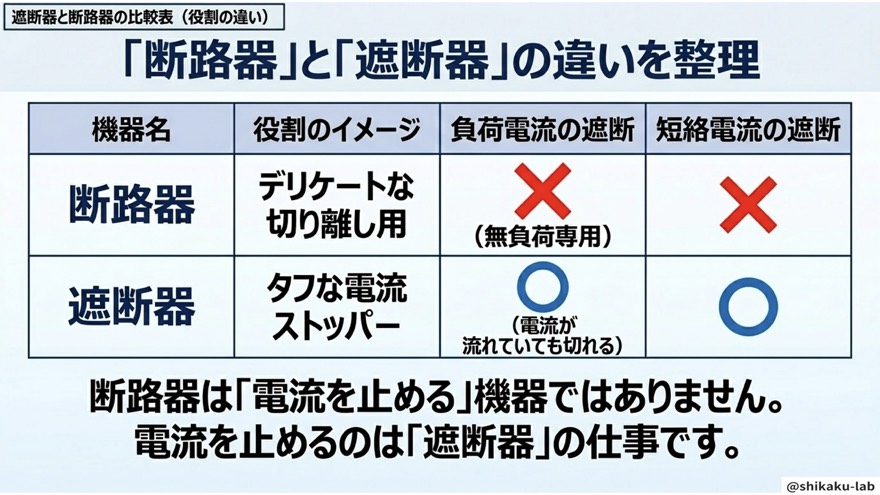

ステップ2：断路器と遮断器は「役割」で区別する

ここが最大の混同ポイント。名前で覚えようとせず、**「電流を切る力があるかどうか」**という役割で分けましょう。

機器	電流を切る力	使うタイミング	役割のイメージ
断路器	なし（無負荷専用）	電流ゼロのとき	切り離しを”見える化”する仕切り板
遮断器	あり（事故電流も遮断）	電流が流れていてもOK	電流を止める本命スイッチ

遮断器は、負荷電流はもちろん、短絡などの大きな事故電流までしっかり遮断できる、いわば”電流を止める本命”。一方の断路器は、その遮断器が電流を止めてくれた”あと”に、安全に設備を切り離すための機器です。

つまり2つは競合するのではなく、役割分担のペア。遮断器が「電流を止める係」、断路器が「切り離しを見せる係」。この関係がわかると、次のステップの操作順序が自然に理解できます。

ステップ3：操作順序「断→遮／遮→断」は”断路器が外側”で覚える

いよいよ操作順序です。投入（電気を通す）と開放（電気を止める）で順序が逆になるため、ここでつまずく方が多いのですが、たった一つのコツで解決します。

断路器は常に”外側”、遮断器が”内側”。

イメージは「外側のドア（断路器）を先に開けてから、内側の栓（遮断器）を操作する」。断路器は電流を切れないので、電流が流れる瞬間・切れる瞬間は必ず遮断器に任せる——この一点で順序が決まります。

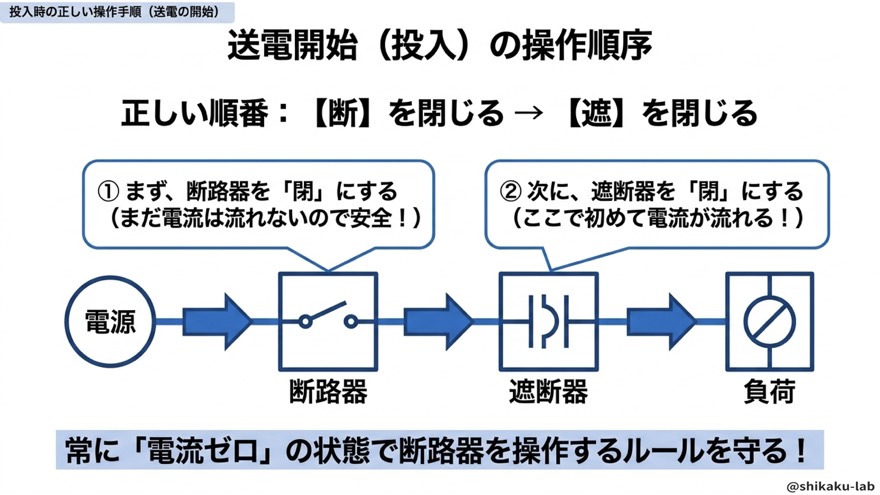

■ 投入（電気を通すとき）：断路器 → 遮断器

まだ電流が流れていない状態で、先に外側の断路器を閉じます。回路がつながっても、遮断器がまだ開いているので電流は流れていません（＝断路器は無負荷で操作できている）。最後に遮断器を投入して、はじめて電流が流れます。

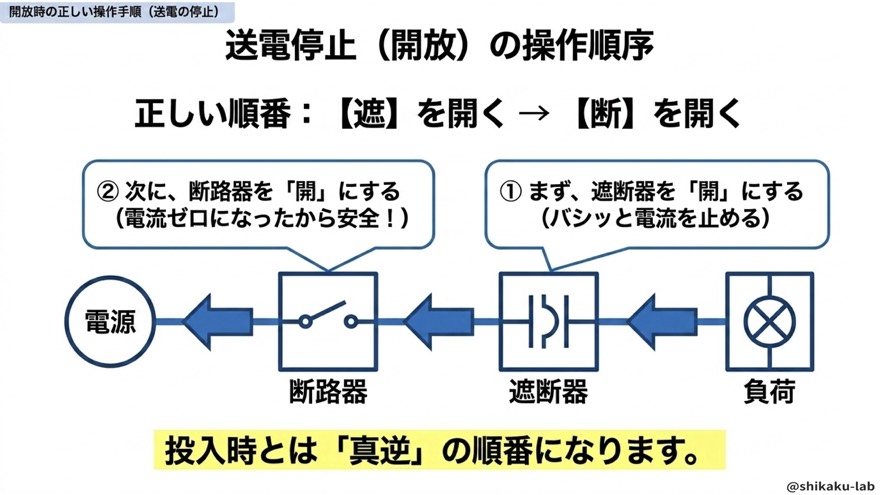

■ 開放（電気を止めるとき）：遮断器 → 断路器

先に遮断器で電流を切ります。これで回路は無負荷に。そのあと外側の断路器を開けば、断路器はまた無負荷の状態で操作できているわけです。

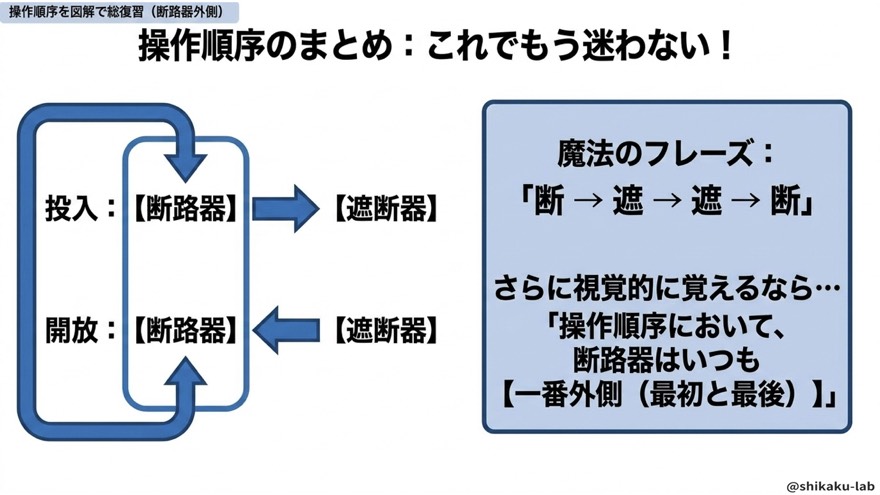

$$\text{投入}：断路器\to 遮断器\text{開放}：遮断器\to 断路器$$

並べると 「断 → 遮 → 遮 → 断」。断路器が両端（外側）に来ていますよね。これが暗記フレーズ後半の正体です。どちらの操作でも「断路器は無負荷のときだけ動く」という大原則が、しっかり守られているのがわかります。

ステップ4：インタロック機能は「誤操作を物理的に止める安全ロック」

「順序はわかったけど、うっかり間違えて断路器を先に開いたら？」——その不安に応えるのがインタロック機能です。

インタロック機能＝遮断器が投入中（電流が流れている）は、断路器を物理的に操作できなくする安全ロック。

人間はどうしてもミスをします。だから設備側に「電流が流れている間は、そもそも断路器のハンドルが動かない」という仕組みを持たせておくのです。これによって、**無負荷開閉のルール違反（＝アーク放電事故）を”起こそうにも起こせない”**ようにしています。

注意したいのは、インタロックが防ぐのは**“手順ミス”であって、電流そのものを切るわけではない**という点。あくまで「間違った順序で操作させない鍵」であり、電流を遮断する役目は遮断器のものです。ここを取り違えないようにしましょう。

なお実際の変電所では、このインタロックを過信・無視した誤操作が重大事故の原因になってきました。そのため現場では、操作票（操作手順書）に沿った二重チェックが義務づけられ、機械のロックと人の確認、二重の安全網で守られています。試験でも「安全は多重で確保する」という考え方は覚えておいて損はありません。

まとめ

お疲れさまでした。断路器、もうこわくないですよね。最後に要点を振り返りましょう。

• 断路器は「無負荷（電流ゼロ）専用」の安全スイッチ。電流を切る力はなく、無理に操作するとアーク放電で焼損・人身事故を招く。
• 断路器と遮断器は”役割”で区別。電流を止める本命が遮断器、切り離しを見せる係が断路器。名前で悩まない。
• 操作順序は「断→遮／遮→断」。断路器が常に”外側”で、電流が流れる・切れる瞬間は必ず遮断器に任せる。
• インタロック機能は誤操作を物理的に止める安全ロック。ただし電流を切るのは遮断器の仕事。

「似ていて紛らわしい機器」だったものが、“電流ゼロのときだけ触っていい”という一本の軸で全部つながったはずです。この軸さえ持っていれば、本番で少し捻られても自分の言葉で正解にたどり着けます。合言葉——「断路器は”無負荷”専用、順番は”断→遮→遮→断”」——を、ぜひ試験当日まで持っていってください。あなたの合格を応援しています。
