三相変圧器の結線（Y-Y・Y-Δ・Δ-Y・Δ-Δ）を4行の表で丸暗記

「Y-YとかY-Δとか、4つも出てきて頭がこんがらがる……」——電力科目の中でも、この三相変圧器の結線は「なんとなく苦手」で止まってしまう方がとても多い分野です。

でも安心してください。この4種類、実はバラバラに丸暗記する必要はまったくありません。「中性点」「第3高調波」「位相差」という3つのモノサシで見れば、すべて一本の線でつながります。この記事を読み終わるころには、4種の結線がたった1枚の表でスッと頭に入っているはずです。一緒に攻略していきましょう。

この記事で身につくこと

• 三相変圧器の結線が Y-Y・Y-Δ・Δ-Y・Δ-Δの4種類であることと、その覚え方
• Y結線とΔ結線の「そもそもの違い」（中性点があるか／第3高調波を抑えられるか）
• 4種の特徴を整理した比較表と、頻出の比較問題での使い方
• 「なぜ結線の違う変圧器は並べてはいけないのか」（30°の位相差）
• 実務で Y-Δが変電所の定番・Δ-Δが工場向きとされる理由

暗記フレーズ：「Yは中性点あり・Δは高調波なし・Y-Δは変電所の主役」

まずはこの1フレーズを丸ごと覚えてください。三相変圧器の結線問題の8割は、ここに答えが詰まっています。

• Yは中性点あり … Y結線は3本の巻線の共通点（＝中性点）があるので接地できる
• Δは高調波なし … Δ結線は第3高調波を輪の中で循環させ、外に出さない
• Y-Δは変電所の主役 … 一次Y（接地OK）＋二次Δ（高調波抑制）のいいとこ取りで、系統の定番

この3つさえ握っておけば、あとは「YとΔの組み合わせ」を考えるだけ。順番に見ていきましょう。

ステップ1：結線は「YとΔの掛け算」で4種類

三相変圧器は、一次側と二次側それぞれに「Y結線」か「Δ結線」かを選びます。つまり 2×2＝4通り。これが結線の全パターンです。

結線	一次側	二次側
Y-Y	Y	Y
Y-Δ	Y	Δ
Δ-Y	Δ	Y
Δ-Δ	Δ	Δ

「4種類もある」と身構えると難しく感じますが、正体はYとΔの組み合わせだけ。新しく覚えるモノは、実質「Y」と「Δ」の2つしかないんです。ここが第一のヤマを越えるポイントです。

ステップ2：Y結線とΔ結線の「そもそもの違い」

4種を理解する前に、材料である Y結線とΔ結線の違いを押さえます。ここが分かれば、あとは組み合わせるだけです。

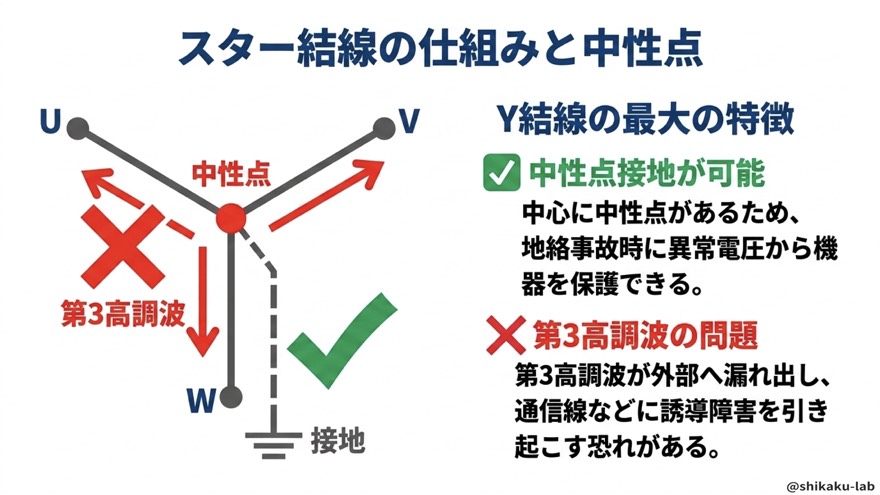

Y結線（スター結線） は、3本の巻線を1点で共通に結んだ形。その共通点を中性点と呼び、ここを接地できます。地絡（漏電）が起きたときに異常な電圧を抑え、保護装置を働かせやすい——これがY結線の最大の武器です。

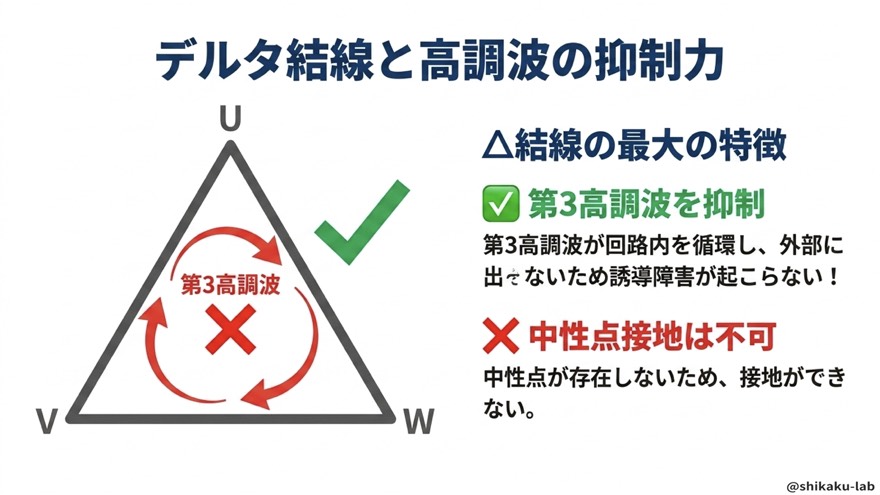

Δ結線（デルタ結線） は、3本の巻線を三角形の輪につないだ形。中性点はありませんが、その代わり第3高調波というやっかいなひずみ電流を、輪の中でぐるぐる循環させて系統の外に漏らしません。

見る軸	Y結線	Δ結線
中性点（接地）	あり ○	なし ✕
第3高調波の抑制	苦手（外へ漏れる）	得意（輪で循環）○

つまり Y＝中性点担当、Δ＝高調波担当。役割が正反対なので、この2つを組み合わせると「両方の長所」を持たせられる、というのが次のステップの伏線になります。

ステップ3：4種の特徴を1枚の表に整理する

材料がそろったので、いよいよ4種の結線を比較します。この表がこの記事の心臓部です。ここだけでも印刷して手元に置いてください。

結線	中性点接地	第3高調波	主な用途・特徴
Y-Y	両側でOK	抑制できない（漏れる）	中性点は取れるが高調波に弱く、単独では使いにくい
Y-Δ	一次側で可	Δ側で抑制	変電所の定番（降圧向き）。異容量並行運転は✕
Δ-Y	二次側で可	Δ側で抑制	昇圧向き。中性点は片側（二次Y）のみ
Δ-Δ	なし	Δ側で抑制	中性点なし。1台故障してもV結線で継続でき工場向き

読み解き方はシンプルです。Yが入っている側は中性点が取れる／Δが入っていれば高調波を抑えられる。この2軸で表を眺めると、丸暗記ではなく「なるほど」で埋まっていくはずです。

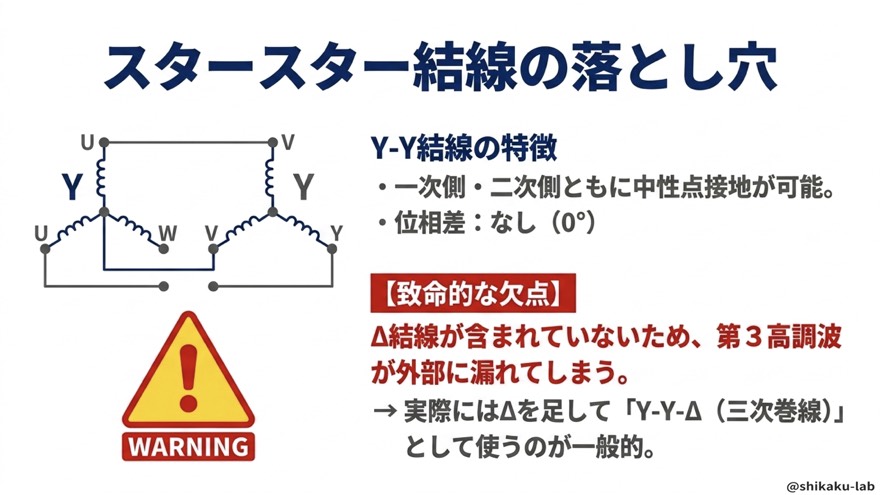

• Y-Y：Yしかないので高調波を抑える相手がおらず、単独ではあまり使われません

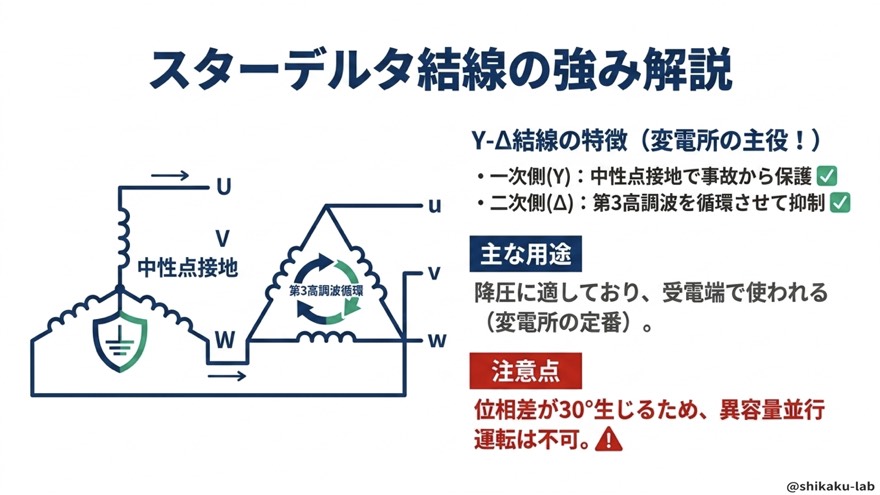

• Y-Δ：一次Yで接地でき、二次Δで高調波を抑える——短所が互いに消え合う優等生

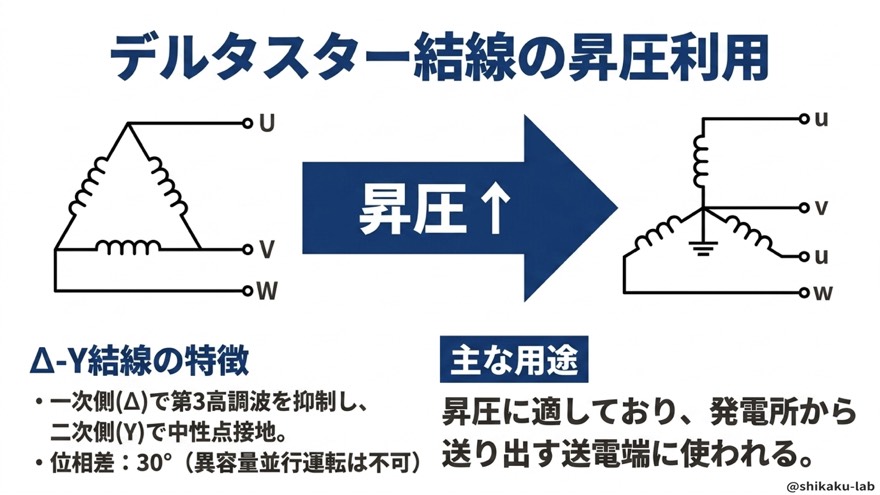

• Δ-Y：Y-Δの逆で、低い電圧を高くする昇圧用途に向きます

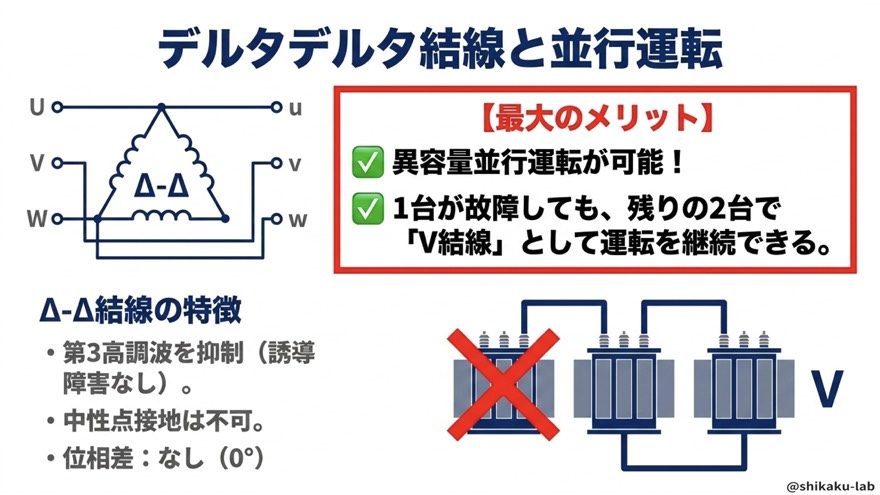

• Δ-Δ：中性点は取れませんが、2台のV結線で運転を続けられる粘り強さが魅力

ステップ4：なぜ「結線の違う変圧器」は並べてはいけない？（30°の位相差）

最後に、少しだけ踏み込んだ頻出ポイントです。YとΔを組み合わせると、一次と二次で電圧に30°の位相差が生まれます。時計でいえば1時間分、電圧の波が横にずれるイメージです。

この位相差そのものは問題ありません。困るのは、位相のずれ方が違う変圧器どうしを並べて同時に使う（異容量並行運転する）ときです。波の位置が合っていない同士をつなぐと、その差を埋めようとして循環電流という無駄な電流が流れ、機器を傷めてしまいます。

$$\text{並行運転の条件：一次・二次の位相差が一致していること}$$

だから Y-Δ（30°ずれる）とΔ-Δ（ずれない）を並べて運転することはできない、と覚えます。ここは「なぜ？」まで問われやすいので、フレーズだけでなく**理由（循環電流が流れて危険）**もセットで押さえておくと得点源になります。

まとめ

三相変圧器の結線、いかがでしたか。最初は4種類のアルファベットに圧倒されたかもしれませんが、正体は**「YとΔの掛け算」＋「中性点・第3高調波・位相差の3つのモノサシ」**だけでした。

• 結線は Y-Y・Y-Δ・Δ-Y・Δ-Δの4種（YとΔの組み合わせ）
• Yは中性点あり（接地担当）、Δは高調波なし（第3高調波を輪で循環させ抑制）
• Y-Δは変電所の定番（接地＋高調波抑制のいいとこ取り）、Δ-Δは工場向き（V結線で継続運転）
• YとΔの組で 30°の位相差が生じ、結線の違う変圧器の並行運転は循環電流で✕

「苦手」だったこの分野も、ステップ3の比較表1枚に立ち返れば、本番でもう迷いません。表の各マスを「Yだから中性点／Δだから高調波」と自分の言葉で説明できれば、もう完全に自分のものです。焦らず、フレーズと表を何度か声に出して、着実に得点につなげていきましょう。あなたの一歩は、確実に前に進んでいます。
