アーク3兄弟を可燃物から離せ！高圧1m・特高2mの離隔距離を一発で覚える

この記事で身につくこと

「動作時にアークを生ずる機器って、結局どれのことだ？」「1メートルと2メートル、高圧はどっちだったか……」。法規の勉強をしていて、この2つで毎回つまずいた経験はありませんか。

安心してください。ここは理屈が一本通ると、驚くほどあっさり得点源に変わる単元です。覚えることは、たった3つしかありません。

つまずきポイント	この記事で手に入る答え
どの機器が対象なのか分からない	開閉器・遮断器・避雷器の「アーク3兄弟」だけ
1mと2mがいつも逆になる	電圧が高いほど距離も大きい＝特高が2m
耐火物の例外がふわっとしている	完全に隔離すれば、距離の規定そのものが免除

この3つは、バラバラの知識ではありません。①アーク3兄弟かどうかを判別する → ②高圧か特別高圧かを見る → ③耐火物で完全隔離されているかを確認するという、一本のストーリーでつながっています。

丸暗記した数字は、試験本番の緊張状態で真っ先に抜け落ちます。逆に理屈で覚えたものは、ド忘れしても自分で導き出せます。今日はその「導き出せる状態」を目指しましょう。

暗記フレーズ：アーク3兄弟（開閉・遮断・避雷）は可燃物から、高圧1m・特高2m離す。倍々に増える！耐火物で隔離すれば距離免除

先に結論をお渡しします。この一文に、今日の内容がまるごと入っています。

アーク3兄弟（開閉・遮断・避雷）は可燃物から、高圧1メートル・特高2メートル離す。倍々に増える！耐火物で隔離すれば距離免除！

「アーク3兄弟」という呼び方は、少しかわいらしく感じるかもしれません。それでいいのです。長男・開閉器は「開く・閉じる」係、次男・遮断器は「切断」係、三男・避雷器は「守る」係。キャラクターとして覚えたものは、数字の羅列よりずっと長持ちします。

このフレーズが優秀なのは、対象機器・距離・覚え方・例外という4つの情報が一続きに入っている点です。

フレーズの部分	対応する知識
アーク3兄弟（開閉・遮断・避雷）	対象となる機器の特定
可燃物から	距離を測る相手（造営物ではない）
高圧1m・特高2m、倍々に増える	電圧区分ごとの距離
耐火物で隔離すれば距離免除	例外条件

ここで一つだけ、先に釘を刺させてください。「アーク3兄弟＝高圧機器全般」と思い込む人が非常に多いのですが、これは違います。あくまで開閉器・遮断器・避雷器という特定の3種類だけが対象です。

ステップ1：そもそもアークとは何か──なぜ距離のルールができたのか

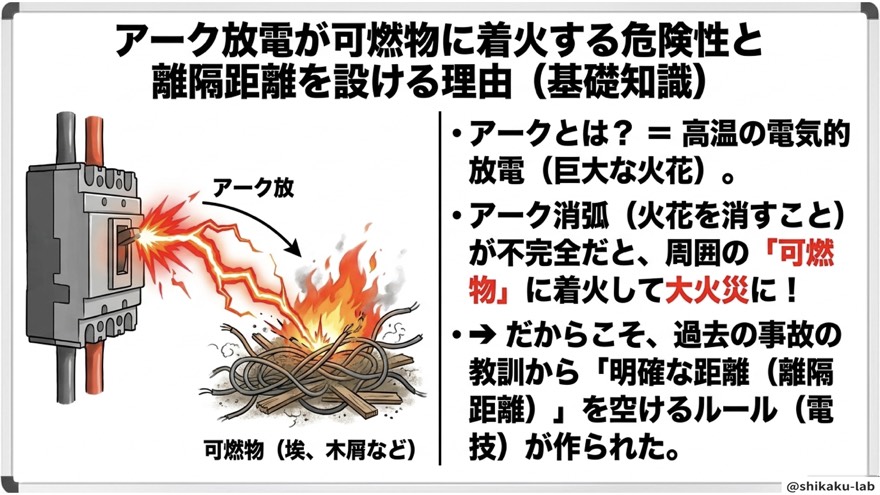

アークとは、ひとことで言えば高温の電気的な放電現象です。巨大な火花、とイメージしてください。コンセントを抜き差しするときに「パチッ」と散る、あの小さな火花も一種のアークです。

ただし、電験で扱う電圧はコンセントとは桁が違います。高圧は600V超〜7000V、特別高圧は7000V超。遮断の瞬間に生じるアークの温度は数千℃にも達します。消弧（アークを消すこと）が不完全なまま周囲に可燃物があれば、そのまま着火して火災です。

「一瞬だから安全」は大きな誤解

「アークなんて一瞬光るだけだろう」と考えてしまう人がいますが、これは危険な思い込みです。時間が短いから安全なのではなく、短時間にエネルギーが集中するからこそ着火力が強いのです。

実際、キュービクル内のアークが可燃物に引火した火災事例が過去に報告されており、その教訓から電技（電気設備技術基準）で明確な離隔距離が定められました。つまりこの1mや2mという数字は、誰かが「なんとなく安全そう」と決めたものではなく、事故のデータから逆算された数字なのです。

アークは悪者ではない

補足しておくと、アークそのものは敵ではありません。アーク溶接やアーク灯は、同じ放電現象を役立てている技術です。制御されていれば道具になり、制御を失えば火災原因になる。この紙一重の性質があるからこそ、電技は「距離を離す」か「耐火物で遮る」かのどちらかを必ず満たすよう求めているわけです。

この2つの対策が、そのままこの後の「1m・2mルール」と「耐火物免除」に対応します。

ステップ2：アーク3兄弟の正体と、その役割

では、どの機器がアークを生じるのか。ここを正確に押さえれば、実は問題の半分は解けたようなものです。

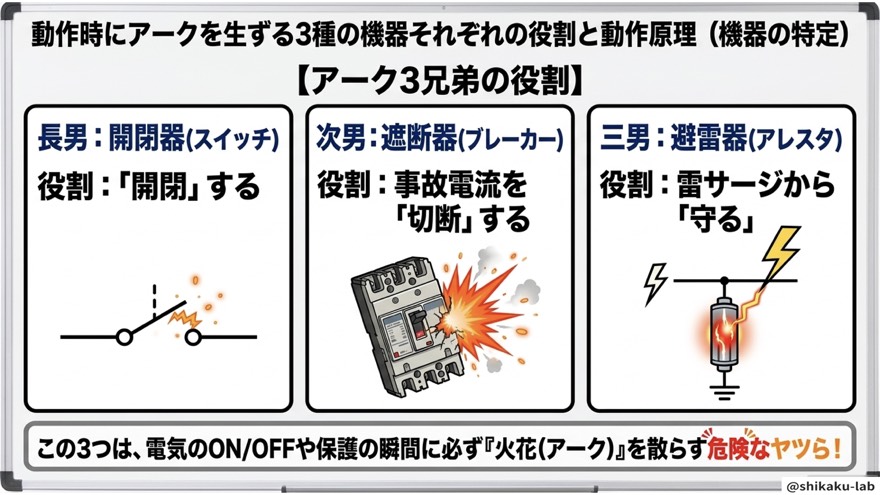

機器	役割	アークが生じる理由
開閉器（長男）	回路のオン／オフを切り替える	電極が離れる瞬間に放電が起きる
遮断器（次男）	事故電流を強制的に遮断する	電流が桁違いに大きく、アークも格段に大きい
避雷器（三男）	異常高電圧から機器を守る	エネルギーを大地へ逃がす瞬間に放電が起きる

避雷器だけ、なぜ「危険」なのか

三男の避雷器がいちばんピンとこない、という声をよく聞きます。守ってくれる機器なのに、なぜ危険側に分類されるのか。

答えは、守る動作そのものがアークを伴うからです。避雷器の内部素子は通常時は絶縁体ですが、異常高電圧がかかると急激に低抵抗になり、エネルギーを大地に逃がします。その瞬間にアークに近い放電が起きるのです。「電流を通す・遮断する」という動作にアークが伴う点は、開閉器・遮断器とまったく同じ性質だと分かります。

開閉器と遮断器は何が違うのか

「結局この2つは同じでは？」というのも、多くの人が引っかかる点です。ざっくり分けるなら次のイメージで十分です。

	開閉器	遮断器
使う場面	通常時のオン／オフ	事故電流が流れたとき
操作	人が操作するイメージ	自動で切る保護装置
アークの規模	比較的小さい	事故電流のため大きい

なお断路器は開閉器の一種です。原則として無負荷状態で操作するためアークが出にくい設計ですが、試験では開閉器のグループとして扱われることが多いと考えておいてください。名前が違っても、機能で分類する意識が大切です。

対象外の機器も、あわせて覚える

変圧器や電力用コンデンサ、リアクトルは対象外です。変圧器は電磁誘導で電圧を変換するだけで、接点の開閉を伴いません。試験では「変圧器は何メートル離すか」というひっかけがよく出ますが、対象外だと判断できれば迷いようがありません。

ちなみに「触れると危険な機器」という別の切り口の規定もあり、そちらと混同しやすい方は、先に〈電技その１｜高圧・特高機器の『触れるな3点セット』で危険防止をスッキリ攻略〉を読んでおくと、両者の守備範囲がきれいに分かれます。

ステップ3：高圧機器は可燃物から1メートル以上

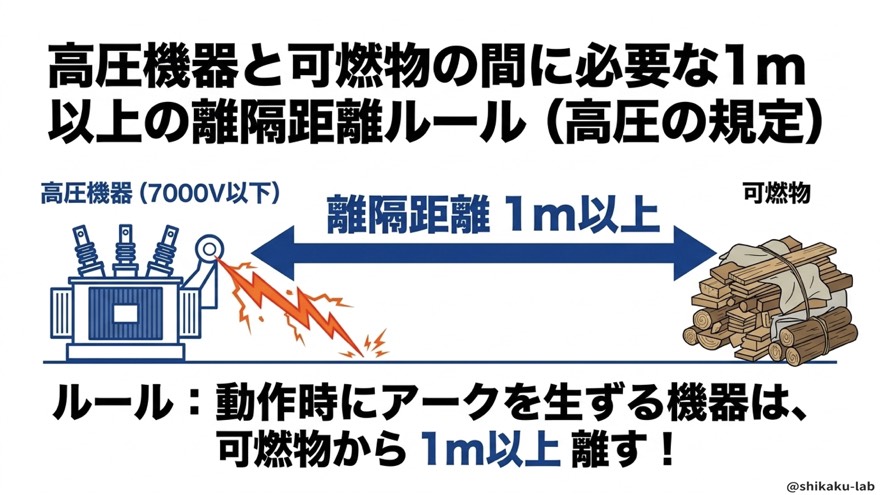

高圧とは交流600V超〜7000V以下の電圧帯です。この範囲のアーク3兄弟が可燃物の近くにある場合、1メートル以上の距離を設ける必要があります。

1メートルというと、腕を広げたくらいの距離です。狭い設備では意外と確保が難しく、だからこそ後述する耐火物の例外規定が実務で重要になってきます。

測る相手は「壁」ではなく「可燃物」

ここが盲点になりやすいところです。規定の趣旨はあくまで可燃物との距離。コンクリートの壁や不燃性の天井そのものは可燃物ではないので、それとの距離を測る規定ではありません。

ただし、その近くに木材などの可燃物が置かれていれば、その可燃物との間に1m以上が必要になります。倉庫のように木箱が置かれる可能性のある場所は、将来の使われ方まで想定して1mを確保しておくのが望ましいとされています。

どこから測るのか

距離の起点は、機器の中心ではなくアークが発生し得る部分（電極や接点）です。そこから可燃物までの実測距離で考えます。設計段階でこの1mが確保できるかを必ず確認する、という実務上の意味もある数字です。

ステップ4：特別高圧は2メートル以上──倍々ルール

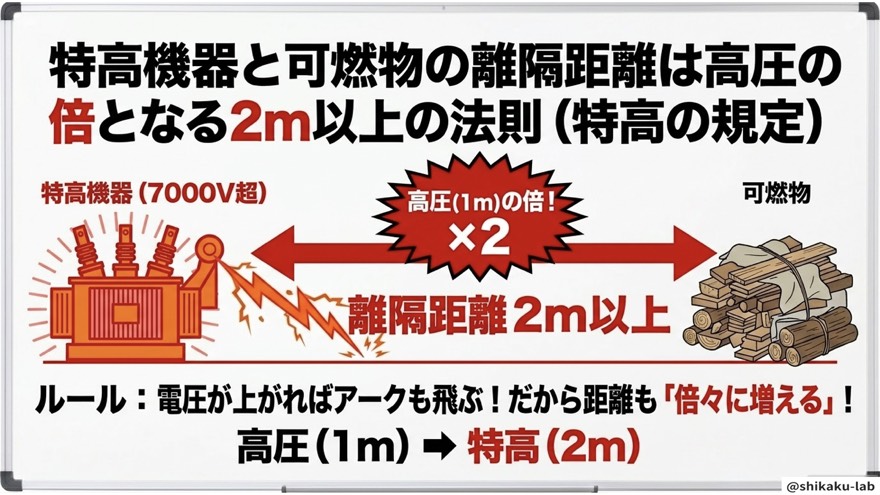

続いて特別高圧、略して特高です。7000ボルトを超える電圧帯で、必要な距離は高圧の2倍、2メートル以上になります。

電圧区分	電圧の範囲	可燃物との距離
低圧	600V以下	対象外（アークのエネルギーが小さい）
高圧	600V超〜7000V以下	1m以上
特別高圧	7000V超	2m以上（高圧の×2）

数字ではなく「大小関係」で覚える

本番で「あれ、高圧が2mだったか？」と逆転してしまう人は、数字そのものを覚えようとしています。覚えるべきは関係性のほうです。

特高のほうが電圧が高い → アークも大きい → だから距離も長い

この一本の理屈があれば、絶対に逆になりません。緊張状態でも崩れにくいのは、数値の記憶ではなく理屈の記憶です。

「もっと離さなくていいのか」への答え

「特高は電圧が桁違いなのだから、2mでは足りないのでは」と感じる方もいます。しかし2mという数字は、アークが可燃物に届かないことを基準に定められた最低限の距離です。電圧の絶対値ではなく、アークの到達範囲が基準になっています。

したがって2mを超えて離す分にはまったく問題ありません。試験で問われるのは「2m以上」という最低ラインです。また、特別高圧の中で電圧がさらに高くなっても、距離がもっと細かく変わることはありません。特高なら一律2m以上です。

ステップ5：耐火性の物で完全隔離すれば、距離は免除

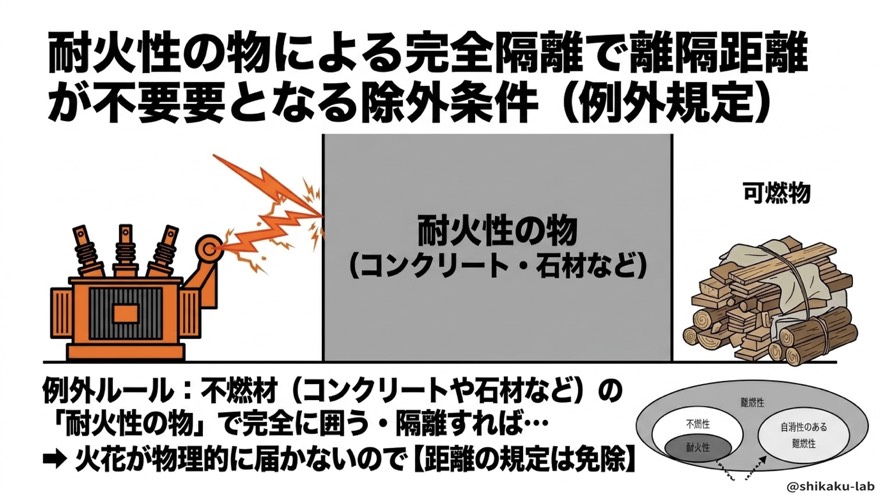

ここからが例外規定です。機器を耐火性の物（コンクリート・石材・れんが造りなどの不燃材料）で完全に囲って隔離した場合、1mや2mの距離は不要になります。

理由はいたって単純で、アークが物理的に可燃物へ届かないからです。

「完全に」がすべてを決める

この規定の最重要ポイントは、「完全に」という一語にあります。

状況	判定
床・壁・天井のすべてを不燃材料で囲った	○ 距離不要
3方向だけコンクリートで囲った	✕ 距離が必要
壁はコンクリート、床は木製	✕ 距離が必要
木製の囲いで完全に囲った	✕ そもそも不燃材料ではない

隙間が1か所でもあれば「完全」とは言えず、距離の規定が生きてきます。試験でも「壁だけコンクリート、床は木製」といった一部だけ条件を満たすパターンがひっかけとして出ます。全方向をチェックする癖をつけましょう。

なお金属板は不燃ではありますが、熱伝導で反対側へ熱が伝わる可能性があるため、単純な金属仕切りだけでは不十分とされる場合があります。「不燃材料なら何でもいい」のではなく、耐火性があり、かつ完全に囲って隔離できる構造であることが条件です。

「距離が短くなる」のではない

もう一つ、決定的に重要な区別があります。耐火物で完全隔離した場合は距離の規定そのものが免除されます。「特高だけど耐火物があるから1mでいい」といった考え方は誤りです。

つまり、距離を測るパターンと耐火物で完全に囲うパターンは、別々の選択肢です。両方を中途半端に組み合わせるものではありません。「30cmしか離れていないがコンクリートがあるから大丈夫」という折衷案は、試験で狙われる典型的なひっかけです。距離が足りないなら、その分をきちんと耐火物で完全に隔離する構造にする必要があります。

実務でも、狭いキュービクルで1メートルを確保できない場合にこの例外規定がよく使われています。試験対策にとどまらず、現場に直結する知識です。

ステップ6：比較表で全体を1セットにする

ここまでの内容を、一枚の表にまとめます。試験直前はこの表だけ見返せば十分です。

項目	高圧	特別高圧
対象機器	開閉器・遮断器・避雷器	開閉器・遮断器・避雷器
電圧の範囲	600V超〜7000V以下	7000V超
可燃物との距離	1m以上	2m以上
例外条件	耐火性の物で完全隔離なら距離不要	耐火性の物で完全隔離なら距離不要

この表でいちばん大事なのは、変わる部分と変わらない部分の見分けです。

変わるのは「距離の数字」だけ。対象機器も例外条件も、高圧と特別高圧で共通。

距離が倍々で変わるので、つられて例外条件まで変わると勘違いする人が多いのですが、「耐火性の物で完全に隔離する」という条件文言自体は両者で一切変わりません。

表を暗記フレーズと対応させる

表を丸ごと覚えるのが大変なら、暗記フレーズの語順と表の列を一致させるのがおすすめです。

フレーズ	表のどこを指すか
アーク3兄弟	対象機器の行
高圧1m・特高2m	距離の行
耐火物で隔離すれば距離免除	例外条件の行

出題パターンも、突き詰めれば3つしかありません。①機器名と電圧区分から距離を問うもの、②耐火物による隔離の有無から距離の要否を問うもの、③その両方を組み合わせて○×を問うもの。次の実戦練習で、この3パターンを体験しておきましょう。

ステップ7：実戦クイズで3ステップを回す

クイズ①

動作時にアークを生ずる特別高圧の遮断器は、木製の壁（可燃物）から何メートル以上離して施設しなければならないか。

思考の流れはこうです。遮断器→アーク3兄弟に該当→特別高圧→高圧1mの倍→2メートル以上。答えは2m以上です。

ここで大切なのは、答えが出たことではなく、なぜその答えなのかを言葉で説明できることです。機器が「開閉器」や「避雷器」に変わっても、距離は高圧か特別高圧かだけで決まります。逆に「高圧の遮断器」に変われば、答えは1メートル以上です。

クイズ②

アークを生ずる高圧の開閉器を、コンクリート（耐火性の物）で完全に隔離して施設した。可燃物から1メートル以上離す必要はあるか。○か×か。

答えは×、離す必要はありません。耐火性の物で完全に隔離すれば、アークが物理的に可燃物へ届かないため、距離の規定は免除されます。

では応用です。「一部だけコンクリートで囲って施設した場合、距離の規定は不要か」。こちらは「完全に」を満たしていないので、距離の規定は必要です。この一語の有無が合否を分けます。

結局、確認するのは3点だけ

ステップ	確認すること
①	アーク3兄弟（開閉器・遮断器・避雷器）か
②	高圧か、特別高圧か
③	耐火物で完全に隔離されているか

「高圧の開閉器」が「高圧の断路器」に言い換えられても、断路器は開閉器の一種なので答えは変わりません。試験問題は言葉を変えて同じことを聞いてくるもの。言葉が変わっても3ステップは同じ、という構えで臨んでください。

ステップ8：豆知識──避雷器のZnO素子がアークを生む仕組み

試験範囲外ですが、知っておくと避雷器が3兄弟に入る理由が完全に腑に落ちる話をひとつ。

避雷器の中には酸化亜鉛（ZnO）素子が入っています。この素子は通常時はほぼ絶縁体として振る舞いますが、雷サージのような異常高電圧がかかると急激に低抵抗へと変化し、エネルギーを大地へ逃がします。その瞬間に、アークに近い放電が起きるわけです。ちなみにZnOは、電子レンジのノイズフィルタなど他の保護回路にも使われている素材です。

3兄弟に共通するもの

機器	アークの出方
開閉器・遮断器	物理的に接点が離れることで発生
避雷器	素子の性質が変化することで発生

出方は少しずつ違いますが、共通しているのは大きなエネルギーを瞬間的に扱う動作を担っているという点です。だからこそ、機器ごとに数字を変えず同じ離隔距離の規定でまとめられているのです。規定の側から見れば、細かいアークの大きさの違いよりも「アークを生じる」という共通の性質に着目したほうが、ルールがシンプルになります。試験対策としても、機器別に数字を覚え分ける必要がなくなり楽になります。

なお避雷器は基本的に繰り返し動作できる設計ですが、大きなエネルギーを何度も処理することで劣化していくため、実務では点検や必要に応じた交換が行われます。一度守ったら終わりではなく、日々の点検で守り続ける存在なのです。

まとめ

最後に、今日の内容を一文に戻します。

アーク3兄弟（開閉・遮断・避雷）は可燃物から、高圧1メートル・特高2メートル離す。倍々に増える！耐火物で隔離すれば距離免除！

このフレーズ、いまなら全部「なぜそうなるか」を説明できるはずです。アーク3兄弟は開閉器・遮断器・避雷器。高圧は1m以上・特別高圧は2m以上で、電圧が高いほどアークが大きいから距離も倍。耐火物で完全に隔離すれば、物理的にアークが届かないので距離は免除。

法規は覚えることが多い科目に見えます。しかし今日のように対象機器 → 電圧区分 → 例外という3ステップに分解すれば、他の単元にも同じ攻略法が使えます。実際、この「距離＋数字＋例外」というセットで問われる構造は、法規のあちこちに顔を出します。

記事の最初で「毎回つまずく単元」だったものが、いまは「3点を確認するだけの単元」に変わっているはずです。その手応えを、そのまま次の単元へ持っていってください。
