低圧幹線の保護がスッと解ける！『IM50A境界で1.25倍か1.1倍』で過電流遮断器を攻略

「IA、IH、IM、IB……アルファベットと数字が入り乱れて、もう見た瞬間に飛ばしたくなる」——低圧幹線の保護は、法規の中でもそんな“食わず嫌い”を生みやすいテーマです。

でも安心してください。苦手に感じる原因は、頭が悪いからでも、暗記が足りないからでもありません。4つの記号がそれぞれ何を指すのかを、一度も整理しないまま公式に突っ込んでいるだけなんです。逆に言えば、記号の役割さえ分けてしまえば、あとは「50A境界で係数を切り替える」だけ。今日はその整理を、一緒にゆっくりやっていきましょう。

この記事で身につくこと

• IA・IH・IM・IB という4つの記号が、それぞれ何を表しているかを迷わず言える
• 電動機電流 IM が「50A以下」か「50A超」かで、許容電流 IA の割増し係数（1.25倍／1.1倍）を使い分けられる
• 電動機がある幹線で、過電流遮断器の定格電流 IB をどう選ぶかがわかる
• 「過電流遮断器だけでは漏電は守れない」という現場感覚まで押さえられる

暗記フレーズ：IM50A境界で1.25倍か1.1倍、電動機ありは2.5IM＋IH か 3IM＋IH

まずはこの記事のゴールを、一言で先にお渡しします。

「IM50A境界で1.25倍か1.1倍、電動機ありは2.5IM＋IH か 3IM＋IH」

いま意味がわからなくても大丈夫。この記事を読み終えるころには、このフレーズが「あぁ、あの話ね」とスッと腑に落ちるようになっています。呪文のように丸暗記するのではなく、意味とセットで覚えるのがコツです。

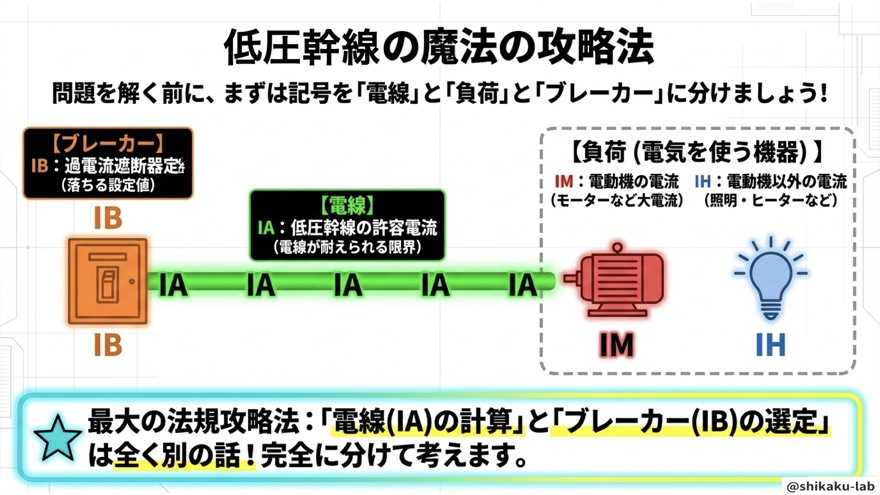

ステップ1：まず4つの記号の“役割分担”を決める

低圧幹線の保護がややこしく見える最大の理由は、記号が多いこと。ここで一度、それぞれに「あなたの担当はこれね」と役割を割り振ってしまいましょう。

記号	読み方の目安	何を表すか
IA	Allowable（許容）	幹線が安全に流せる許容電流
IH	ヒーター等	電動機“以外”の負荷電流（照明・ヒーターなど）
IM	Motor（電動機）	電動機の定格電流
IB	Breaker（遮断器）	過電流遮断器の定格電流

コツは、「電動機（IM）」と「電動機以外（IH）」を分けて考えること。低圧幹線の計算がこじれるのは、たいてい電動機のせいです。だから最初から電動機だけを別扱いにしておくと、後の式がグッと見やすくなります。

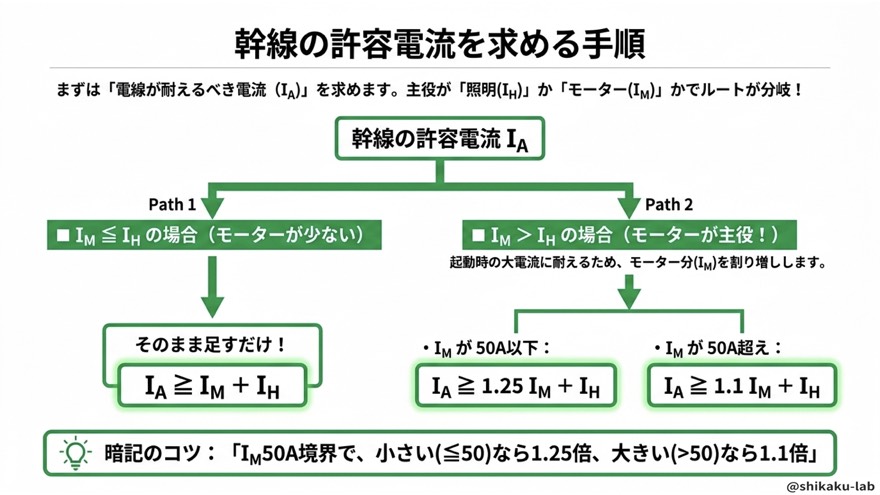

ステップ2：許容電流 IA は「50A境界」で係数を切り替える

役割分担ができたら、次は**幹線がどれだけの電流を流せる必要があるか（＝許容電流 IA）**を決めます。

ここで主役になるのが電動機です。電動機は起動時に大きな電流が流れるため、定格電流をそのまま足すだけでは足りません。そこで電動機電流 IM を割増しして見積もります。このときの割増し係数が、IM が 50A 以下か、50A を超えるかで変わる——これが「50A境界」の正体です。

$I_A\ge 1.25I_M+I_H(I_M\le 50\text{A})$

$I_A\ge 1.1I_M+I_H(I_M>50\text{A})$

電動機電流 IM	割増し係数	許容電流 IA の条件
50A以下	1.25倍	$I_A\ge 1.25I_M+I_H$
50A超	1.1倍	$I_A\ge 1.1I_M+I_H$

「なぜ大きい電動機（50A超）の方が、係数が“ゆるい”1.1倍なの？」と思いますよね。イメージとしては、大きな電動機ほど元の値が大きいので、同じ割合で割増しすると過剰になってしまうから、と捉えると納得しやすいです。小さい電動機は余裕を厚め（1.25倍）に、大きい電動機は余裕を薄め（1.1倍）に——そう覚えておけば十分です。

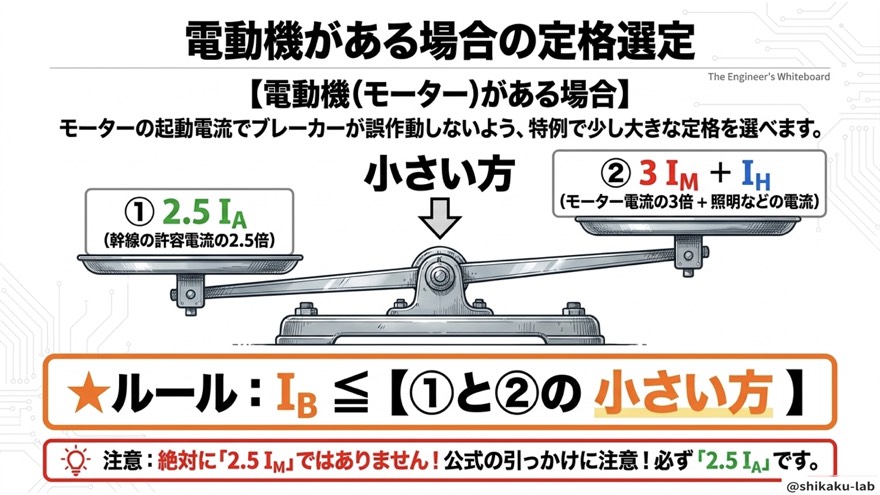

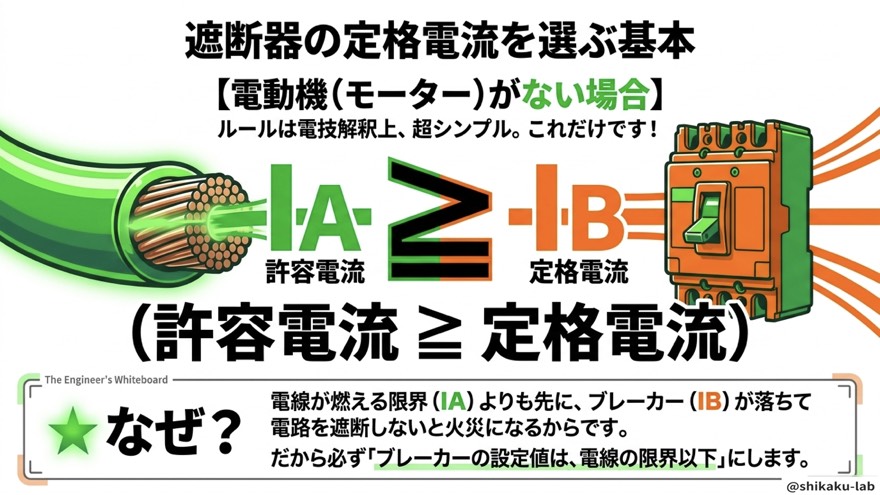

ステップ3：過電流遮断器の定格 IB を選ぶ（電動機ありの場合）

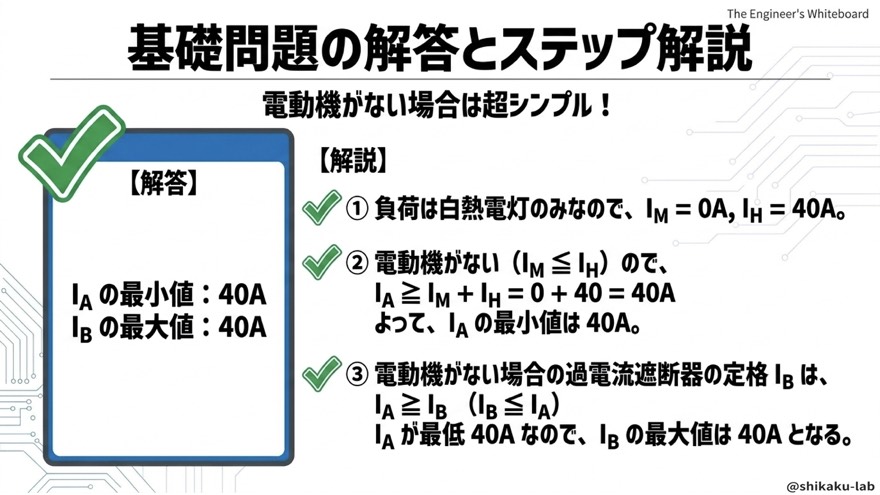

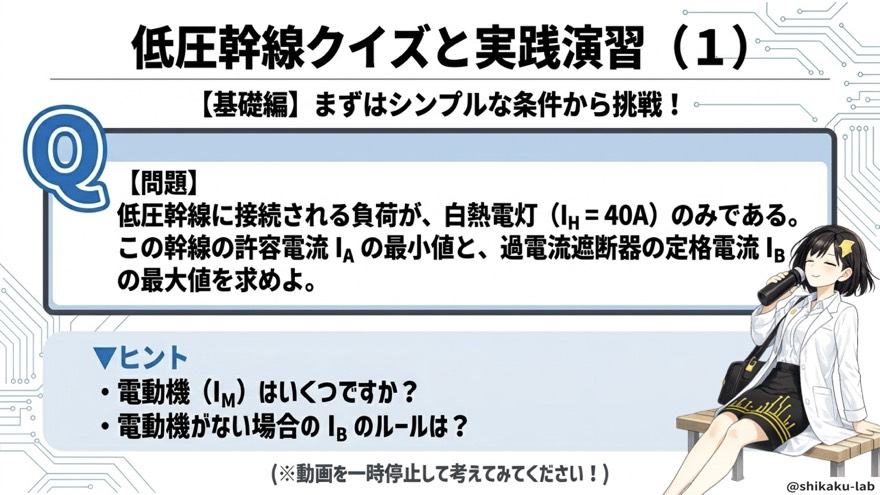

許容電流 IA が決まったら、最後にその幹線を守る過電流遮断器の定格電流 IBを選びます。電動機がある場合は、次の2つの値を計算して小さい方を目安にします。

$I_B\le 2.5I_M+I_H\text{と}{I}_B\le 3I_M+I_H\text{の小さい方}$

使い分けの目安はこうです。

条件	目安となる式
IM ≦ IH（電動機が小さめ）	$2.5I_M+I_H$
IM > IH（電動機が大きめ）	$3I_M+I_H$

ここで大事なのは、遮断器の定格をむやみに小さくしてはいけない理由です。電動機の起動電流は定格の5〜8倍にも達します。もし IB を電動機の定格電流ぴったりに設定すると、スイッチを入れた瞬間の突入電流で毎回トリップ（遮断）してしまい、そもそも動かせません。だから遮断器には、起動電流を“やり過ごせる”だけの余裕を持たせるわけです。「短絡はしっかり切る、でも正常な起動では切らない」——このバランスが IB 選定の心臓部です。

ステップ4：現場では「過電流」と「漏電」は別担当

最後に、試験にも実務にも効く大事な視点を1つ。低圧幹線の過電流遮断器は、あくまで“過電流（短絡・過負荷）”を守る係です。

では、電線の傷みや絶縁不良で電気が漏れる**漏電（地絡）**は誰が守るのか——これは過電流遮断器の担当外で、別途「漏電遮断器」が必要です。現場では、過電流遮断器と漏電遮断器の両方を設置するのが基本。「大きすぎる電流」と「漏れる電流」は、まったく別の事故だと切り分けて覚えておきましょう。

この“担当分け”の感覚があると、法規の他のテーマ（保護協調や接地）を学ぶときにも、すんなり繋がっていきます。

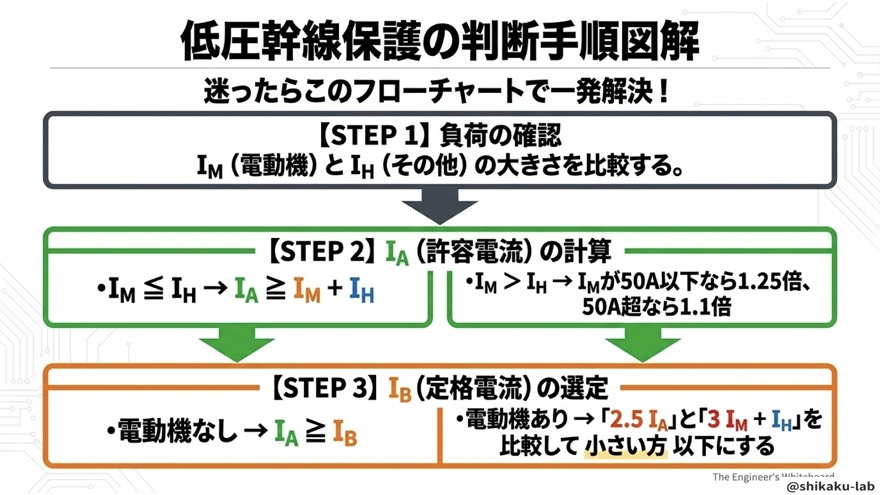

まとめ

記号だらけで身構えてしまう低圧幹線の保護も、順番に整理すればこの通りです。

• 記号の役割分担：IA＝幹線の許容電流、IH＝電動機以外、IM＝電動機、IB＝遮断器の定格
• 許容電流 IA：IM≦50A は 1.25倍、IM>50A は 1.1倍 で割増しし、IH を足した値以上
• 遮断器定格 IB：2.5IM＋IH と 3IM＋IH の小さい方が目安
• 担当分け：過電流遮断器は過電流専門。漏電は漏電遮断器が別担当

苦手の正体は「記号を分けていなかった」こと。分けてしまえば、あとは50A境界で係数を切り替えるだけの、むしろ得点しやすいテーマです。今日の暗記フレーズ——「IM50A境界で1.25倍か1.1倍、電動機ありは2.5IM＋IH か 3IM＋IH」——を口に出して、意味とセットで自分のものにしていきましょう。焦らず一歩ずつで大丈夫。あなたのペースで、確実に前へ進んでいます。
