電路とは？電線路・配線・弱電流電線との違い

法規の勉強を始めて、最初に「うっ」となるのが電技（電気設備技術基準）の用語です。電路、電線、電線路、配線、弱電流電線——どれも「電」が付いていて、どれも似た顔をしている。参考書を読んでも、読み終わった瞬間にどれがどれだか分からなくなる。

でも、安心してください。これは記憶力の問題ではありません。似た言葉を「文字」で覚えようとしているから混ざるだけです。

この記事では、5つの用語に「領土（テリトリー）」という考え方を持ち込みます。それぞれに「ここからここまでが自分の縄張り」を割り当ててしまえば、あとは地図を見るだけ。文字で覚えるより、はるかにラクに、はるかに長く覚えていられます。

この記事で身につくこと

身につくこと	試験でどう効くか
電路・電線・弱電流電線・配線・電線路の5用語の区別	用語の定義を問う選択肢で迷わなくなる
「電路つよし」で始まる暗記フレーズ	本番で用語が飛んでも、フレーズから引き出せる
引込線の三兄弟（架空引込線・引込線・連接引込線）	似た名前を並べた引っ掛け選択肢を切れる
「特別高圧での連接引込線は禁止」	この単元で最も狙われる論点を確実に取れる
5用語のテリトリーマップ	バラバラの用語が「位置関係」でつながる

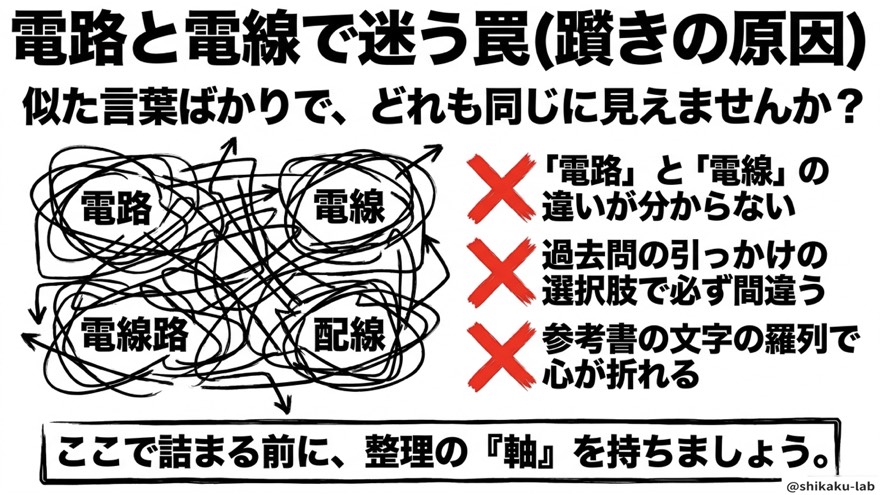

なぜここでつまずくのか

法規で最初に折れる人には、はっきりした共通点があります。

• 「電路」と「電線」の違いが説明できない
• 過去問の引っ掛け選択肢で、毎回同じところを間違える
• 参考書の文字の羅列を前に、心が折れる

この3つ、全部同じ原因です。整理の「軸」を持たないまま、条文の言葉をそのまま覚えようとしている。逆に言えば、軸を1本通すだけで、こんがらがった毛糸はスルスルほどけます。今日はその軸を通しに行きましょう。

暗記フレーズ：電路つよし、弱電は信号、配線は屋内、電線路は場所間

先に結論を渡します。この記事の内容は、最終的にこの一言に全部畳み込まれます。

電路つよし、弱電は信号、配線は屋内、電線路は場所間

「電路つよし」は人の名前みたいで、一度読んだら妙に頭に残ります。そして残りの3つは、それぞれの用語の縄張りの説明になっています。

フレーズ	何を言っているか
電路つよし	電路は範囲が広い。電気が「通る道」全般
弱電は信号	弱電流電線は信号を運ぶ線。電力の電線とは別物
配線は屋内	配線は建物の中だけ。外に出たら配線ではない
電線路は場所間	電線路は場所と場所をつなぐ。しかも支持物とセット

この「魔法の地図」を持って、ここから一つずつ領土を確定していきます。

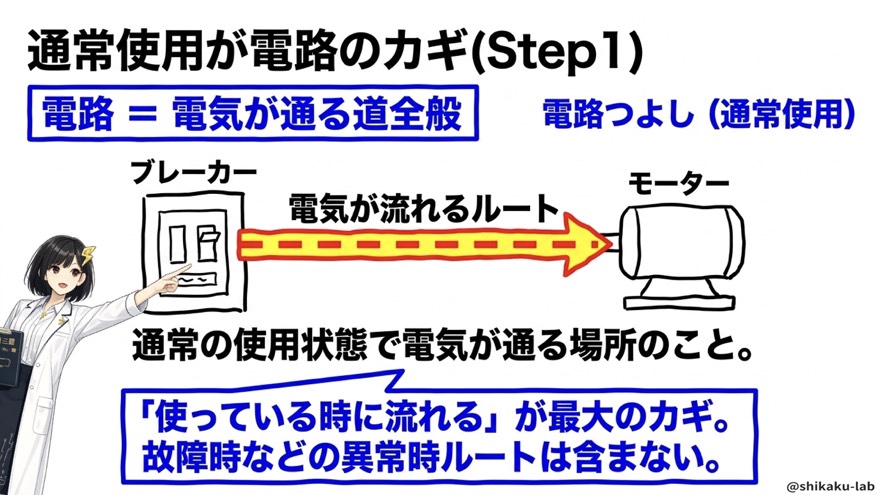

ステップ1：電路は「通常使用の道」

まずは一番大きな領土、電路から。電路とは、電気が通る道の全般です。ブレーカーからモーターまで、電気が流れていくルート——それが電路です。

ポイントは一つだけ。「通常の使用状態で」電気が通る場所であること。普段どおりに使っているときに電気が流れる道筋が電路であって、故障したときに電気が逃げていく異常時のルートは、電路には含めません。

「電路つよし」の「つよし」は、範囲が広くて強いと覚えてください。電路は5用語の中でいちばん守備範囲が広い、いわば大国です。

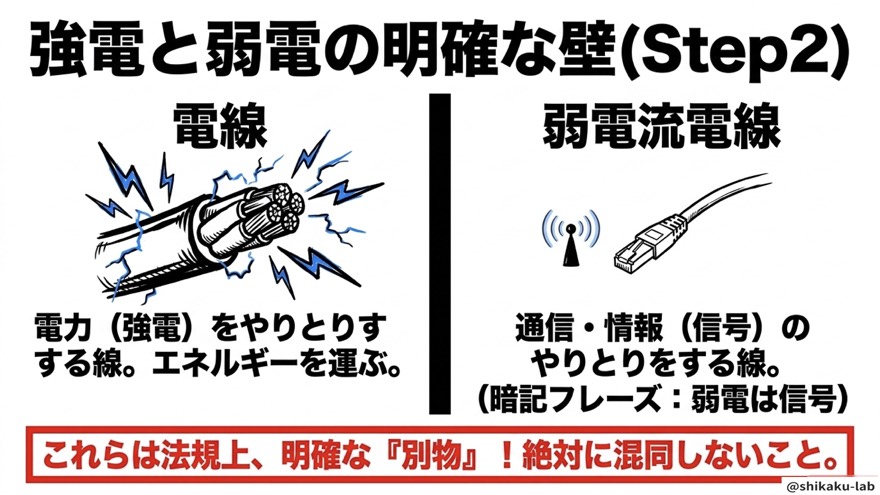

ステップ2：電線と弱電流電線は「別物」

2つ目の領土は電線。ただしここには、名前がそっくりなライバルがいます。

用語	何を運ぶ	イメージ
電線	電力（強電）＝エネルギー	太いケーブル。パワーを送る
弱電流電線	通信・情報（信号）	細い線。LANケーブルのような見た目

電線は「強い電力」を送る線です。わざわざ「強電」と書くということは、当然その反対もある——それが弱電流電線です。こちらは信号のやりとり専門で、電力を送るための線ではありません。

同じ「電線」という字が入っているせいで、つい同じ仲間に見えてしまう。でも法規上、この2つは明確な別物です。試験では、まさにここを狙って、わざと混ぜた選択肢を出してきます。

「弱電は信号」。信号と聞いたら弱電流電線、と反射で反応できれば、この引っ掛けは撃退できます。

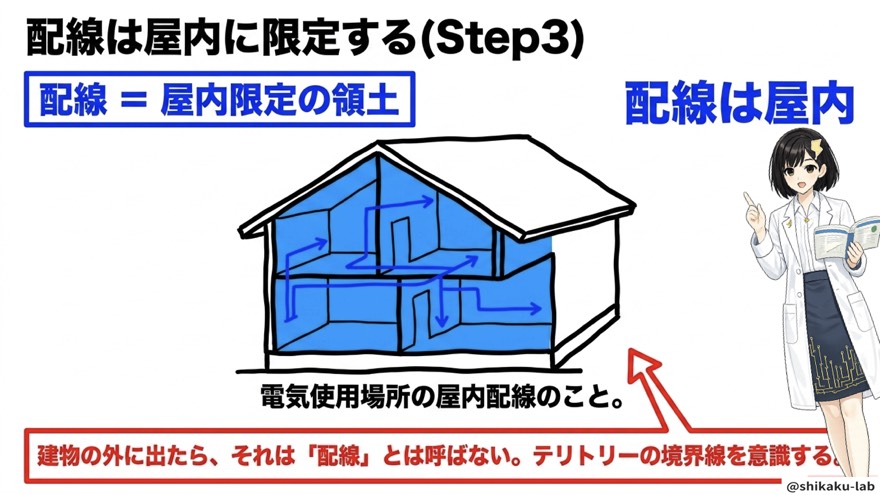

ステップ3：配線は「屋内限定」のインドア派

3つ目の領土、配線。ここは楽です。サービス問題と言っていいくらい、はっきりしています。

配線とは、電気使用場所の屋内配線のこと。つまり、おうちやビルの「中」だけの話です。家を真っ二つにした断面図をイメージしてください。壁の中を走っている線、あれが配線です。

では、その線が建物の外に出たらどうなるか。答えは単純で、外に出たら、もう「配線」とは呼ばない。配線くんは、家から出られないインドア派なのです。

場所でスパッと切れるので、迷いようがありません。「配線は屋内」、これだけです。

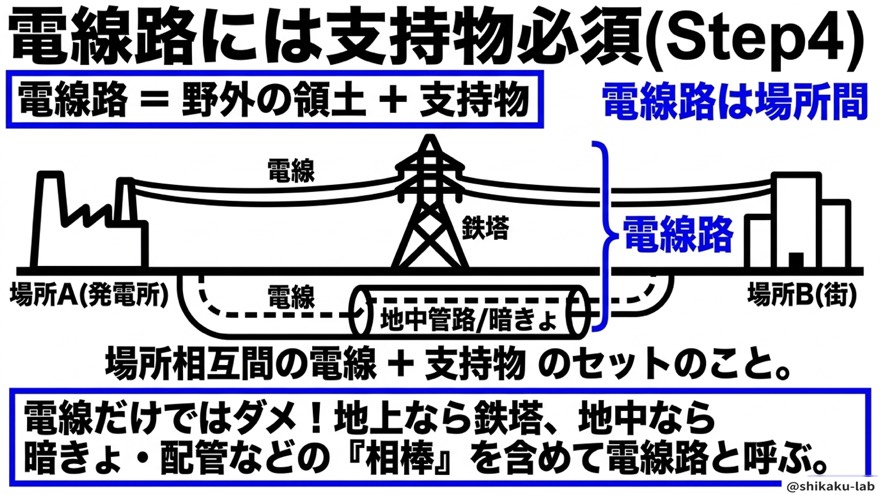

ステップ4：電線路は「場所間＋支持物」

4つ目の領土は電線路。配線が屋内限定の小さな領土だったのに対して、こちらは一気にスケールが大きくなります。

電線路とは、場所と場所の間をつなぐ、電線＋支持物のセットです。たとえば発電所（場所A）から工場（場所B）まで。その間に鉄塔が並び、電線が張られている——あの全体が電線路です。

ここで落としてはいけないのが支持物です。

施設のしかた	相棒（支持物・設備）
地上（架空）	鉄塔・電柱など
地中	暗きょ・配管など

電線だけでは電線路になりません。 支える相棒を含めて、はじめて電線路と呼びます。電線と支持物の二人三脚、と覚えてください。

「電線路は場所間」。場所と場所をつなぐ、支持物つきの電線。ここまでで4つの領土が確定しました。

なお、電技の用語をひととおり押さえたら、次は「その設備にどう触れさせないか」という話が待っています。そのあたりが不安な人は、電技その１｜接触防護措置と簡易接触防護措置を『2.3／2.5・1.8／2.0』で一発整理を先に読んでおくと、電技の全体像が一気につながります。

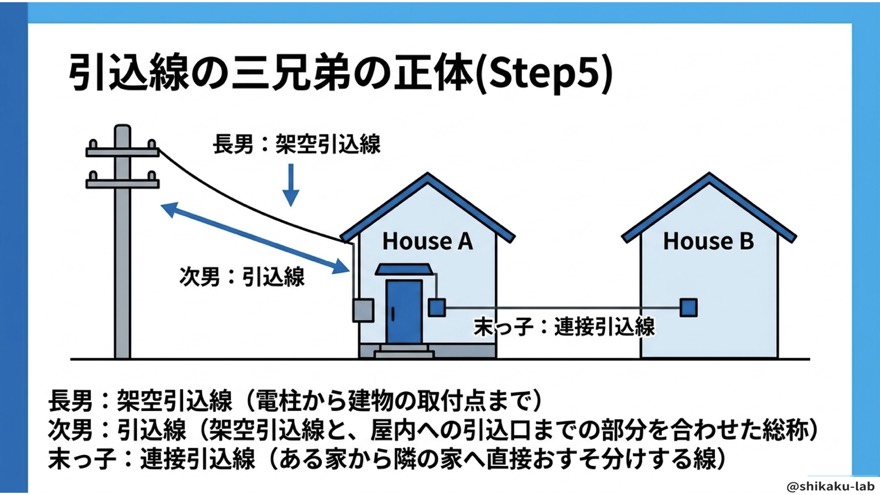

ステップ5：引込線は「三兄弟」

最後の領土は応用編、引込線です。ここだけは、正直ちょっと細かい。というのも、引込線は三兄弟だからです。

電柱から2軒の家（ハウスA・ハウスB）へ電気を届ける場面を想像してください。線の引き方によって、呼び名が3つに分かれます。

兄弟	名前	範囲
長男	架空引込線	電柱から建物の取付け点まで、空を架けて渡る線
次男	引込線	架空引込線＋屋内の引込口までを合わせた総称
末っ子	連接引込線	1軒目（ハウスA）から隣の建物（ハウスB）へ渡していく線

ややこしいのは、長男と次男が「別々のもの」ではなく、次男が長男を含んでいるという点です。

「架空」が付けばゴールは取付け点。「架空」が付かなければゴールはもっと奥の引込口。

ここが引っ掛けどころです。名前が1文字違うだけで、範囲の終点が変わります。

そして末っ子の連接引込線。これは、1軒目から隣の家へ「お裾分け」するように線を渡していくものです。本来、責任分界点の考え方からすれば、電柱から各建物へ直接引き込むのが基本。ただ、土地の状況などで直接引けない場合に、この連接引込線が使われます。

……そしてこの末っ子が、次のステップで大事件を起こします。

ステップ6：最大の罠「特別高圧での連接引込線は禁止」

ここが、この単元でいちばん狙われるポイントです。太字どころか、赤線で囲んでおいてください。

特別高圧での連接引込線の施設は、禁止。

隣の建物へ電気を渡す「お裾分け」は、高い電圧では行ってはいけないというルールです。特別高圧のような高い電圧で、隣の家まで線を渡していく——想像しただけで物騒でしょう。だから一発アウトなのです。

そして実際の運用としても、連接引込線は住宅などの低圧が中心です。試験でこの言葉を見たら、「高い電圧ではダメ」という感覚を先に思い出してください。

電圧の種別そのもの（低圧・高圧・特別高圧の境目）がまだ怪しい人は、電技その１：電圧の種別と最大使用電圧『ナナロク！直流750・交流600』で感電火災を防ぐ第一歩を先に押さえておくと、この論点が一気に腹落ちします。

ステップ7：〇×クイズで手応えを確かめる

ここまでの内容を、本番と同じ形で2問だけ試してみましょう。

問1：電線と弱電流電線

電線と弱電流電線は、法規上まったく同じものとして扱われる。〇か×か。

答えは ×。エネルギーを運ぶ電線と、信号を運ぶ弱電流電線は、明確に別物として扱われます。「同じものとして扱われる」という一文が引っ掛けです。迷ったら「弱電は信号」を思い出してください。

問2：連接引込線と特別高圧

隣の家へ電気を供給する「連接引込線」は、特別高圧であっても施設することができる。〇か×か。

答えは ×。特別高圧での連接引込線の施設は禁止されています。「〜であっても」「〜でも可能」という言い回しが出てきたら、いったん立ち止まる癖をつけましょう。この形の選択肢は、たいてい何かを許してはいけない場面で使われます。

2問とも×でした。「まったく同じ」「〜であっても」といった強い言い切りは、法規では×の合図になりやすい——これは他の単元でも使えるコツです。

ステップ8：テリトリー完全制覇マップ

最後に、攻め落とした5つの領土を1枚の地図で見ておきましょう。

発電所からスタートして、鉄塔・電柱を経由し、引込線で家に入り、家の中を配線が走る。その全体を貫いて電気が通るルートが電路。そして、そこから少し離れたところに、通信・情報を運ぶ弱電流電線が別枠で描かれている——これが5用語の位置関係です。

用語をバラバラの単語として覚えると混ざりますが、位置関係で覚えると混ざりません。試験中に迷ったら、頭の中でこの地図を1枚描いてください。

そしてもう一つ、強くおすすめしたいことがあります。この地図を、一度でいいので自分の手で紙に描いてみてください。 絵の上手い下手はまったく関係ありません。手を動かして描いたものは、読んだだけのものとは記憶の残り方が違います。

まとめ

用語	キーワード
電路	通常使用の経路（異常時は含まない）
電線	電力（強電）を流す
弱電流電線	通信・情報。電線とは別物
配線	屋内限定
電線路	場所間＋支持物
架空引込線	電柱 → 建物の取付け点
引込線	架空引込線＋引込口までの総称
連接引込線	隣の建物へ渡す線。特別高圧は禁止

迷ったら、この言葉に帰ってきてください。

電路つよし、弱電は信号、配線は屋内、電線路は場所間

法規は「暗記科目だから苦手」と言われがちですが、実際に苦しいのは暗記そのものではなく、整理されていない状態で覚えようとすることです。今日のように領土を1つずつ確定していけば、覚える量は同じでも、頭に入る速さがまるで違ってきます。1度で完璧にしようとせず、何度でもここに戻ってきてください。

⚠ ここを間違える人が多い

この単元で実際に取りこぼしが起きるのは、次の2か所です。

❌ 「電路」を、電気が流れうる場所すべてだと思っている

→ ✅ 電路は通常の使用状態で電気が通る道です。故障して電気が意図しない経路へ流れた、といった異常時のルートは電路には含めません。「電路つよし」で範囲の広さを覚えるのは正解ですが、広いのは“普段使いの道”の中で広いということ。ここを取り違えると、異常時を絡めた選択肢で足をすくわれます。

❌ 「架空引込線」と「引込線」を、まったく別の線だと思っている

→ ✅ この2つは入れ子の関係です。架空引込線は電柱から建物の取付け点まで。引込線は、そこからさらに屋内の引込口までを含めた総称。つまり引込線の中に架空引込線が入っているわけです。「架空が付くか付かないかで、ゴールが取付け点か引込口かが変わる」と一言で押さえておけば、名前の似た選択肢を並べられても切り分けられます。

もう一つ、ついでに注意したいのが電線路の「支持物」を忘れることです。電線が張ってあるだけの絵を見て「これが電線路」と答えてしまうと不正解。鉄塔や電柱、地中なら暗きょや配管まで含めて電線路です。相棒とセットで一人前、と覚えておきましょう。

よくある質問

Q. 「電路」と「電線路」は、どちらが広い範囲なんですか？

見ている軸が違うので、単純な大小では比べられません。電路は「電気が通る道かどうか」という機能で切った区分、電線路は「場所と場所をつなぐ設備かどうか」という設備の形で切った区分です。ですから、ある1本の線が電線路であり、同時に電路でもある、ということが普通に起こります。試験では「どちらが広いか」ではなく「その定義に当てはまるか」を問われますので、それぞれの定義を独立して覚えるのが正解です。

Q. 弱電流電線も「電線」と名前が付いているのに、なぜ別扱いなんですか？

役割がまったく違うからです。電線は電力（エネルギー）を運びます。一方の弱電流電線が運ぶのは信号（情報）で、電力を送るための線ではありません。運ぶものが違えば、必要な安全対策も、守るべきルールも変わってきます。だから法規は、名前が似ていても最初からきっちり分けているのです。試験で「電線には弱電流電線を含む」といった選択肢が出たら、迷わず切ってください。

Q. 連接引込線が禁止されるのは、そんなに危ないことなんですか？

イメージで掴んでおくのが早いです。連接引込線は、1軒目の建物を経由して、その先の隣の建物まで線を渡していく形になります。つまり電気が他人の敷地・建物をまたいでいくわけです。低圧なら現実に住宅などで使われていますが、これが特別高圧のような高い電圧になると、万一のときの影響が「隣近所でご迷惑」では済まないレベルになります。だから特別高圧では認めない。危険の大きさと、線が通る場所の性質、この2つで考えると納得しやすいはずです。

なお、こうした「危ないものにどう触れさせないか」という考え方は電技全体を貫くテーマです。興味が湧いた人は、電技その１｜高圧・特高機器の『触れるな3点セット』で危険防止をスッキリ攻略や、工事方法の側から攻める電技その１｜どんな場所でもOK『オールマイティ工事4種』を一気に攻略も合わせて読んでみてください。今日の5用語が土台になっているのが分かるはずです。
