理論科目の勉強を進めていて、「電気力線」のページで手が止まった経験はありませんか。

矢印がたくさん描かれた図、$F=QE$ という式、そして「導体内部には発生しない」といった細かいルールの羅列。目に見えないものを説明されても頭に入ってこず、「ここは捨て問でいいや」とページを閉じてしまう——これが、独学者が静電気分野でつまずく典型的なパターンです。

でも、安心してください。電気力線は、公式を覚える単元ではありません。目に見えない力を「絵」に描いて読むための道具です。道具の使い方さえ分かれば、暗記は要りません。この記事を読み終えるころには、あの矢印だらけの図が「読める図」に変わっているはずです。

この記事で身につくこと

身につくこと	到達レベル
電界とは何かを一言で言える	「電荷に力が働く空間」と即答できる
$F=QE$ の意味が説明できる	記号ではなく「1C あたりの力」として理解できる
電気力線の5大ルールが言える	向き・性質・導体・一致・密度を順に挙げられる
本数と密度の式が使える	$N=Q/\epsilon$、$E=N/A$ を迷わず立てられる
導体の引っ掛けに引っかからない	「導体内部はゼロ本」を反射で答えられる

暗記フレーズ：電界は力の向き、電気力線は見える化

この単元で覚えるべきことは、たった2つの言葉に集約できます。

電界 ＝ 力の向き 電気力線 ＝ 見える化

この2フレーズが、これから出てくるすべてのルールの土台になります。

なぜこの2つで足りるのか。それは、電界も電気力線も公式そのものではなく、目に見えない静電力を直感的に扱うための「道具」だからです。

工場のタンクに残量計が付いているのを見たことがあるでしょうか。タンクの中身は外から見えませんが、メーターの針を見れば「あと半分ある」と一目で分かります。電気力線もこれとまったく同じ発想で、見えないエネルギーの向きと強さを、線の向きと密集度に置き換えているのです。

なぜ「捨て問」になってしまうのか

本題に入る前に、多くの受験者がこの単元でつまずく理由を整理しておきます。原因が分かれば、対策も立てられるからです。

つまずく原因	何が起きているか	この記事での解決策
目に見えない	「空間に電界がある」と言われてもイメージが湧かない	矢印の図に置き換えて考える
公式の丸暗記	$F=QE$ を記号として覚えるので、意味が分からず忘れる	「1C あたりの力」と意味から入る
ルールが多い	電気力線のルールが5つもあって混乱する	図の見え方に紐づけて1本の流れにする

3つとも心当たりがある、という方が多いのではないでしょうか。これは能力の問題ではなく、アプローチが「暗記」だったことが原因です。ここから先は、暗記ではなく「絵で読む」方法に切り替えていきます。

ステップ1：電界の正体は「空間」

まず最大の関門である「電界」から突破します。

電界とは、ひとことで言えば電荷に静電力が働く空間のことです。点電荷 $Q$ があると、その周りの空間そのものが性質を変え、「ここに電荷を置いたら力を及ぼしますよ」という状態になります。

項目	内容

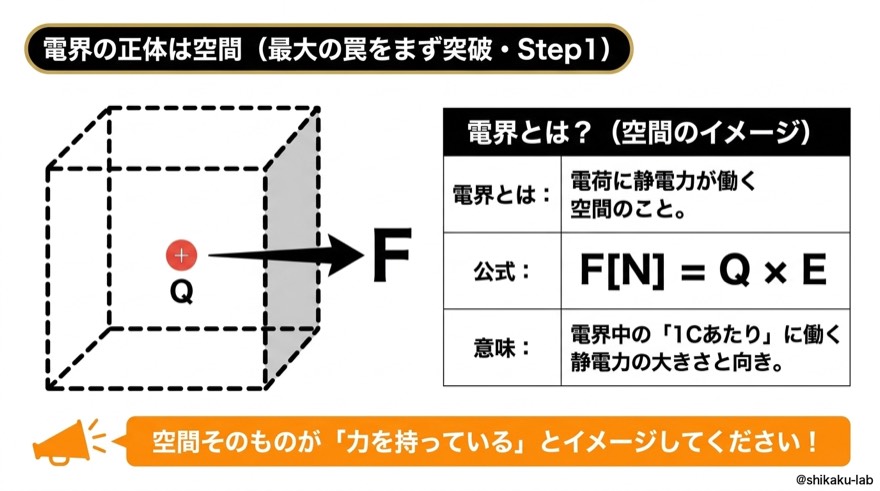

電界とは	電荷に静電力が働く空間
公式	$F=QE$（$F$ の単位はニュートン［N］）
$E$ の意味	電界中の 1C あたりに働く静電力の大きさ

$F=QE$

この式の読み方がポイントです。$E$ は「1C あたりに働く力」ですから、そこに $Q$ ［C］の電荷を置けば、力は $Q$ 倍になる——ただそれだけの話です。単価×個数＝合計金額と、まったく同じ構造をしています。

空間そのものが「力を持っている」とイメージしてください。この感覚がつかめると、以降のルールがすべて素直に入ってきます。

点電荷から電界を求める手順そのものが怪しいという方は、先に静電気の公式、丸暗記はもう終わり。「点電荷→電界→力→エネルギー」で9割が救われるを読んでおくと、この先の理解がぐっと早くなります。

ステップ2：ルール1「正から負へ向かう矢印」

ここから電気力線の5大ルールに入ります。まずは向きです。

ルール1とルール4は、セットで覚える

ルール	内容

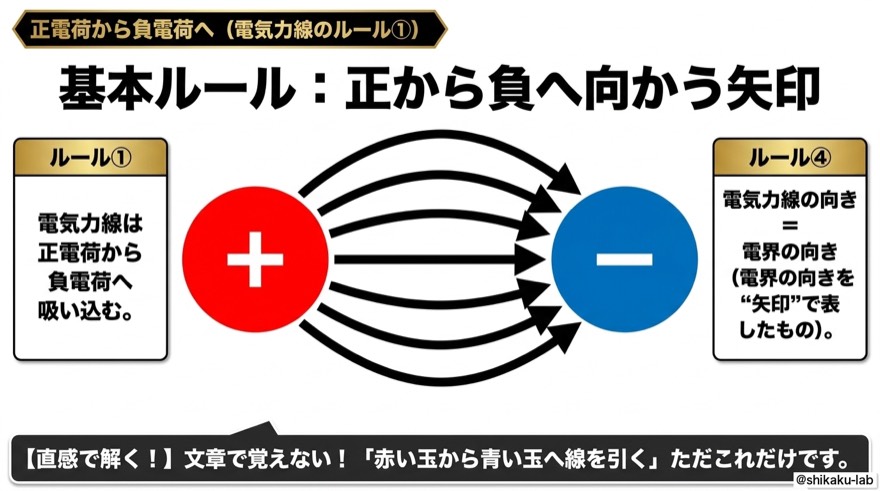

ルール1（向き）	電気力線は正電荷から出て、負電荷へ吸い込まれる
ルール4（一致）	電気力線の向き ＝ 電界の向き

この2つがセットになることで、暗記フレーズの「電界＝力の向き」がそのまま図の上で確認できるようになります。つまり、矢印の向きを見れば、そこに正電荷を置いたときに力がどちらへ働くかが分かるわけです。

図を描くときのコツは、文章で覚えないことです。「赤い玉（正電荷）から出発して、青い玉（負電荷）へ線を引く」。それだけで向きは間違えません。

ステップ3：総本数 $N=Q/\epsilon$ は「本数を数えているだけ」

次に、「何本の線を引くのか」を決める式です。式を見た瞬間に身構えてしまう方が多いのですが、やっていることは本数の計算だけです。

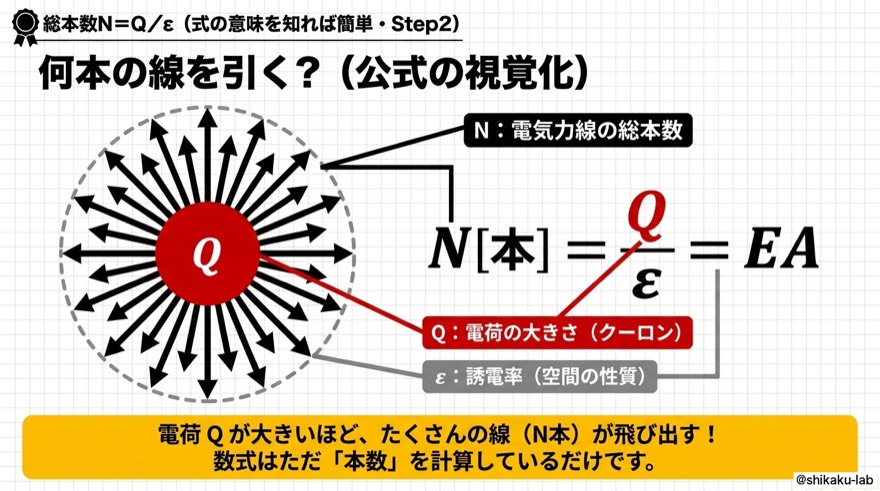

$N=\frac{Q}{\epsilon }=EA$

記号	意味	単位
$N$	電気力線の総本数	本
$Q$	電荷の大きさ	［C］
$\epsilon$	誘電率（線の通りやすさ）	［F/m］
$A$	線が貫く面の面積	［m²］

読み方はシンプルで、電荷 $Q$ が大きいほど、飛び出す線の本数が多くなる。電荷が3倍になれば、線も3倍出てきます。式が難しく見えるのは記号のせいであって、意味は「本数の勘定」に過ぎません。

誘電率 $\epsilon$ が分母にあるのは、周りの物質が線を通しにくいほど本数が減る、という関係を表しています。真空中と誘電体中で式の形が変わる話が不安な方は、静電力の公式は『真空＝9×10⁹、真空以外＝1/4πε』で一発攻略で整理しておくと、この $\epsilon$ の扱いに迷わなくなります。

ステップ4：ルール2「ゴムのように縮む」

3つ目のルールは、線どうしの関係です。

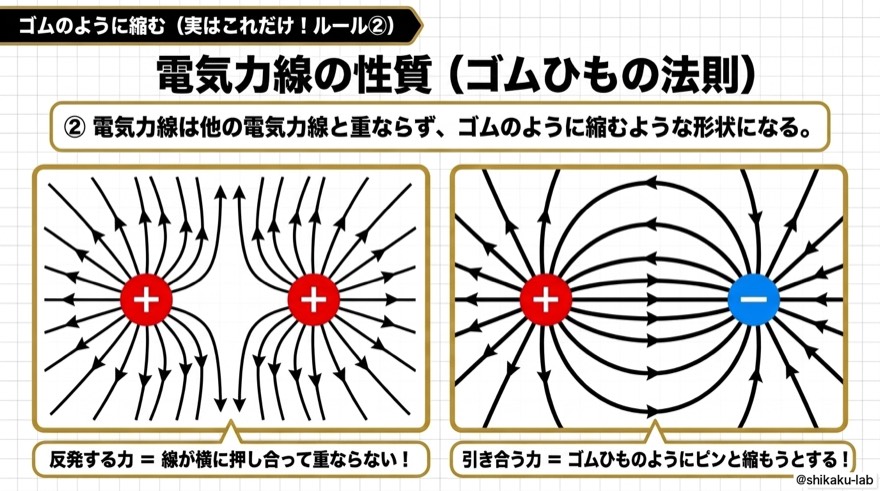

電気力線は他の電気力線と重ならず、ゴムひものように縮もうとする性質を持っています。線を単なる図形ではなく、張力のあるゴムひもだと思うと、図の形が納得できます。

電荷の組み合わせ	働く力	線の形
正と正（同符号）	反発する	互いに押し合い、重ならずに避け合う
正と負（異符号）	引き合う	ゴムひものようにピンと引っ張られる

同符号どうしが反発し、異符号どうしが引き合うという関係は、静電力の基本そのものです。線の形は、その力関係を絵にしただけと考えてください。

ステップ5：ルール3「導体内部はゼロ本」

ここが本記事の最重要ポイントです。試験で最も狙われる引っ掛けが、このルールから作られます。

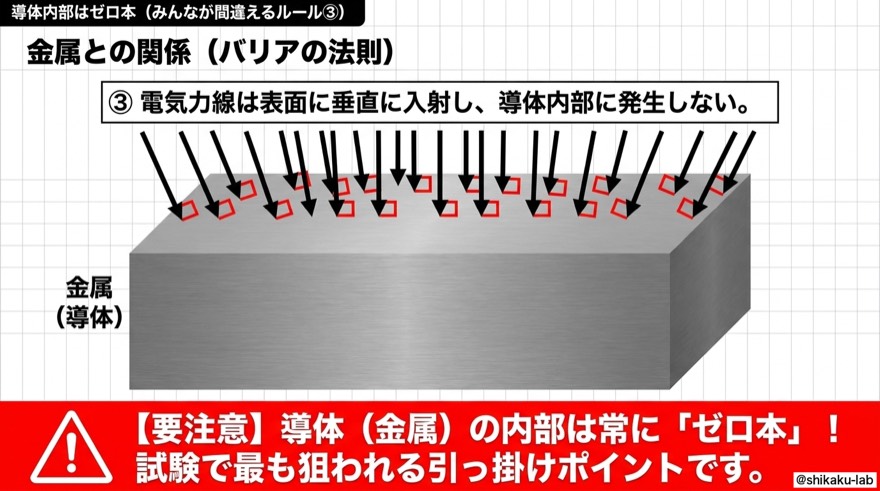

電気力線は、導体（金属）の表面に垂直に入射し、導体内部には発生しません。金属がバリアのように線をはね返す、と覚えると忘れにくくなります。

場所	電気力線	電界
導体の外側	存在する	存在する
導体の表面	垂直に入射する	表面に垂直
導体の内部	ゼロ本	ゼロ

押さえどころは2つです。「内部はゼロ本」だけでなく、「表面には必ず垂直」も同じくらい出題されます。斜めに突き刺さっている図が出てきたら、その時点で誤りだと判断できます。

ステップ6：ルール5「密度 ＝ 電界の大きさ」

最後のルールは、線の「密集度」です。

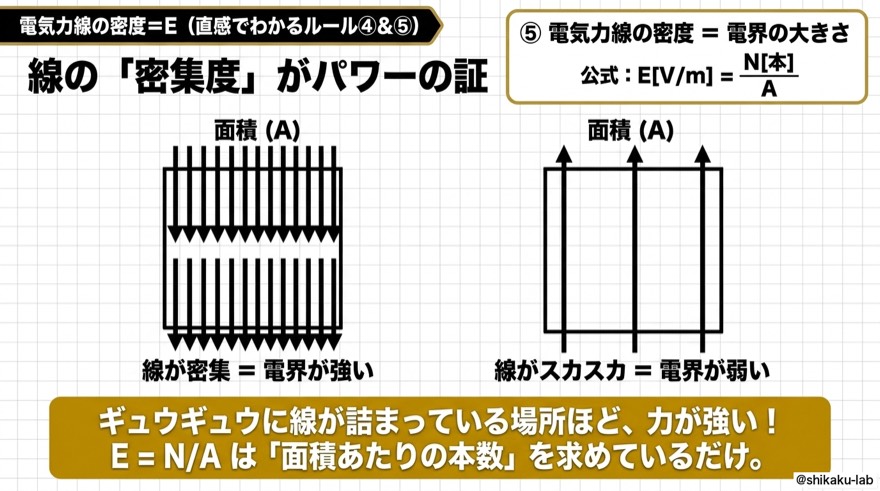

$E=\frac{N}{A}$

線の見え方	電界
面積 $A$ の中に線が密集している	電界が強い
面積 $A$ の中に線がスカスカ	電界が弱い

$E$ ［V/m］は「面積あたりの本数」を計算しているだけです。$N=Q/\epsilon$ で総本数を出し、それを面積で割れば電界の大きさになる——ここまで来ると、電気力線に関する式が2本しかないことに気づくはずです。

この「電荷 → 電束 → 電気力線 → 電界」という並びで計算を進める流れそのものを整理したい方は、電界計算は「電荷→電束→電気力線→電界」の一直線フローで攻略が計算手順の地図として役立ちます。

ステップ7：確認問題で使ってみる

ルールが揃ったところで、実際の出題形式で確かめてみましょう。

問　電界中にポツンと置かれた金属球がある。この金属球の「内部」の電界の強さはどれか。 A. 電界と同じ強さ　　B. 表面積に比例する　　C. ゼロ

答えは C. ゼロ です。理由はただ一つ、電気力線は導体内部には発生しないから。ルール3を覚えていれば、計算を一切せずに一瞬で選べます。

選択肢Bの「表面積に比例する」のように、それらしい数式的な表現を並べて迷わせてくるのが、この単元の出題パターンです。導体と聞いたら、まず内部ゼロを疑う。この反射をつくっておくと、本番で時間を稼げます。

まとめ

迷ったらこの言葉に戻ってください。電界 ＝ 力の向き、電気力線 ＝ 見える化。

#	分類	内容
1	向き	正電荷から負電荷へ。$N=Q/\epsilon =EA$
2	性質	重ならず、ゴムのように縮む
3	金属	表面に垂直に入射し、導体内部はゼロ本
4	一致	電気力線の向き ＝ 電界の向き
5	密度	密度 ＝ 電界の大きさ。$E=N/A$

この5行が言えるようになれば、電気力線と電界の問題は確実な得点源になります。一度で完璧にしようと気負う必要はありません。図を見て「向きは？ 密度は？ 導体は？」と自問する癖がつけば、それで十分です。

⚠ ここを間違える人が多い

この単元の失点は、ほとんどが同じ3か所から出ています。逆に言えば、ここさえ潰せば得点が安定します。

❌ 電気力線の向きを、電流や電子の動きと混ぜてしまう

「電子はマイナスからプラスへ動く」という知識が邪魔をして、電気力線も負電荷から出ると思い込んでしまうケースです。

✅ 正しくは、電気力線は正電荷から出て、負電荷へ入る。電子の移動方向や回路の電流とは別の話だと、頭の中で棚を分けておいてください。選択肢に「負電荷から出る」と書かれていたら、その時点で誤りです。

❌ 導体の表面に、線が斜めに刺さった図を正しいと思ってしまう

点電荷から放射状に線が広がる図と、床に置かれた導体板が組み合わさった問題でよく起こります。放射状という印象に引きずられて、斜めのまま床に突き刺さっている図を選んでしまうのです。

✅ 正しくは、導体の表面に入る直前で、線は必ず向きを変えて垂直に入射する。導体の表面はどこも同じ電位なので、垂直以外の入り方は成立しません。「導体が出てきたら、接する瞬間だけは垂直」と条件づけて覚えましょう。

❌ 線がつながっている＝同じ符号、と読んでしまう

2つの電荷が線で結ばれている図を見て、「つながっているのだから仲間（同符号）だろう」と直感で判断してしまう誤りです。

✅ 正しくは逆で、線が出る側が正、線が入る側が負。矢印の向きを1本たどるだけで符号は確定します。線の本数を数えれば電荷の大きさの比まで分かるので、図問題ではまず矢印の向きと本数を確認する、を手順として固定してください。

過去問ではこう出た

電気力線と電界は、理論科目で繰り返し問われている定番テーマです。実際に出題された年度は次のとおりです。

出題年度	問番号
平成29年	問1
令和1年	問15
令和2年	問2
令和4年下期	問1

並べてみると分かるとおり、問1・問2という理論科目の冒頭に置かれることが多いのが特徴です。序盤で出てくるということは、時間をかけずに処理したい問題ということでもあります。

出題形式は、5つの記述文から正しいもの（あるいは誤っているもの）を選ばせる正誤判定と、電気力線の図の正しい描かれ方を選ばせる図問題が中心です。どちらも計算量は多くありません。5大ルールを「向き・性質・金属・一致・密度」の順に照合していけば、選択肢を機械的に切っていけます。

電験ジムで実際に解いてみる

よくある質問

Q. 電気力線と電束線は、何が違うのですか？

どちらも電界を線で表したものですが、本数の決まり方が違います。電気力線の総本数は $N=Q/\epsilon$ で、周りの物質の誘電率 $\epsilon$ によって変わります。一方の電束は電荷 $Q$ ［C］に対して $Q$ 本と決まっていて、物質が変わっても本数は変わりません。

つまり、物質の影響を受けるのが電気力線、受けないのが電束という整理になります。問題文に「誘電率」「比誘電率」という言葉が出てきたら、電気力線側の話だと見当がつきます。

Q. 電界の単位は［V/m］なのに、なぜ「1C あたりの力」なのですか？

どちらも同じものを別の角度から言っているだけです。$F=QE$ を変形すると $E=F/Q$ となり、単位は［N/C］、つまり「1C あたりのニュートン」になります。

一方で電界は「1m あたりの電位差」でもあるため［V/m］と書かれます。この2つは単位として等しく、［N/C］＝［V/m］です。試験では［V/m］表記が主流なので、そちらに慣れておけば問題ありません。

Q. 導体内部の電界がゼロなのは、なぜですか？

導体の中には自由に動ける電子があるからです。もし内部に電界が残っていれば、その力を受けて電子が動き続けてしまいます。実際には電子が瞬時に移動して表面に偏り、その偏りが外からの電界を打ち消す向きの電界をつくります。

結果として、内部では外からの電界と打ち消しの電界がちょうど釣り合い、合計してゼロに落ち着くわけです。「電子が動ける以上、内部に力は残れない」と理屈で押さえておくと、暗記に頼らず答えられます。
