周期と周波数を「1秒間に何回まわるか」で一発理解する

この記事で身につくこと

理論科目を順調に進んできた人でも、「交流」に入った瞬間に手が止まる——これは本当によくある話です。直流のときはあれほど素直だった式に、いきなり $f$ や $T$ や $\omega$ や $\pi$ が入り込んでくるからです。

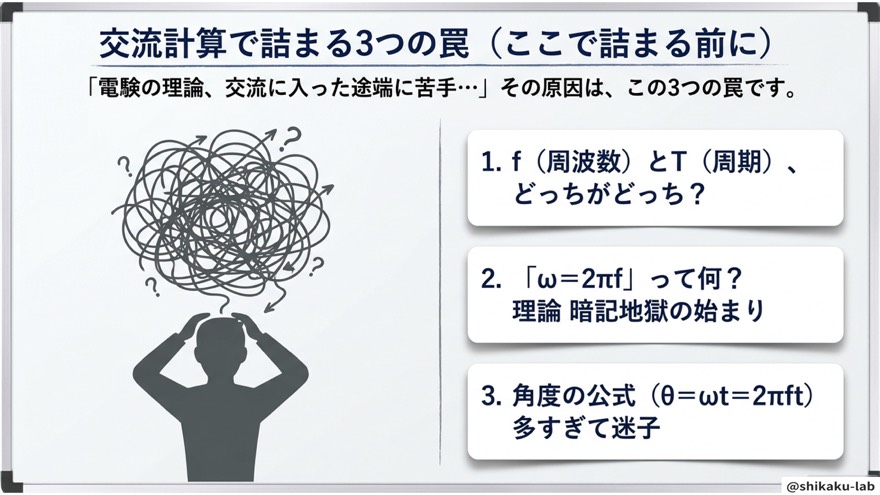

しかし安心してください。交流の入口で迷う原因は、突き詰めると次の3つしかありません。

つまずきの罠	内容	この記事での答え
① 記号の混同	周波数 $f$ と周期 $T$、どっちがどっち？	「回数」と「時間」の対比で覚える
② 意味不明な式	$\omega =2\pi f$ の $2\pi$ はどこから来た？	1周ぶんの角度 × 1秒の回転数、ただの掛け算
③ 公式が多すぎる	$\theta =\omega t=2\pi ft=2\pi t/T$ …どれ？	覚えるのは $\theta =\omega t$ の1本だけ

この3つは、それぞれ別々の難しさに見えます。ところが実際には、たった1文の暗記フレーズで全部つながってしまいます。この記事を読み終えるころには、「覚える公式が減った」という感覚を持ってもらえるはずです。

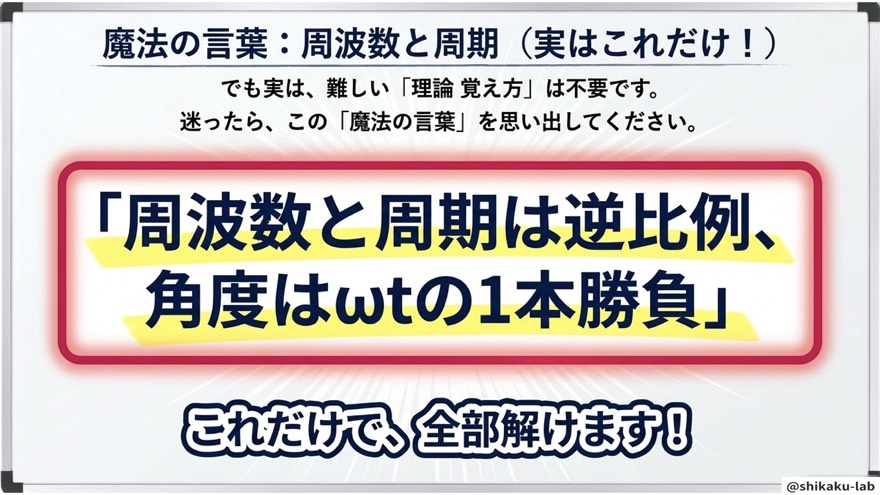

暗記フレーズ：周波数と周期は逆比例、角度はωtの1本勝負

周波数と周期は逆比例、角度はωtの1本勝負

前半の「周波数と周期は逆比例」が、罠①への答えです。後半の「角度はωtの1本勝負」が、罠③への答えになります。

では罠②はどこにあるかというと、後半に出てくる $\omega$ そのものです。$\omega$ の中身が分かってしまえば、$\omega =2\pi f$ を丸暗記する必要はなくなります。つまりこの1文に、3つの罠の答えが全部入っているわけです。

進め方は素直に、前半 → 後半の順でいきましょう。まずは $f$ と $T$ の区別からです。

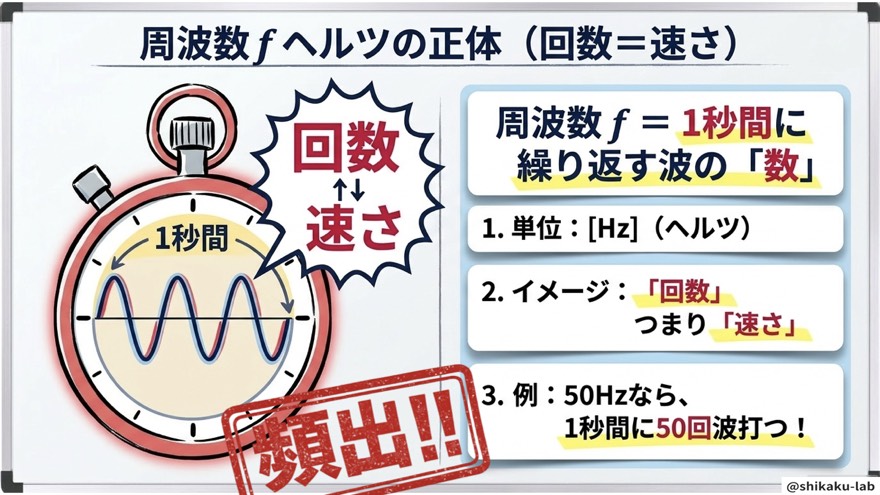

ステップ1：周波数 f は「回数」＝速さ

周波数 $f$ の定義は、1秒間に繰り返す波の数です。ストップウォッチで1秒を区切って、その中に波が何個入っているかを数えたもの、と考えてください。

項目	内容
記号	$f$
単位	ヘルツ［Hz］
定義	1秒間に繰り返す波の数
イメージ	回数、つまり速さ
例	50Hz なら、1秒間に50回も波打っている

大事なのは、$f$ が「数」だということです。数が多いほど、その波は忙しく振動している。だから $f$ は「速さ」の仲間なのだ、と押さえておきましょう。1秒間に50回というのは目で追える速さではありませんが、式の上ではただの回数にすぎません。

ちなみに単位のヘルツは、電磁波を実験で確かめた物理学者の名前に由来します。人名が単位になるのは、それだけ大きな発見だった証です。

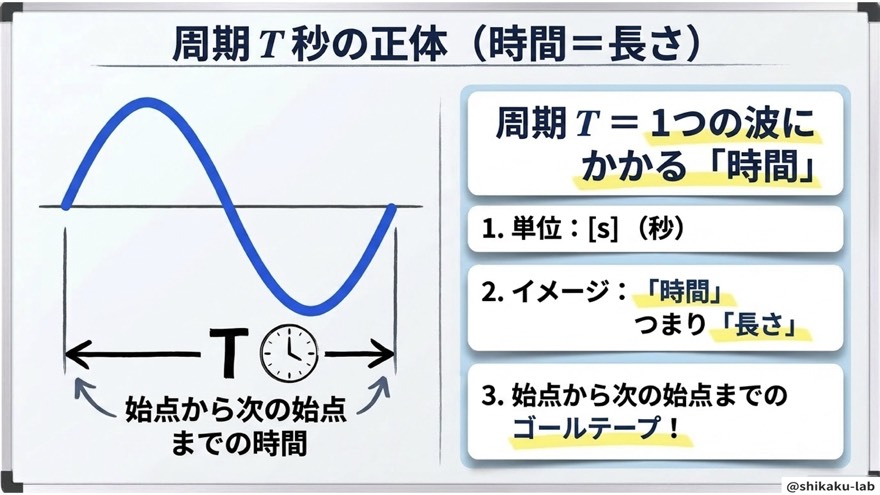

ステップ2：周期 T は「時間」＝長さ

続いて周期 $T$ です。こちらは、1つの波が始まってから、次の波が始まるまでの時間を指します。波1個ぶんにかかる時間、と言い換えてもかまいません。

項目	内容
記号	$T$
単位	秒［s］
定義	始点から次の始点までの時間
イメージ	時間、つまり長さ
例え	1周を走りきるまでのゴールテープ

ここで、ステップ1と並べてみてください。$f$ が「速さ」で、$T$ が「長さ」。まったく別の量です。この対比さえ頭に入れば、$f$ と $T$ を取り違えることはもうありません。どっちがどっちだったか迷ったら、単位を思い出すのも有効です。Hz なら回数の話、秒なら時間の話です。

グラフから周期を読み取るときの注意

試験では、波形のグラフを見せて「1周期はどこからどこまでか」を読ませる問題も出ます。ここでよくやってしまうのが、山だけを数えて周期を半分にしてしまうミスです。

1周期は「山と谷でワンセット」。 山だけ、あるいは谷だけで区切ると半分になってしまいます。

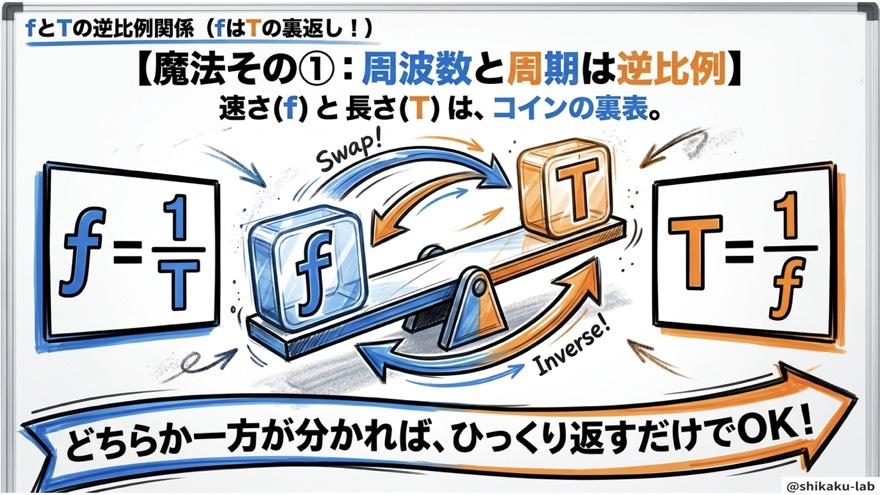

ステップ3：fとTは逆比例——コインの裏表

ここが暗記フレーズの前半です。$f$ と $T$ は、互いに逆数の関係にあります。

$f=\frac{1}{T}T=\frac{1}{f}$

2本並んでいますが、同じことを左右から言っているだけです。式で書かれると身構えてしまいますが、中身はごく当たり前の話です。速く波打つ（$f$ が大きい）ほど、波1個にかかる時間（$T$）は短くなる。逆に、ゆっくり波打てば1個ぶんの時間は長くなる。それだけのことです。

逆比例とは「片方が2倍になれば、もう片方は半分になる」関係のことでした。周波数が2倍になれば周期は半分——グラフでいえば、波がぎゅっと詰まるイメージです。

実戦での使い方はシンプルで、どちらか一方が分かれば、ひっくり返すだけ。覚える式は $f=1/T$ の1本で十分で、中学で習った式変形をすれば $T=1/f$ はすぐ出てきます。

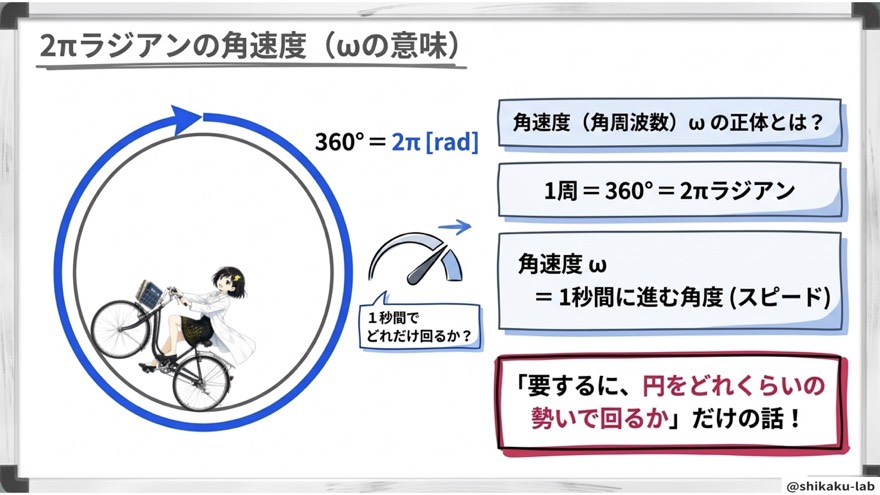

ステップ4：ωの正体は「1秒間に進む角度」

ここから後半です。まず $\omega$（オメガ）が何者なのかをはっきりさせましょう。

出発点は、1周＝360°＝$2\pi$［rad］という弧度法の約束です。そのうえで $\omega$ は、1秒間に進む角度を表します。つまり、円をどれくらいの勢いで回っているかという「回る速さ」にすぎません。

$1\text{周}=360°=2\pi [\text{rad}]$

弧度法のところが怪しいという方は、先に弧度法ラジアンを「1周＝2π」だけで攻略するを読んでおくと、この先がぐっと軽くなります。同じように、$\omega$ そのものの扱いに不安があれば角速度ωと回転速度nを「1秒でどれだけ回るか」で攻略するが下地になります。

「角速度」と「角周波数」は同じもの

$\omega$ には呼び名が2つあります。ここで別物だと思ってしまう人がとても多いのですが、指しているものは同じです。

呼び方	どう見ているか	単位
角速度	円を回転しているものとして見たとき	rad/s
角周波数	波として見たとき	rad/s

見る角度が違うだけで、正体は「1秒あたりに進む角度」。呼び方の違いに惑わされないようにしてください。

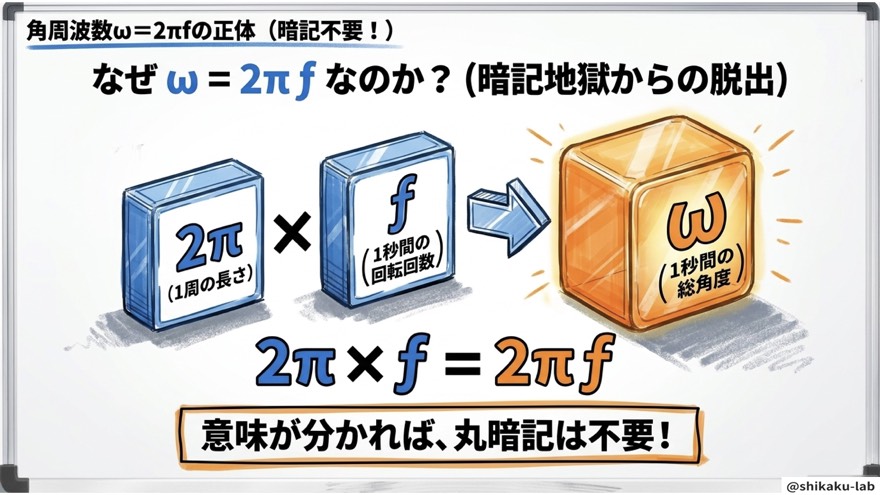

ステップ5：ω＝2πf は暗記ではなく掛け算

いよいよ、多くの受験者が「暗記地獄」と感じる式です。ところが、ステップ4まで読んだ方にはもう答えが見えているはずです。

• 1周ぶんの角度は $2\pi$［rad］
• 1秒間に $f$ 回まわる

だとすれば、1秒間に進む角度は「1周ぶんの角度 × 1秒間の回数」で出ます。

$\omega =2\pi \times f=2\pi f[\text{rad/s}]$

式変形ですらありません。2つの数を並べて掛けただけです。ここが今回いちばんお伝えしたいところで、意味が分かってしまえば $\omega =2\pi f$ を丸暗記する必要はなくなります。試験本番で公式が飛んだときも、その場で作り直せる——これが何よりの保険になります。

数値でも確かめておきましょう。東日本の $f=50$Hz なら、

$\omega =2\times 3.14\times 50\fallingdotseq 314[\text{rad/s}]$

前回の角速度の記事で扱った値ときちんと一致します。式が正しく働いている証拠です。

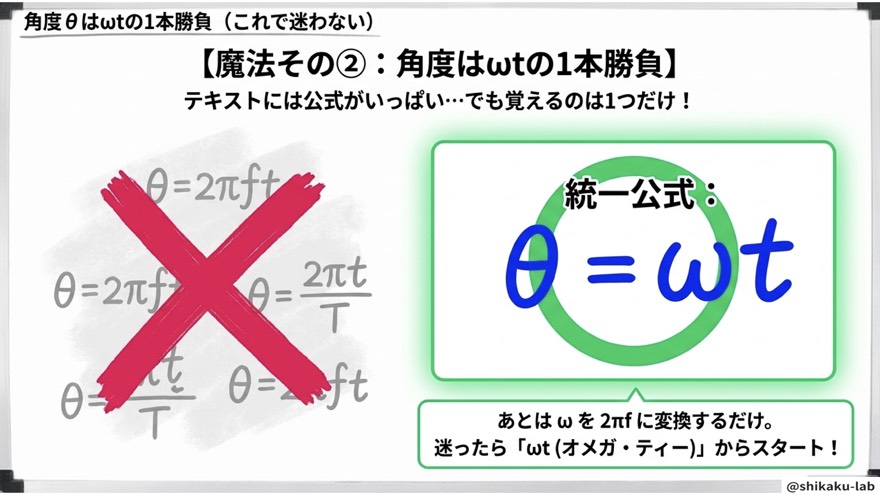

ステップ6：角度は θ＝ωt の1本勝負

テキストを開くと、角度を求める式が何種類も並んでいます。$\theta =\omega t$、$\theta =2\pi ft$、$\theta =2\pi t/T$ ——これを全部覚えるのかと思うと、げんなりしますよね。

結論から言えば、覚えるのは1本だけです。

$\theta =\omega t$

他の形は、すべてここから作れます。作り方も単純で、これまでのステップで手に入れた式を代入するだけです。

作りたい形	やること	結果
$f$ を使いたい	$\omega$ に $2\pi f$ を代入	$\theta =2\pi ft$
$T$ を使いたい	さらに $f=1/T$ を代入	$\theta =\frac{2\pi t}{T}$

ここで、前半でやった逆比例が効いてきます。$f$ と $T$ の関係を押さえておいたおかげで、$T$ の形まで自力で出せるわけです。前半と後半が、ここで合流しました。

迷ったら $\theta =\omega t$ に戻る。 出発点が1つに決まっていれば、どの形を要求されても慌てずに済みます。

ステップ7：実戦クイズで確かめる

ここで一度、手を動かしてみましょう。

問題：日本の商用電源周波数のうち、東日本は50Hzです。このときの周期 $T$ は何秒でしょうか。 ヒント：魔法フレーズの前半「○○と○○は逆比例」

——考えてみてください。

求めたいのは周期なので、$T=$ の形を使います。

$T=\frac{1}{f}=\frac{1}{50}=0.02[\text{s}]$

答えは 0.02秒。割り算1回で終わりました。拍子抜けするほど簡単ですが、そこが大事なところで、式の意味さえ分かっていれば計算は一瞬なのです。

なお、電験の問題では $f$ が与えられて $T$ を自分で出させるパターンが非常に多いです。商用周波数は基本的に50か60しかないため、問題文には $f$ のほうが登場しやすいわけです。$T=1/f$ は反射的に出せるようにしておきましょう。

ステップ8：正弦波の式に当てはめる

ここまでの内容が、実際の交流の式の中でどう使われているかを見てみましょう。交流電圧の瞬時値は、次の形で表されます。

$v=V_m\sin (\omega t)$

注目してほしいのは、サインのカッコの中身です。ここに入っている $\omega t$ は、まさにステップ6の統一公式 $\theta =\omega t$ そのものです。つまり、交流の式の心臓部には今回の内容がそのまま埋め込まれているわけです。

だから、問題文に $v=V_m\sin (2\pi ft)$ と書かれていても、慌てる必要はありません。$2\pi f$ は $\omega$ の別の姿にすぎないからです。周期 $T$ が与えられて角度を求めさせる問題も、$\theta =\omega t$ から出発して $\omega$ を $2\pi /T$ に置き換えれば対応できます。

見た目	正体
$\sin (\omega t)$	基本形
$\sin (2\pi ft)$	$\omega$ を $f$ で書いただけ
$\sin (2\pi t/T)$	さらに $f$ を $T$ で書いただけ

表記が変わっても、中身は同じ角度です。この感覚を持っておくと、問題文の見た目に振り回されなくなります。なお、この $V_m$（最大値）と実効値の区別でつまずく方も多いので、続けて瞬時値・最大値・実効値・平均値を「4つの顔」で一発整理するまで読んでおくと、交流の入口が完全に固まります。

ステップ9：なぜ日本の周波数は東西で違うのか

少しだけ寄り道を。日本は、東日本が50Hz、西日本が60Hzに分かれています。理由は明治時代の輸入元の違いです。

地域	周波数	ルーツ
東日本	50Hz	ドイツ製の発電機を導入
西日本	60Hz	アメリカ製の発電機を導入

100年以上前の選択が、いまも私たちの生活に残っているわけです。

そして、これは実務上の注意点にもつながります。東西をまたぐ引っ越しをすると、周波数に依存する古い家電——一部のモータや時計など——が正しく動かなくなることがあります。誘導電動機の同期速度は

$N_s=\frac{120f}{p}$

で決まるため、$f$ が変われば回転数も変わってしまうからです。速く回りすぎたり、逆に遅くなったりする。知識が日常の話につながる、電験らしい小ネタです。

試験でも「周波数50Hz」といった形で数値が登場しますから、東西の違いは頭の隅に置いておきましょう。

まとめ

今回の内容を、1枚の表に圧縮します。ここだけ覚えれば交流の入口は突破できます。

記号	名称	単位	定義
$f$	周波数	Hz	1秒あたりの回数（＝速さ）
$T$	周期	s	1波あたりの時間（＝長さ）
$\omega$	角周波数	rad/s	1秒あたりの角度（＝スピード）

3つとも「1秒あたり」か「1波あたり」で整理されているのが分かるでしょうか。そして関係式は次の3本だけです。

関係	式
逆比例	$f=1/T$、$T=1/f$
角周波数	$\omega =2\pi f$
統一角度	$\theta =\omega t$

最初は「交流は公式が多すぎる」と感じていたはずが、3行に収まりました。減らすこと自体が目的ではありませんが、意味でつなげていくと自然にこうなります。

この表は、この先のコイルやコンデンサの計算でも何度も登場します。出発点はいつもこの3つ——ここを固めておけば、後がぐっとラクになります。

最後にもう一度、声に出してみてください。

周波数と周期は逆比例、角度はωtの1本勝負

もう、交流計算の入り口で迷うことはありません。

⚠ ここを間違える人が多い

同じ場所でつまずく人が多いポイントを、先回りして潰しておきましょう。

❌ 「$f$ と $T$、なんとなく似ているから同じようなもの」

✅ まったく別の量です。 $f$ は「1秒間に何回」という回数、$T$ は「1波に何秒」という時間。単位が Hz と s で異なることが、そのまま別物である証拠です。迷ったら「求めたいのは回数か、時間か」を先に決めると、使う式が自動的に定まります。

❌ 「$\omega$ と $f$ は似た記号だから、そのまま入れ替えられる」

✅ $2\pi$ の差があります。 $\omega$ は角度［rad/s］、$f$ は回数［Hz］で次元が違います。$v=V_m\sin (\omega t)$ の $\omega$ の場所に、うっかり $f$ をそのまま代入してしまうと答えは $2\pi$ 倍ずれます。サインのカッコの中は必ず角度、と決めておけば防げます。

❌ 「$T=1/f$ の分子と分母、どっちだったか毎回悩む」

✅ 数値を1つ入れて検算するのが確実です。 50Hz なら「1秒に50回、だから1回ぶんは1秒より短いはず」と考えれば、$1/50=0.02$秒のほうが正しいと即座に分かります。$50/1=50$秒では、1つの波に50秒もかかることになって明らかにおかしい。逆数を作ったら、大小関係が常識と合うかを一瞬チェックする——これだけで取りこぼしが減ります。

❌ 「グラフの山を1つ数えて、それが1周期」

✅ 山と谷でワンセットです。 プラス側の山だけで区切ると、周期が半分になり、そこから求めた $f$ は2倍にずれます。波形読み取りの問題では、必ず「同じ位相の点から次の同じ位相の点まで」で測ってください。

過去問ではこう出た

周期と周波数は、単独で1問まるごと問われるというより、交流計算のあらゆる問題の土台として顔を出します。実際、テーマで照合すると理論科目で30問前後が該当します。

出題実績
令和7年度 下期 問8 ／ 問14 ／ 問15
令和6年度 下期 問9 ／ 問15
令和6年度 上期 問8
令和5年度 下期 問8
令和5年度 上期 問8

見ていただくと分かるとおり、問8前後と問14〜15に固まっています。前半の問8あたりは交流の基本量を素直に問うもの、後半の問14〜15は $\omega$ を含む回路計算の中で当然の前提として使われるもの、という色分けです。

つまり、ここを曖昧にしたまま先へ進むと、後半の配点が大きい問題でじわじわ失点します。逆に言えば、$f$・$T$・$\omega$ の3つを固めておくだけで、交流分野全体の得点が底上げされるということです。

電験ジムで実際に解いてみる

よくある質問

Q. なぜ交流はわざわざラジアンを使うのですか？度数法ではだめですか？

計算上、ラジアンのほうが圧倒的に扱いやすいからです。1周を $2\pi$ と決めておくと、$\omega =2\pi f$ のように「回転数 $f$」をそのまま掛けるだけで角度が出せます。度数法だと $\omega =360f$ となり、三角関数や微分積分に進んだ途端に式が煩雑になります。試験でも交流はラジアンが前提ですから、$360°=2\pi$ の換算だけ確実にしておけば十分です。

Q. 角速度と角周波数は、問題文でどう使い分けられていますか？

指しているものは同じで、単位もどちらも rad/s です。回転する機械の話（電動機・発電機）では「角速度」、交流波形の話では「角周波数」と呼ばれる傾向がありますが、式の上ではまったく同じ $\omega$ として扱って問題ありません。問題文でどちらの語が出てきても、$\omega =2\pi f$ と $\theta =\omega t$ がそのまま使えます。

Q. 問題文に $f$ ではなく $T$ が与えられたとき、どう進めればいいですか？

慌てず、$T$ を $f$ に直してから進むのが一番安全です。$f=1/T$ で周波数にしてしまえば、あとは $\omega =2\pi f$ という見慣れた形に乗せられます。もちろん $\omega =2\pi /T$ と一気に書いてもかまいませんが、慣れないうちは一段ずつ変換したほうがミスが減ります。出発点は常に $\theta =\omega t$、そこへ $\omega$ をどう供給するかだけの問題だと考えてください。

Q. 60Hz と 50Hz で、覚えるべき数値はありますか？

代表的な値として、50Hz のとき $T=0.02$秒・$\omega \fallingdotseq 314$ rad/s、60Hz のとき $T\fallingdotseq 0.0167$秒・$\omega \fallingdotseq 377$ rad/s は、出てきたときに「見たことがある」と思える程度に馴染ませておくと計算が速くなります。ただし丸暗記の必要はありません。$T=1/f$ と $\omega =2\pi f$ から、その場で数秒で作れる値だからです。
