三相同期発電機の等価回路を「抵抗はナナメ・遅れは弱める・進みは強める」で攻略

「交さ磁化作用」「減磁作用」「増磁作用」。この3つが並んだ瞬間に、テキストを閉じたくなった経験はありませんか。漢字が似ていて、どれがどれだか分からない。しかも「遅れ」と「進み」まで出てきて、どっちが減磁だったか毎回迷う。

安心してください。この単元がややこしく見えるのは、名前から覚えようとしているからです。順番を逆にして「つないだ負荷」から入ると、3つの現象は一直線に並びます。今日はそのやり方だけを身につけて帰ってください。

この記事で身につくこと

• 電機子反作用が「主磁束への干渉」という一言で説明できるようになる
• 抵抗・リアクトル・コンデンサの3つの負荷から、起きる作用を即座に引き出せるようになる
• 「遅れ」と「進み」で、どちらが減磁でどちらが増磁かを迷わなくなる
• 電機子電流の位相がズレる本当の原因（発電機ではなく負荷）が分かる
• 有効成分 $I\cos \theta$・無効成分 $I\sin \theta$ が、それぞれどの作用に対応するかが図で見える

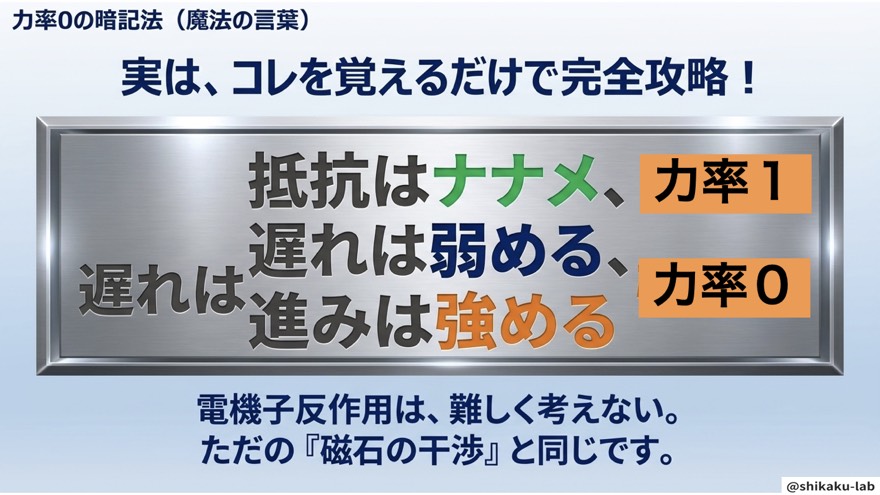

暗記フレーズ：抵抗はナナメ、遅れは弱める、進みは強める

この記事の内容は、結局のところ次の一文に全部ぶら下がります。

抵抗はナナメ、遅れは弱める、進みは強める

左側が「つないだ負荷」、右側が「主磁束に起きること」です。左を見れば右が決まる。この向きで覚えるのが、今日いちばん大事なポイントです。

フレーズの部分	負荷	主磁束に起きること
抵抗はナナメ	抵抗（力率1）	ナナメに歪む
遅れは弱める	リアクトル（遅れ力率）	弱まる
進みは強める	コンデンサ（進み力率）	強まる

しかも、実質的に覚えるのは真ん中の「遅れは弱める」だけで足ります。コイルとコンデンサは電験のいたるところで正反対の役を演じますから、片方が「弱める」なら、もう片方は自動的に「強める」です。

ステップ1：苦手の正体は「名前から入っていること」

この単元でつまずく人の悩みは、だいたい次の2つに集約されます。

つまずき	中身
名前と現象が一致しない	交さ磁化・減磁・増磁が漢字で似ていて、どれがどの現象か区別できない
遅れと進みが混ざる	どっちが減磁でどっちが増磁か、試験中に必ず迷う

どちらも、原因は同じです。名前を出発点にしていること。名前は現象に後から付いたラベルにすぎません。ラベルを先に暗記しようとするから、どのラベルがどの箱に貼ってあったか分からなくなるのです。

この記事では、順番をひっくり返します。原因である「つないだ負荷」から出発して、結果である現象へ進む。名前は最後に、結果から引き出せばいい。それだけで、この単元は暗記科目から理屈の科目に変わります。

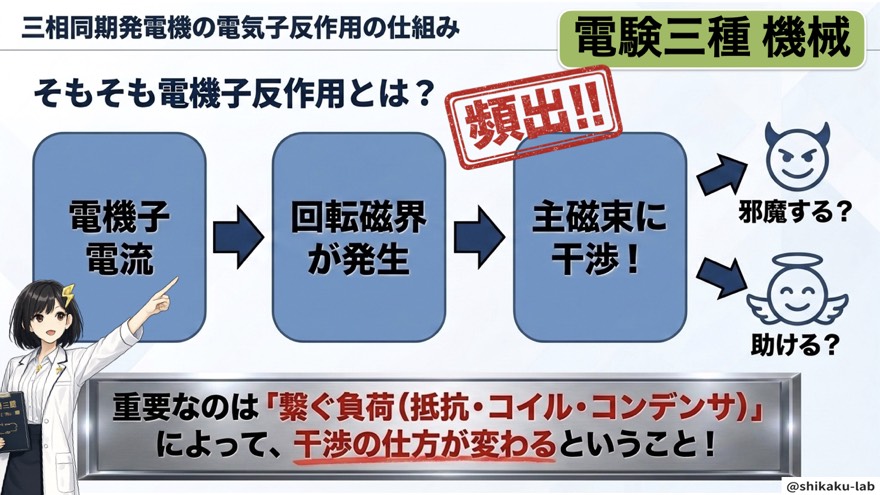

ステップ2：そもそも電機子反作用とは何か

言葉は難しそうですが、中身は3段階だけです。

1. 電機子巻線に電機子電流が流れる
2. その電流によって回転磁界が発生する
3. その磁界が、界磁のつくる主磁束に干渉する

「電流が流れれば磁界ができる」というのは理論科目でやった話です。その磁界が、もともとあった主磁束にちょっかいを出す。そのちょっかいこそが電機子反作用の正体です。

干渉には「邪魔する」と「助ける」の2方向がある

ここが最初の分かれ道です。同じ電機子反作用でも、主磁束を邪魔することもあれば、助けることもあります。

そして、どちらになるかを決めているのは──発電機の外側につないだ負荷です。

よくある誤解	実際
発電機の内部で勝手に起きる不具合	発電機は同じでも、つないだ負荷が違えば結果が変わる

ここを勘違いしたまま暗記に走る人が本当に多いところです。抵抗・コイル（リアクトル）・コンデンサという3種類の負荷に対して、3種類の現象がある。数がぴったり一致しているのは偶然ではありません。以下、この順に1つずつ見ていきます。

なお、そもそも同期発電機の「固定子が電機子・回転子が界磁」という構造があやふやだと、この先の図が読みにくくなります。心当たりのある方は、先に同期発電機の構造を「固定が電機子・回転が磁極」で直流機との違いごと攻略に目を通しておくと、ここから先が一気に楽になります。

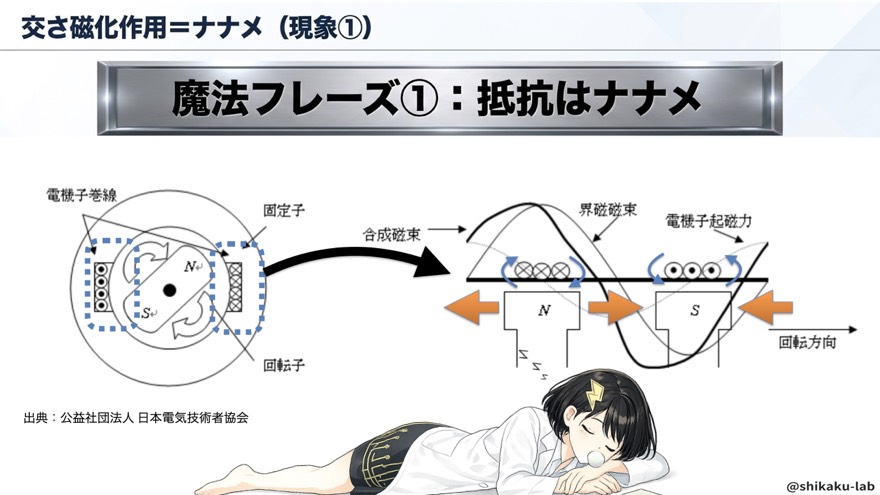

ステップ3：抵抗負荷（力率1）→ 交さ磁化作用でナナメ

まず、いちばん素直な抵抗負荷から。力率1、つまり電圧と電流の位相差がゼロの状態です。

同期機は、固定子側が電機子巻線、回転子側が界磁巻線という構造でした。界磁が回転することで、電機子巻線に誘導起電力が発生します。

ここで電機子巻線に電流が流れると、右ねじの法則にしたがって、その周りに磁界ができます。電流が手前から奥へ流れている（×印）側なら、磁界は時計回りです。

片側では増え、反対側では減る

この電機子電流による磁界を、界磁のつくる主磁束（N極からS極へ向かう向き）と重ねてみます。すると、面白いことが起きます。

位置	電機子電流の磁界と主磁束の関係	結果
磁極の片側	同じ向き	磁束が増える
磁極の反対側	逆向き	磁束が打ち消される

つまり、片方では強められ、もう片方では弱められる。主磁束の分布が、真っ直ぐではなくナナメに歪むわけです。これが交さ磁化作用（横軸反作用）です。

そして重要なのは、増えた分と減った分が打ち消し合うため、磁束の総量としてはプラスマイナスゼロだということ。「弱まる」でも「強まる」でもなく「歪む」と表現されるのは、このためです。

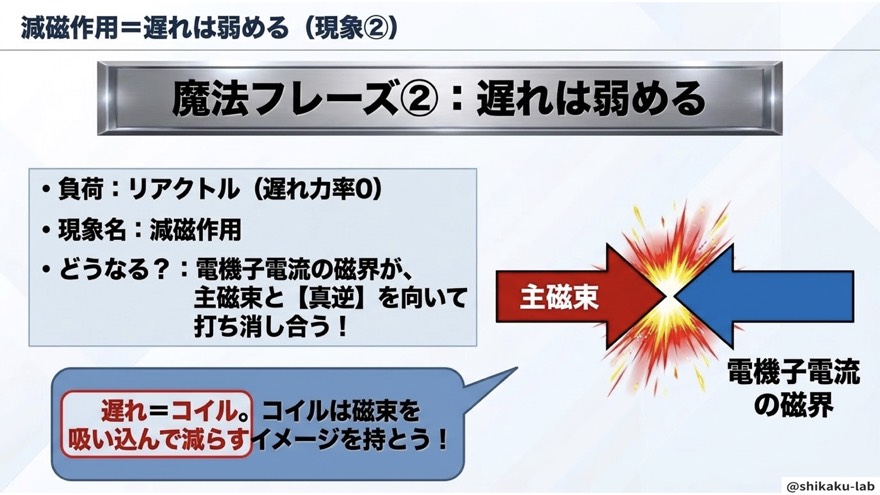

ステップ4：リアクトル（遅れ力率）→ 減磁作用で弱める

次はコイル、つまりリアクトルをつないだ場合です。遅れ力率0の状態を考えます。

このとき起きるのが減磁作用。磁力を減らすと書いて減磁ですから、名前がそのまま結果を表しています。ここは素直に読めば覚えられる部分です。

理由も単純で、電機子電流のつくる磁界が、主磁束と真逆を向いて正面衝突するからです。真逆どうしがぶつかれば、当然打ち消し合います。結果として主磁束は弱まる。それだけの話です。

先ほどの抵抗のケースと、考え方そのものは同じです。違うのは、電流の位相が遅れている分だけ、電機子電流の磁界と主磁束の位置関係がズレて、真正面からぶつかる形になっている点だけです。

覚え方：遅れ＝コイル。コイルは磁束を吸い込んで減らすイメージを持つ。

厳密に説明しようとすると図がかなり複雑になりますが、試験対策としては結果を押さえておけば十分です。「遅れ」といえばコイル、コイルは減らす。この3つを一直線につないでおきましょう。

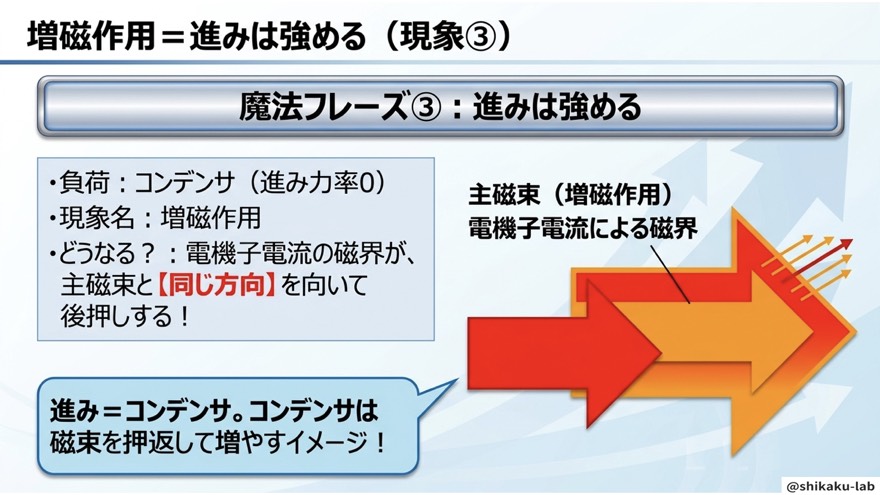

ステップ5：コンデンサ（進み力率）→ 増磁作用で強める

3つ目はコンデンサ。進み力率0の状態で、先ほどのコイルとちょうど反対の負荷です。

起きるのは増磁作用。これも磁力を増やすと書いて増磁ですから、名前どおりです。

理由も、減磁作用のちょうど裏返しです。電機子電流のつくる磁界が、主磁束と同じ方向を向いて後押しする。同じ向きなら足し算になりますから、主磁束は強まります。

負荷	磁界の向き	主磁束
リアクトル（遅れ）	主磁束と真逆＝正面衝突	弱まる
コンデンサ（進み）	主磁束と同じ向き＝後押し	強まる

覚え方：進み＝コンデンサ。コンデンサは磁束を押し返して増やすイメージ。

コイルが吸い込む、コンデンサが押し返す。ここも見事に真逆です。だからこそ、覚える量は実質1つで済みます。「遅れは弱める」さえ頭に入っていれば、進みは自動的に強めるになる。動画のサムネイルに「遅れは弱める」だけが書かれているのは、そういう理由です。

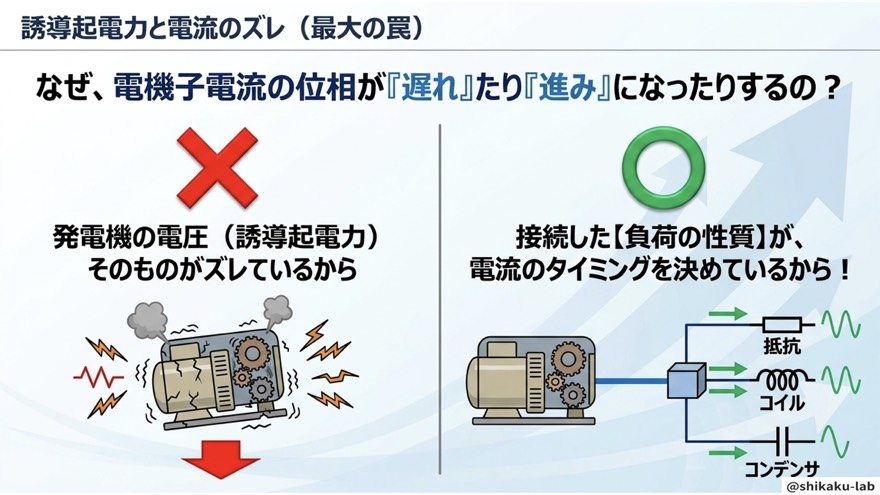

ステップ6：最大の罠──電流の位相がズレる本当の理由

ここまで当たり前のように「遅れ」「進み」と言ってきましたが、そもそも何が遅れているのでしょうか。ここが、この単元の最大の落とし穴です。

❌ よくある誤解	✅ 正しい理解
発電機の誘導起電力そのものがズレている	接続した負荷の性質が、電流のタイミングを決めている

誘導起電力そのものは、ズレたりしません。発電機は、いつも決まったタイミングで電圧をつくり続けています。故障して波形が乱れているわけでも、何でもないのです。

同じ発電機から出た電圧に対して、抵抗をつなげば電流は同相、コイルをつなげば電流は遅れ、コンデンサをつなげば電流は進む。電圧は共通で、電流だけが負荷によってズレる。だから電圧と電流のあいだに位相差が生まれ、これまで見てきた3つの現象が起きるわけです。

原因は発電機の中ではなく、つないだ相手にある。今日の話が最初から最後まで「負荷」を軸に進んでいるのは、このためです。

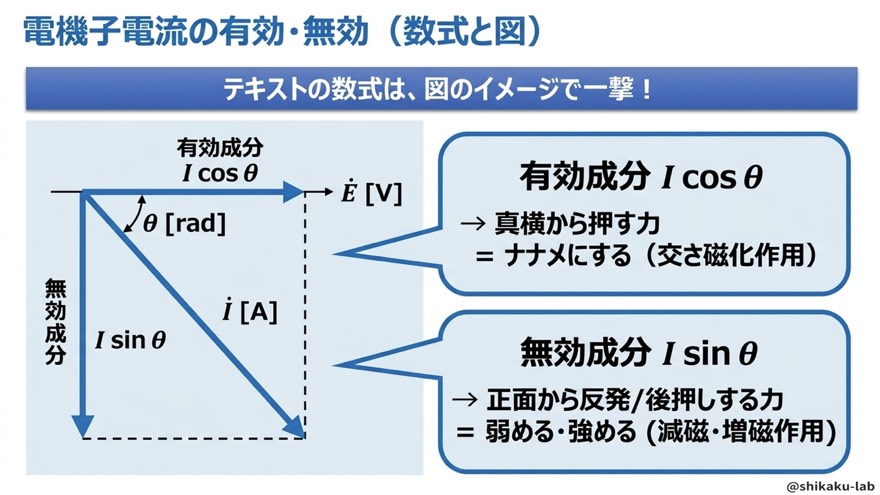

ステップ7：ベクトル図で見る有効成分と無効成分

テキストを開くと $I\cos \theta$ や $I\sin \theta$ という式が出てきて身構えますが、これは今まで見てきた絵を短く書き直しただけです。

横軸に誘導起電力 $\dot{E}$［V］を取り、そこからナナメに電機子電流 $\dot{I}$［A］を伸ばします。両者のあいだの角度 $\theta$［rad］が力率角です。この電流を、縦と横に分解します。

$$\dot{I}\to \{\begin{array}{ll}\text{有効成分}=I\cos \theta & (\dot{E}\text{と同じ向き})\\ \text{無効成分}=I\sin \theta & (\dot{E}\text{と直角の向き})\end{array}$$

分解した2つの成分が、そのまま3つの作用に対応する

成分	主磁束への働き方	対応する作用
有効成分 $I\cos \theta$	真横から押す	交さ磁化作用（横軸反作用）
無効成分 $I\sin \theta$	正面から反発／後押しする	減磁作用・増磁作用

有効成分は、電圧と同じ向きの成分です。主磁束を真横から押すので、結果としてナナメに歪む。ステップ3で見た抵抗の図と、まったく同じことを言っています。「横軸反作用」という別名の「横」は、ここから来ています。力率1のときは位相差がゼロなので、電流はこの有効成分だけになり、増減が打ち消し合ってプラスマイナスゼロになるわけです。

無効成分は、主磁束と正面で向き合う成分です。遅れなら反発して弱め（減磁作用）、進みなら後押しして強める（増磁作用）。ステップ4・5の図が、そのまま式になっています。

絵が先、式が後。この順番で見れば、数式は怖くありません。交流の問題は、計算式をこねくり回すよりベクトル図を1枚描いたほうが早い場面が多いのですが、その感覚をつかむのにこの単元は絶好の練習台です。ベクトル図そのものをもう少し鍛えたい方は、同期発電機のベクトル図と三相短絡曲線を「引き算の電圧・ほぼ比例の直線」で攻略へ進むと自然につながります。

ステップ8：現場では、この現象をわざと使っている

試験の知識が、そのまま実務で動いている例を1つ紹介します。

発電所では、電圧が下がってきたときに、あえてコンデンサ負荷（進相運転）にすることがあります。すると増磁作用が起きて主磁束が強まり、電圧を引き上げることができるのです。

電力科目で学ぶフェランチ現象の防止とも関わってくる話ですが、ここで言いたいのはもっと単純なことです。電機子反作用は、邪魔者とは限らない。電圧を上げたい場面では、増磁作用はこちらの味方になります。弱点を逆手に取った、見事なテクニックです。

まとめ

ここまでの内容を1枚の表にまとめます。左から右へ読むと、そのまま因果関係になります。

負荷の種類	力率	作用の名前	主磁束への影響
抵抗	力率1	交さ磁化作用（横軸反作用）	ナナメに歪む（総量は変化なし）
リアクトル（コイル）	遅れ力率	減磁作用	弱まる
コンデンサ	進み力率	増磁作用	強まる

この表を丸暗記する必要はありません。2行目と3行目は、遅れと進み、減磁と増磁、弱まると強まる──すべてがきれいに対になっています。片方を覚えて、もう片方はひっくり返すだけです。

そして作用の名前は、一番右の列から引き出せます。弱まるから減磁、強まるから増磁。名前は後から付いてくる。最初に「名前から入らない」と言った意味が、ここで回収されます。

試験本番で迷ったら、この一文を思い出してください。

抵抗はナナメ、遅れは弱める、進みは強める

この1本から、上の表は全部引き出せます。丸暗記では、忘れた瞬間に終わりです。しかし負荷という原因から並べ直しておけば、忘れても組み立て直せます。苦手だった単元が、これで得点源に変わります。

⚠ ここを間違える人が多い

計算問題まで含めると、この周辺には取り違えの多いポイントがいくつかあります。特に多い3つを挙げておきます。

❌ 遅れ力率なのに「強まる」と答えてしまう

いちばん多い失点です。試験中に「遅れ＝コイル＝減磁」の連想が切れると、五分五分の当てずっぽうになります。

✅ 対策は単純で、覚えるのを「遅れは弱める」の1本に絞ること。進みは自動的に反対だと決めておけば、迷う場面が半分になります。コイルは磁束を吸い込む、と絵で覚えておくとさらに強くなります。

❌ 交さ磁化作用で、主磁束の総量が変わると思ってしまう

「歪む」と「弱まる」を混同するパターンです。交さ磁化作用は、磁極の片側で増え、反対側で減ります。

✅ 増減が打ち消し合うので、総量としては変わりません。変わるのは分布であって量ではない、と区別しておきましょう。「ナナメ」という言葉が量ではなく形を表しているのは、まさにこの理由です。

❌ 三相なのに、√3 を忘れて電流を計算してしまう

同期機の計算問題全般に共通する、地味ですが致命的なミスです。定格容量 $S$ と線間電圧 $V$ から定格電流を求めるとき、

$$I=\frac{S}{\sqrt{3}V}$$

✅ この $\sqrt{3}$ を落とすと、答えが約1.7倍にズレます。しかも選択肢には、その「$\sqrt{3}$ を忘れた値」がしっかり用意されていることが多いのです。計算が合ったように見えても油断せず、三相の問題では必ず $\sqrt{3}$ の有無を確認する癖をつけてください。同じく、短絡試験の条件（そのときの界磁電流）と問題が問うている条件が違う場合も要注意です。試験データをそのまま使わず、比例計算で条件を揃えてから答えを出しましょう。

過去問ではこう出た

同期発電機の電機子反作用とその周辺は、機械科目のなかでも出題が安定している分野です。テーマで照合すると、電験ジムの収録範囲だけで 39問 が該当します。

年度・回	問番号
令和7年 下期	問6
令和7年 上期	問6
令和6年 下期	問5・問6・問15
令和5年 上期	問5・問6
令和4年 下期	問5

見てのとおり、問5・問6のあたりに固まって出るのが特徴です。同期機は毎回どこかで顔を出すと考えて構いません。出題形式は、作用の名前と現象を結びつける知識問題と、計算問題の両方があります。令和6年下期の問15のようにB問題まで守備範囲に入ることもあるので、名前を答えられるだけで満足せず、計算までひと通り手を動かしておくのが安全です。

電験ジムで実際に解いてみる

よくある質問

Q. 交さ磁化作用と横軸反作用は、別物ですか？

同じものです。呼び方が2つあるだけで、指している現象は1つです。「横軸」というのは、電流の有効成分が主磁束に対して真横（横軸方向）から作用することから来ています。テキストによってどちらの表記を使うかが違うので、両方の名前を見たら同じものだと分かるようにしておけば十分です。

Q. 実際の負荷は、力率0や力率1のようにきれいには分かれないのでは？

そのとおりです。現実の負荷は、遅れ力率0.8のように中途半端な値になるのが普通です。ただ、それでも困りません。ステップ7で見たように、電機子電流は有効成分 $I\cos \theta$ と無効成分 $I\sin \theta$ に分解できるからです。有効成分の分だけ交さ磁化作用が働き、無効成分の分だけ減磁（または増磁）作用が働く。両方が同時に、それぞれの割合で起きているだけです。教科書が力率1と力率0という極端な例で説明するのは、この2つの成分を切り分けて見せるためだと考えてください。

Q. 電機子反作用は、同期電動機でも起きますか？

起きます。電機子電流が流れれば磁界ができ、それが主磁束に干渉するという仕組み自体は、発電機でも電動機でも変わりません。ただし電動機では電流の向きが逆になるため、遅れ・進みと減磁・増磁の対応関係も裏返しになります。まずは発電機での「遅れは弱める」を完全に固めてから電動機へ進むのが、混乱しない順路です。そもそもの発電原理から確認したい方は、三相同期発電機の原理を「磁石グルグル・三相ビリビリ」で攻略するに戻っておくと土台が固まります。
