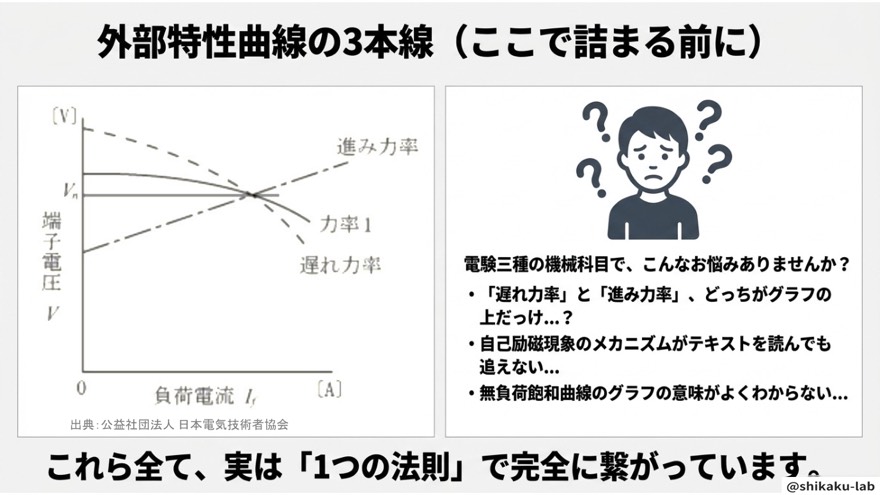

同期発電機の外部特性曲線と自己励磁現象を「遅れは弱る・進みは強まる」で攻略

この記事で身につくこと

同期発電機の外部特性曲線は、テキストを開くと同じような形の線が3本、いきなり並んで出てきます。「どれが遅れで、どれが進みだったか」が毎回あやふやになり、そのまま飛ばしてしまった方は多いはずです。さらにそのあとに出てくる自己励磁現象は、名前からして難しそうで、読んでも「なぜ勝手に電圧が上がるのか」が腑に落ちない。ここは機械科目の中でも、苦手意識が生まれやすい場所です。

ですが安心してください。この単元は、覚えることが実質2つしかありません。遅れ力率だと電圧が下がる。進み力率だと電圧が上がる。 これだけです。3本の曲線も、自己励磁現象も、すべてこの2つから説明がつきます。逆に言えば、この2つさえ体に入れば、あとは「その先どうなるか」を追いかけるだけで済むということです。

この記事では、次の3つを身につけていただきます。

身につくこと	内容
外部特性曲線の3本の見分け	遅れ＝下がる／力率1＝ほぼ平ら／進み＝上がる、を理由つきで判断できる
電圧が上下する理由	電機子反作用の減磁作用・増磁作用から説明できる
自己励磁現象の全体像	起きる条件と、電圧が育つループ構造、止まる場所まで追える

理屈を1本の線でつなぎながら進みますので、途中で「暗記しなきゃ」と身構える必要はありません。読み終えたときに、3本の曲線が自然に区別できていれば十分です。

暗記フレーズ：「遅れは弱る、進みは強まる。強まりが暴走すると自己励磁」

この単元は、このフレーズ一つで全体をつかめます。

「遅れは弱る、進みは強まる。強まりが暴走すると自己励磁」

前半の「遅れは弱る、進みは強まる」が外部特性曲線の話です。遅れ力率の電流は磁束を弱めるので電圧が下がり、進み力率の電流は磁束を強めるので電圧が上がる。ここまでが基本編です。

後半の「強まりが暴走すると自己励磁」が応用編です。進み電流で電圧が上がる、という性質そのものは正常な現象ですが、これがぐるぐる回り始めると止まらなくなる。それが自己励磁現象です。つまり自己励磁は、まったく新しい別の現象ではなく、「進みは強まる」の暴走版にすぎません。ここが分かると、覚える量が一気に減ります。

ステップ1：外部特性曲線とは何を見ているグラフか

外部特性曲線でつまずく最大の原因は、そもそも何と何の関係を見ているグラフなのかが曖昧なまま、線の形だけ覚えようとすることです。ここを先に固めます。

外部特性曲線は、力率を一定に保ったまま、負荷電流を変えていったときに端子電圧がどう動くかを表したグラフです。横軸が負荷電流、縦軸が端子電圧。界磁電流は動かしません。「一定に保つもの」と「変えるもの」がはっきりすると、混同がなくなります。

似た名前の曲線がいくつかあるので、ここで整理しておきましょう。

曲線の名前	一定に保つもの	横軸	何が分かるか
外部特性曲線	力率・界磁電流	負荷電流	負荷をかけると端子電圧がどう変わるか
負荷特性曲線	力率・負荷電流	界磁電流	界磁を強めると端子電圧がどう変わるか
無負荷飽和曲線	負荷ゼロ（無負荷）	界磁電流	励磁だけで出せる電圧の上限の姿

名前が似ているだけで、見ている軸がまったく違います。試験問題では図に軸のラベルが必ず書かれていますので、まず横軸を確認するという手順を習慣にしてください。それだけで、どの曲線の話なのかを取り違えなくなります。

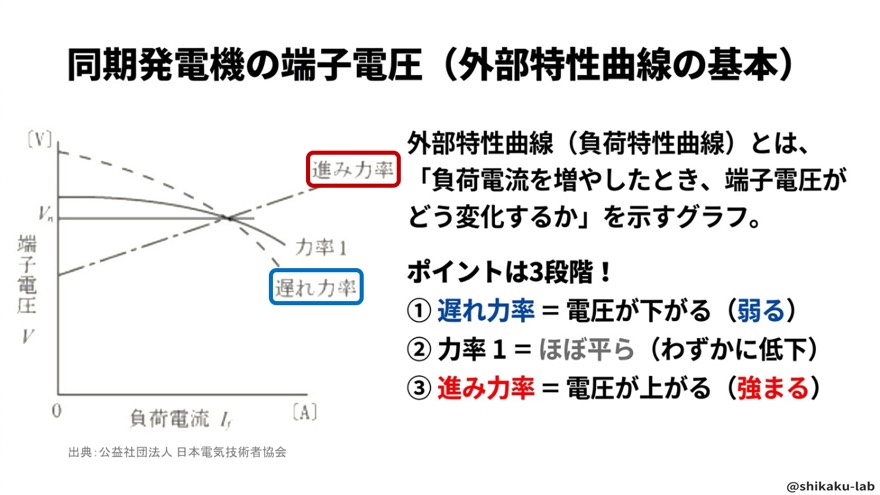

ステップ2：3本の曲線は「下がる・平ら・上がる」の3段階

3本の線を、形で覚えようとしないでください。3段階の並びとして覚えるのが最短です。

力率	端子電圧の動き	曲線の位置
遅れ力率	下がる（傾きが最も急な右下がり）	一番下
力率1	ほぼ平ら（わずかに右下がり）	真ん中
進み力率	上がる（右上がり）	一番上

上から順に「進み・力率1・遅れ」、動きで言えば上から「上がる・平ら・下がる」。この並びは崩れません。ですから図を見たときは、一番上の線＝進み、一番下の線＝遅れと即断してかまいません。

なぜ3段階になるのか。答えは電機子反作用です。負荷電流が流れると、その電流自身が磁束をつくります。この磁束が主磁束をどちら向きに押すかが、力率によって変わるのです。

• 遅れ電流 … 主磁束を打ち消す向き（減磁作用）→ 起電力が小さくなる
• 力率1 … 主磁束をほとんど押さない（横軸反作用が主）→ ほぼ変わらない
• 進み電流 … 主磁束を助ける向き（増磁作用）→ 起電力が大きくなる

このあたりの電機子反作用そのものが怪しいと感じる方は、先に三相同期発電機の等価回路を「抵抗はナナメ・遅れは弱める・進みは強める」で攻略を読んでおくと、この記事の残りが驚くほど軽くなります。

ステップ3：遅れ力率 — 減磁作用で電圧が下がる

現場の負荷の大半はモーターや変圧器ですから、実際の発電機はほとんどの時間を遅れ力率で運転しています。つまり遅れ＝ふつうの状態です。

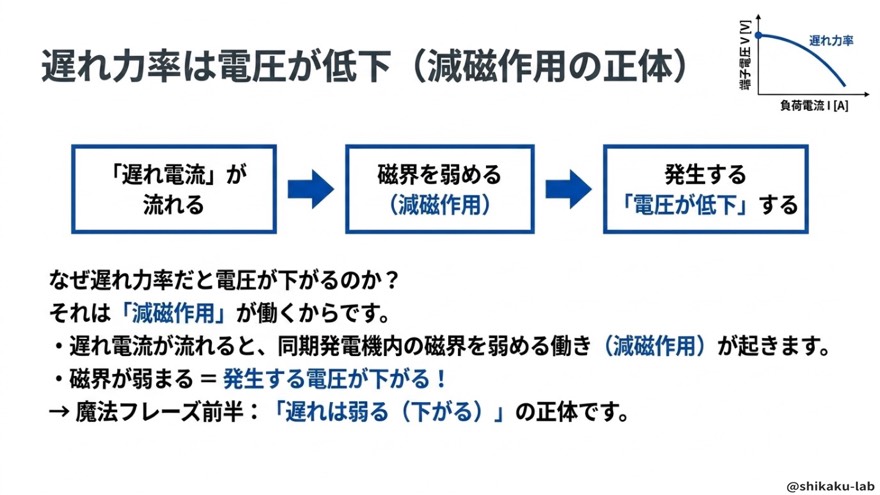

遅れ力率のとき、電機子電流がつくる磁束は主磁束を打ち消す向きに働きます。これが減磁作用です。主磁束が弱まれば、そこから生まれる起電力も小さくなる。だから負荷電流を増やすほど、端子電圧はどんどん下がっていきます。

端子電圧は、内部で発生した起電力から、巻線のインピーダンスによる電圧降下を引いたものです。

$$V=E_a-I(r_a+j{x}_s)$$

遅れ力率では、この引き算の分に加えて、そもそもの $E_a$ 自体が減磁で小さくなるという二重の効果が効きます。だから3本の中で一番急な右下がりになるわけです。「引かれる量が増えるだけでなく、元の量まで減る」と理解しておくと納得しやすいはずです。

ステップ4：進み力率 — 増磁作用で電圧が上がる

ここが直感に反するところです。負荷をかけたのに、電圧が上がる。

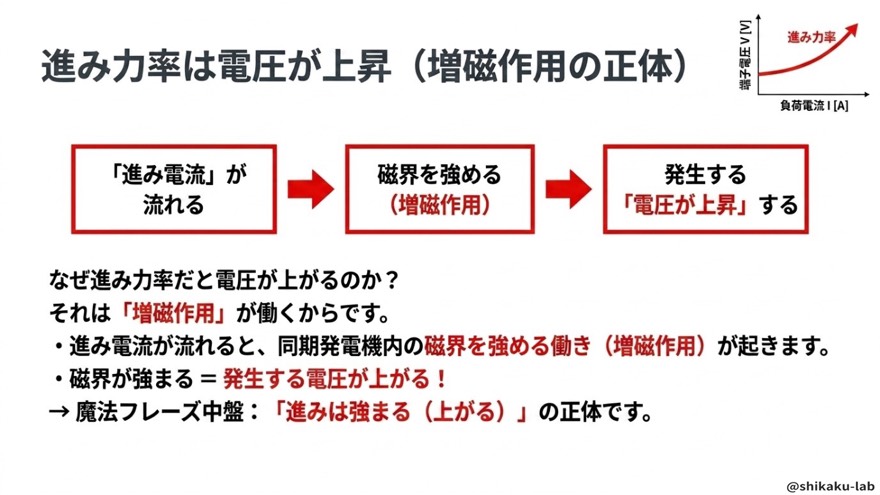

進み力率のときは、電機子電流がつくる磁束が主磁束を助ける向きに働きます。これが増磁作用です。主磁束が強まるので起電力が大きくなり、インピーダンス降下で引かれる分を上回って端子電圧が上昇します。

日常感覚だと「電気を使えば電圧は下がるもの」と思い込んでいますので、ここで引っかかる方が非常に多い箇所です。しかし理屈は単純で、進み電流だけは磁石を強くする方向に手を貸してしまう、それだけのことです。

覚え方：遅れは磁束の足を引っぱる。進みは磁束の背中を押す。

そして、この「背中を押す」性質こそが、次に出てくる自己励磁現象の正体です。ここまで来れば、残りは半分終わったようなものです。

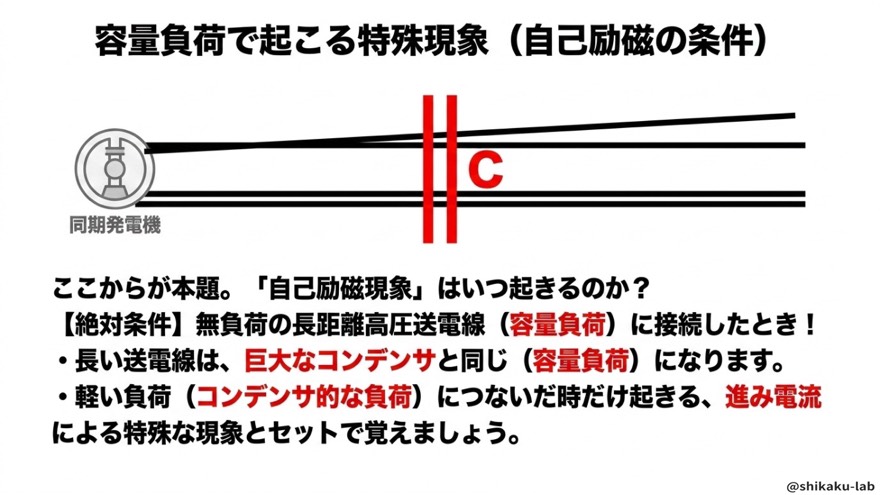

ステップ5：自己励磁現象が起きる条件は「無負荷の長距離送電線」

自己励磁現象は、いつでも起きる現象ではありません。条件とセットで覚えることが何より大事です。

項目	内容
起きる条件	無負荷（または軽負荷）の長距離送電線につないだとき
負荷の性質	静電容量が効いてコンデンサのようにふるまう（容量負荷）
流れる電流	進み電流
起きないケース	モーターなど通常の遅れ力率の負荷をつないでいるとき

長い送電線は、電線と大地の間に静電容量を持っています。ふだんは負荷電流に埋もれて目立ちませんが、先に負荷がつながっていない状態では、この静電容量への充電電流だけが流れます。これが進み電流です。つまり無負荷の長距離送電線は、発電機から見れば巨大なコンデンサなのです。

試験問題では「無負荷の長距離送電線」「充電電流」「容量性の負荷」といった言葉が自己励磁のサインになります。逆に、この条件が書かれていない問題で自己励磁を持ち出す必要はありません。特殊な条件でだけ起きる特殊な現象と割り切ってください。

ステップ6：残留磁気から始まる無限ループ

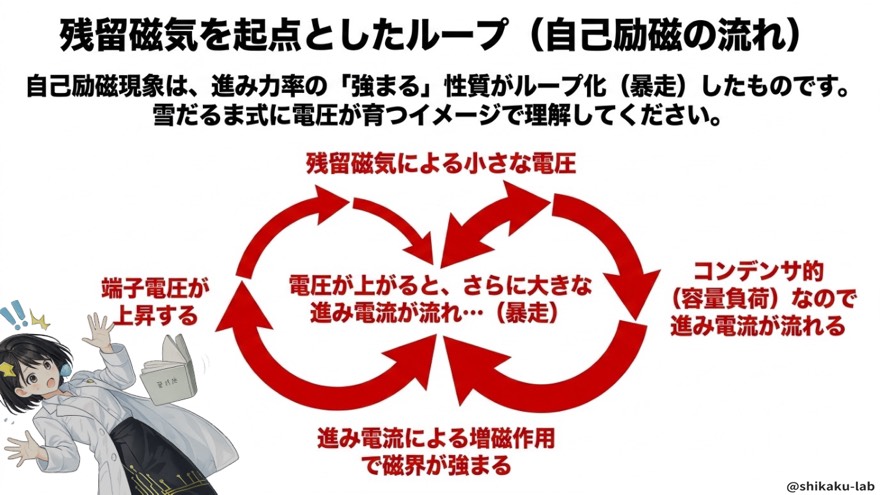

自己励磁現象を「なんとなく電圧が上がる現象」で終わらせている方が多いのですが、この単元の得点源はループの順番を言えることです。順を追って見ていきましょう。

1. 界磁を励磁していなくても、鉄心には残留磁気がわずかに残っている
2. その残留磁気で、ごく小さな電圧が発生する
3. 送電線が容量負荷なので、その小さな電圧でも進み電流が流れる
4. 進み電流の増磁作用で主磁束が強まる
5. 主磁束が強まったので、電圧がさらに上がる
6. 電圧が上がったので、もっと大きな進み電流が流れる
7. 3へ戻る（以下くり返し）

一周するたびに電圧が一段大きくなり、その大きくなった電圧が次の周回の入口になる。雪だるまが坂を転がって大きくなっていくイメージそのものです。外から励磁を強めたわけでもないのに、自分で自分を励磁していく。だから「自己励磁」と呼ばれます。

ポイントは、このループのどこにも人間の操作が入っていないことです。運転員が何もしなくても、送電線をつないだだけで勝手に始まってしまう。ここが怖いところであり、試験でも問われるところです。

ステップ7：どこで止まるのか — 無負荷飽和曲線との交点M

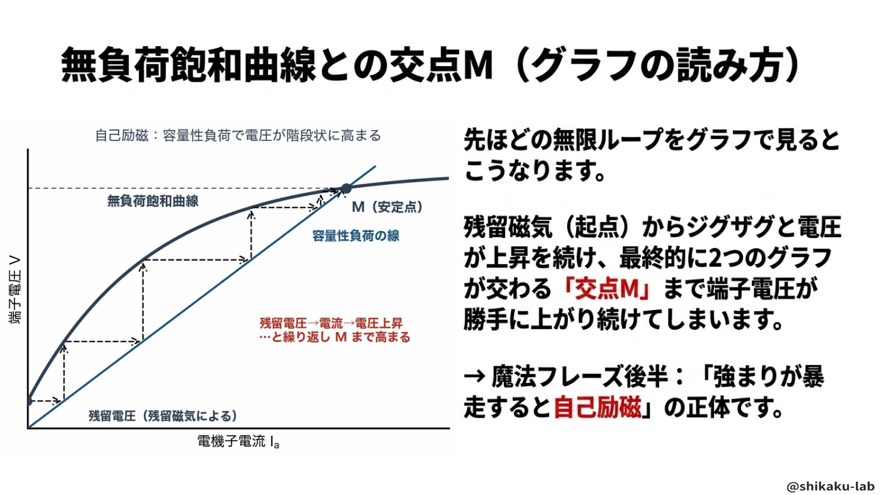

「際限なく上がる」と言われると、無限に上がり続けるのかと不安になりますが、実際には止まる場所があります。それが無負荷飽和曲線と容量負荷の直線が交わる点Mです。

グラフの読み方はこうです。

線	意味	形
無負荷飽和曲線	磁束から生まれる電圧の実力	最初は直線的に上がるが、鉄心が磁気飽和して寝ていく
容量負荷の直線	進み電流が要求する電圧	ほぼ直線的に上がる
交点M	上昇が釣り合って止まる点	2本が交わるところ

低い電圧のうちは、飽和曲線のほうが上にあります。つまり「発生する電圧」が「必要な電圧」を上回っているので、差の分だけ電圧が押し上げられていきます。しかし電圧が高くなると鉄心が磁気飽和して曲線が寝てくるため、直線に追い抜かれる。その追い越しの瞬間が交点Mで、ここで上昇が止まって落ち着きます。

つまり自己励磁を止めているのは鉄心の磁気飽和です。逆に言えば、飽和が効き始める前の交点Mが定格電圧よりずっと上にあれば、その手前で巻線の絶縁が持たなくなります。ここが実務で危険視される理由です。

グラフの読み取り方そのものに不安がある方は、同期発電機のベクトル図と三相短絡曲線を「引き算の電圧・ほぼ比例の直線」で攻略で、飽和する曲線と比例する直線の見比べ方を確認しておくと理解が早まります。

ステップ8：現場ではどう防いでいるのか

試験範囲から少し外れますが、知っておくと記憶に残りやすい話を2つだけ。

1つ目。 自己励磁で端子電圧が定格を超えると、巻線の絶縁が破壊されるおそれがあります。そのため、送電線を敷設した直後の試験送電では、発電機の励磁を絞るなどの対策が取られます。教科書の中だけの話ではなく、実際に手を打たれている現象なのです。

2つ目。 進み力率で電圧が上がる現象は、深夜など電力需要が少ない時間帯に実際に問題となりやすい話です。負荷が軽くなると長距離送電線が容量性に傾き、電圧が上がる方向に働くためです。「夜に電圧が上がって困る」という、日常感覚とは逆の悩みが現場には存在します。

こうした背景を知っておくと、「なぜこんな特殊な現象がわざわざ試験に出るのか」が腑に落ち、記憶が定着しやすくなります。

まとめ

ここまでの内容を、一枚の表にまとめます。

項目	遅れ力率	力率1	進み力率
電機子反作用	減磁作用	ほぼ影響なし	増磁作用
主磁束	弱まる	ほぼ変わらない	強まる
端子電圧	下がる	ほぼ平ら	上がる
曲線の位置	一番下	真ん中	一番上

そして自己励磁現象は、この表の右端「進み力率で電圧が上がる」がループして暴走したものです。

論点	押さえるべき答え
起きる条件	無負荷（軽負荷）の長距離送電線＝容量負荷
出発点	鉄心の残留磁気
ループ	電圧→進み電流→増磁→電圧上昇→…
止まる場所	無負荷飽和曲線と容量負荷直線の交点M
危険性	定格超過による巻線の絶縁破壊

最後にもう一度、この一文だけ持ち帰ってください。「遅れは弱る、進みは強まる。強まりが暴走すると自己励磁」。3本の曲線も、ループの流れも、すべてここから引き出せます。

⚠ ここを間違える人が多い

この単元は、思い込みで逆に覚えてしまう場所がはっきりしています。3つ挙げます。

❌「負荷をかければ電圧は下がるはず」→ ✅ 進み力率だけは上がる

日常の感覚だと、電気を使えば電圧は下がるものです。そのため図の中で右上がりの線を見ると「これは何かの間違いでは」と感じてしまいます。しかし進み電流は主磁束を助ける向きに働くため、電圧は本当に上がります。「上がる線が1本ある」と最初から知っているだけで、この取り違えは防げます。

❌ 遅れ電流が増磁、進み電流が減磁 → ✅ 逆です

用語だけを丸暗記すると、遅れと進みのどちらが減磁だったかが本番で消えます。理由とセットにしてください。遅れ＝弱める＝電圧が下がる、進み＝強める＝電圧が上がる。「弱まったから下がる」「強まったから上がる」と、原因と結果が同じ向きで並んでいるので、片方を思い出せばもう片方が復元できます。暗記フレーズが「遅れは弱る、進みは強まる」と、あえて動詞まで入れているのはこのためです。

❌ 自己励磁は同期発電機ならいつでも起きる → ✅ 容量負荷のときだけ

条件を落として現象名だけを覚えると、通常の遅れ力率運転の問題文にまで自己励磁を持ち込んでしまいます。自己励磁は、無負荷の長距離送電線のような容量負荷につないだときに限って起きる現象です。問題文に「無負荷の送電線」「充電電流」といった言葉があるかどうかを、まず確認してください。逆に言えば、その言葉が出てきた瞬間に「これは自己励磁の問題だ」と当たりをつけられます。

もう一点、曲線の名前の取り違えにも注意です。外部特性曲線と負荷特性曲線は、横軸が負荷電流か界磁電流かで別物です。図を見たらまず横軸のラベルを読む、という手順を必ず挟んでください。

過去問ではこう出た

この単元は、電験ジムに収録している範囲で次の4問が確認できています。

年度	問番号
平成27年	問2
平成27年	問11
平成28年	問5
令和4年下期	問4

出題の傾向としては、曲線の形と力率の対応を答えさせる形式が中心です。図に複数の曲線が描かれ、「遅れ力率のときはどれか」「この曲線はどの条件のものか」を選ばせるパターンですので、上から進み・力率1・遅れという並びが即答できるかどうかで差がつきます。

もう一つの型が、自己励磁現象の説明文を正誤判定させる問題です。ここでは「進み電流」「増磁作用」「無負荷の送電線」といった語がすり替えられていないかを見ます。遅れと進み、減磁と増磁を入れ替えた選択肢が定番ですので、動詞まで含めた暗記フレーズが効いてきます。

なお、外部特性曲線は同期インピーダンスや短絡比とセットで問われることも多い分野です。数値計算まで踏み込む問題に備えるなら、同期インピーダンスと短絡比を「短絡比は%Zsの裏返し」で丸暗記から卒業を合わせて確認しておくと安心です。

電験ジムで実際に解いてみる

よくある質問

Q. 力率1のときの外部特性曲線は、なぜ完全な水平にならないのですか？

力率1では電機子反作用による減磁も増磁もほとんど働きませんが、巻線のインピーダンスによる電圧降下だけは残るからです。磁束は変わらなくても、電流が流れれば $I(r_a+j{x}_s)$ の分だけ端子電圧は引かれます。ですから力率1の線は、わずかに右下がりの「ほぼ平ら」になります。試験の図では、遅れの急な下がりと見比べれば区別できますので、細かい傾きまで気にする必要はありません。

Q. 自己励磁現象は、界磁電流をゼロにしていても起きるのですか？

はい、起きます。むしろそこがこの現象のポイントです。出発点は鉄心に残っている残留磁気であり、外から励磁を与える必要がありません。残留磁気による小さな電圧が進み電流を呼び、その進み電流が磁束を強め、また電圧が上がる——という自己増幅のループなので、人間が何も操作していなくても勝手に育っていきます。「励磁していないから安全」とは言えない、というのがこの単元の怖さです。

Q. 電圧が交点Mで止まるなら、そこまで上がっても問題はないのでは？

交点Mが定格電圧より十分低ければ確かに問題は起きませんが、実際にはMが定格電圧をはるかに超える位置に来ることがあるため危険なのです。電圧が定格を超えたまま運転を続ければ、巻線の絶縁が耐えられなくなります。止まる場所があることと、その場所が安全であることは別の話だと考えてください。だからこそ、送電線敷設直後の試験送電では励磁を絞るといった対策が取られています。

Q. 遅れ力率で電圧が下がるなら、どうやって定格電圧を保っているのですか？

界磁電流を増やして磁束を補っています。 減磁作用で弱まった分を、界磁側で強めて打ち消すという考え方です。外部特性曲線はあくまで「界磁電流を一定にしたまま負荷を変えたら」という条件での姿ですので、実際の運転では界磁を調整して端子電圧を一定に保っています。「曲線は下がるのに、現場の電圧は一定」という一見矛盾した状況は、この条件の違いで説明がつきます。
