位相と位相差を「＋なら進み、−なら遅れ」で一発整理する

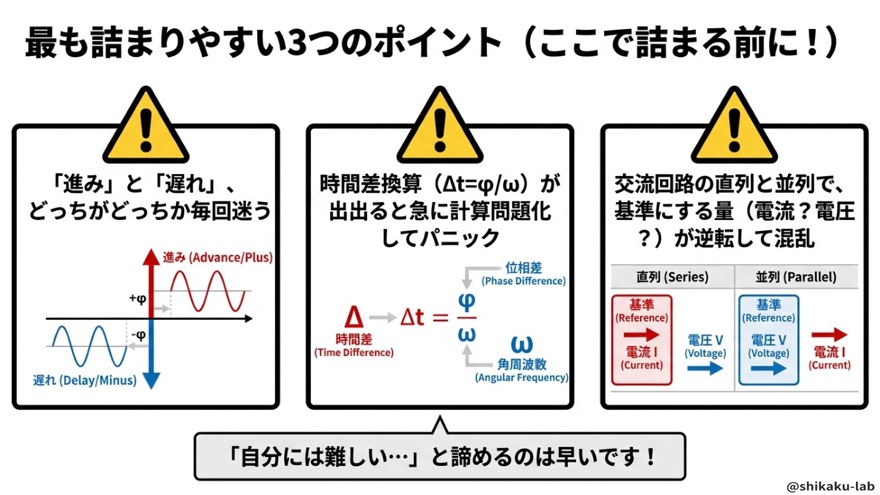

交流に入ったとたん、急に「進み」「遅れ」という言葉が出てきて、手が止まってしまう。これは本当に多くの人が通る道です。しかも厄介なのは、一度は分かった気になっても、次に問題を開いたときにまた「どっちが進みだっけ？」と迷ってしまうところ。

でも安心してください。位相と位相差は、式の中の符号を見るだけで機械的に判別できます。理屈をこねる必要はありません。今日この記事を読み終えたら、「＋なら進み、−なら遅れ」というたった一行が、あなたの中に残ります。それだけで、交流の問題で迷う時間はほぼゼロになります。

この記事で身につくこと

身につくこと	ゴールの状態
位相の意味	「波の今の角度」だと一言で言える
位相差の意味	「2つの波のズレ」だと一言で言える
進み・遅れの判別	式の符号を見るだけで即答できる
グラフとの対応	進みは左、遅れは右、と図が浮かぶ
基準の取り方	直列は電流、並列は電圧、と反射で出る
時間差への換算	Δt＝φ/ω を2ステップで使える

交流分野は「難しい」と言われがちですが、位相まわりに限って言えば、覚えることは驚くほど少ないです。むしろここは、苦手だった人ほど一気に得点源に変わる場所です。

暗記フレーズ：＋なら前へ進み、−なら後ろへ遅れ

この記事で覚えることは、突き詰めればこの一行だけです。

「＋なら前へ進み、−なら後ろへ遅れ」

$i=I_m\sin (\omega t+\phi )\Rightarrow 進み位相$

$i=I_m\sin (\omega t-\phi )\Rightarrow 遅れ位相$

括弧の中がプラスなら進み、マイナスなら遅れ。式の符号とグラフの左右が、そのまま対応しているというのが、この単元最大のありがたさです。

ここから先は、このフレーズがなぜ成り立つのか、そしてどう使うのかを、順番に見ていきます。

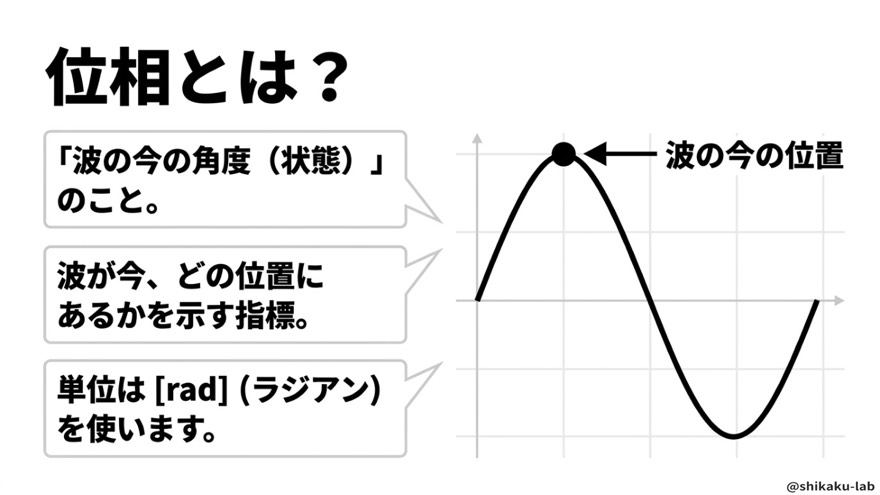

ステップ1：位相とは「波の今の角度」

位相とは、正弦波が今どこまで進んだかを角度で表したものです。単位はラジアン［rad］。

$i=I_m\sin (\omega t)$

この式の $\sin$ の中身、つまり $\omega t$ が位相です。時間 $t$ が進むにつれて角度もどんどん増えていく。時計の針が今何時を指しているか、という言い方に近い感覚です。

なぜ角度で表すのか

交流は、円をぐるぐる回る運動を横から見たものだからです。だから位置ではなく角度で現在地を言うのが自然になります。1周＝ $2\pi$ ［rad］、半周＝ $\pi$ ［rad］。

このあたりの「1秒でどれだけ回るか」がまだ怪しい人は、先に角速度ωと回転速度nを「1秒でどれだけ回るか」で攻略するを読んでおくと、この先が驚くほどスムーズになります。

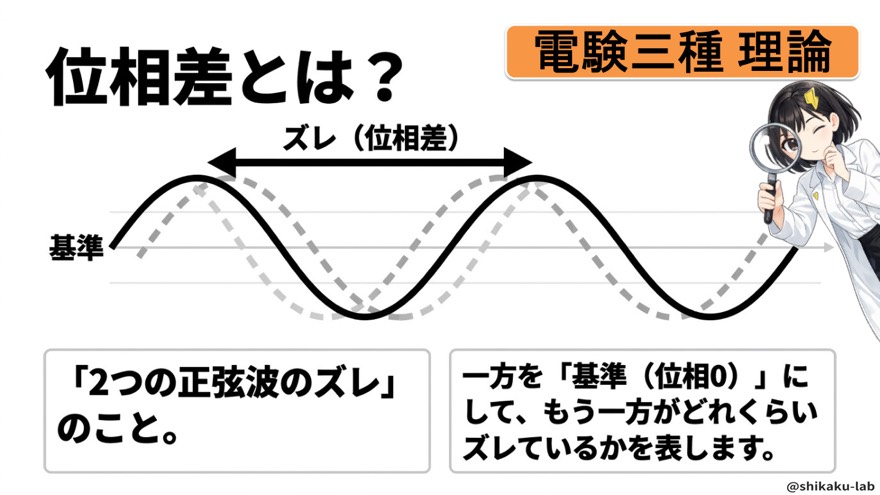

ステップ2：位相差とは「2つの波のズレ」

位相が「1つの波の今の角度」なら、位相差は2つの波の角度のズレです。

たとえば電圧の波と電流の波。同じ周波数で回っていても、山の来るタイミングがずれていることがあります。そのズレの大きさが位相差です。

位相差には「基準」が必要

ここが最初の関門です。位相差は必ず片方を基準にして測ります。

項目	内容
基準の波	φ＝0 として、原点から始まる波にする
比べる波	基準に対して何［rad］ずれているかで表す
ずれの向き	先に山が来る＝進み、後から来る＝遅れ

「Aから見てBは進み」なら「Bから見てAは遅れ」。どちらを基準に置いたかで、進み・遅れの言い方はひっくり返ります。問題文が何を基準にしているのかを、必ず最初に確認してください。

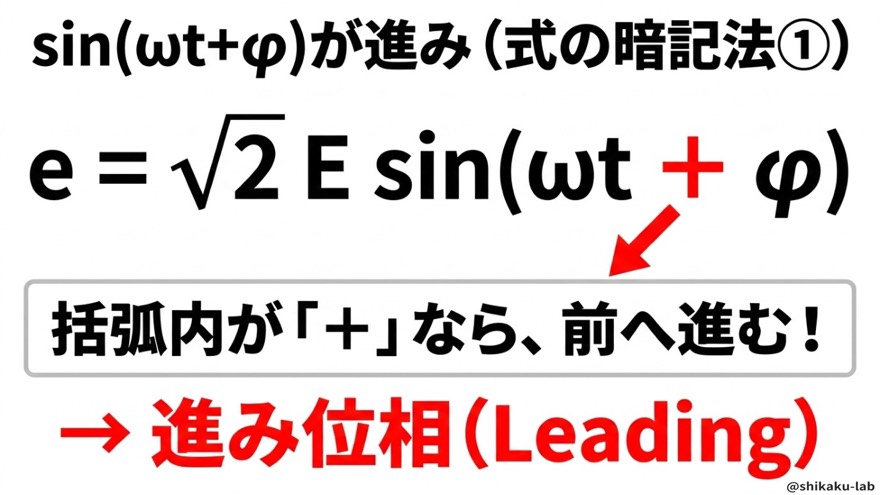

ステップ3：sin(ωt＋φ) は進み位相

$i=I_m\sin (\omega t+\phi )$

括弧の中がプラス。これが進み位相です。

理屈で確かめるなら、$t=0$ を代入してみてください。基準の波は $\sin 0=0$ からスタートしますが、この波はすでに $\sin \phi$ の値を持っています。つまりもうφの分だけ先に進んだところから始まっている。だから「進み」です。

理屈を確認したら、あとは「＋なら進み」と反射で出るまで唱えるだけで構いません。試験本番で理屈を再構築している時間はないからです。

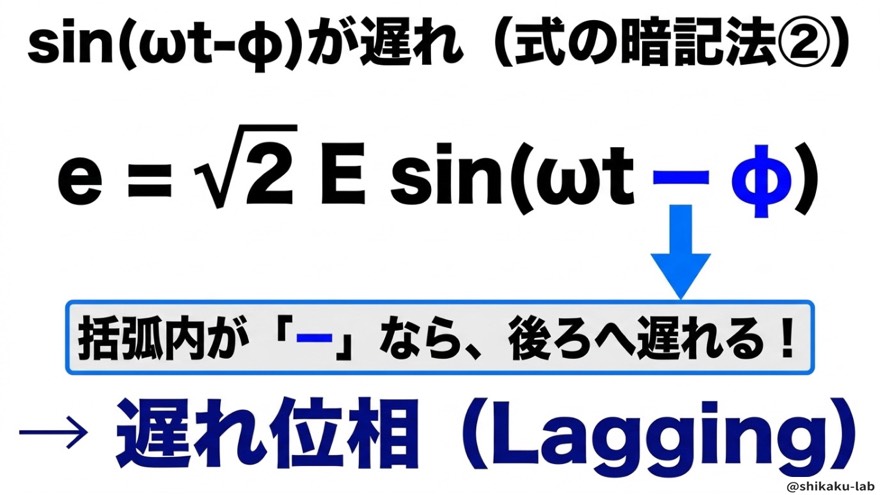

ステップ4：sin(ωt−φ) は遅れ位相

$i=I_m\sin (\omega t-\phi )$

括弧の中がマイナス。こちらが遅れ位相です。

$t=0$ のとき $\sin (-\phi )$ となり、値はマイナス側から始まります。基準の波がもう0を通過して上がり始めているのに、この波はまだ追いついていない。φの分だけ後ろにいる、という状態です。

式の形	呼び方	状態
$\sin (\omega t+\phi )$	進み位相	基準より先に山が来る
$\sin (\omega t)$	基準	原点からスタート
$\sin (\omega t-\phi )$	遅れ位相	基準より後から山が来る

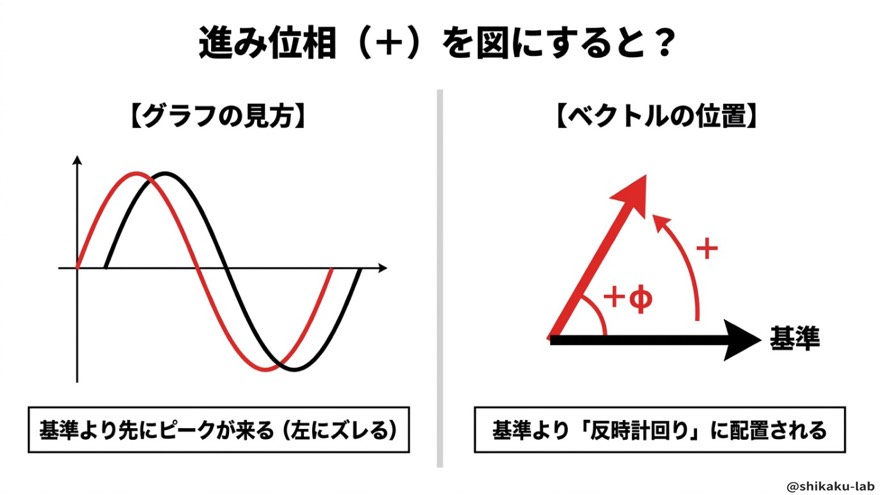

ステップ5：グラフでは進みが「左」、遅れが「右」

式で判別できるようになったら、次はグラフとの対応です。ここも覚えることは1つだけ。

位相	グラフ（横軸＝時間）	ベクトル図
進み位相	波形が左へずれる	反時計回りの向きに置く
遅れ位相	波形が右へずれる	時計回りの向きに置く

「進んでいる＝早く来る＝左」。素直な対応です。ここで混乱するとしたら、「進んでいるんだから右じゃないの？」という直感が働いたときですが、横軸は時間なので早く起きた出来事ほど左にあります。時刻表と同じだと思ってください。

ベクトル図では、反時計回りが正の向きです。進み位相のベクトルは、基準ベクトルからφだけ反時計回りに開いた位置に描きます。

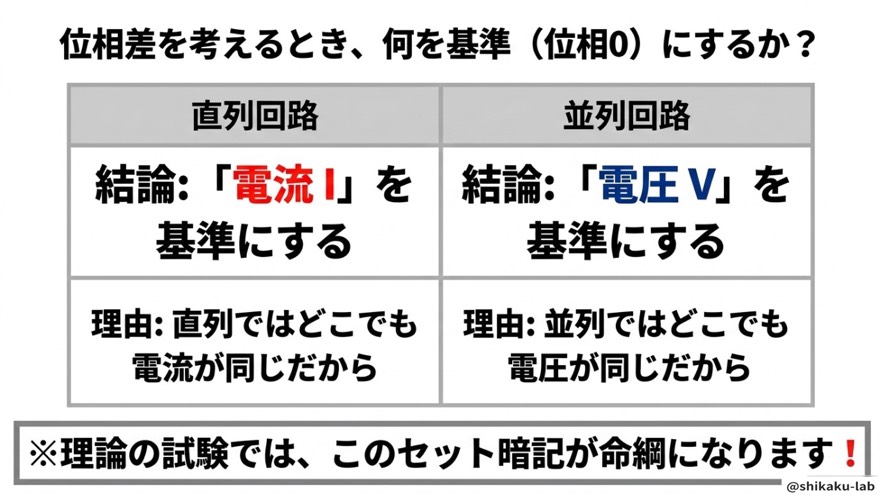

ステップ6：直列は電流基準、並列は電圧基準

問題を解き始めると必ずぶつかるのが、「で、何を基準にすればいいんだ？」という迷いです。ここはセットで暗記してしまうのが最短です。

回路	基準に取る量	理由
直列回路	電流	全素子に同じ電流が流れるから
並列回路	電圧	全素子に同じ電圧がかかるから

理由まで書きましたが、覚え方としては「直列は電流基準、並列は電圧基準」と口に出して唱えるのが確実です。逆にすると、ベクトル図を描いた瞬間から全部ずれていきます。

共通している量を基準に取る——これが原則です。直列で共通なのは電流、並列で共通なのは電圧。だから基準もそうなる、と考えれば忘れにくくなります。

ステップ7：位相差［rad］を時間差［s］に直す

「位相差はπ/6 radです」と言われても、実際に何秒ずれているのかはピンと来ません。そこで使うのがこの式です。

$\Delta t=\frac{\phi }{\omega }$

角速度ωは「1秒間に進む角度」でしたから、進むべき角度φをωで割れば、かかる時間が出ます。速さで距離を割ると時間が出るのと、まったく同じ発想です。

手順は2ステップに固定する

1. まず位相差φ［rad］を求める
2. それをωで割る

ここで「計算問題になった瞬間にパニックになる」という人が多いのですが、やることはこの2つだけです。ωが与えられていない場合は $\omega =2\pi f$ で作ります。周波数まわりが不安な人は、周期と周波数を「1秒間に何回まわるか」で一発理解するを先に押さえておくと安心です。

具体例で確かめる

$f=50$ ［Hz］、位相差 $\phi =\pi /3$ ［rad］のとき。

$\omega =2\pi f=2\pi \times 50=100\pi [\text{rad/s}]$

$\Delta t=\frac{\phi }{\omega }=\frac{\pi /3}{100\pi }=\frac{1}{300}\fallingdotseq 3.33\times 10^{-3}[\text{s}]$

約3.3ミリ秒のズレ、と分かりました。公式に当てはめるだけで、特別な工夫は要りません。

ステップ8：実戦クイズで確かめる

ここまで来たら、あとは判別できるかどうかです。次の式は、基準 $\sin \omega t$ に対して進みか遅れか。

$i=10\sin \left(\omega t-\frac{\pi }{4}\right)$

括弧の中はマイナス。ということは——

答えは遅れ位相。根拠はマイナス符号ただ一点です。振幅の10も、π/4という値も、進み・遅れの判別には一切関係ありません。見るのは符号だけ。

このシンプルさが、位相という単元の一番おいしいところです。瞬時値や最大値の扱いに不安が残っている人は、瞬時値・最大値・実効値・平均値を「4つの顔」で一発整理するも合わせて確認しておくと、式全体が読めるようになります。

おまけ：現場ではこう効いてくる

試験には直接出ませんが、位相差が実際の電気設備でどう効いているかを知っておくと、記憶が定着しやすくなります。

現場の話	位相差との関係
電気代の力率割引	電圧と電流の位相差（力率角）が大きいほど無効電流が増え、料金にも影響する
三相交流の仕組み	3つの波がちょうど120°ずつずれていることで成り立っている

「位相差って結局なんの役に立つの？」という疑問への答えが、まさにこの2つです。あなたが今学んでいるのは、電気料金の仕組みや三相交流の根っこそのものだ、ということです。

まとめ

項目	結論
位相	波の今の角度［rad］
位相差	2つの波の角度のズレ
$\sin (\omega t+\phi )$	進み位相
$\sin (\omega t-\phi )$	遅れ位相
グラフ	進みは左、遅れは右
ベクトル図	反時計回りが進みの向き
基準の取り方	直列は電流、並列は電圧
時間差換算	$\Delta t=\phi /\omega$

覚えることを絞れば、この表1枚です。そして、この表の中でも最優先はやはり——「＋なら前へ進み、−なら後ろへ遅れ」。ここさえ揺るがなければ、残りは芋づる式に出てきます。

⚠ ここを間違える人が多い

位相の問題で失点する原因は、だいたい次の3つに集約されます。

❌「素子の位相角＝そのまま答えの位相差」だと思い込む

❌ こう思いがち：$R+j\omega L$ の位相角が45°と出たから、答えの位相差も45°だ。 ✅ 正しくはこう：求められているのが「どことどこの位相差か」を確認するのが先です。回路の別の部分にも位相のずれがあり、それが同じ角度だった場合、両者は同位相になって差はゼロになることがあります。途中で出てきた角度をそのまま解答欄に書く癖は、選択肢の罠にまっすぐ突っ込む道です。

❌ 正弦波の合成で、振幅をそのまま足し算する

❌ こう思いがち：振幅Eの波と振幅√3Eの波を合成したら、振幅は $(1+\sqrt{3})E$ になる。 ✅ 正しくはこう：位相が違う波は、数値をそのまま足せません。向きの違う2本の矢印をベクトルとして合成する——つまり直角に交わる成分どうしなら三平方の定理を使う——のが正しい手順です。合成後の位相も、$\tan$ を使って別途求める必要があります。「足し算に見えるところほど、ベクトルで考える」と身構えてください。

❌ 周波数と誘導性・容量性の関係を逆に覚える

❌ こう思いがち：周波数が低いとコイルが効いてくる気がする。 ✅ 正しくはこう：周波数が低いときは容量性（$X_C=1/2\pi fC$ が大きくなるので、電流が電圧より進む）、高いときは誘導性（$X_L=2\pi fL$ が大きくなるので、電流が遅れる）です。共振周波数を境に、進みから遅れへ入れ替わる、という順番でセットにして覚えておくと、迷いが消えます。

この3つは、どれも「もう一歩だけ確認する」で防げるものばかりです。慌てず、基準は何か・何と何の差かを、必ず声に出して確認してください。

過去問ではこう出た

位相と位相差は、理論科目で繰り返し出題される定番テーマです。テーマで照合した範囲だけでも、次の9問が確認できます。

年度	問番号
令和6年 下期	問8
令和5年 上期	問8
令和2年	問9
平成30年	問8
平成30年	問9
平成30年	問15
平成28年	問15
平成27年	問17

見てのとおり、問8〜問9あたりのA問題と、問15・問17といったB問題の両方に顔を出しています。つまり、単純に進み・遅れを答えさせる問題から、回路全体の中で位相差を計算させる問題まで、レベルの幅が広いということです。

裏を返せば、位相の基礎が固まっていると、得点機会がそれだけ多いということでもあります。平成30年のように1年で3問絡んでくる年もありますから、ここを落とすのは非常にもったいない。

まずは「＋なら進み、−なら遅れ」で確実に取れる問題を拾い、そこから計算問題に手を伸ばしていきましょう。
