正弦波交流を「回転が生む波」として一発理解する

この記事で身につくこと

「理論はなんとかここまで来たけれど、交流に入ったとたんに手が止まった」——これは、独学で電験三種に挑む方の、ほぼ全員が通る道です。記号が急に増え、見たこともない式が並び、しかも高校で習ったはずの sin や cos が前提になっている。逃げ出したくなるのも当然です。

でも安心してください。交流が難しく感じるのは、覚える量が多いからではありません。イメージが1つも持てていないからです。逆に言えば、たった1つのイメージさえ手に入れれば、あとは驚くほどスッと入ってきます。

この記事を読み終えると、次の状態になります。

つまずくポイント	読み終えたあとの状態
式 v = Vm・sin(ωt) が呪文にしか見えない	3つの部品に分解して、日本語で読める
sin・cos・tan の意味を忘れた	今日使うのは sin だけ、と割り切れる
角速度ωと周波数fの違いが曖昧	ω = 2πf を「1秒あたりへの換算」と説明できる
最大値Vmと実効値が混ざる	「断りがなければ実効値」と即答できる

ここで1つだけ、先に警告させてください。交流の式を丸暗記でしのごうとすると、本番で必ず頭が真っ白になります。 交流は式の種類が多いので、覚える量が増えるほど互いに混ざっていくのです。この記事では逆に、忘れても自分で作り直せる形で身につけていきます。

暗記フレーズ：交流は「回転」が生む

今日、頭に入れてほしい言葉はこれだけです。

交流は「回転」が生む！ v = Vm・sin(ωt)、ωは2πf。これだけ覚えれば、式は全部作れる。

覚える式は、上の2本だけです。しかもこの2本、実は丸暗記する必要すらありません。難しく見えるこれらの式は、すべて 「発電機のコイルが回っている状態」を数式に書き直しただけだからです。

回転のイメージさえ持っていれば、式は自分で組み立て直せます。ここが丸暗記との決定的な違いです。丸暗記は忘れたら終わりですが、イメージは忘れても再生できます。

なお、式の左辺にある小文字の v は、その瞬間の電圧＝瞬時値を表します。時間tによって変わり続ける量なので、大文字ではなく小文字で書く決まりです。この大文字・小文字の使い分けは、このあとも何度も出てきますので、頭の片隅に置いておいてください。

ステップ1：直流と交流は、何がどう違うのか

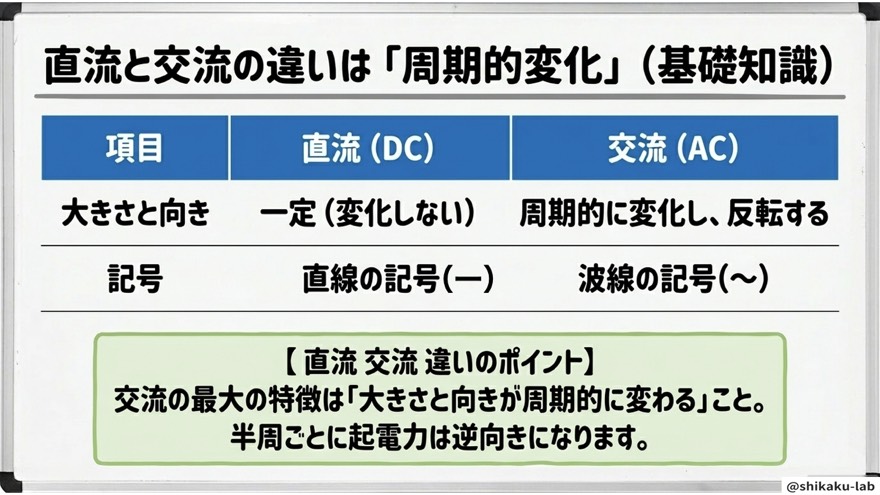

まず出発点として、直流（DC）と交流（AC）の違いをはっきりさせておきましょう。

比較項目	直流（DC）	交流（AC）
大きさ	一定で変化しない	周期的に変化する
向き	常に同じ向き	半周ごとに反転する
身近な例	乾電池	家庭のコンセント
記号	直線の記号	波線（ニョロっとした記号）

交流の最大の特徴は、この表の上2段、つまり 「大きさと向きが周期的に変わる」 ことです。イメージとしてはブランコが近いでしょう。前に振れて、戻って、後ろに振れて、また戻る。ずっと同じ場所を往復しています。

家庭のコンセントの中では、その往復が1秒間に50回、あるいは60回起きています。想像すると目が回りそうですが、実際にそうなっています。

なお、記号の違いは実務でもそのまま効いてきます。テスターの切り替えスイッチにある直線と波線がまさにこれで、交流を直流レンジで測ると、まったく違う値が表示されてしまいます。試験対策としてだけでなく、事故を防ぐ知識としても押さえておきたいところです。

ステップ2：なぜ「周期的に変化する」のか

では、なぜ交流はわざわざ変化し続けるのでしょうか。答えは、電気が作られる現場——発電機の中にあります。

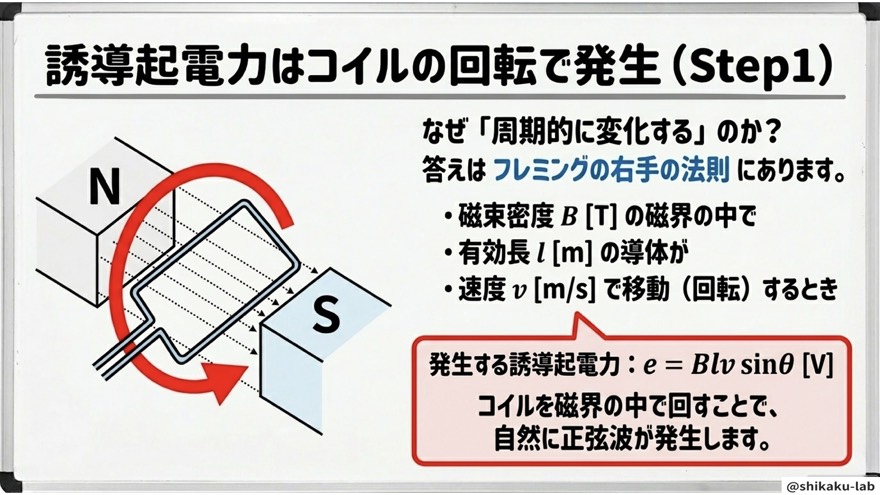

鍵になるのは フレミングの右手の法則 です。条件は3つ。

1. 磁束密度 B［T］の磁界の中で
2. 有効長 l［m］の導体が
3. 速度 v［m/s］で移動（＝回転）するとき

このとき、次の誘導起電力が発生します。

$$e=Blv\sin \theta \text{[V]}$$

ここで、今日の主役である $\sin \theta$ が顔を出しました。なぜ sin が出てくるのか。理由はシンプルで、コイルが回ると、磁界に対する角度θがどんどん変わっていくからです。

角度が変われば、コイルが磁界を横切る勢いが変わります。勢いが変われば、発生する起電力の大きさも変わります。そして「角度」と「大きさ」の関係を表すのが、まさに sin という関数なのです。

回転している → 角度が変わる → 起電力の大きさが変わる → 波になる

誰かが無理やり波の形に加工したわけではありません。磁界の中でコイルを回すと、自然にこの形になる。 だからこそ「交流は回転が生む」なのです。

このあたりで「そもそも磁界って何だっけ」と不安になった方は、先に〈磁気回路のオームの法則とは？起磁力・磁束・磁気抵抗の対応〉に目を通しておくと、この節の理解が一段深くなります。

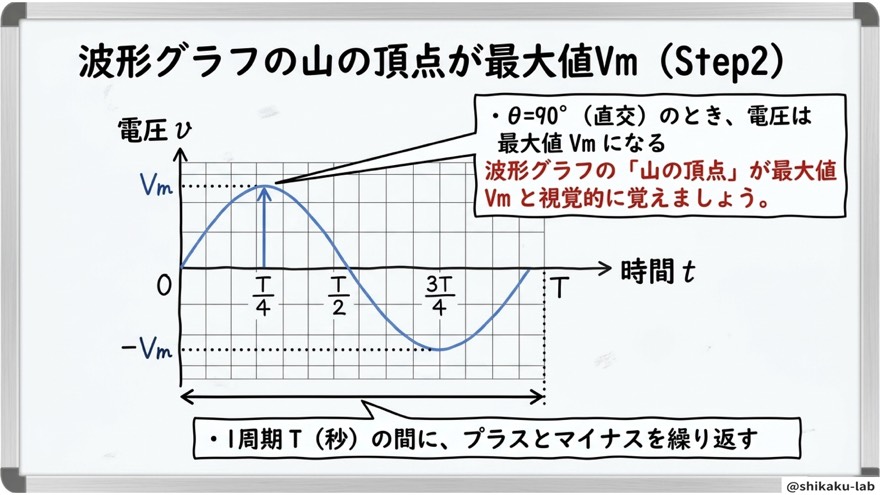

ステップ3：波形グラフの読み方（最大値Vmと1周期T）

回転が波を生むことが分かったら、次はその波の「見取り図」を読めるようにしましょう。

縦軸が電圧v、横軸が時間tのグラフです。押さえどころは2つだけです。

縦方向：山の頂点が最大値 Vm

θ = 90°、つまりコイルが磁界と直交する瞬間に、電圧は最大値 Vm になります。この角度でコイルが磁界を最も勢いよく横切るからです。逆に θ = 0° のときは磁界に沿って動くため、起電力はゼロになります。

覚え方はシンプルにいきましょう。「波形グラフの山の頂点が最大値 Vm」。図ごと視覚的に頭に入れてしまうのが一番早いです。

横方向：山と谷でワンセットが1周期 T

横軸には T/4、T/2、3T/4、T と目盛りが振られています。この T が 1周期［s］ です。1周期の間に、波はプラス側の山とマイナス側の谷を1回ずつ描きます。谷の底が −Vm、つまり向きが逆転した状態です。

先ほど表で確認した「半周ごとに反転する」が、グラフの上ではこう見えているわけです。プラスの山とマイナスの谷でワンセット、これで1周期。ここを押さえるだけで、交流の問題はぐっと解きやすくなります。

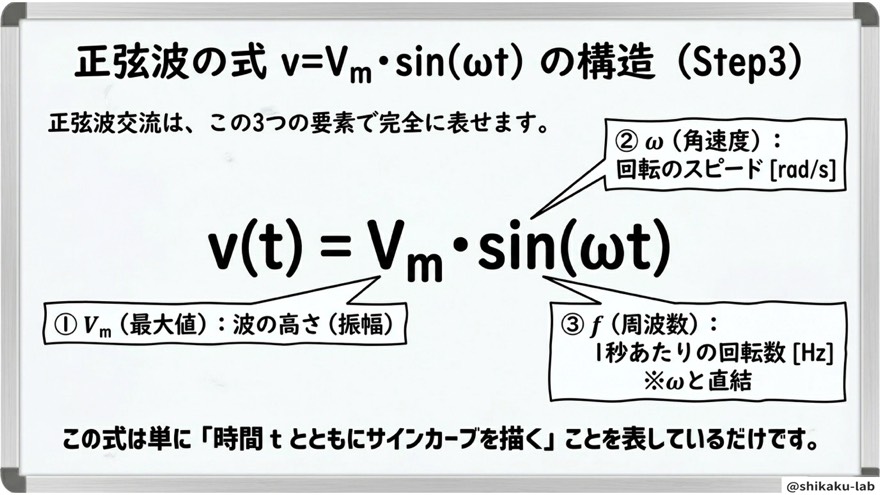

ステップ4：式 v = Vm・sin(ωt) を3つに分解する

いよいよ本丸です。とはいえ、身構える必要はありません。この式はたった3つの部品でできています。

$$v(t)=V_m\sin (\omega t)$$

記号	名前	意味	単位
Vm	最大値	波の高さ（振幅）	［V］
ω	角速度	回転のスピード	［rad/s］
f	周波数	1秒あたりの回転数（ωと直結）	［Hz］

この式が言っていることは、実は一言で済みます。「時間tとともに、サインカーブを描く」。それだけです。難しい意味は何ひとつ込められていません。

括弧の中の ωt が、この式の心臓部

多くの方が引っかかるのが、sin の括弧の中身です。ここが読めると、一気に景色が変わります。

• ω ＝ 1秒あたりに進む角度［rad/s］
• t ＝ 経過した時間［s］

この2つを掛け算すると、何が出るでしょうか。答えは 「その時点までに進んだ角度」 です。つまり ωt は「今、何度まで回ったか」を表しています。

$$\omega t=(\text{1秒あたりの角度})\times (\text{経過時間})=\text{今までに回った角度}$$

だから sin の中に入っているのです。角度が決まれば sin で高さが決まり、その高さがそのまま電圧になる。回転 → 角度 → 高さ → 電圧。すべてが1本の線でつながりました。

式は「言葉を圧縮したもの」です。読めた時点で、半分は理解できたも同然です。

ステップ5：三角関数は sin だけでいい

つまずきポイントの1つ目、三角関数を片づけましょう。といっても、今日必要なのは3つのうち1つだけです。

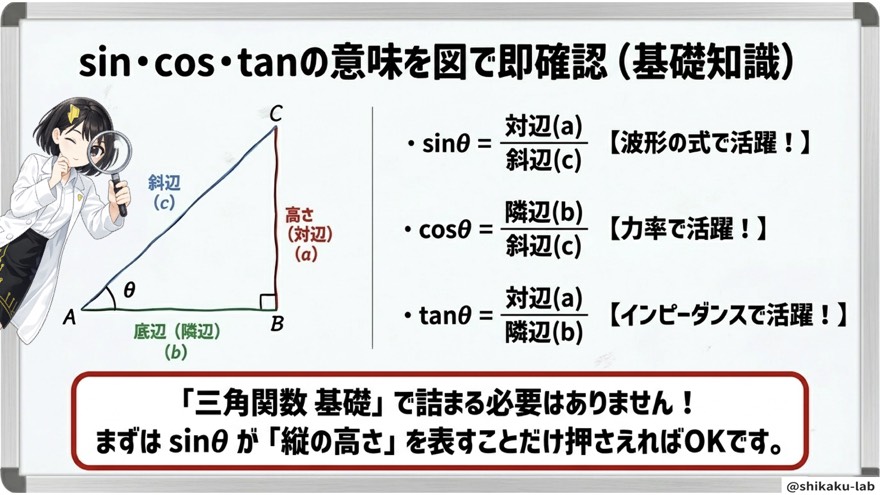

直角三角形の辺の名前は、θとの位置関係で決まります。θの向かいにあるのが対辺 a、θの隣にあるのが隣辺 b、そして斜めの一番長い辺が斜辺 c です。「向かい」と「隣」。これだけで迷わなくなります。

関数	定義	電験でのおもな出番
sinθ	対辺 a ÷ 斜辺 c	波形の式（今日はこれだけ）
cosθ	隣辺 b ÷ 斜辺 c	力率
tanθ	対辺 a ÷ 隣辺 b	インピーダンス

3つとも、いずれ出番はあります。でも 三角関数の基礎で詰まる必要はありません。 全部を完璧にしてから進もうとすると、たいていそこで力尽きます。実際、そこで挫折してしまう方をたくさん見てきました。

今日押さえるのは、sinθ は「縦の高さ」を表す、この一点だけです。回転する円の上を点が回っているとき、その点の高さ——それが sin だと思ってください。この理解があれば、波形の式はすんなり入ってきます。

ステップ6：角速度ωと周波数fは「1秒あたりへの換算」

つまずきポイントの2つ目にして、今日2本目の式です。

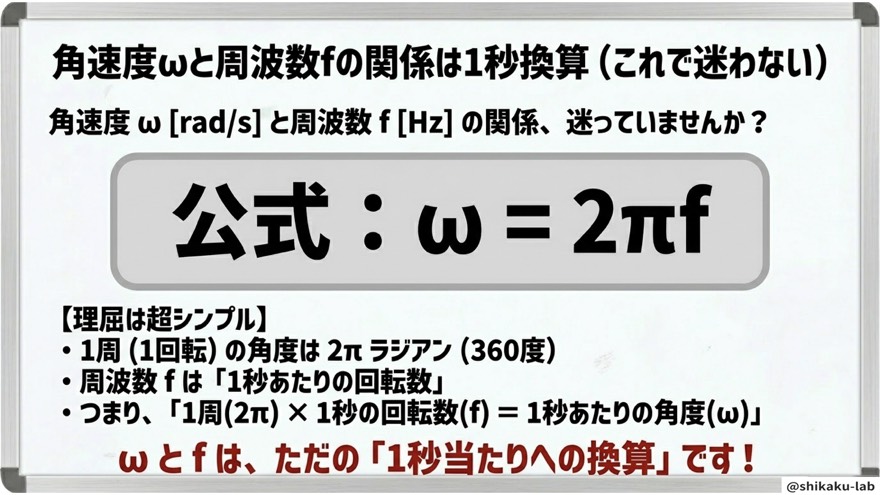

$$\omega =2\pi f$$

この式も、丸暗記は不要です。理屈が超シンプルだからです。順に3段だけ追いかけてください。

1. 1周（1回転）の角度は 2π［rad］（＝360°）
2. 周波数 f は「1秒あたりの回転数」（50Hz なら1秒に50回転）
3. だから、1周ぶんの角度 2π × 1秒あたりの回転数 f ＝ 1秒あたりの角度 ω

やっていることは掛け算だけです。ωとfは、ただの「1秒当たりへの換算」なのです。そう言われると、一気にハードルが下がりませんか。

単位で見るとさらに納得できます。ωは［rad/s］、fは［Hz］＝「毎秒何回」。どちらも「毎秒」の話なので、素直に掛け算でつながるわけです。単位まで揃っているので、覚え直す手間もありません。

「ラジアンが、まだ少し苦手」という方もいるでしょう。今日は 「1周＝2π」 だけ分かっていれば十分ですが、根っこから納得しておきたい方は〈弧度法ラジアンを「1周＝2π」だけで攻略する〉を先に読んでおくと、この式が完全に腑に落ちます。

ステップ7：最大値Vmと実効値——最大の罠

3つ目にして、最大の落とし穴です。試験でも実務でも、いちばん間違えやすいのが「電圧の大きさ」の解釈です。

用語	意味	どこを指すか
最大値 Vm	瞬間的な最大パワー	波形グラフの山の頂点
実効値	直流と同じ仕事をする実質的なパワー	交流「◯◯V」と言われたときの値

ここで、素朴な疑問が湧くはずです。「コンセントの電圧は100Vと言うけれど、変わり続けているなら、100Vの瞬間ってどこなんだ？」

鋭い疑問で、まさにそこが問題の核心です。交流は大きさが変わり続けるので、「今この瞬間は何V」では、電圧の大きさを表す共通の物差しになりません。そこで、「直流に置き換えると何ボルト分の働きをするか」 で表すことにしたのです。これが実効値です。

決め方は仕事の量で比べます。同じ電熱線を温めたとき、直流の何ボルトと同じ熱が出るか——そういう基準です。「平均的な実力で表す」と考えると、感覚的にもつかみやすいでしょう。

超重要ルール：断りがなければ、すべて実効値

問題文や実務で単に「100V」「200V」「交流電圧」と言われたら、それはすべて実効値を指します。

ここは試験で本当によく狙われます。何も断りがなければ実効値、と反射で出るようにしてください。

ちなみに、コンセントの100V（実効値）に対する最大値は 約141V。瞬間的には141Vまで出ているのです。41Vもの差がありますから、この2つを混同したら計算は丸ごとずれます。

なお、実効値と最大値を結ぶ具体的な計算（$V=V_m/\sqrt{2}$）は次の段階の話です。この記事では「区別ができる」ところまでで十分。数値の関係まで一気に固めたい方は〈瞬時値・最大値・実効値・平均値を「4つの顔」で一発整理する〉へ進んでください。

ステップ8：確認問題——50Hzの角速度は？

ここまでの知識を、1問で試してみましょう。

問題 日本の東日本エリアの商用電源は、周波数 f = 50［Hz］の正弦波交流である。 このとき、この交流の角速度 ω［rad/s］はいくらか。

ヒントは「先ほど学んだ“あの公式”を思い出すだけ」。数字も1つしか出てきません。5秒だけ考えてみてください。

【解答】

使うのは、周波数と角速度を結ぶ公式 ω = 2πf。ここに f = 50 を代入します。

$$\omega =2\pi f=2\times \pi \times 50=100\pi \text{[rad/s]}$$

答えは ω = 100π［rad/s］ です。本当に代入するだけでした。身構えて損した——そう感じたなら、それが正しい感覚です。

ついでに、西日本の60Hzでも計算してみましょう。

$$\omega =2\times \pi \times 60=120\pi \text{[rad/s]}$$

数字が変わっても、やることは何ひとつ変わりません。公式の意味さえ分かっていれば、あとは代入するだけ。 理論という科目は、このパターンの積み重ねでできています。本番でも、まず「どの公式を使うか」だけ決めてしまえば、残りは計算作業です。

現場の豆知識：50Hzは、発電機が毎秒50回転している

少し面白い話をさせてください。日本の商用電源は50Hzが東日本、60Hzが西日本と分かれています。引っ越しで家電が使えなくなる、あの話です。

では、この50Hzという数字は、実際には何を意味しているのでしょうか。「1秒間に50回、波が上下している」——それも正解ですが、もう一歩踏み込むと、こう言えます。

発電所にある巨大な発電機のコイルが、毎秒50回・毎秒60回という猛スピードで回転していることに相当します。

あの巨大な機械が、今この瞬間もどこかで回り続けている。今日ずっと言ってきた「交流は回転が生む」は、比喩ではなく文字通りの話だったわけです。

そして電気工事士の現場でも、「100V」は実効値であり、その裏には常にこの「回転」が隠れています。コンセントの向こう側に回っている発電機がある——そうイメージできると、交流がぐっと身近になり、理解も定着しやすくなります。

まとめ

今日の要点は、たったこれだけです。スクリーンショットを撮っておいてください。

#	押さえること
1	正弦波の式は v = Vm・sin(ωt)
2	角速度と周波数は ω = 2πf
3	最大値 Vm は 波形の山の頂点
4	実効値は 「交流◯◯V」と言われたときの値

こうして並べると、意外と少ないと感じませんか。交流が難しく見えるのは、量が多いからではなく、イメージが持てないからです。だから最初に「回転」を手渡しました。

迷ったらこの言葉：交流は「回転」が生む！

式を忘れても、回転のイメージからなら作り直せます。丸暗記ではなく、作り直せる。今日いちばん持って帰っていただきたいのは、この感覚です。

⚠ ここを間違える人が多い

この単元の失点は、ほぼ決まったパターンに集中します。先回りして潰しておきましょう。

❌「交流の大きさは、いつでも足したり引いたりできる」と思ってしまう

交流の世界では、大きさだけでなく「向き（位相）」も一緒についてきます。そのため、交流の大きさ同士を単純に引き算して「その差が増えたぶん」と考えると、答えが合いません。これは今後インピーダンスを学ぶときに、そのまま最大の落とし穴になります。

✅ 正しくは： 交流の量は「大きさ」と「向き」をセットで扱う。単純な足し算・引き算が通用するのは直流の世界だけ、と今のうちから線を引いておく。

❌ 最大値と実効値を、その場の気分で使い分けてしまう

「141Vが最大値」と覚えたはずなのに、いざ問題文で「100Vの電源」と書かれると、そのまま最大値として式に放り込んでしまう——非常に多いミスです。1問まるごと落とします。

✅ 正しくは： 断りのない値はすべて実効値。最大値を使いたい場面では、必ず自分で $\sqrt{2}$ 倍に変換してから式に入れる。この一手間を省かないことが最大の防御です。

❌ sin と cos の違いを「形が違うだけ」と流してしまう

電圧が sin、電流が cos（あるいは −cos）のように、形が違う式が並ぶ問題があります。ここで形の違いを無視すると、進んでいるのか遅れているのかを真逆に読み違えます。符号ひとつで回路の判定まで反転してしまう、こわいミスです。

✅ 正しくは： 三角関数の形が違うときは、必ず位相をそろえてから比較する。今の段階では「形が違う＝ズレがある合図」と覚えておくだけで十分です。

過去問ではこう出た

正弦波交流の基礎は、単独で問われるだけでなく、交流回路の問題の前提知識として毎回のように顔を出します。テーマで照合した範囲では、次の回で出題が確認できます。

年度	問番号
令和7年 下期	問9・問14
令和6年 上期	問15
令和6年 下期	問8
令和4年 上期	問8・問9
令和4年 下期	問9
令和3年	問8

傾向としては、ω = 2πf を使って角速度や周波数を求めさせる基本問題と、瞬時値の式から最大値・実効値を読み取らせる問題が中心です。いずれも「式の意味が分かっていれば代入するだけ」という、今日のステップ8と同じ構造をしています。逆に言えば、ここを取りこぼすと合格ラインが一気に遠のきます。

数をこなして手を慣らしておきたい方は、こちらからどうぞ。

電験ジムで実際に解いてみる

よくある質問

Q. なぜ交流はわざわざ「変化する」電気なのですか。直流のほうが扱いやすそうですが。

発電の仕組みそのものが回転だからです。磁界の中でコイルを回して電気を起こす以上、角度が変わり続け、起電力も変わり続けます。つまり交流は「わざわざ変化させている」のではなく、回転させたら自然にそうなるもの。人間の都合ではなく、物理の都合というわけです。

Q. ω（角速度）と f（周波数）は、どちらを使えばいいのですか。

問題文に合わせて選べば大丈夫です。目安として、sin や cos の括弧の中に入るのは ω、「1秒間に何回」という回数の話をするときは f、と覚えておくと迷いません。単位も手がかりになります。［rad/s］なら角度の話（ω）、［Hz］なら回数の話（f）です。どちらか一方しか与えられていなくても、ω = 2πf でいつでも行き来できます。

Q. sin と cos は、どちらを使うのが正解ですか。

正弦波交流の基本形として教科書に載るのは sin のほうです。ただし、どちらで書いても波の形は同じで、違いは「どこを時間の出発点にするか」だけです。sin は0から始まって上がっていく波、cos は最初から頂点にいる波、という具合です。この記事の段階では、まず sin の形をひとつ完全に読めるようにするのが最短ルートです。cos との関係は、位相を学ぶ段階で自然に整理できます。

Q. 高校数学の三角関数を、一から復習し直したほうがいいですか。

その必要はありません。電験三種で最初に要るのは、「sin は縦の高さを表す」という一点だけです。加法定理や複雑な公式変形は、少なくとも今日の範囲では一切使いません。基礎から全部やり直そうとすると、そこで時間切れになる方が本当に多いのです。必要になった項目だけ、そのつど戻って拾う——このやり方のほうが、独学では圧倒的に速く進めます。
