コイルに働くトルクを「ドアノブ」で攻略する ── 電磁力 T＝BIℓDcosθ

「モーターが回るのは磁石と電流のおかげ」──ここまでは、なんとなく分かる。でも、いざ試験で T＝BIℓDcosθ という長い公式が出てきた瞬間、「なんで文字が5つもあるんだ」「cosθって急に何？」と、手が止まってしまう。そんな経験、ありませんか。

大丈夫です。この公式、実はドアを開けるときの感覚そのものなんです。難しそうに見える電磁力とトルクも、身近なイメージに置き換えれば、驚くほどスッと頭に入ります。今日で「モーターが回る理由」を、自分の言葉で説明できるようになりましょう。

この記事で身につくこと

• 導体1本に働く力 F＝BIℓ（フレミングの左手の法則）の意味
• 回転力である トルク T＝BIℓDcosθ の公式を、ドアのイメージで理解できる
• 多くの人がつまずく 「cosθ がなぜ付くのか」 の答え
• F と T の違い、そして D は直径 という試験で差がつくポイント

暗記フレーズ：「B・I・ℓ・D・cosθ」

まず、今日のゴールを1本の呪文にしておきます。トルクの公式は、この5つをただ順番にかけ算するだけです。

T ＝ B（磁束密度）× I（電流）× ℓ（コイル長）× D（直径）× cosθ（傾き補正）

長く見えても、やっていることは「かけ算」だけ。ひとつずつ、意味を分解していきましょう。

ステップ1：まずは導体1本の力「F＝BIℓ」

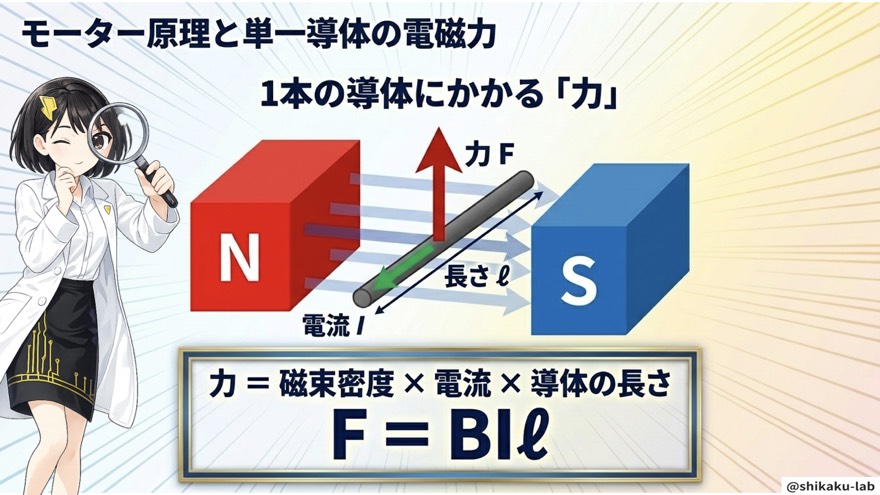

トルクの前に、その土台となる 電磁力 F から始めます。磁石のN極とS極の間に導線を1本置いて電流を流すと、その導線はグイッと押される力を受けます。これが電磁力です。

大きさは、たったの3つのかけ算で決まります。

$$F=BI\ell$$

記号	意味	単位
$F$	導体に働く力	ニュートン [N]
$B$	磁束密度（磁界の強さ）	テスラ [T]
$I$	電流	アンペア [A]
$\ell$	磁界の中にある導体の長さ	メートル [m]

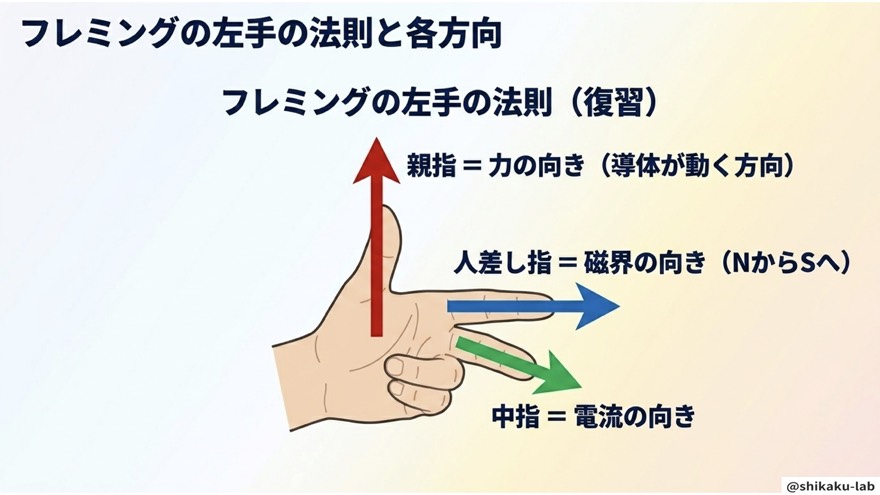

そして力の向きは、有名なフレミングの左手の法則で決まります。左手の親指・人差し指・中指を直角に開いて、「中指＝電流」「人差し指＝磁界」「親指＝力」。この順番だけ覚えておけば、向きに迷いません。

ここでのポイントは、**F はあくまで「導体1本を押す力」**だということ。まだ「回転」の話は出てきていません。ここが次のトルクとの分かれ道です。

ステップ2：力を「回転」に変える ── トルク T の登場

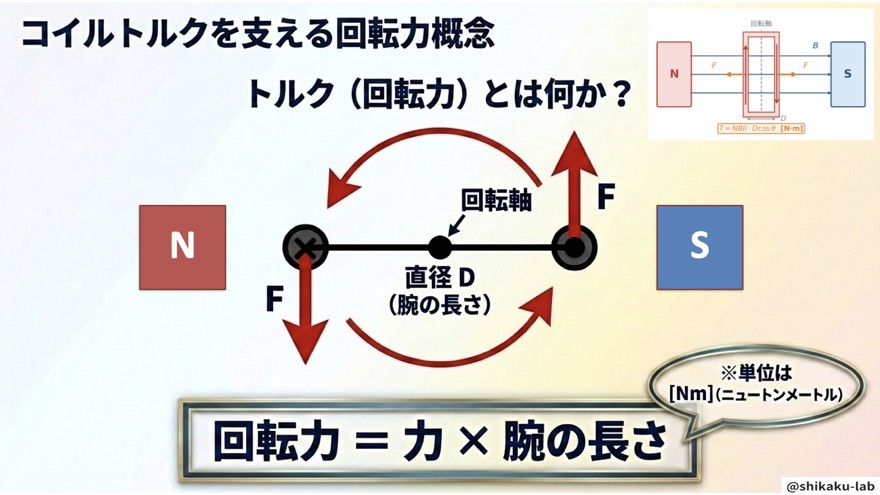

さて、モーターの中では導線が四角いコイルになってグルグル回っています。コイルの片側は上向きに押され、反対側は下向きに押される。この2つの力がシーソーのように働いて、コイルが回転するわけです。

この「回す力」こそがトルク T。ここで大事なのが、ドアのイメージです。

ドアを開けるとき、ノブ（一番遠い端）を押せば軽く開きますが、蝶番（回転軸）のすぐ近くを押しても、いくら力を入れてもビクともしません。同じ力でも、押す場所が軸から遠いほどよく回る。この「軸からの距離」を腕の長さと呼びます。

$$T=F\times (\text{腕の長さ})$$

コイルの場合、腕の長さはコイルの直径 $D$ に関係します。導体1本の力 $F＝BI\ell$ に、この腕の長さを掛け算すれば、回転力トルクの出来上がりです。

ステップ3：完成形「T＝BIℓDcosθ」と、cosθ の正体

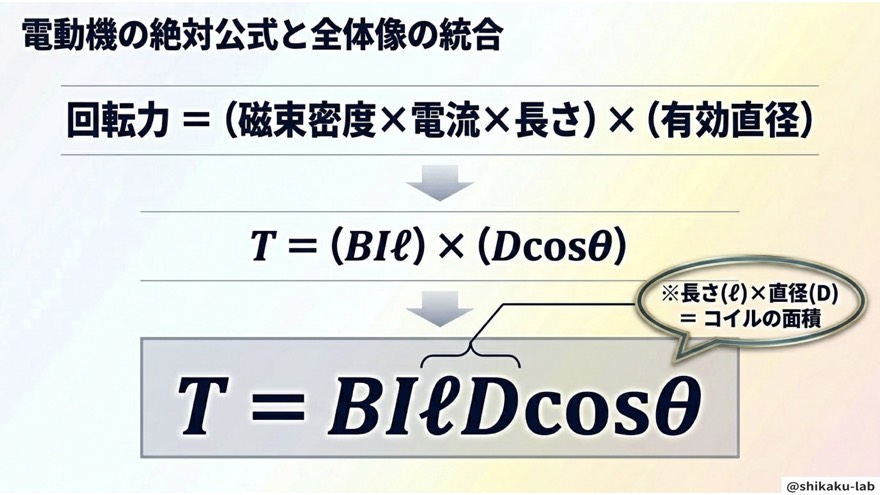

いよいよ公式の完成です。腕の長さを直径 $D$ と傾き $\cos \theta$ で表すと、トルクはこうなります。

$$T=BI\ell D\cos \theta$$

ここで多くの人が「cosθ って一体なんだ？」で止まります。でも、これもドアで考えれば一発です。

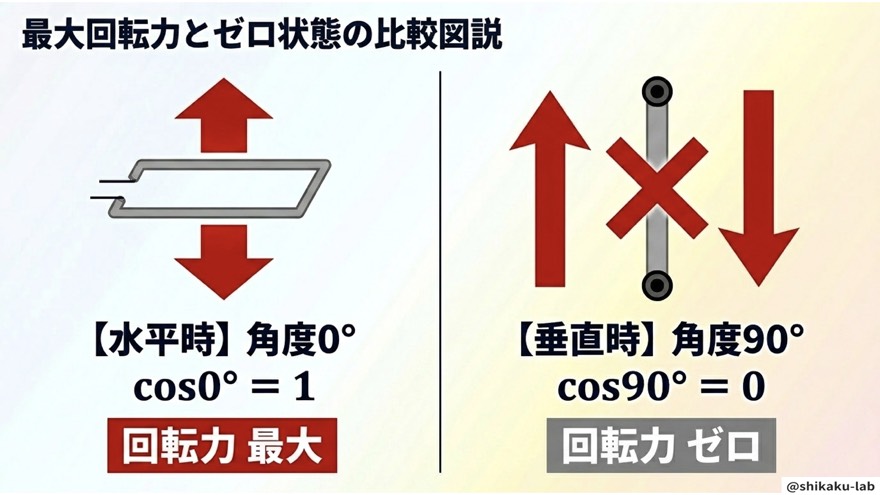

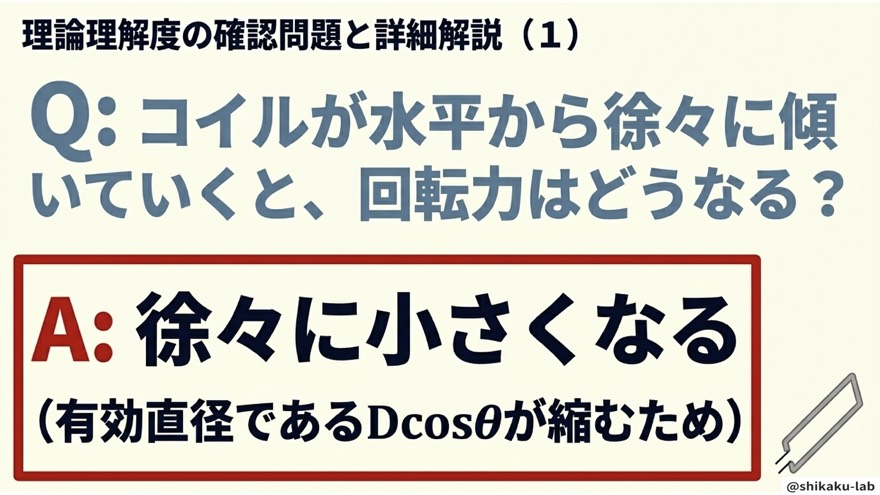

コイルは回転しながら、磁界に対してだんだん傾いていきます。コイルが磁界に対してまっすぐ立っている（θ＝0°）ときは、腕の長さがフルに $D$ となり、回す力は最大。ところがコイルが寝てきて磁界と平行（θ＝90°）になると、腕の長さがゼロになり、トルクもゼロになってしまいます。

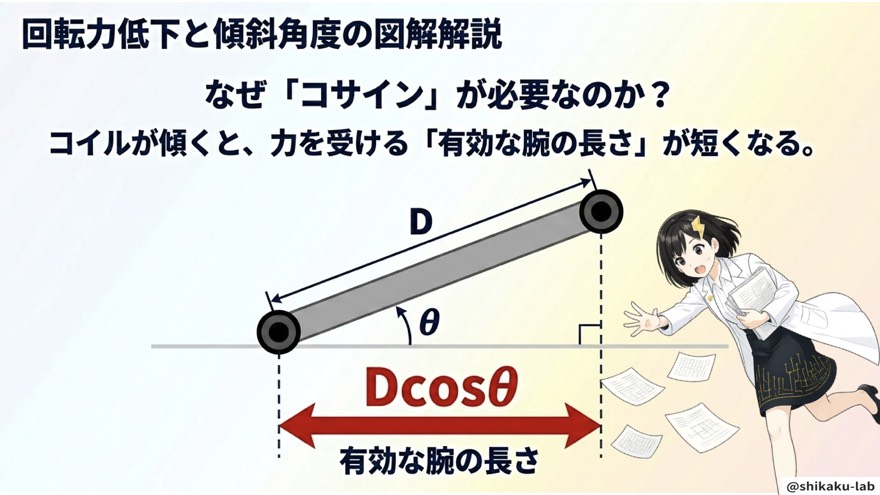

この「傾きによって腕の長さが $D\cos \theta$ に縮む」という補正が、cosθ の正体です。

傾き θ	cosθ	トルク T	イメージ
0°（垂直）	1	最大	一番よく回る
60°	0.5	半分	回りにくくなる
90°（平行）	0	ゼロ	まったく回らない

「急に三角関数が出てきて苦手…」と身構える必要はありません。cosθ は“傾いた分だけ力が減る”という、ただの割引率だと思えば十分です。

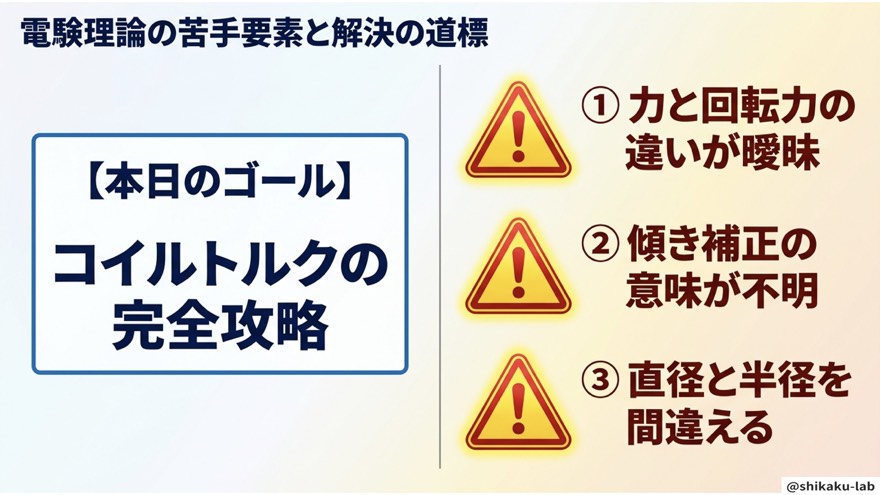

ステップ4：ここだけは間違えない ── F と T、そして「D は直径」

最後に、試験で差がつく2つの注意点を押さえておきます。ここを知っているだけで、ケアレスミスが激減します。

① F と T を混同しない

• $F$[N]…導体1本にかかる「力」
• $T$[N·m]…それに腕の長さ（$D\cos \theta$）を掛けた「回転力（モーメント）」

単位をセットで覚えるのがコツです。[N]なら力、[N·m]なら回転力。単位を見れば、どちらの話か一瞬で区別できます。

② D は「直径」であって半径ではない

公式の $D$ は直径（D＝2r）です。問題文で半径 $r$ が与えられていると、うっかりそのまま代入して、答えがきっちり半分になってしまう人が続出します。「$D$ は直径、半径なら2倍する」──これだけは、赤ペンで囲んでおいてください。

おまけ：現場ではどうやってトルクを上げている？

試験の外の話ですが、少しだけ。産業用モーターでトルクを上げたいとき、公式を見ると「磁束密度 $B$ を強くする」か「電流 $I$ を増やす」かの2択です。ただし電流を増やすと熱損失（$I^{2}R$）が一気に増えるため、大型モーターでは磁石（B）を強化する設計が主流。また、電車や工場で使われるインバーター制御（VVVF）は、電流と周波数を同時に操ってトルクを保つ技術です。今日学んだ公式が、そのまま現場設計の土台になっているんですね。

まとめ

お疲れさまでした。長い公式に見えた電磁力とトルクも、分解すればこれだけです。

• 導体1本の力：$F＝BI\ell$（フレミングの左手の法則）
• 回転力トルク：$T＝BI\ell D\cos \theta$（Fに腕の長さDcosθを掛ける）
• cosθ は「傾いた分だけ力が減る割引率」。垂直で最大、平行でゼロ
• F は[N]の力、T は[N·m]の回転力。D は直径（半径なら2倍）

「モーターの公式は文字が多くて苦手」だったところから、今日はドア1枚で全部つながったはずです。呪文「B・I・ℓ・D・cosθ」を口ずさめば、本番でも迷いません。あなたはもう、モーターが回る理由を自分の言葉で語れます。この調子で、一歩ずつ合格へ進んでいきましょう。
