4形状コイルの磁界の強さHを「分母の2πr」で見分ける

この記事で身につくこと

参考書の電磁力のページを開くと、磁界の強さHの公式が4つ、ずらっと並んでいます。

$H=\frac{I}{2\pi r},H=\frac{NI}{2r},H=\frac{NI}{\ell },H=\frac{NI}{2\pi r}$

似たような分数が4つ。Nが付いたり付かなかったり、πがあったりなかったり。これを丸暗記しようとして、試験本番でどれがどれだか分からなくなる——この単元でつまずく人のほぼ全員が、同じ道をたどります。

ですが、安心してください。この4つはバラバラの公式ではありません。整理の軸はたった1本、「円形コイルだけが例外」。これだけです。

つまずきポイント	この記事を読んだあと
4つの形状と公式の対応が覚えられない	形を見れば分母が決まると分かる
円形コイルにもπを付けてしまう	円形だけπなしの理由を説明できる
忘れたら終わりの丸暗記	アンペールの法則から自力で導ける

丸暗記から卒業して、「形を見たら分母が決まる」という考え方を手に入れる。それが今日のゴールです。

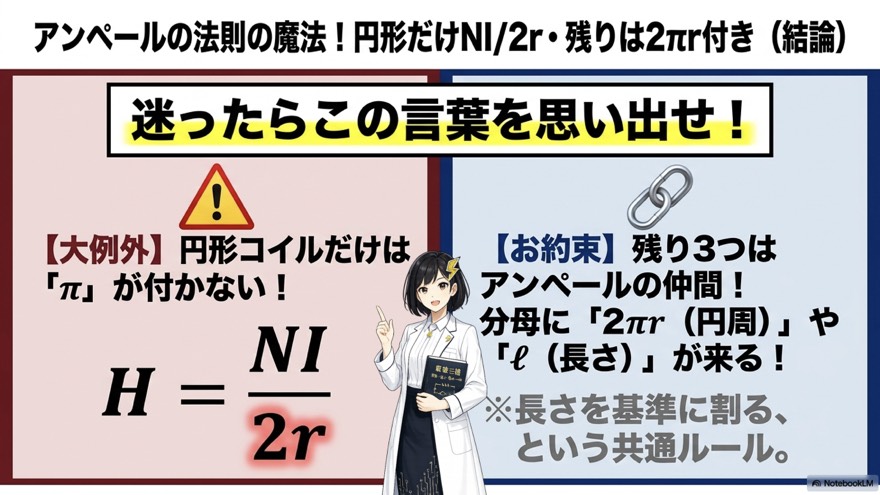

暗記フレーズ：円形だけ2r、残りは長さで割る

まず結論から。電験の勉強は、結論を先に頭に入れてから理屈を追うのが一番の近道です。

円形だけ NI/2r（2πrなし）。残り3つは長さで割る。Hの分母は形で決まる。

この一文がすべてです。円形コイルだけがビオ・サバールの法則から導かれるためπが消え、残りの3つはアンペールの法則という共通のルールから導かれるので、必ず分母に「磁界が回るルートの長さ」——2πr か ℓ——が来ます。

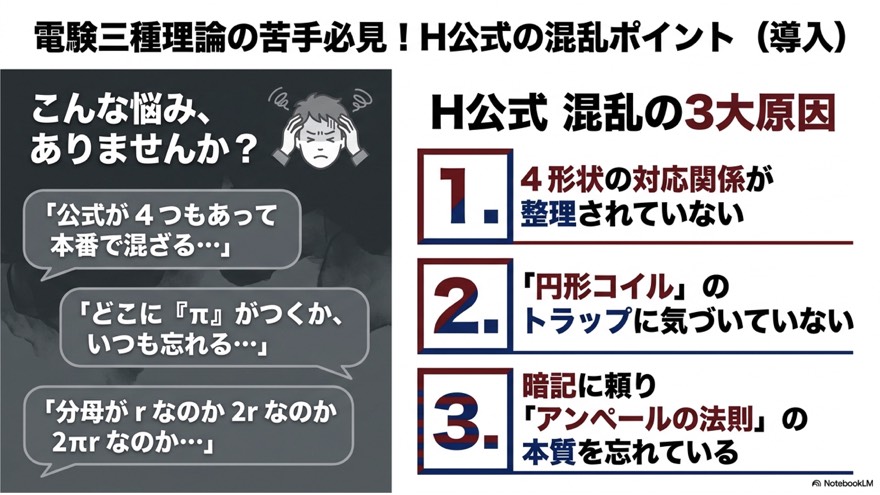

ステップ1：混乱の原因は3つしかない

いきなり公式に入る前に、なぜこの単元でつまずくのかを一度きちんと言葉にしておきましょう。原因が分かれば、対処は驚くほど簡単になります。

混乱の原因	具体的な症状
① 形状と公式の対応が曖昧	「環状ソレノイドってどっちの式だっけ？」で手が止まる
② 円形コイルのトラップ	他の3つに引っ張られて、円形にもπを付けてしまう
③ 丸暗記に頼っている	一度忘れると、その場で復元する手段がない

このうち③が一番やっかいで、同時に一番おいしいポイントでもあります。というのも、アンペールの法則というたった1つのルールを理解しておけば、4公式のうち3つはその場で作り直せてしまうからです。覚える量が4分の1になる、と言い換えてもいいでしょう。

なお、磁界そのもののイメージがまだ曖昧だという方は、先に電磁力の前に「磁石の正体」：同種は反発・異種は引き合うを一発理解を読んでおくと、この先の話がぐっと入りやすくなります。

ステップ2：直線状導体 ── 分母の2πrは「円周の長さ」だった

では形状①、まっすぐな電線から始めましょう。

$H=\frac{I}{2\pi r}[A/m]$

アンペールの法則をひとことで

アンペールの法則は、言葉にするとこうなります。

電流の周りを閉じたループでぐるっと一周すると、磁界H × そのループの長さが、ループの中を流れる電流に等しくなる。

文字で読むと難しく感じますが、絵にすると単純です。縦に伸びた電線に電流Iを流すと、電線の周りに磁界が同心円状に広がります。電線を軸にした渦巻きだと思ってください。

式を実際に組み立てる

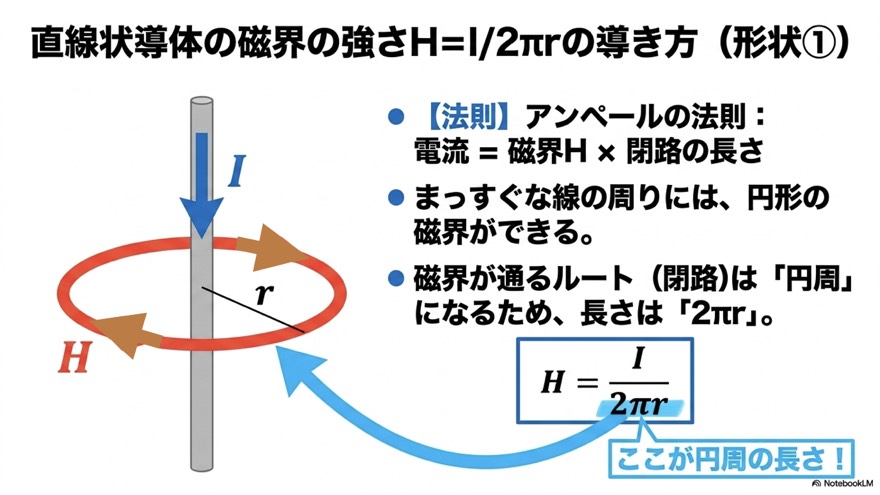

磁界が回っているルートは「半径rの円」です。円周の長さは、小学校で習ったとおり $2\pi r$。これをアンペールの法則に当てはめると、

$H\times 2\pi r=I$

両辺を $2\pi r$ で割って、

$H=\frac{I}{2\pi r}$

出ました。丸暗記せずに、円周の公式だけで導けてしまいました。

ここで受け取ってほしいのは、答えそのものより分母の正体です。分母の $2\pi r$ は、天から降ってきた謎の数字ではなく「磁界が回る円の周の長さ」でした。この感覚さえ掴めば、残りの形状も同じ手口で崩せます。

ステップ3：円形コイル ── 今日最大の山場、πはなぜ消えるのか

さあ、本日の主役です。形状②、円形コイル。

$H=\frac{NI}{2r}[A/m]$

分母をよく見てください。2r だけ。πがどこにもありません。

なぜアンペールの法則が使えないのか

直線状導体では、磁界がきれいな同心円を描いてくれたので、閉じたループを設定するのが簡単でした。ところが円形コイルでは事情が変わります。求めたいのは「コイルの中心という1点」の磁界。しかもコイル自体がすでに曲がっている。この状況では、アンペールの法則で使える都合のいい閉ループが引けないのです。

ビオ・サバールの法則と、πが約分される瞬間

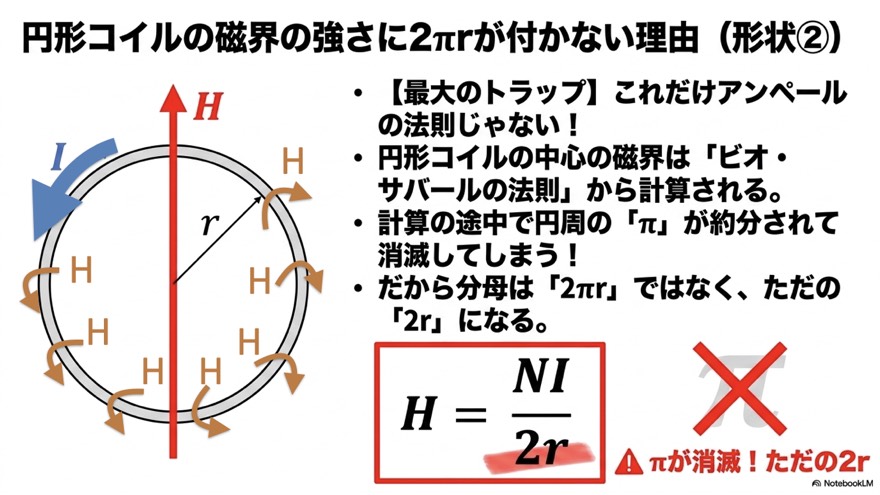

そこで登場するのがビオ・サバールの法則です。考え方は「コイルを細かく刻み、その微小な一片一片が中心に作る磁界を、全周にわたって足し合わせる」というもの。要するに積分です。

この積分の途中で、円周の要素である $2\pi r$ が分子側に顔を出します。そして分母側にもコイル全体の寄与として $2\pi$ が現れ、$2\pi$ と $2\pi$ が約分されて消える。残るのが $NI/2r$ というわけです。

項目	直線状導体	円形コイル
使う法則	アンペール	ビオ・サバール
磁界を求める場所	電線から距離rの点	コイルの中心
πの扱い	分母に残る	計算途中で約分され消える

巻数Nが掛かるのは、N巻きのコイルは実質「N本分の電流が流れている」のと同じだからです。ここは直感どおりで構いません。

「なぜπが消えるのか」を物理の仕組みとして持っておけば、試験本番でうっかりπを付ける事故は起きません。丸暗記だと不安ですが、理由が分かっていれば忘れようがないのです。

ステップ4：無限長ソレノイド ── πが無くてもアンペール組

形状③、無限長コイル（ソレノイド）です。長〜く引き伸ばしたコイルをイメージしてください。

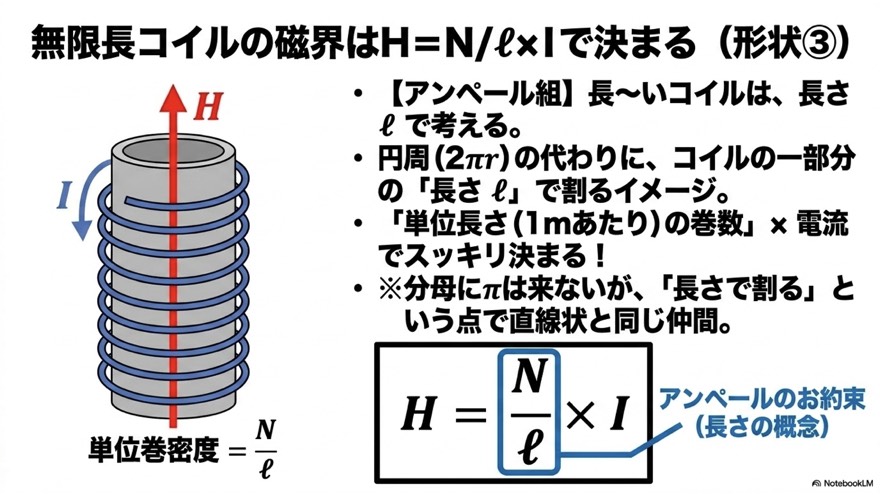

$H=\frac{N}{\ell }\times I=nI[A/m]$

内側だけに磁界があるのがミソ

無限長コイルの大きな特徴は、内側には均一な磁界があり、外側はほぼゼロという点です。そこで閉ループを「コイルの内側を通って、外側を戻ってくる長方形」に設定します。

外側の磁界はゼロですから、外側の辺は計算に一切貢献しません。つまり磁界Hが効いているのは、長さℓの内側部分だけ。ここがこの形状の急所です。

式を組み立てる

$H\times \ell =NI\Rightarrow H=\frac{NI}{\ell }=\frac{N}{\ell }\times I$

長さℓの中にN巻きあるので、ループを貫く電流はN本分、つまり $NI$ になります。

$N/\ell$ は「単位長さあたりの巻数」、つまり巻数の密度です。これを小文字の $n$ と置いて $H=nI$ と書くこともあります。「1メートルあたり何回巻いてあるか」という意味だと押さえておけば十分です。

πが出てこない理由

ここで一つ、混同しやすい点を潰しておきます。πが無いからビオ・サバール、ではありません。 無限長ソレノイドは立派なアンペール組です。πが出てこないのは、磁界が通るルートが円ではなく直線（長さℓ）だから。それだけの理由です。

分母が $2\pi r$ になるか $\ell$ になるかは、磁界のルートが円か直線かで決まる。

ステップ5：環状ソレノイド ── 直線状との違いは「N倍」だけ

最後、形状④の環状ソレノイド。コイルをドーナツ状に曲げた形で、トロイダルコイルとも呼ばれます。

$H=\frac{NI}{2\pi r}[A/m]$

磁界はドーナツの中——鉄心の中——をぐるぐる回っています。ですから閉ループは「ドーナツの中心を通る円」に設定します。その半径をrとすれば、ループの長さは $2\pi r$。直線状導体とまったく同じ形の分母です。

$H\times 2\pi r=NI\Rightarrow H=\frac{NI}{2\pi r}$

直線状と見分ける唯一のポイント

分母が同じなので、この2つは試験でも混同されやすい組み合わせです。しかし違いはたった1点しかありません。

	直線状導体	環状ソレノイド
導体の本数	電線1本	N巻きのコイル
ループを貫く電流	$I$	$NI$
分母	$2\pi r$	$2\pi r$（同じ）
公式	$H=I/2\pi r$	$H=NI/2\pi r$

つまり「直線状のIがNIに変わっただけ」。この一言で覚えてしまえば、二度と取り違えません。なお環状ソレノイドの $2\pi r$ は、実務では「平均磁路長」と呼ばれ、変圧器の鉄心設計でそのまま使われる量です。

ステップ6：4形状を一枚の表で整理する

ここまでの4つを、一度に並べて見比べてみましょう。バラバラに覚えていたものが、一本の軸で串刺しになります。

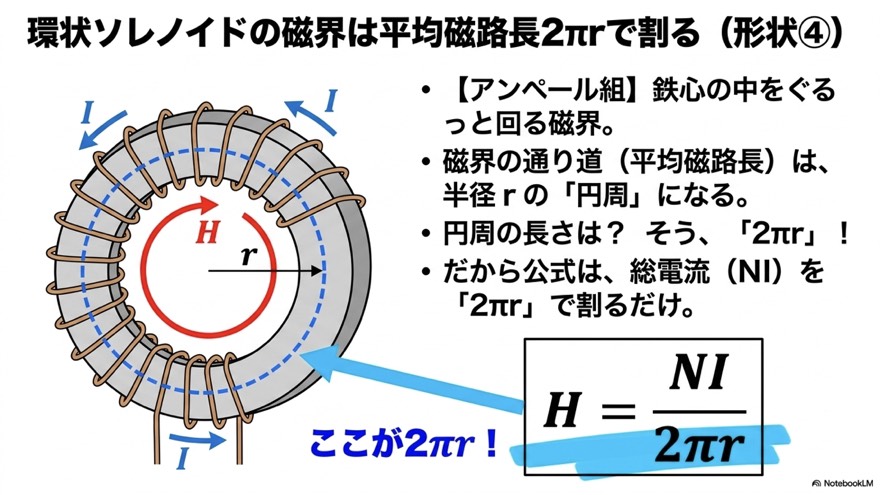

形状	公式	使う法則	分母の正体	π
① 直線状導体	$H=I/2\pi r$	アンペール	円周 $2\pi r$	あり
② 円形コイル	$H=NI/2r$	ビオ・サバール	ただの $2r$	なし（例外）
③ 無限長コイル	$H=(N/\ell )I$	アンペール	直線の長さ $\ell$	なし
④ 環状ソレノイド	$H=NI/2\pi r$	アンペール	円周 $2\pi r$	あり

表を縦に眺めると、言いたいことが2行にまとまります。

• 円形だけビオ・サバール、残り3つはアンペール
• 円形だけ 2r、残り3つは 2πr か ℓ

これが今日の一番大事なエッセンスです。試験直前に見返すなら、この表だけで十分でしょう。

ステップ7：基礎クイズ ── 円形コイルで頭を切り替えられるか

理解の確認です。手を動かしてみましょう。

問題　半径 $r=0.5\mathrm{m}$ の円形コイルに、巻数 $N=10$、電流 $I=2\mathrm{A}$ を流した。中心の磁界の強さHはいくらか。

解答

「円形コイル」という言葉を見た瞬間に「例外！ πを付けない！」と切り替えられたかどうかが、この問題のすべてです。

$H=\frac{NI}{2r}=\frac{10\times 2}{2\times 0.5}=\frac{20}{1}=20[A/m]$

答えは 20 [A/m]。

もし間違えて2πrを付けたら

ここが恐ろしいところです。うっかり $H=NI/2\pi r$ で計算すると、

$H=\frac{10\times 2}{2\times \pi \times 0.5}=\frac{20}{\pi }\fallingdotseq 6.37[A/m]$

20 が 6.37 になってしまいました。答えが3分の1以下です。しかもこの 6.37 という数字、いかにも選択肢に並んでいそうな顔をしています。これが「円形コイルのトラップ」の怖さです。

ステップ8：応用クイズ ── 磁界Hと磁束密度Bをつなぐ

もう一問、少し先に進みます。

問題　直線状導体に電流Iを流したとき、距離rの点の磁界の強さをHとする。周囲の透磁率をμとして、この点の磁束密度Bを求めよ。

解答は3ステップ

ステップ	やること
1	HとBをつなぐ関係式 $B=\mu H$ を思い出す
2	直線状導体の $H=I/2\pi r$ を代入する
3	合体させて $B=\mu I/2\pi r$

$B=\mu H=\mu \times \frac{I}{2\pi r}=\frac{\mu I}{2\pi r}[\mathrm{T}]$

「原因のH、結果のB」で混同を防ぐ

HとBを取り違える失点は本当に多いのですが、次のイメージを持つだけで激減します。

記号	立ち位置	意味
$H$	原因	電流が流れれば生まれる。空間の材質には関係しない
$B$	結果	原因Hに材質の性質（透磁率μ）が掛かって初めて決まる

だから $B=\mu H$ という順序になるわけです。Hは材質に無関係、Bは材質込み。この一文を覚えておけば、問題文が「磁界」と言っているのか「磁束密度」と言っているのかで迷わなくなります。

ステップ9：この公式、実は身の回りで働いている

少し息抜きに、今日の4公式が現実のどこで使われているかを見ておきましょう。

使われている場所	関係する形状
MRI（医療用画像診断装置）	無限長コイル・円形コイルの原理を組み合わせた超電導コイル
電柱の上の変圧器（トランス）	環状ソレノイドと同じ原理の鉄心。平均磁路長 $2\pi r$ を使って設計

病院であの大きな輪の中に入って撮影するMRIは、人体を透過できる均一な磁界Hを作る必要があります。その設計の土台にあるのが、今日勉強した公式です。街を歩けばどこにでもある電柱の変圧器も同じで、鉄心の平均磁路長の計算がそのまま効いてきます。

机上の空論ではなく、社会インフラの根っこにある知識を学んでいる——そう思うと、少し背筋が伸びませんか。

まとめ

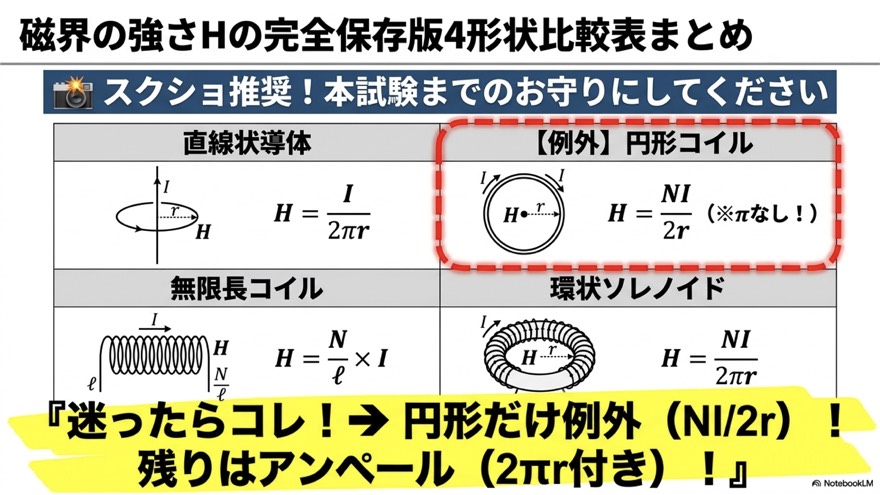

最後にもう一度、4形状を確認しておきましょう。ここをスクリーンショットしておけば、試験直前の見直しはこれ一枚で足ります。

形状	公式	ひとこと
直線状導体	$H=\frac{I}{2\pi r}$	アンペール組、分母は円周
円形コイル【例外】	$H=\frac{NI}{2r}$	ビオ・サバール、πなし
無限長コイル	$H=\frac{N}{\ell }I$	アンペール組、分母は長さℓ
環状ソレノイド	$H=\frac{NI}{2\pi r}$	アンペール組、直線状のIがNIになっただけ

そして今日の暗記フレーズを、もう一度。

円形だけ 2r、残りは長さで割る。Hの分母は形で決まる。

形を見たら分母が決まる。分母が決まれば公式が決まる。 この順序で頭を動かせるようになれば、この単元はもう得点源です。苦手だったはずの4公式が、今は1つのルールに見えているはずです。
