「⊙と⊗どっちが手前？」が消える——矢の先か羽根かで一発暗記

この記事で身につくこと

電験三種の理論を勉強していると、図の中に丸の中に点（⊙）や丸の中にバツ（⊗）が突然出てきます。問題文には「これは奥から手前です」なんて親切な説明は一行もありません。知っていて当然、という顔で出てくるのです。

そして厄介なことに、この2つは見た目が似ている。試験本番の緊張の中で「どっちが手前だったっけ……」と固まってしまい、そこから先の電磁力の計算に一歩も進めなくなる。これは決してあなたの記憶力の問題ではなく、丸暗記で通り過ぎてしまったせいです。

この記事を読み終えると、次の3つが手に入ります。

身につくこと	到達点
⊙と⊗の判別	「矢の先か羽根か」で、迷ってもその場で自力で導ける
電気力線・磁力線のルール	＋→－、N→S を、理由つきで説明できる
電気と磁気の対応	正電荷＝N極と置き換えて、暗記量を半分にできる

理屈は驚くほどシンプルです。苦手意識のわりに、覚えることは実質2つだけ。安心して読み進めてください。

暗記フレーズ：電気力線はNから出てSへ入る。矢が来る、矢が去る

電気力線はNから出てSへ入る。矢が来る、矢が去る。正＝N、負＝S。

短いですが、この一文に今日の内容がすべて詰まっています。前半が力線のルール、後半が記号のルールです。声に出して3回言えば、もう半分は終わったようなものです。

ステップ1：なぜ⊙と⊗で迷うのか

迷う理由はハッキリしています。紙という平面に、奥行き方向を描き込もうとしているからです。

紙の上では、上下も左右も矢印で描けます。ところが「手前」と「奥」だけは矢印では描けません。真横から見た矢印が、点にしか見えないからです。そこで先人たちは、記号で表すことにしました。ここまでは自然な発想です。

問題は、多くの参考書がこの記号を「⊙は奥から手前、⊗は手前から奥」と結論だけ書いていることです。理由がないから、覚えても数日で抜けます。抜けたときに取り戻す手段がない。これが本当の原因です。

逆に言えば、理由さえ持っていれば一生忘れません。次のステップで、その理由を手に入れましょう。

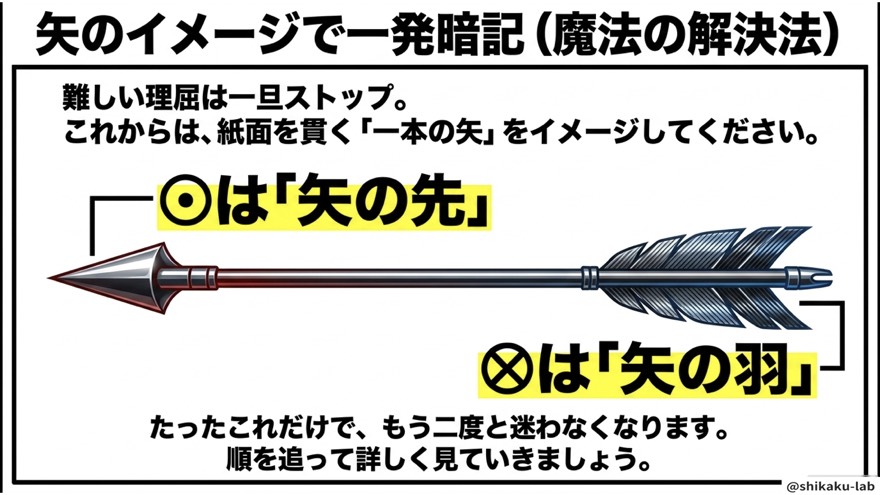

ステップ2：紙面を貫く「一本の矢」をイメージする

難しい理屈はいったん脇に置いてください。イメージするのは、紙面を垂直に貫いて飛んでいく、一本の矢です。

矢には2つの部分があります。先端と羽根。この2つが、そのまま2つの記号に対応します。

• 矢がこちらへ飛んでくるとき、正面から見えるのは尖った先端
• 矢が向こうへ飛んでいくとき、後ろから見えるのは交差した羽根

これだけです。あとは、その見え方をそのまま丸の中に描いたものが記号だと考えてください。

覚え方のコツは「記号を覚える」のではなく「矢を思い浮かべて、そこから記号を導く」こと。試験中に迷ったら、目を閉じて矢を1本飛ばせば済みます。

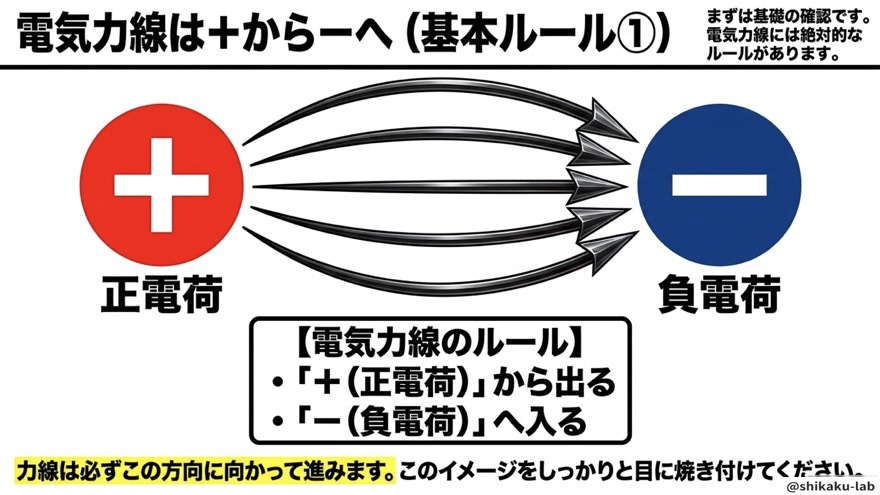

ステップ3：電気力線は＋から－へ

ここからは少しだけ理論の話です。電気力線とは、電気的な力の向きと強さを目に見える形にした線のこと。高校物理でも登場します。

そのルールは1つだけ。

プラス（正電荷）から出て、マイナス（負電荷）へ入る。

この向きは絶対に変わりません。試験で電気力線を描かせる問題が出たら、必ず正電荷から負電荷へ向かう矢印を書きます。プラスが出口、マイナスが入口。この一言を頭に焼き付けてください。

なお、電荷そのものの性質があいまいな方は、先に電磁力の前に「磁石の正体」：同種は反発・異種は引き合うを一発理解を読んでおくと、この先の話がぐっと軽くなります。

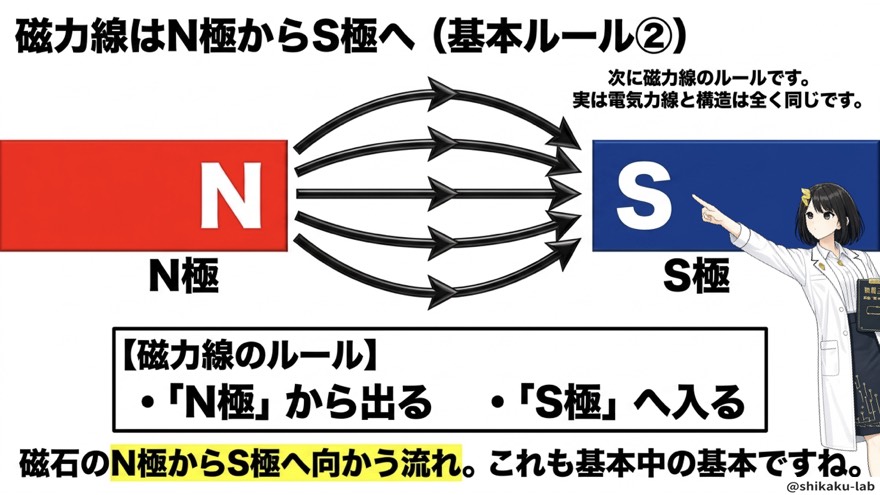

ステップ4：磁力線はN極からS極へ

次は磁力線です。こちらもルールは1つ。

N極から出て、S極へ入る。

お気づきでしょうか。ステップ3とまったく同じ構造をしています。「プラスが出口」「N極が出口」──言葉が違うだけで、やっていることは同じです。

これは偶然ではありません。電荷が電界をつくる仕組みと、磁極が磁界をつくる仕組みが、数学的に同じ形の式で書けるからです。物理の世界では「電気と磁気の対称性」と呼ばれます。

つまり、電気力線のルールさえ覚えれば、磁力線のルールはN極をプラスに置き換えるだけでその場で思い出せる。覚える量が増えないどころか、減っていくのです。

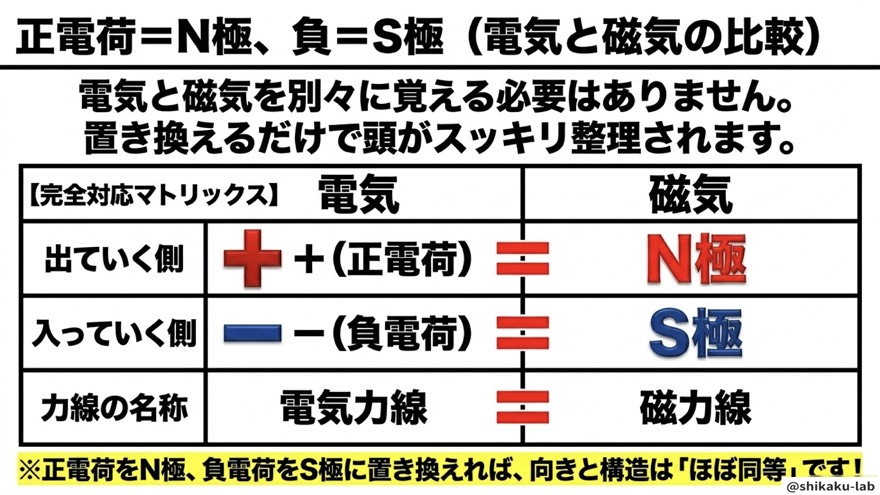

ステップ5：正電荷＝N極、負電荷＝S極の完全対応

ここが今日の最大のハイライトです。電気と磁気を、表で並べてみましょう。

	出ていく側	入っていく側	力線の名称
電気	プラス（正電荷）	マイナス（負電荷）	電気力線
磁気	N極	S極	磁力線

きれいに1対1で対応しています。正電荷をN極に、負電荷をS極に置き換えれば、電気の話がそのまま磁気の話になるわけです。

式の形まで同じ

対応は言葉だけの話ではありません。力線の本数を求める式まで同じ形をしています。

電気力線の本数は、

$N=\frac{Q}{\epsilon }$

ここで $Q$ は電気量、$\epsilon$ は誘電率です。一方、磁力線の本数は、

$N=\frac{m}{\mu }$

$m$ は磁荷、$\mu$ は透磁率です。分子が電気量か磁荷か、分母が誘電率か透磁率かの違いだけ。分数の形はまったく同じです。

項目	電気	磁気
力線の本数	$N=Q/\epsilon$	$N=m/\mu$
分子（源）	電気量 $Q$	磁荷 $m$
分母（媒質）	誘電率 $\epsilon$	透磁率 $\mu$

この対称性を身につけると、電気の問題で磁気の知識が使え、磁気の問題で電気の知識が使えます。暗記量が実質半分になる、非常に費用対効果の高い視点です。

この対応をもっと深く見たい方は、静電気と電磁力は「鏡うつし」：QとmでわかるEとHの対応表と静電気と電磁力は「双子の公式」——εをμに替えるだけで全部解けるが、そのまま続きになっています。

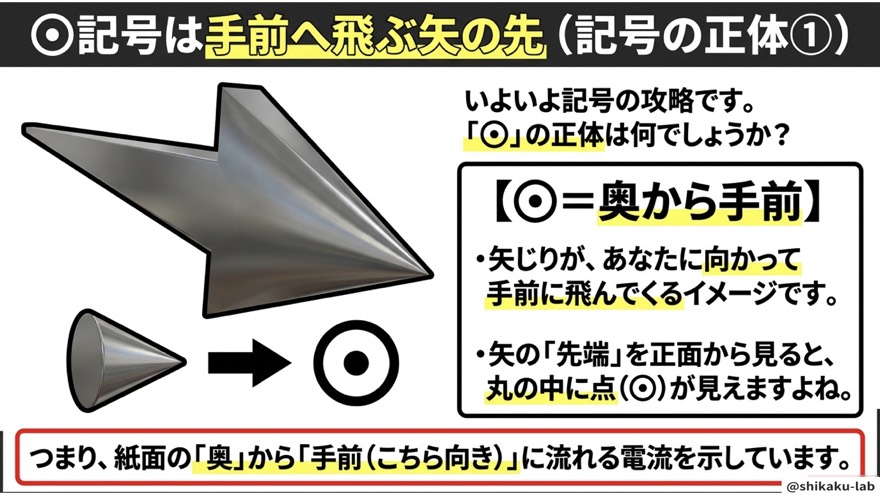

ステップ6：⊙の正体は「こちらへ来る矢の先端」

いよいよ記号の正体です。まずは丸の中に点（⊙）から。

矢があなたに向かって飛んでくるとき、正面から見えるのは尖った先端です。それを真正面から見ると、丸の中の小さな点に見えます。だからこの形なのです。

つまり⊙が表すのは、紙面の奥から、あなたのいる手前へ向かって流れる電流です。

矢が「来る」→ 電流もこちらへ「来る」→ 奥から手前。

「矢が来る」の4文字だけ持っていれば、試験中に何度でも再現できます。

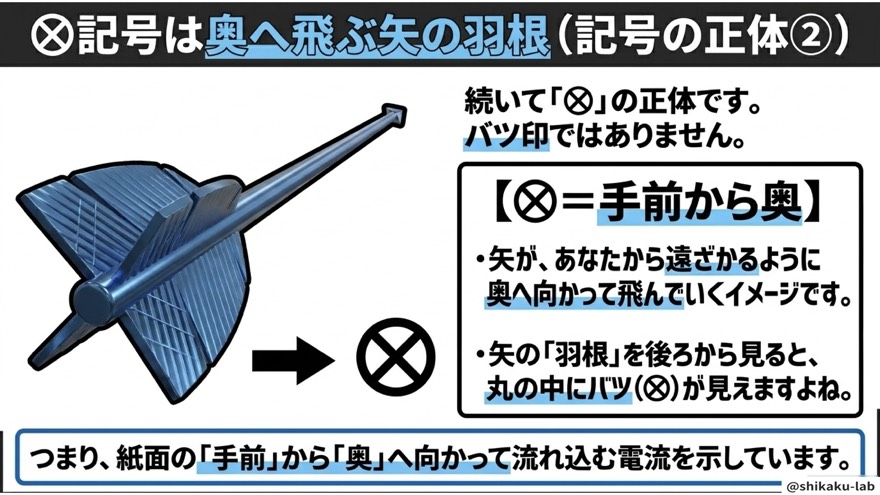

ステップ7：⊗の正体は「去っていく矢の羽根」

次は丸の中にバツ（⊗）です。

矢があなたから遠ざかって奥へ飛んでいくとき、後ろから見えるのは交差した羽根です。その交差の形が、そのままバツ印になります。

つまり⊗が表すのは、あなたのいる手前から、紙面の奥へ向かって流れる電流です。

矢が「去る」→ 電流も向こうへ「去る」→ 手前から奥。

⊙と⊗、2つ合わせても覚えるのは「矢が来る、矢が去る」の8文字だけ。これほど費用対効果のいい暗記はそうありません。

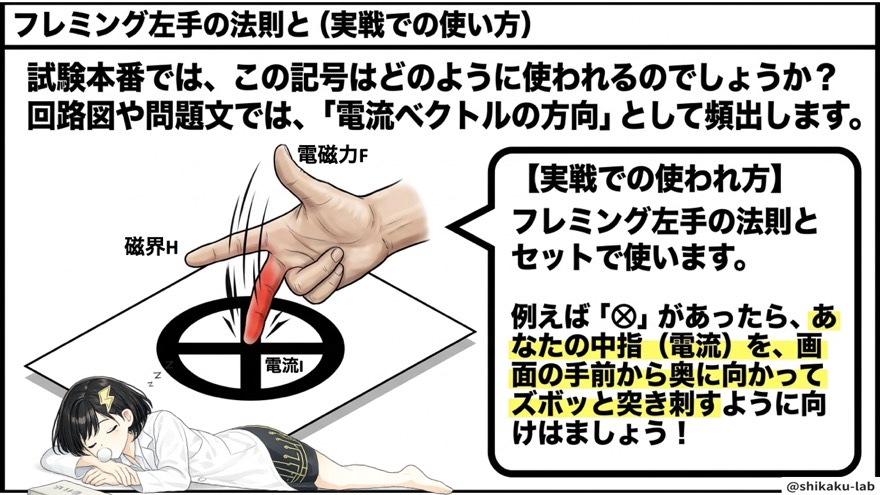

ステップ8：フレミング左手の法則との合わせ技

「記号がわかったところで、試験でどう使うのか」──もっともな疑問です。答えは明快で、この記号はフレミング左手の法則とセットで使います。

フレミング左手の法則は、電流・磁界・力の3方向を左手の指で表す法則です。

指	表すもの
人差し指	磁界の向き
中指	電流の向き
親指	力（電磁力）の向き

実戦での使い方は、次の順番です。

1. 図の中の⊙／⊗を見て、電流が手前向きか奥向きかを判定する
2. その向きに中指を合わせる
3. 磁界の向きに人差し指を合わせる
4. すると親指が、電磁力の向きを自動的に指し示す

つまり、電流の向きを即座に読み取れることが、電磁力の問題を解く出発点なのです。ここでつまずくと、その先の公式をいくら覚えていても手が動きません。逆に言えば、今日の内容さえ押さえれば、電磁力の分野は一気に楽になります。

磁界そのものの向きの決め方が怪しい方は、電磁力は「右ねじ1本」で攻略できる——電流と磁界の方向を先に確認しておくと、左手の法則との組み合わせがスムーズです。

ステップ9：クイズで実戦確認

第1問

図の中に丸の中にバツ（⊗）の記号がありました。この記号が示す電流の向きは、「手前から奥」と「奥から手前」のどちらでしょうか。

──矢を1本、思い浮かべてください。

答え：手前から奥（向こう側）へ向かう向き

バツ印は、飛んでいく矢を後ろから見た羽根の形でした。羽根が見えているということは、矢はあなたから遠ざかっている証拠。だから電流も手前から奥へ流れます。

第2問

電気力線におけるプラス（正電荷）は、磁力線の磁極でいうとN極とS極のどちらに置き換えられるでしょうか。ヒントは「力線が出ていくのはどちらか」です。

答え：N極

電気力線はプラスから出てマイナスへ入る。磁力線はN極から出てS極へ入る。並べれば、出口どうしであるプラスとN極が同じ役割だとわかります。当然、入口どうしのマイナスとS極も同じ役割です。

正電荷もN極も、力線が全方向へ放射状に出ていく点まで同じ。図の形がそっくりなのは、そのためです。

まとめ

今日の内容を、最後に一枚の表に畳んでおきます。

覚えること	内容
⊙（丸に点）	奥から手前。飛んでくる矢の先端
⊗（丸にバツ）	手前から奥。去っていく矢の羽根
電気力線	プラス（正電荷）→ マイナス（負電荷）
磁力線	N極 → S極
電気と磁気の対応	正電荷＝N極、負電荷＝S極
使いどころ	フレミング左手の法則の「中指」を決める

苦手に見えていたものの正体は、矢が1本と、出口・入口の対応表だけでした。試験中に迷ったら、目を閉じて矢を飛ばす。それだけで正しい向きが浮かんできます。

一度で完璧にならなくても大丈夫です。動画と記事を何度か往復すれば、必ず身体に入ります。昨日の自分より一歩、確実に前へ進んでいます。

⚠ ここを間違える人が多い

この単元は「わかったつもり」で通り過ぎやすいところです。実際に失点につながりやすい取り違えを3つ挙げます。

❌ 力線の混み具合を、そのまま磁束密度だと思ってしまう

磁力線が密に描かれている場所は磁界が強い、というのは正しい読み取りです。ただし、その密度が直接表しているのは磁界の強さ $H$ であって、磁束密度 $B$ ではありません。

$B=\mu H$

✅ 両者の間には透磁率 $\mu$ が挟まっています。媒質が変われば $\mu$ も変わるので、$H$ が同じでも $B$ は変わります。選択肢に「磁力線の密度は磁束密度を表す」と書いてあったら、そこは疑ってかかってください。

❌ 記号の見た目を、電流の「大小」だと勘違いする

⊙も⊗も表しているのは向きだけです。点が大きいから電流が大きい、といった意味はありません。

✅ 大きさは必ず数値や文字式で与えられます。記号から読み取るのは「手前か奥か」の一点に絞りましょう。

❌ フレミングを右手でやってしまう

電磁力（電流が磁界から受ける力）を求めるのは左手です。右手は発電機側、つまり誘導起電力の向きを求めるときに使います。

✅ 「電動機は左手、発電機は右手」と、動かす側か生み出す側かで区別してください。⊙／⊗から向きを読んだあと、どちらの手を出すかで結果が逆になるので、ここは即答できるまで固めておく価値があります。

過去問ではこう出た

この単元は、単独で1問まるごと出題されるというより、電磁力や静電界の問題の中で「読めて当然の前提」として登場するのが特徴です。図の中の⊙／⊗が読めないと、そもそも問題文の意味が取れません。

実際の出題実績としては、令和2年 問4があります。電気力線・磁力線の性質と、電流方向の記号の理解を組み合わせて問う形です。

対策の方向性は次の2つに絞られます。

やること	ねらい
⊙／⊗を0.5秒で判定できるようにする	図の読み取りで時間を使わない
電気力線と磁力線の性質を対応表で押さえる	選択肢の正誤判定を一発で行う

特に後者は、「〜は誤っているものはどれか」という正誤選択形式で問われることが多い分野です。1つひとつの記述を、今日の対応表に照らして淡々と潰していけば、確実に得点できます。

電験ジムで実際に解いてみる

よくある質問

Q. ⊙と⊗は、電流以外にも使いますか？

はい、使います。磁界（磁束）の向きを表すときにも、まったく同じ記号が同じ意味で登場します。紙面に垂直な向きを表す共通の記法だと考えてください。

したがって、図の中に⊙があったとき、それが電流なのか磁界なのかは記号そのものではなく、図の文脈や添え字（$I$ なのか $B$ なのか）で判断します。「⊙＝電流」と決めつけていると、磁界の問題で混乱します。読み取るのは向きだけ、対象が何かは別の情報から、と切り分けましょう。

Q. 電気力線と磁力線は、途中で交わったり枝分かれしたりしますか？

しません。力線は途中で交わらず、枝分かれもせず、途切れることもありません。もし1点で2本が交わってしまうと、その点で力の向きが2つ存在することになり、意味が通らなくなるからです。

正誤問題では、ここを突いた選択肢がよく出ます。「力線どうしは交差する」と書いてあれば、その時点で誤りだと判断できます。

Q. 「矢の先か羽根か」以外に、確認する方法はありますか？

あります。右ねじを使う方法です。導線に電流を流したときにできる磁界の向きは右ねじの回る向きに一致するので、図に磁界の回転方向が描かれていれば、そこから逆算して電流の向きを確認できます。

ただし、これは答え合わせ用と考えてください。本番で最初に使うべきは、やはり「矢が来る、矢が去る」です。0.5秒で判定できるものに、わざわざ時間のかかる手段を持ち出す必要はありません。矢のイメージで即答し、不安なときだけ右ねじで検算する。この二段構えが、いちばん速くていちばん確実です。

なお、電磁力の計算そのものに進みたい方は、平行導体間に働く電磁力は「ℓを掛けない」が9割やコイルに働くトルクを「ドアノブ」で攻略する ── 電磁力 T＝BIℓDcosθが次のステップになります。今日の⊙／⊗が読めていれば、どちらも驚くほどスムーズに入れるはずです。
