燃料電池の4種類は『コ・リン・ヨウ・コで温度UP』で攻略

この記事で身につくこと

「燃料電池は4種類ある」――ここまでは、たいていの人が覚えています。

ところが試験本番で「約650℃なのはどれ？」「COが使えるのはどれ？」と聞かれた瞬間、名前と温度と燃料がぐるぐる混ざって手が止まる。固体高分子形・リン酸形・溶融炭酸塩形・固体酸化物形……どれも漢字が似ていて、どれも「〜形」で終わる。これでは混ざって当然です。

でも安心してください。この単元は、並び順をひとつ覚えるだけで、温度も燃料も効率も、まとめて引き出せるようになります。実際、燃料電池は電力科目の中でも「覚えることが少ないのに配点は同じ」という、かなりお得な範囲です。

この記事を読み終えると、次のことができるようになります。

身につくこと	ゴール
4種類の並び順	温度の低い順に、迷わず4つを言える
各種類のデータ	電解質・燃料・動作温度・効率を対応づけられる
燃料電池の本質	「電池」ではなく「発電装置」だと説明できる
インバータの必要性	なぜ必須なのかを、理由まで答えられる
COが使える条件	高温型だけCOが使える理由を言える

近年は電源の分散化という流れもあり、燃料電池の出題は静かに存在感を増しています。ここは落とせない一問です。

暗記フレーズ：コ・リン・ヨウ・コで温度UP

この単元の攻略は、この一言に尽きます。

コ・リン・ヨウ・コで温度UP

読み解くとこうなります。

フレーズ	種類	略号	動作温度
コ	固体高分子形	PEFC	常温〜約90℃
リン	リン酸形	PAFC	約200℃
ヨウ	溶融炭酸塩形	MCFC	約650℃
コ	固体酸化物形	SOFC	約1000℃

この順番で、動作温度がどんどん上がっていきます。しかも上がるのは温度だけではありません。発電効率も、出力も、おおむね右にいくほど大きくなる。つまり並び順ひとつで、表の縦の列がまるごと復元できるということです。

覚え方は何でも構いません。動画では「韓国のようこさん」という語呂も出てきましたが、ご自身が忘れないなら、それが最強の覚え方です。こういうものは、覚えたもん勝ちです。

ステップ1：なぜ4種類がごちゃ混ぜになるのか

苦手の正体は、はっきりしています。覚える項目が「4種類 × 5項目」で20マスあるのに、どこから覚えるかが決まっていないことです。

電解質から覚えようとした人は、温度を忘れます。温度から覚えた人は、燃料がどっちだったか怪しくなる。バラバラに20個を丸暗記しようとすれば、混乱するのが当たり前です。

そこで、覚える順番を1つに固定します。まず温度の並びだけを覚え、あとの項目はその並びにぶら下げる。これが「コ・リン・ヨウ・コ」を最初に持ってきた理由です。土台が1本通れば、あとの情報は勝手に整理されていきます。

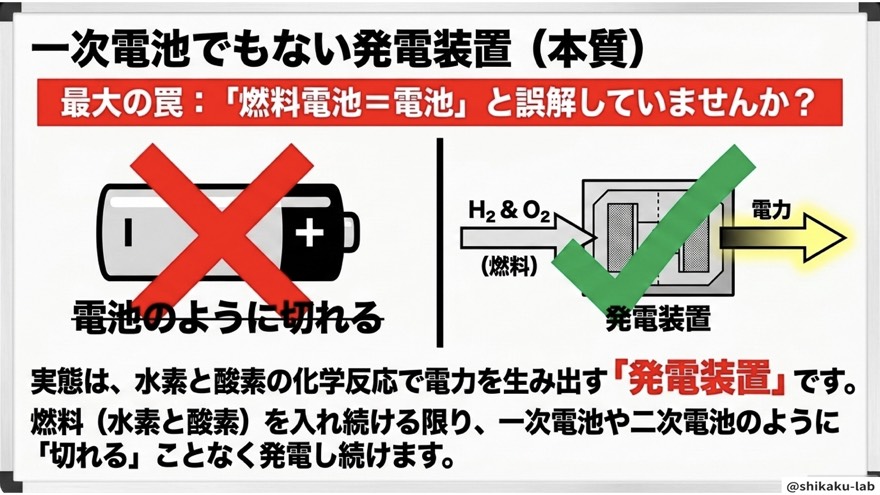

ステップ2：燃料電池は「電池」ではない

最大の勘違いが、ここです。

乾電池やスマホのバッテリーは、あらかじめ電気エネルギーを蓄えています。だから使い切れば切れる。ところが燃料電池は違います。水素と酸素を外から入れ続け、その化学反応で電気をつくり出しているのです。

	一次電池・二次電池	燃料電池
中身	電気を蓄えている	蓄えていない
動き方	放電すると切れる	燃料がある限り発電し続ける
分類	蓄電デバイス	発電装置

名前に「電池」と付いているせいで誤解しやすいのですが、実態は小さな発電所です。燃料を入れれば電気が出てくる。止まるのは燃料が切れたときだけ。ここを押さえておくと、選択肢に「充電が必要」「使い切ると寿命」といった表現が混ざっていても、すぐ切れます。

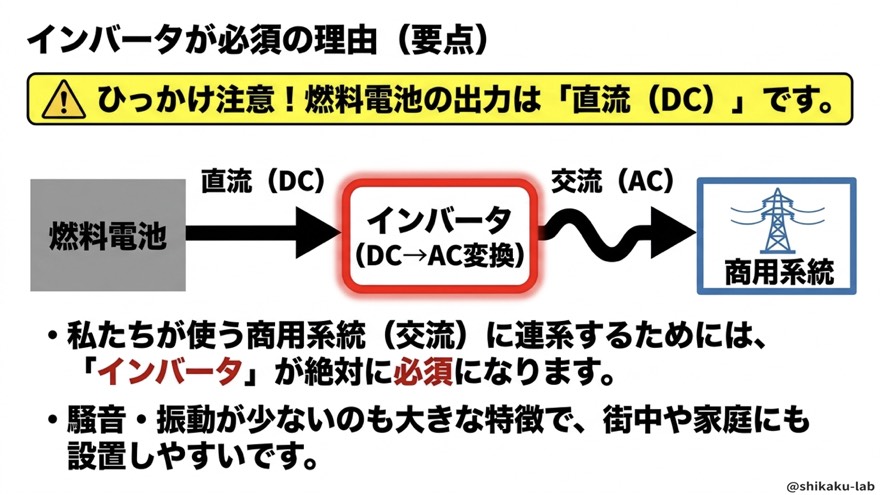

ステップ3：出力は直流。だからインバータが要る

ここが、試験で最も狙われるポイントです。

燃料電池が生み出す電気は直流（DC）です。ところが私たちの商用系統は交流（AC）。このままではつなげません。だから間にインバータ（直交変換装置）を入れ、直流を交流に変換してから系統に連系します。

$$燃料電池\stackrel{DC}{\to }インバータ\stackrel{AC}{\to }商用系統$$

同じ事情は太陽光発電にもあります。太陽電池の出力も直流なので、やはりインバータ（パワーコンディショナ）が必要です。「直流で発電するもの＝インバータとセット」と覚えておけば、どちらの単元でも使えます。インバータ側の保護装置まで含めて整理したい方は、風力発電 9割が公式で挫折『Vの3乗の法則』で一発攻略と合わせて、新エネルギー系をまとめて復習しておくと効率が良いです。

燃料電池のもう一つの強み

燃料電池には、タービンや発電機のような回転する機械がありません。ここから、次の特徴が出てきます。

特徴	理由
騒音・振動が少ない	回転機がないため
街中・家庭に置ける	静かで設置場所を選びにくい
排出物が少ない	反応の生成物は基本的に水（H₂O）
負荷変動への応答が早い	化学反応で直接発電するため

「静かで、きれいで、応答が早い」。この3点セットは、選択肢の正誤判定でそのまま使えます。

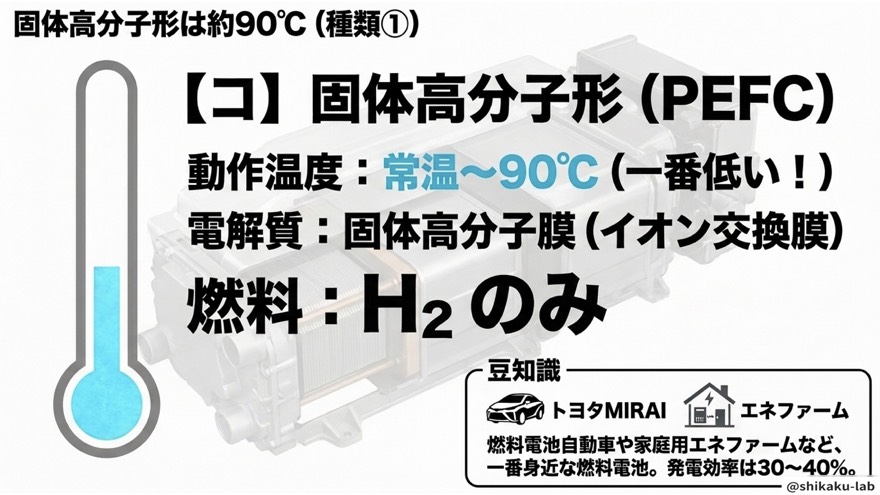

ステップ4：固体高分子形（PEFC）― 一番低温で、一番身近

「コ・リン・ヨウ・コ」の1つめ、コ＝固体高分子形です。

項目	内容
電解質	固体高分子膜（イオン交換膜）
燃料	H₂ のみ
動作温度	常温〜約90℃（最も低い）
発電効率	約30〜40%

注目したいのは、これがすでに私たちの生活の中で動いていることです。燃料電池自動車や、家庭用のエネファームに採用されているのがこのタイプ。低温で動くということは、起動が早く、扱いやすいということでもあります。

勉強している内容が、街を走る車や隣の家の給湯器で本当に動いている。そう思うと、暗記も少し楽しくなりませんか。

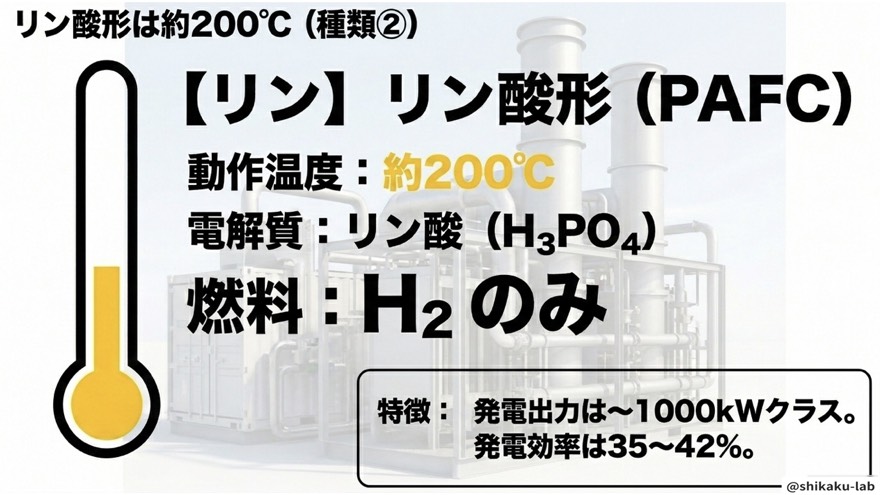

ステップ5：リン酸形（PAFC）― 約200℃のベテラン選手

2つめ、リン＝リン酸形です。名前がそのまま電解質なので、ここは覚える負担がほとんどありません。

項目	内容
電解質	リン酸（H₃PO₄）
燃料	H₂ のみ
動作温度	約200℃
発電出力	1000kWクラス
発電効率	35〜42%

固体高分子形より温度が上がり、効率も少し上がりました。そして1000kWクラスという、業務用として十分な出力が取り出せます。比較的早い時期から実用化が進んだ、実績のあるタイプです。

ここまでの2つ（コ・リン）は、燃料が H₂ だけ。この共通点が、後の問題を解く鍵になります。

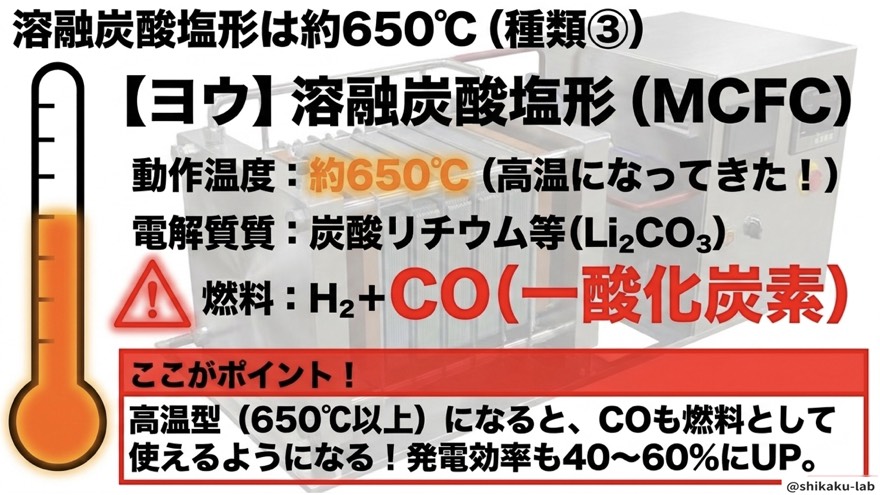

ステップ6：溶融炭酸塩形（MCFC）― 約650℃、ここからCOが使える

3つめ、ヨウ＝溶融炭酸塩形。ここで温度が一気に跳ね上がります。

項目	内容
電解質	炭酸リチウム等
燃料	H₂ ＋ CO（一酸化炭素）
動作温度	約650℃
発電効率	40〜60%

燃料の欄が変わったことに気づいたでしょうか。約650℃以上の高温になると、水素だけでなく一酸化炭素も燃料として使えるようになるのです。使える燃料の幅が広がり、発電効率も40〜60%へと大きく上がります。

これは燃料電池に限った話ではありません。発電設備は一般に、高温にするほど、大型にするほど、効率も出力も上がる傾向があります。その代わり、材料は過酷な条件にさらされ、メンテナンスの負担も増える。ここは地熱発電の蒸気の扱いとよく似た構図なので、地熱発電は『高温ならフラッシュ、低温ならバイナリー』で攻略を読んだ方は、同じ「温度で使い分ける」感覚で理解できるはずです。

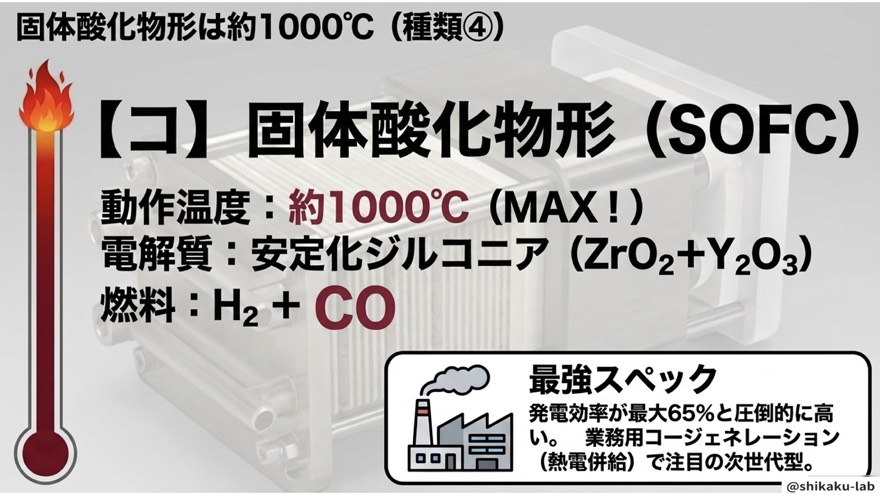

ステップ7：固体酸化物形（SOFC）― 約1000℃、効率最強

最後、コ＝固体酸化物形。4種類で最も熱く、最も効率が高いタイプです。

項目	内容
電解質	安定化ジルコニア
燃料	H₂ ＋ CO
動作温度	約1000℃（最高）
発電効率	最大65%

約1000℃という灼熱の世界で動き、発電効率は最大65%。他のタイプとは桁違いの数字です。この高温と高効率を活かし、業務用のコージェネレーション（熱電併給）――発電で出た熱も同時に利用する使い方――で注目されている次世代型です。

「一番熱くて、一番効率がいい」。この一文で、SOFCは覚えきれます。

ステップ8：実戦チェック ― この2問が解ければ合格圏

問1：燃料電池を商用系統に連系するとき、必ず設置しなければならない装置は？またその理由は？

答えはインバータ（直交変換装置）。理由は、燃料電池の出力が直流で、商用系統が交流だからです。

装置名だけでなく、理由までセットで言えるかどうか。ここで差がつきます。

問2：4種類のうち、H₂だけでなくCOも燃料にできるものを2つ挙げよ

答えは溶融炭酸塩形（MCFC）と固体酸化物形（SOFC）。約650℃以上の高温型が該当します。

ここで「コ・リン・ヨウ・コ」が効いてきます。並び順を覚えていれば、後ろの2つ＝高温型＝COが使えると、機械的に答えが出せる。フレーズひとつで、温度の問題も燃料の問題も同時に片づくわけです。

まとめ

最後に、完全保存版の比較表です。ここだけスクリーンショットしておけば、直前期の見直しはこれで足ります。

項目	固体高分子形 PEFC	リン酸形 PAFC	溶融炭酸塩形 MCFC	固体酸化物形 SOFC
電解質	固体高分子膜 （イオン交換膜）	リン酸 H₃PO₄	炭酸リチウム等	安定化ジルコニア
燃料	H₂	H₂	H₂＋CO	H₂＋CO
動作温度	常温〜約90℃	約200℃	約650℃	約1000℃
発電出力	小規模（家庭用など）	1000kWクラス	大容量	大容量
発電効率	約30〜40%	35〜42%	40〜60%	最大65%

左から右へ、温度も効率も上がっていく。表の形そのものが「コ・リン・ヨウ・コで温度UP」を表しています。

覚えるべき骨格は、これだけです。

• 燃料電池は電池ではなく、燃料を入れ続ける限り発電する装置
• 出力は直流。系統連系にはインバータが必須
• 4種類の並びはコ・リン・ヨウ・コ、右にいくほど高温・高効率
• 約650℃以上の高温型（MCFC・SOFC）はCOも燃料にできる

一度で完璧に覚えようとしなくて大丈夫です。この記事と動画に、何度でも戻ってきてください。

⚠ ここを間違える人が多い

この単元は、知識そのものより選択肢の読み方で落とす人が目立ちます。特に次の3つは要注意です。

❌「燃料電池の発電は吸熱反応」→ ✅ 発熱反応（酸化反応）

これが最頻出の引っかけです。水素と酸素が結びついて水になる反応は、熱を出す発熱反応。この一語を「吸熱」に差し替えた選択肢が、しれっと混ぜられます。

厄介なのは、同じ選択肢の中に「応答が早い」「騒音が少ない」といった正しい記述が並んでいること。読んでいる途中で「うん、合ってる」と気持ちが傾き、そのまま「吸熱」を素通りしてしまう。文の一部が正しいことは、文全体が正しい根拠にはなりません。反応の種類を書いた語が出てきたら、そこで一度止まる。この癖をつけるだけで一問拾えます。

❌「燃料電池の出力は交流だから直接系統につなげる」→ ✅ 直流なのでインバータが必要

「発電するのだから交流だろう」という思い込みが原因です。回転機で発電していないのだから交流にはなりません。直流で発電するもの（燃料電池・太陽光）はインバータとセット、と紐づけて覚えてください。

❌「どの燃料電池でもCOを燃料にできる」→ ✅ 高温型の2つだけ

COが使えるのは約650℃以上、つまりMCFCとSOFCだけ。低温側のPEFCとPAFCはH₂のみです。「4種類とも」「すべてにおいて」といった全称の表現が出てきたら、まず疑ってかかるのが安全です。

過去問ではこう出た

燃料電池は、令和3年 問6、令和5年下期 問5と、近年も繰り返し出題されています。

出題の形は、多くが正誤選択問題です。燃料電池の原理・特徴・種類ごとの違いを並べた5つの記述から、誤っているものを1つ選ばせる。計算を求められることはほとんどなく、知識が正確かどうかだけを問われるのが特徴です。

だからこそ、この記事の比較表を「なんとなく」ではなく数字ごと押さえておく価値があります。動作温度と燃料の欄さえ正確なら、選択肢の半分は瞬時に切れます。新エネルギー全般の出題傾向をつかんでおきたい方は、その他の発電は『バイオはニュートラル、廃棄は不安定』で攻略も同じ形式の問題が多いので、続けて確認しておくと効率的です。

電験ジムで実際に解いてみる

よくある質問

Q. 燃料電池の「電解質」って、結局なにをしているのですか？

電解質は、イオンだけを通し、電子は通さない仕切りの役割をしています。片側で起きた反応で生じたイオンを反対側へ運びつつ、電子は外部の回路を通るように仕向ける。だから外部回路に電流が流れ、電気として取り出せるわけです。

試験では働きそのものより「どの種類がどの電解質か」を問われます。固体高分子膜・リン酸・炭酸リチウム等・安定化ジルコニア――この4つを、コ・リン・ヨウ・コの順に並べて覚えてしまいましょう。

Q. なぜ高温になると、一酸化炭素（CO）まで燃料にできるのですか？

ざっくり言えば、低温型ではCOが邪魔者になり、高温型では燃料になるからです。低温で動くPEFCやPAFCにとってCOは扱いにくい成分ですが、約650℃以上の高温領域では、COも反応に参加して電気を生み出す側に回れます。

試験対策としては、理屈を深追いするより「650℃が境目。上の2つはCOもOK」という線引きを覚えるのが確実です。動作温度の並びを覚えていれば、燃料の答えも自動的に出てきます。

Q. 効率が最も良いSOFCが、なぜ家庭に普及していないのですか？

動作温度が約1000℃と非常に高いためです。高温で動かすということは、材料に強い負担がかかり、起動にも時間がかかり、保守も簡単ではないということ。家庭で気軽に使うには、条件が厳しいのです。

一方、常温〜約90℃で動く固体高分子形は、起動が早く扱いやすい。だから家庭用として普及しました。「高温＝高効率だが扱いが大変」「低温＝効率は控えめだが手軽」というトレードオフは、燃料電池に限らず発電設備全般に共通する考え方です。この視点を持っておくと、他の発電方式の比較問題でも役に立ちます。
