架空配電を「電線3種＋柱上機器の役割分担」で攻略

この記事で身につくこと

「架空配電」と聞くと、OC・OW・DV・ケッチヒューズ・高圧カットアウト……と、カタカナとアルファベットが一気に押し寄せてきて、そこで本を閉じてしまった方は多いのではないでしょうか。私も最初に見たときは「これ、全部覚えるのか」とうんざりしました。

ですが安心してください。架空配電は、覚えることが実はたった2種類しかありません。

覚えるもの	中身	個数
電線の名前	OC・OW・DV	3つ
保護装置の名前	ケッチヒューズ・高圧カットアウト	2つ

これだけです。しかも、この5つは「電柱から家まで」という1本の道の上に、順番に並んでいます。バラバラの暗記ではなく、道順として覚えられる。ここが架空配電が「実は簡単な単元」である理由です。

この記事を読み終えると、次のことができるようになります。

• 高圧・低圧・引込の3か所で、どの電線が使われるかを即答できる
• OC・OW・DVの正式名称（日本語）を言える
• ケッチヒューズと高圧カットアウトを、設置場所とセットで区別できる
• 「なぜ低圧のほうが絶縁が厚いのか」を理屈で説明できる
• 責任分界点がどこかを答えられる

暗記量が少なく、しかも図で覚えられる。電力科目のなかでは、かなり「おいしい」単元です。

暗記フレーズ：高低引込み、ヒューズで守る

この単元は、この一言で全部つながります。

高低引込み、ヒューズで守る

分解するとこうなります。

フレーズ	対応するもの
高（こう）	高圧配電線＝OC
低（てい）	低圧配電線＝OW
引込み	低圧引込線＝DV
ヒューズで守る	ケッチヒューズ・高圧カットアウト

前半で電線3種類、後半で保護装置2種類。試験本番で頭が真っ白になったときも、このフレーズを口の中でつぶやけば、順番どおりに引っぱり出せます。

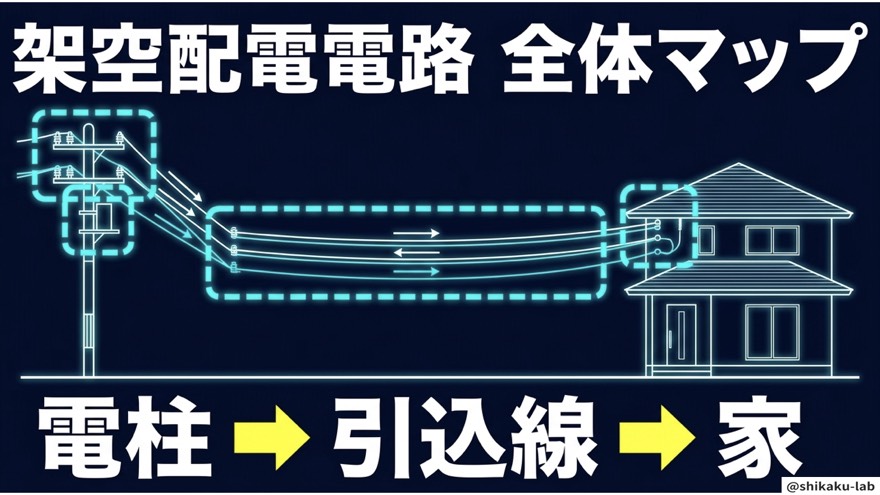

ステップ1：まず「電柱から家まで」の地図を頭に入れる

電気は発電所から何百キロも旅をして、最後に電柱を経由してご自宅に届きます。その最後の区間が「架空配電」です。

流れは、左から右へ電柱 → 引込線 → 家。ただの一本道に見えますが、場所ごとに電線の呼び方が変わります。ここを最初に地図として押さえておくと、あとの説明が全部この地図の上に乗ってくれます。

区間	電圧	使う電線
電柱の高圧配電線 → 変圧器	高圧	OC
変圧器 → 低圧配電線	低圧	OW
低圧配電線 → 家の引込口	低圧	DV

これから電線の名前が出てくるたびに、「この電線は地図のどこか？」と自分に問いかけてください。名前だけを丸暗記するより、圧倒的に定着します。

なお、電線そのものではなく「配電の方式（単相2線式・三相3線式など）」のほうが怪しいという方は、先に〈配電4方式は「単2を100の基準」にすれば数値が丸ごと覚わる〉を読んでおくと、この記事の地図がさらにクリアになります。

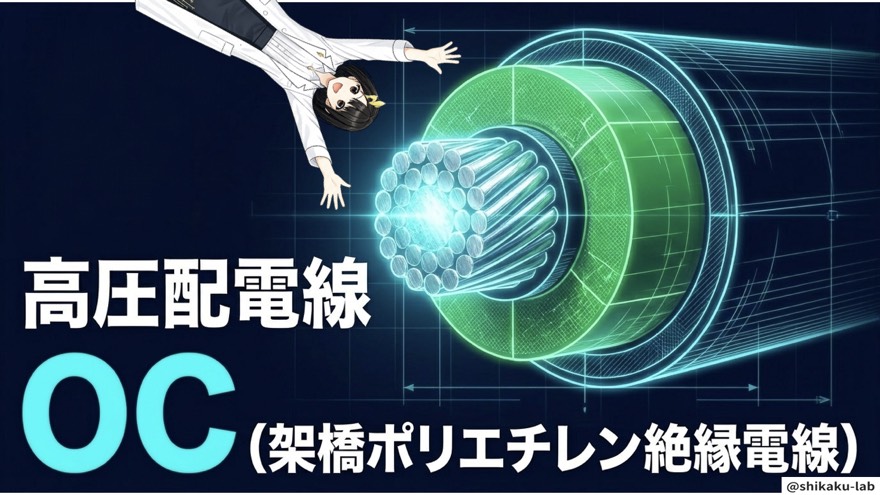

ステップ2：高圧配電線はOC（架橋ポリエチレン絶縁電線）

電柱の高圧配電線から変圧器までを担当するのがOCです。

項目	内容
記号	OC
英語	Outdoor Cross-linked polyethylene
日本語の正式名称	架橋ポリエチレン絶縁電線
使う場所	高圧配電線（電柱 → 変圧器）

試験で問われるのは、圧倒的に日本語の正式名称です。「架橋ポリエチレン」という語をそのまま答えられるようにしておいてください。

架橋ポリエチレンは耐熱性・耐候性にすぐれた絶縁体です。スライドの断面図を見ると、中心の導体を黒い被覆が覆い、その外側に緑色の架橋ポリエチレン、さらに外側にケーシング、という3層構造になっているのが分かります。丈夫そうに見えますよね。その直感で正解です。

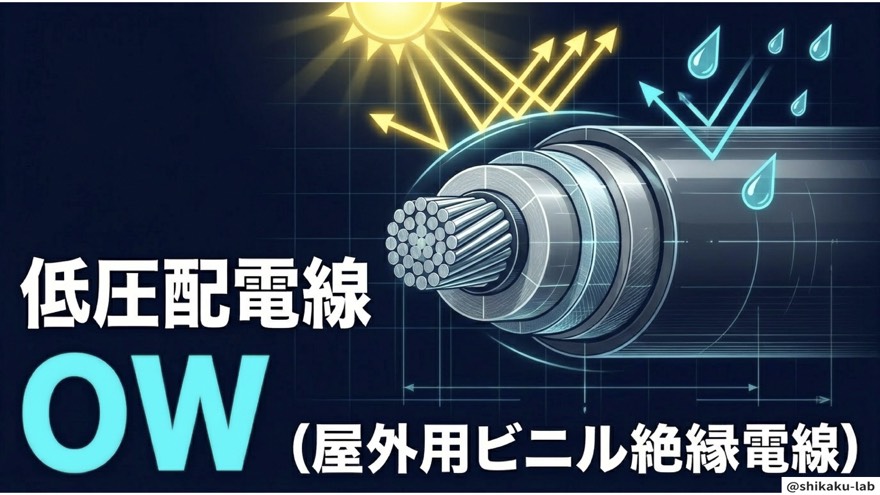

ステップ3：低圧配電線はOW（屋外用ビニル絶縁電線）

変圧器で電圧を下げたあと、低圧配電線として使われるのがOWです。

項目	内容
記号	OW
英語	Outdoor Weatherproof vinyl insulated wire
日本語の正式名称	屋外用ビニル絶縁電線
使う場所	低圧配電線

「低圧なんだからビニルで十分でしょ？」は半分だけ正解

ここで多くの方が引っかかる、面白い話をひとつ。

「高圧のほうが危ないのだから、低圧の電線は絶縁が薄くていいはず」——そう思いませんでしたか。実は、その感覚は逆になることがあります。

理由はシンプルです。低圧の電線は、人が生活している場所のすぐそばを通ります。人間からすれば、低圧だろうが高圧だろうが、触れたら危ないことに変わりはありません。だとすれば、人の近くを通る低圧側こそ、しっかり絶縁しておかなければならない、という考え方になるのです。

その証拠に、鉄塔と鉄塔を結ぶ特別高圧の送電線は、そもそも被覆すらない裸電線です。人が近づけない高さにあるからこそ、成り立っています。

電線の絶縁は「電圧の高さ」だけで決まるのではなく、「人がどれだけ近いか」でも決まる。

スライドの断面図でも、OWのほうがOCより被覆の層が多く描かれています。もちろん現場の仕様は条件によって変わりますが、試験対策としてはこの考え方を持っておけば十分です。

覚え方は、素材で割り切るのが早いです。

電圧	絶縁体	記号
高圧	架橋ポリエチレン	OC
低圧	ビニル	OW

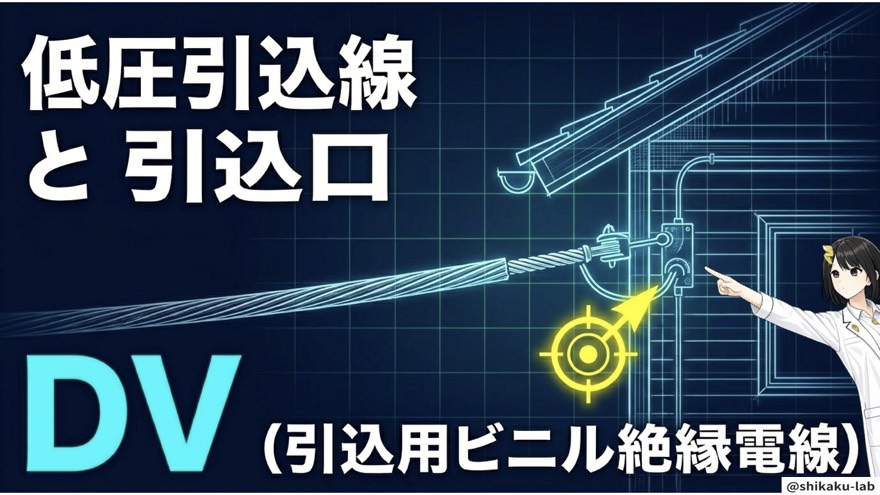

ステップ4：引込線はDV（引込用ビニル絶縁電線）

旅の最終区間、電柱から家へ引き込む電線がDVです。

項目	内容
記号	DV
日本語の正式名称	引込用ビニル絶縁電線
担当区間	電柱の低圧配電線（OW）→ 家の引込口

引込口とは、引込ブレーカーがある場所のことです。その先、家の中に入ってからは、また別の配線になります。「OWからDVに切り替わるのはどこか」を聞かれたら、電柱の低圧配電線から先、と答えられれば大丈夫です。

ついでに押さえたい「責任分界点」

DVの話とセットで出てくるのが責任分界点です。

電気は電力会社から供給されますが、家に入るタイミングで、どちらが責任を負うかが切り替わります。その境目が責任分界点で、引込線の取付点と決められています。

なぜ「点」なのか。ここが大事なところで、「このあたりから家側」といった面で決めてしまうと、事故が起きたときに責任の所在が曖昧になるからです。だから点で、はっきり定義してあります。

つまり、取付点より負荷側——ご自宅の中——で起きた事故について、電力会社は責任を負いません。家電が壊れても、それは家側の話、というわけですね。

ここまでで、電線3種類がそろいました。高圧はOC、低圧はOW、引込はDV。この3段活用で、架空配電マップの前半は完成です。

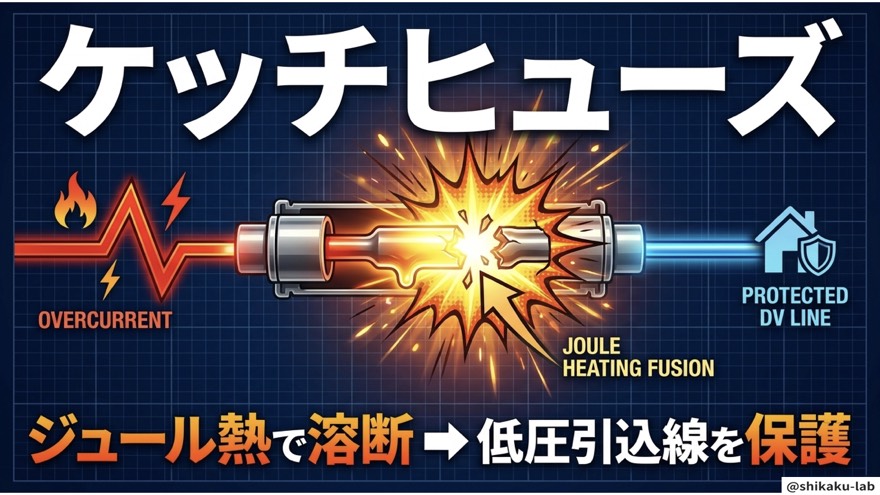

ステップ5：低圧引込線を守るケッチヒューズ

ここからが後半、「ヒューズで守る」のパートです。

低圧引込線DVを保護するのがケッチヒューズ。名前のインパクトが強いので、一度聞けば忘れないはずです。

項目	内容
守る対象	低圧引込線（DV）
設置場所	低圧の引込線側
動作原理	過電流によるジュール熱で溶断
復旧方法	取り替えるまで電気は流れない

通常の電流が流れているときは、何も起こらず普通に電気を通します。しかし設定を超える過電流が流れると、ジュール熱で溶けて回路を切り、引込線を守ります。

使い捨てではありますが、そのぶん確実に切れるのが強みです。試験では「どこに設置するか」が問われますから、低圧引込線の保護＝ケッチヒューズと、場所とセットで覚えてください。

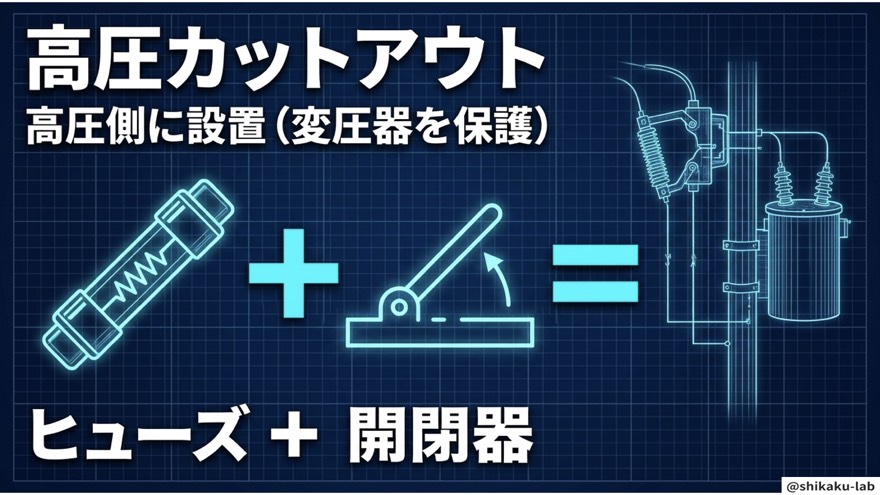

ステップ6：高圧側を守る高圧カットアウト

高圧側、具体的には高圧配電線と変圧器の間に設置されるのが高圧カットアウトです。変圧器を守るのが主な役目になります。

最大の特徴は、これが「ヒューズ＋開閉器」の組み合わせだという点です。

ケッチヒューズとの違いは「開閉器の有無」

比較項目	ケッチヒューズ	高圧カットアウト
設置場所	低圧引込線側	高圧配電線と変圧器の間
守る対象	低圧引込線	変圧器
構成	ヒューズのみ	ヒューズ＋開閉器
手動での切り離し	できない	できる
復旧	取り替えが必要	開閉器なら操作で復旧可

開閉器は、要するにスイッチです。ご家庭のブレーカーを思い浮かべてください。ドライヤーと電子レンジを同時に使って落ちたブレーカーは、カチッと戻せばすぐ復旧しますよね。あれと同じで、開閉器は溶断しないので復旧が簡単です。

一方、確実性ではヒューズに軍配が上がります。物理的に溶けて切れるので、より強く遮断できるのです。

復旧のしやすさ＝開閉器。遮断の確実さ＝ヒューズ。だから両方を組み合わせている。

試験対策としては、高圧側＝高圧カットアウト、低圧引込側＝ケッチヒューズという位置の違いを、まず最優先で固めてください。そのうえで「高圧カットアウトは切り離し操作もできる」を足せば、選択肢の引っかけに惑わされません。

ステップ7：柱上開閉器（区分開閉器）も忘れずに

電柱の上には、もうひとつ重要な機器が乗っています。柱上開閉器、別名区分開閉器です。

場面	動作
事故時	負荷電流・短絡電流を遮断する
点検時	絶縁油を充填して電気を遮断する

「事故が起きたら切る」「点検のときも切る」という、区間を切り分けるための装置だと考えてください。絶縁油を使うという点は、そのまま出題ポイントになりやすいところです。

電柱1本の上に、高圧カットアウト、柱上開閉器、変圧器……とこれだけの機器が並んでいるわけです。散歩のときに見上げてみると、教科書の図がそのまま現実にあることに気づいて、記憶の定着が一気に進みます。ただし、上ばかり見て歩いていると通報されかねないので、ほどほどに。

まとめ

架空配電は、電柱から家までの一本道に、5つの名前を並べるだけの単元でした。

位置	電線	正式名称	守る装置
高圧配電線 → 変圧器	OC	架橋ポリエチレン絶縁電線	高圧カットアウト
低圧配電線	OW	屋外用ビニル絶縁電線	—
引込口まで	DV	引込用ビニル絶縁電線	ケッチヒューズ

あわせて押さえるのは、責任分界点＝引込線の取付点、そして柱上開閉器の役割の2つ。

合言葉はもう一度、「高低引込み、ヒューズで守る」。前半で電線3つ、後半で保護装置2つ。これだけで、この単元は得点源に変わります。

なお、低圧側の配線方式そのものを地域規模で比較する話が気になった方は、〈低圧配電方式を「地域→市街地→大都市」の3段階で攻略〉が続きとして読みやすいはずです。電線の名前が頭に入っている状態で読むと、理解の速度がまるで違います。

⚠ ここを間違える人が多い

この単元での失点は、ほとんどが「名前の取り違え」と「場所の取り違え」です。よくあるパターンを3つ挙げておきます。

❌ OCとOWの絶縁体を逆に覚える

❌ こう思いがち：高圧のほうが立派そうだから、高圧がビニルで低圧が架橋ポリエチレン……と、なんとなく逆に記憶してしまう。

✅ 正しくはこう：高圧OCが架橋ポリエチレン、低圧OWがビニルです。Cross-linked（架橋）のCがOCのC、と英語のつづりで結びつけてしまうのが最短ルート。記号の2文字目が、そのまま素材のヒントになっています。

❌ ケッチヒューズと高圧カットアウトの位置が入れ替わる

❌ こう思いがち：どちらもヒューズが入っているので、名前だけを覚えて設置場所があいまいなまま本番に臨む。選択肢に両方が並んだ瞬間に手が止まる。

✅ 正しくはこう：ケッチ＝低圧引込線、カットアウト＝高圧側（変圧器の手前）。「高圧カットアウト」は名前に「高圧」と書いてあるので、そこを手がかりにすれば取り違えようがありません。名前に電圧が書いてないほう（ケッチヒューズ）が低圧、と裏返して覚えるのも有効です。

❌ 高圧カットアウトを「ただのヒューズ」だと思っている

❌ こう思いがち：カットアウトもヒューズの一種なのだから、動作は溶断だけ。切り離し操作の話が選択肢に出ると、誤りの記述だと判断してしまう。

✅ 正しくはこう：高圧カットアウトはヒューズと開閉器の組み合わせです。過電流で溶断するだけでなく、手動で開閉して変圧器を切り離せます。「操作できるかどうか」は、この2つを分ける最大のポイントであり、そのまま出題の急所でもあります。

もう1点、細かいところでは責任分界点です。「だいたいこのあたり」という面ではなく、引込線の取付点という点で定義されている、という言い回しの違いにも注意してください。

過去問ではこう出た

この単元の直近の出題としては、令和6年度下期 問9があります。

架空配電まわりの出題は、電線名や機器名を単独で問うだけでなく、「どの位置に、何を、なぜ置くのか」をセットで確認してくる形が定番です。用語をバラバラに暗記していると、選択肢の組み合わせを入れ替えられただけで正解を落とします。

対策はシンプルで、この記事のまとめの表を、位置の順番どおりに再現できるかを確認することです。高圧→低圧→引込、そして各位置の保護装置。この並びが口をついて出るなら、出題形式が多少変わっても対応できます。

実際の問題文で手を動かしておくと、定着の度合いがまったく変わります。

電験ジムで実際に解いてみる

よくある質問

Q. OC・OW・DVの英語のつづりまで覚える必要はありますか？

つづりを書かされることはまずありません。ただ、日本語の正式名称は答えられるようにしておく必要があります。「架橋ポリエチレン絶縁電線」「屋外用ビニル絶縁電線」「引込用ビニル絶縁電線」の3つです。

とはいえ、英語を「覚える」のではなく「記号のヒントとして使う」のはおすすめです。OCのCはCross-linked（架橋）、OWのWはWeatherproof（屋外用）、DVのDは引込のD。記号と中身が結びついていれば、うろ覚えでも復元できます。

Q. なぜ低圧の電線のほうが、絶縁が厚いことがあるのですか？

人との距離が近いからです。低圧配電線や引込線は、住宅や道路のすぐそばを通ります。人間にとっては低圧でも十分に危険なので、人の近くを通る電線ほど、しっかり絶縁しておく必要があるわけです。

逆の例が特別高圧の送電線で、こちらは鉄塔で高く張られ、人が近づけません。だから被覆のない裸電線でも成立します。「電圧の高さ」だけでなく「人がどれだけ近いか」も絶縁を決める、と押さえておいてください。

Q. ヒューズと開閉器、どちらが優れているのですか？

優劣ではなく、役割が違います。

	ヒューズ	開閉器
遮断の確実さ	高い（物理的に溶断）	ヒューズには劣る
復旧のしやすさ	取り替えが必要	操作するだけ
手動操作	できない	できる

確実に切りたい場所にはヒューズ、切ったり入れたりしたい場所には開閉器。高圧カットアウトが両方を持っているのは、変圧器という重要機器を「確実に守りつつ、点検時には自由に切り離したい」という2つの要求を同時に満たすためです。役割で理解しておけば、どちらの性質を問われても答えられます。
