充電電流を「無負荷でも生きている送電線」で攻略

この記事で身につくこと

「電気を1ワットも使っていないのに、送電線には電流が流れている」——はじめてこれを聞いたとき、多くの方が「それは何かの間違いでは？」と感じます。私も最初は同じでした。電流とは何かを動かすために流れるもの、というイメージが強いからです。

ところが、これは間違いでも例外でもありません。交流の送電線では、ごく当たり前に起きていることです。しかもその理屈は、コンデンサの充電・放電という、すでにどこかで見たことのある話に落ち着きます。知らないから難しく見えるだけで、絵が1枚頭に入れば一気に簡単になるタイプの単元です。

この記事を読み終えると、次のことができるようになります。

身につくこと	ひとことで言うと
充電電流とは何かを説明できる	送電線と大地の間の静電容量を通って流れる電流
直流と交流の違いを言い分けられる	直流は貯めて終わり、交流は貯めて吐いての繰り返し
「無負荷なのに流れる」謎が解ける	送電線と大地が巨大なコンデンサになっている
負荷電流との大小関係を間違えない	流れているが、負荷電流に比べれば非常に小さい
先の単元への伏線が見える	長距離・高電圧ほど大きく、フェランチ効果につながる

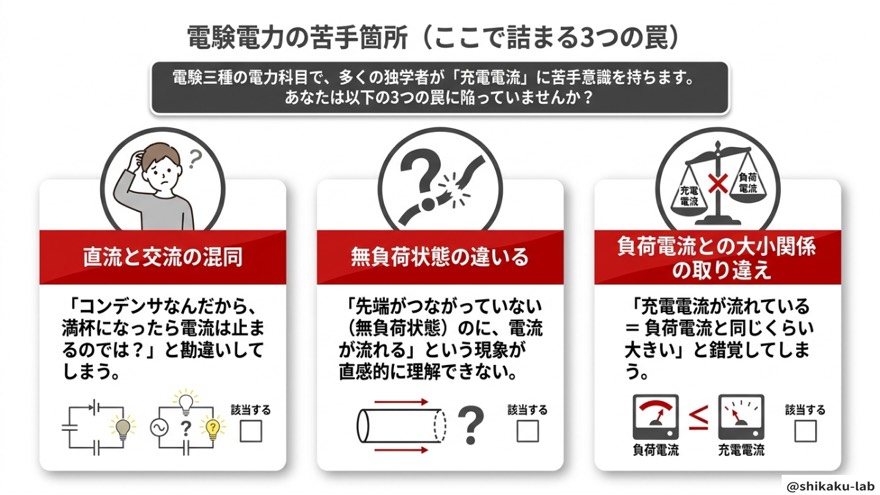

つまずきどころは、大きく3か所しかありません。直流と交流の違い、無負荷なのに流れる違和感、そして負荷電流との大小関係。逆に言えば、この3つを潰せば充電電流は終わりです。順番に片づけていきましょう。

暗記フレーズ：直流は貯めて終わり、交流は貯めて吐いての繰り返し

まずは、この単元の中身をまるごと1本にまとめたフレーズから覚えてしまいましょう。

「直流は貯めて終わり、交流は貯めて吐いての繰り返し。無負荷でも送電線は充電電流で生きている」

前半が「直流と交流の違い」、後半が「無負荷でも流れる」という、つまずきどころの1つ目と2つ目をそのまま押さえた形になっています。声に出して2〜3回読んでみてください。理屈はこれから説明しますが、先にフレーズを入れておくと、説明が「フレーズの答え合わせ」として頭に入ってくるので、定着がまったく違います。

ステップ1：直流の充電電流は「貯めて終わり」

充電電流の話は、コンデンサに直流をつないだ場面から始めるのが一番わかりやすいです。

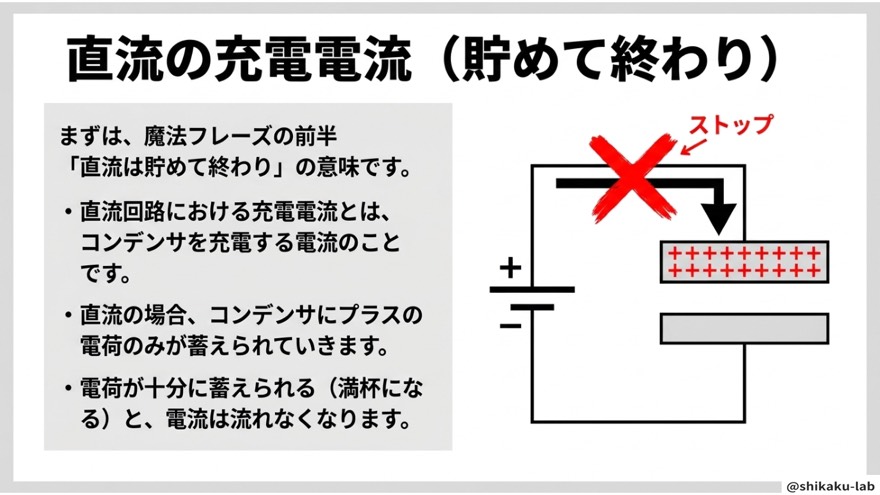

直流電源にコンデンサをつなぐと、スイッチを入れた瞬間はドッと電流が流れ込みます。これが充電です。しかしコンデンサに電荷が溜まっていくにつれ、電流はだんだん小さくなり、満杯になったところで電流はゼロになります。あとは、つなぎっぱなしにしていても何も起きません。

つまり直流では、充電電流は「最初の一瞬だけ流れて、あとは止まる」ものです。貯めて終わり。これが基準になります。

ステップ2：交流の充電電流が無限ループになる理由

では、同じコンデンサに交流をつなぐとどうなるか。ここが分かれ道です。

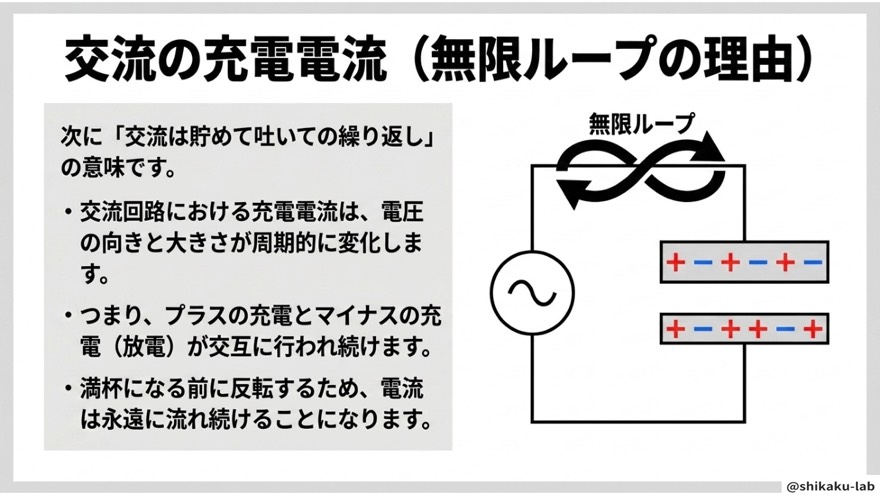

交流電源は、電圧の向きが周期的にひっくり返ります。プラスとマイナスが入れ替わるということです。すると、コンデンサ側では次のことが延々と起こります。

交流の1周期で起きること	コンデンサの動き
電圧が上がっていく	電荷を貯める（充電）
電圧がピークを過ぎて下がる	貯めた電荷を吐き出す（放電）
電圧の向きが反転する	逆向きに電荷を貯める（充電）
ふたたび下がる	逆向きに吐き出す（放電）

充電・放電・充電・放電——これが電源につながっている限り永久に繰り返されるわけです。電荷が出たり入ったりしているのですから、そこには電流が流れています。これが交流における充電電流です。

直流は「満杯になったら終わり」、交流は「満杯になる前に向きが変わるから終われない」。この対比だけ押さえておけば十分です。

直流と交流の比較表

	直流の充電電流	交流の充電電流
流れ方	最初の一瞬だけ	流れ続ける
止まるか	満杯になれば止まる	止まらない
ひとことで	貯めて終わり	貯めて吐いての繰り返し

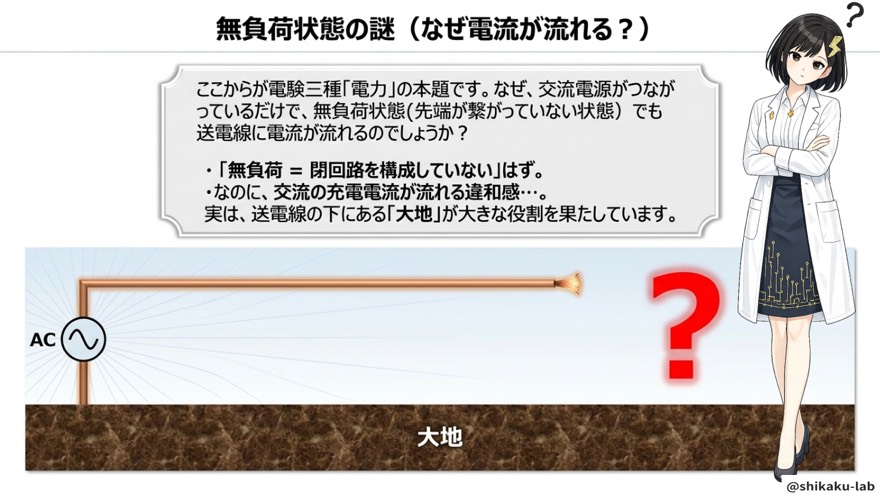

ステップ3：無負荷なのに電流が流れる謎

ここまでは「コンデンサ」の話でした。しかし試験で問われるのは送電線です。送電線にコンデンサなんて付いていませんよね。ここが3つ目の壁です。

答えを先に言ってしまうと、送電線には、部品としてのコンデンサは無くても、コンデンサと同じはたらきをする場所があるのです。それが送電線と大地の間です。

送電線の先で誰も電気を使っていない（＝無負荷の）状態でも、送電線が交流電源につながってさえいれば、その「コンデンサもどき」が充電と放電を繰り返します。だから電流が流れる。負荷が無いこととは、まったく別の話なのです。

「電流は負荷があるから流れる」という思い込みを、ここで一度手放してください。負荷電流と充電電流は、流れる理由も通り道もまったく別です。

ステップ4：静電誘導と大地の役割

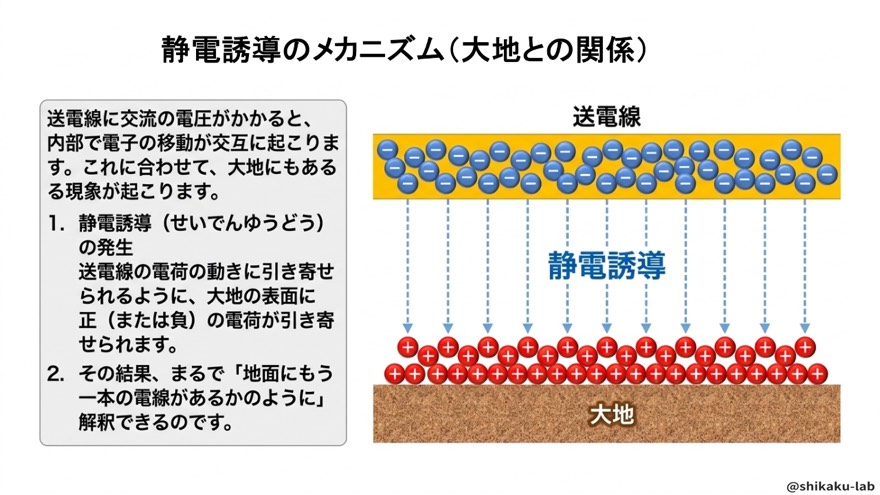

では、なぜ送電線と大地の間がコンデンサになるのでしょうか。ここで出てくるのが静電誘導です。

送電線に電圧がかかると、その電圧に引きずられるように、向かい合っている大地の側に逆の電荷が引き寄せられます。これが静電誘導です。上に電荷、下に逆の電荷、その間は空気（絶縁物）——この並びは、コンデンサそのものの形をしています。

つまり大地は、単なる地面ではなく、送電線と対になる「もう一枚の極板」として働いているわけです。送電線がどこを通っていても、必ず下には大地がある。だから、この静電容量は「たまたま生じる」のではなく、架空送電線であれば必ず付いてくるものだと考えてください。

送電線そのものの構造がまだあやふやだという方は、先に架空送電線路を「弱点をぜんぶ裏返した2本の線」で攻略を読んでおくと、「大地の上を、絶縁された裸の電線が延々と走っている」という前提が体に入ってきます。この前提があると、静電容量の話は驚くほどすんなり入ります。

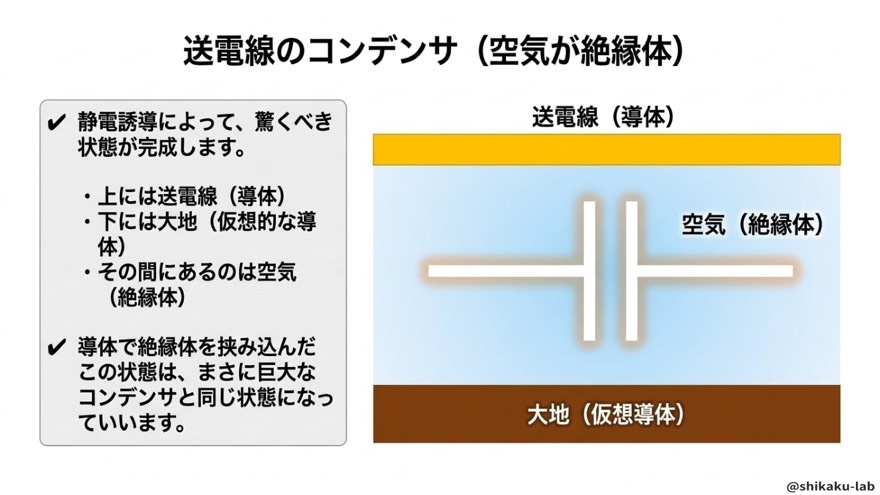

ステップ5：送電線と大地は巨大なコンデンサ

イメージを固めましょう。

コンデンサは、2枚の金属板が向かい合った部品です。送電線の場合は次のように対応します。

コンデンサの部品	送電線での正体
上の極板	送電線（電圧がかかっている導体）
下の極板	大地
間の絶縁物	空気

しかも、このコンデンサは規模が違います。送電線は何十キロ、何百キロと延々と続きますから、極板の面積にあたる部分がとてつもなく広いわけです。数十キロの長さにわたって、電線と大地が延々と向かい合っている——そう考えると、「小さな部品のコンデンサ」ではなく「巨大なコンデンサ」というイメージが自然に納得できるはずです。

電線が1本ではなく何本かに分けて張られている送電線もありますが、その狙いは別のところにあります。気になった方は多導体方式を「太さを分割でごまかす裏ワザ」で攻略を先に押さえておくと、電線の張り方と電気的な性質がつながって見えてきます。

ステップ6：対地静電容量が充電電流の正体

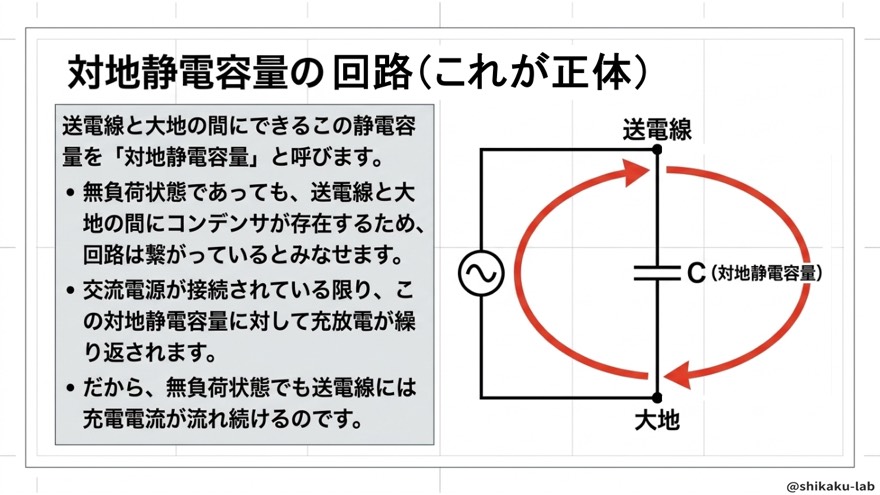

この「送電線と大地の間の静電容量」に、きちんとした名前が付いています。それが対地静電容量です。

充電電流の大きさは、この対地静電容量 $C$ と、かかっている対地電圧 $E$、そして周波数で決まります。式で書くと次のようになります。

$$I_c=\omega CE=2\pi fCE$$

ここで $f$ は周波数[Hz]、$C$ は対地静電容量[F]、$E$ は対地電圧[V]です。式をじっと見ると、覚えるべきことが自然に読み取れます。

何が増えると	充電電流は
対地静電容量 $C$ が大きい（線路が長い）	大きくなる
対地電圧 $E$ が高い（高電圧送電）	大きくなる
周波数 $f$ が高い	大きくなる

長距離ほど、高電圧ほど、充電電流は大きくなる。 ここは丸暗記ではなく、式の形から読み取れるようにしておくと、応用問題で強くなります。

ステップ7：負荷電流との大小関係が最大の罠

さて、ここまで読んで「無負荷でも電流が流れる」ことに納得できた方ほど、次でひっくり返されます。

充電電流は、負荷電流に比べれば非常に小さいのです。実務上は無視できるレベル、と表現されるくらいです。

ここでバランスを崩す方がよくいます。「無負荷でも流れる」という話を強く印象づけられた結果、充電電流を実際より大きな存在だと思い込んでしまうのです。正しくは次の2つを、必ずセットで持っておいてください。

押さえること	内容
ゼロではない	無負荷でも確かに流れている
でも小さい	負荷電流に比べれば無視できるほど小さい

「流れているが、無視できるほど小さい」。この1行で完結です。片方だけを覚えると、必ずどちらかで誤りの選択肢を選んでしまいます。

ステップ8：実力試し・無負荷送電線の充電電流

ここで一度、自分の頭で答えてみてください。

問題：交流電源につながった送電線があります。送電線の先では、まったく電気を使っていません（無負荷）。このとき送電線に電流は流れているでしょうか。流れているとすれば、それは何を通って流れる電流でしょうか。

答えは、流れている。そしてそれは、送電線と大地の間の対地静電容量を通って流れる充電電流です。

「電気を使っていない＝電流ゼロ」と答えてしまった方は、ステップ3にもう一度だけ戻ってください。ここが充電電流の心臓部です。逆にここが答えられたなら、この単元はもう自分のものになっています。

ステップ9：現場での意味とフェランチ効果への伏線

最後に、試験の外側の話を少しだけ。ここを知っておくと、この単元がぐっと立体的になります。

無負荷でも触れば危険

実際の送電線の点検では、無負荷の状態であっても送電線に触れるのは危険です。理由は、まさにこの記事で学んだとおり。充電電流が流れている＝電圧が生きている証拠だからです。「電気を使っていないから安全」は、現場ではまったく通用しません。充電電流の理解は、机の上の話であると同時に、身を守る知識でもあるわけです。

送電線を支える設備そのものに興味が向いた方は、送電鉄塔の構成を「守る部品の集合体」で攻略もあわせて読んでおくと、「点検する対象は何なのか」が具体的に見えてきます。

フェランチ効果への伏線

もうひとつ。長距離で高電圧の送電線ほど対地静電容量が大きくなり、充電電流も増える——これはステップ6で式から読み取ったとおりです。この「充電電流が大きくなる」という状況が、のちに学ぶフェランチ効果の原因につながっていきます。

いまの段階では「充電電流が大きいと、後で何か起きるらしい」くらいの認識で十分です。ただ、この伏線を張っておくと、フェランチ効果を学んだときに「ああ、あの話か」と一瞬でつながります。単元は単独ではなく、線でつながっている——電力科目は特にそれが強い科目です。

まとめ

充電電流でやることは、結局この3つだけでした。

押さえどころ	結論
直流と交流の違い	直流は貯めて終わり、交流は貯めて吐いての繰り返し
無負荷でも流れる理由	送電線と大地の対地静電容量がコンデンサとして働くから
負荷電流との大小	流れてはいるが、負荷電流に比べれば非常に小さい

そして、これらをまるごと1本にしたのが暗記フレーズです。

「直流は貯めて終わり、交流は貯めて吐いての繰り返し。無負荷でも送電線は充電電流で生きている」

最初に感じた「電気を使っていないのに電流が流れるなんて、おかしいのでは？」という違和感を、もう一度思い出してみてください。いまはもう、その違和感に自分の言葉で答えられるはずです。分からなかったことが分かるようになった瞬間こそ、独学で一番おいしいところです。ここまで来られたご自身を、少し褒めてあげてください。
