変圧器は「電気のバトン」で一発理解｜電磁誘導と巻数比

この記事で身につくこと

電験三種「機械」科目の冒頭でいきなり登場するボス、それが 変圧器。 「電磁誘導」「鎖交」「巻数比」と聞き慣れない単語が並んで、ここで挫折する受験生が後を絶ちません。

ですが本質は、鉄心に2つのコイルを巻いて、片方から片方へ「電気のバトン」を渡しているだけ。これさえ掴めば、構造も計算も一気に得点源に変わります。

本記事を読み終えたら、

• なぜ変圧器が必要なのかを送電損失の式で説明できる
• アンペール → ファラデーの2ステップで電圧変換を語れる
• V₁ / V₂ = N₁ / N₂ を使って計算問題を解ける

ようになります。

暗記フレーズ：変圧器＝電圧を変える装置、原理は電磁誘導

変圧器 ＝ 電圧を変える装置 / 原理は 電磁誘導

これを軸に、役割・構造・原理の3パートで整理していきます。

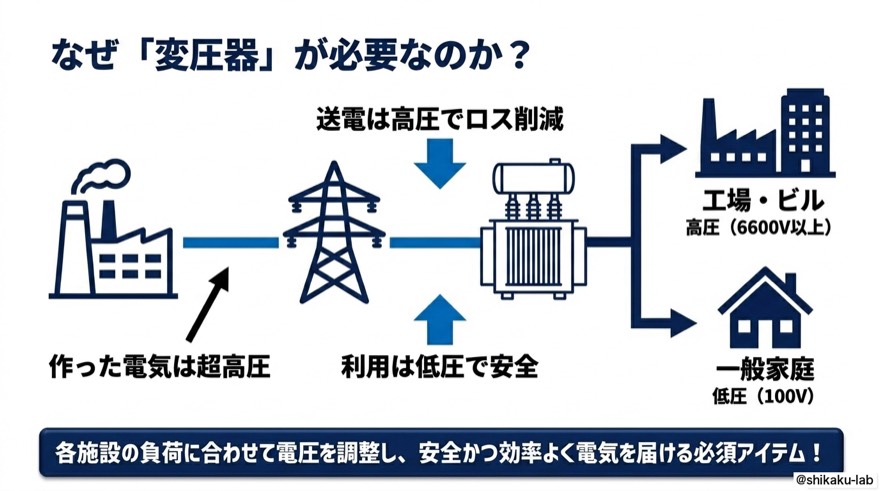

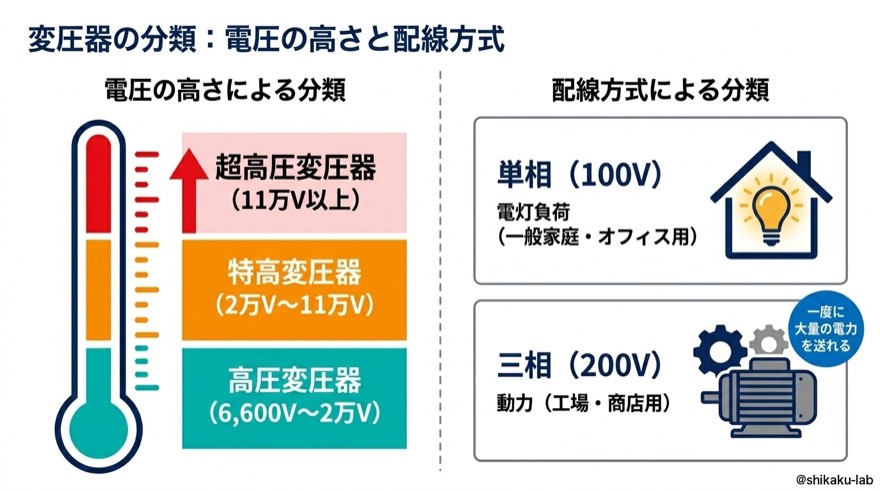

なぜ変圧器が必要なのか：高圧で送り、低圧で使う

発電所で作られた電気は 超高圧。これを長距離運ぶ送電線でも高圧のまま、そして工場・ビル・家庭の手前で 低圧 に下げて配ります。

場所	電圧の目安	理由
発電所〜送電線	数万〜数十万V	長距離輸送のロス削減
工場・ビル	6,600V以上	大きな動力負荷に対応
一般家庭	100V / 200V	人が触れるので安全優先

各施設に合わせて電圧を自由に変える、その役割を一手に担うのが変圧器です。

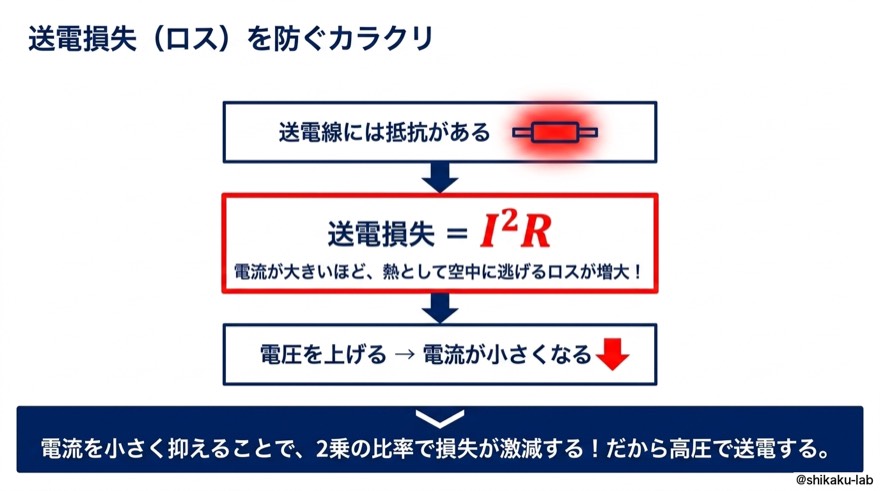

送電損失を防ぐカラクリ：電流の2乗で効く

送電線には抵抗 R があり、流れる電流 I で熱として逃げる損失は

送電損失 = I² × R

電流の2乗 で効いてくるのがポイント。電圧を上げて同じ電力を送れば電流が下がり、損失は2乗の比率で激減します。「高圧送電」は単なる慣習ではなく、ロス対策の数学的な必然なのです。

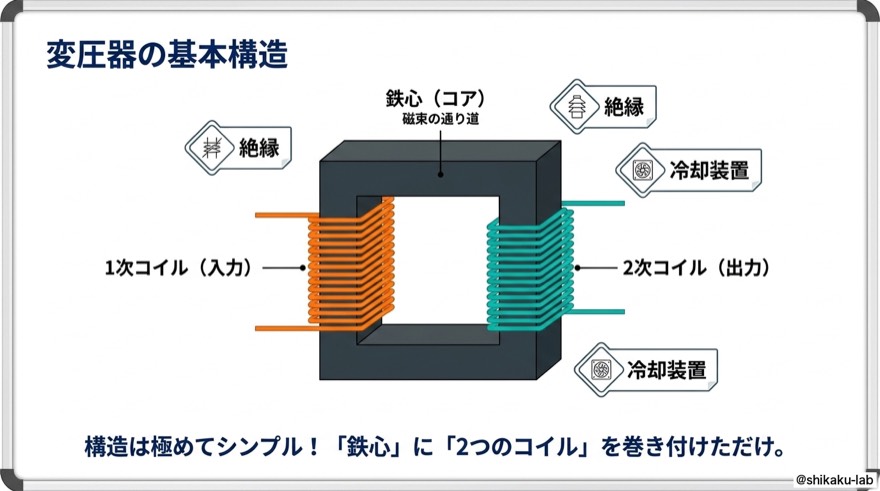

変圧器の構造：鉄心に2つのコイルを巻くだけ

構造は驚くほどシンプル。

• 鉄心（コア） … 磁束の通り道
• 1次コイル … 入力側
• 2次コイル … 出力側
• あとは絶縁材と冷却装置

ここで重要な気づきがひとつ。1次側と2次側は、電気回路としては繋がっていません。繋いでいるのは「磁束」だけ。この事実が次の原理パートで効いてきます。

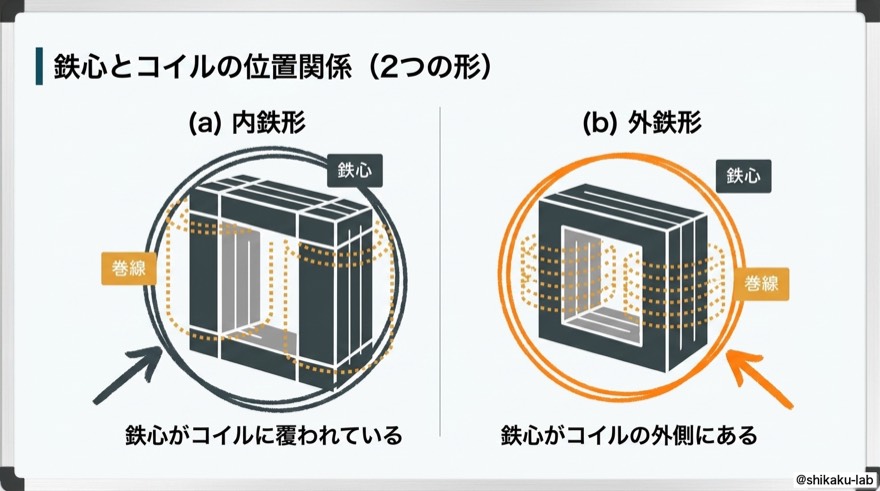

鉄心の形：内鉄形と外鉄形

• 内鉄形：鉄心が内側、コイルが外から覆う
• 外鉄形：鉄心が外側、コイルを抱え込む

試験で深く問われる頻度は低いので、「2タイプある」と押さえれば十分です。

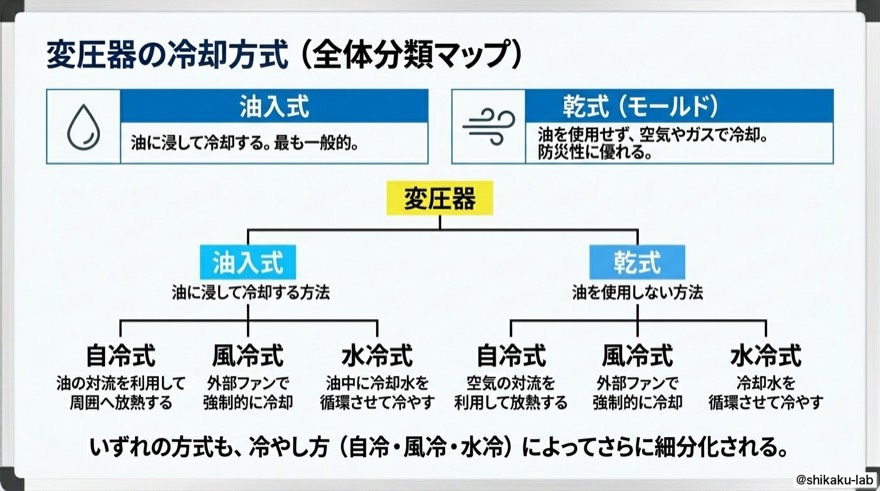

冷却方式：油入式と乾式 × 自冷・風冷・水冷

熱対策は分類マップで整理します。

大分類	細分類	冷やし方
油入式（最も一般的）	自冷 / 風冷 / 水冷	油に浸して放熱
乾式（モールド）	自冷 / 風冷 / 水冷	樹脂で固めて空気・ガスで放熱

冷却力は 自然対流（自冷）< ファン（風冷）< 冷却水（水冷） の順で強くなります。ここも頻出ではないので、全体像だけ頭に置いておけば大丈夫です。

電圧変換の原理：アンペール → ファラデーの2ステップ

ここが本丸。変圧器の中で起きていることを2段階に分解します。

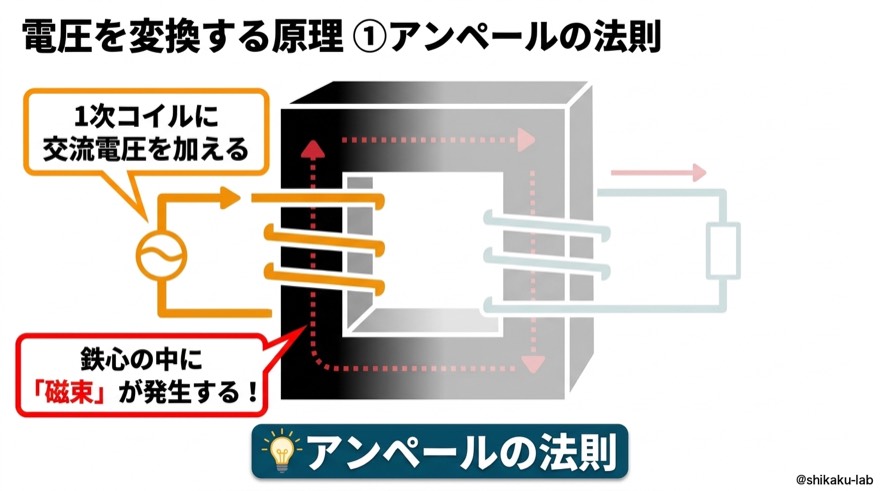

ステップ①：1次コイル → 磁束を作る（アンペールの法則）

1次コイルに交流電圧を加えると、鉄心の中に 磁束 が発生します。これは理論科目で学ぶ アンペールの法則 そのもの。「コイルに電流を流すと磁束ができる」を、ここで再利用しているだけです。

ステップ②：磁束 → 2次コイルに電圧を誘導（ファラデーの法則）

鉄心を通った磁束は、2次コイルと交わります。この 「磁束がコイルと交わること」を試験頻出用語で「鎖交（さこう）」 と言います。鎖で交わる、と書きます。

鎖交する磁束が時間とともに変化すると、2次コイルに 誘導起電力 が生まれる。これが ファラデーの法則、いわゆる電磁誘導作用です。

アンペールで磁束を作り、ファラデーで電圧に戻す。 まさに 「電気のバトン」 が1次側から2次側へ渡されるイメージです。

電気的には絶縁されているのに電気が伝わる秘密は、この磁束のバトンタッチにあったわけです。

計算問題の要：電圧比＝巻数比

ここまで理解できれば、計算公式は一行で済みます。

V₁ / V₂ = N₁ / N₂

電圧の比は、コイルの巻数の比に等しい。これだけ。

たとえば、

• N₁ = 1,000 巻、V₁ = 1,000 V のとき
• N₂ を 100 巻に減らせば → V₂ = 100 V

巻き数を変えるだけで、電圧が自由自在に操れる。街中で見かける大きな変電所も、原理はこのシンプルな比例関係に集約されます。

まとめ

• 役割：送電は高圧でロス削減、利用は低圧で安全 → 電圧を自在に変える装置
• 構造：鉄心 ＋ 2つのコイル。内鉄形・外鉄形に分類
• 冷却方式：油入式 / 乾式 × 自冷・風冷・水冷
• 原理：アンペールの法則で磁束発生 → ファラデーの法則で2次コイルに誘導
• 計算：V₁ / V₂ = N₁ / N₂（電圧比＝巻数比）

暗記フレーズ：変圧器 ＝ 電圧を変える装置、原理は 電磁誘導

「電気のバトン」のイメージを頭に焼き付ければ、機械科目の変圧器分野はもう怖くありません。
