電圧は巻数比、起電力は4.44fNΦ｜変圧器計算の必須4公式

この記事で身につくこと

電験三種「機械」科目で必ず出題される 変圧器計算。 公式の数が多く、9割の受験生が「どれを使えばいいか分からない」と挫折します。しかし実は、変圧器計算は4つの公式が 1本のストーリー で繋がっているだけなんです。

本記事を読み終えたら、

• 変圧器計算の必須4公式を「流れ」で説明できる
• なぜ電流比だけ「逆比」になるのかを即答できる
• 波形値（最大値・実効値・平均値）の換算で迷わない

ようになります。

暗記フレーズ：電圧は巻数比、起電力は4.44fNΦ

電圧は巻数比、起電力は 4.44fNΦ

このひと言が頭に入っていれば、変圧器計算は怖くなくなります。 「電圧の比は単純に巻数の比」「起電力の大きさは 4.44fNΦ で決まる」この2本柱で、ほぼすべての問題に立ち向かえます。

変圧器計算は4ステップで完結する

変圧器計算は、独立した公式の集まりではなく、電気が変圧器を通って変換される ストーリー です。

1. 磁束が変わる → ファラデーの法則
2. 電圧が生まれる → 誘導起電力 E = 4.44fNΦ
3. 電圧が変換される → 巻数比の法則
4. 波形値を計算する → 最大値・実効値・平均値の換算

この流れを左から右へ追えるようになれば、もう公式に振り回されません。

① ファラデーの法則：すべては「磁束の変化」から

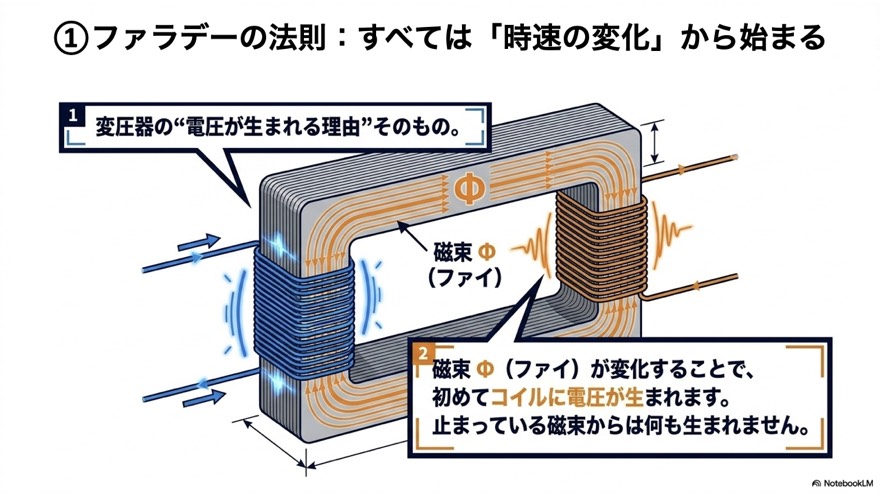

変圧器の電圧が生まれる理由、それは 磁束 Φ の変化 です。

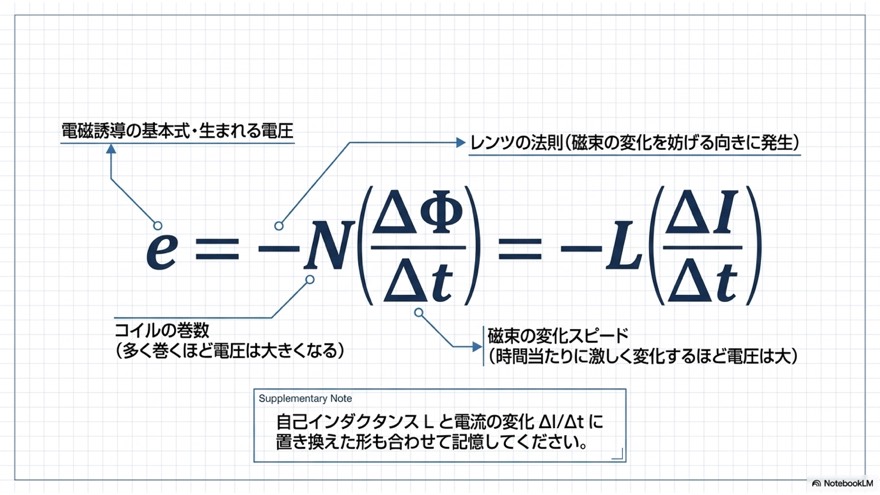

$$e = -N \frac{\Delta \Phi}{\Delta t}$$

• 先頭の マイナス：レンツの法則（変化を妨げる向き）
• N：コイルの巻数。多いほど電圧は大きい
• ΔΦ / Δt：磁束の変化スピード。速いほど電圧は大きい

ポイントは「止まっている磁束からは電圧は生まれない」こと。だから変圧器は 交流専用 なんです。直流では磁束が変化しないので、電圧は生まれません。

② 誘導起電力 E = 4.44fNΦ：交流の実効値を扱う最強公式

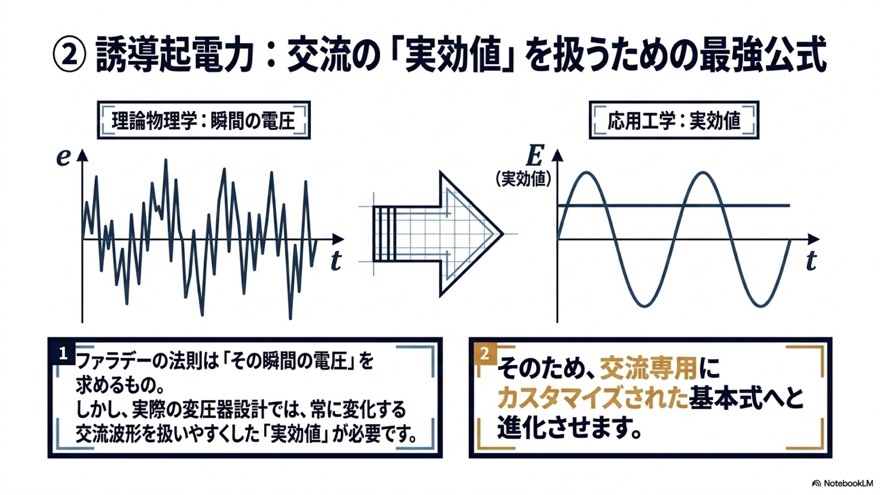

ファラデーの法則は「瞬間の電圧」を表す式ですが、変圧器は交流を扱うので 実効値（RMS） で計算したい。そこで登場するのが、変圧器設計の基本式です。

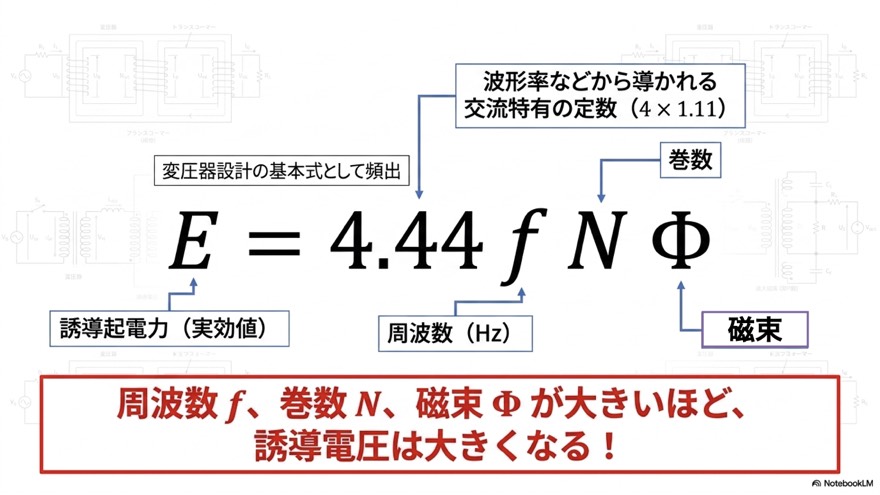

E = 4.44 f N Φ

• E：誘導起電力（実効値）[V]
• f：周波数 [Hz]
• N：巻数
• Φ：磁束の最大値 [Wb]

4.44 の正体

ここが受験生のモヤモヤポイント。なぜ 4.44 なのか？

4.44 = 4 × 1.11

1.11 は 波形率（実効値 ÷ 平均値）の値。後ほど波形換算でも登場する重要な数字で、4.44 と 1.11 は同じ仲間です。

f・N・Φ のいずれかが大きくなれば、誘導電圧も大きくなる。シンプルな比例関係なので、桁を間違えないことだけ意識すれば大丈夫です。

③ 巻数比：電圧を自由自在に操るメカニズム

発電所から家庭まで、電圧を段階的に下げていくのが変圧器の役目。そのルールは拍子抜けするほどシンプルで、

電圧比 = 巻数比

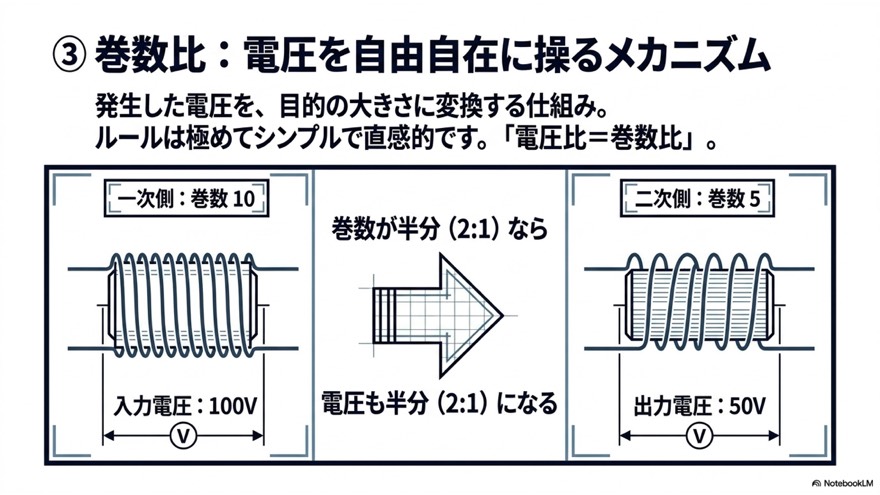

たとえば一次側の巻数が10、二次側が5なら、巻数は 2 : 1。すると電圧も 2 : 1 になるので、100V の入力は 50V の出力になります。

変圧器計算の最重要公式と、最大の罠

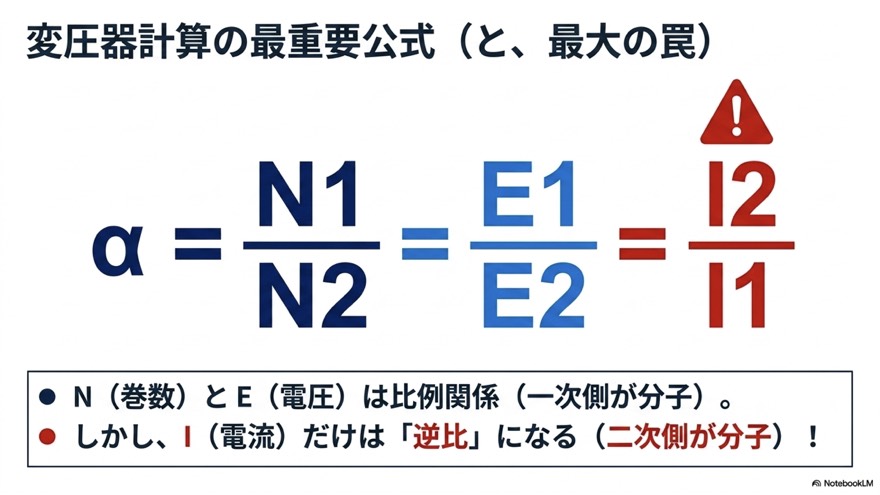

$$\alpha = \frac{N_1}{N_2} = \frac{E_1}{E_2} = \frac{I_2}{I_1}$$

ここで多くの受験生が引っかかります。よく見てください。

• N（巻数） と E（電圧） は、一次側が分子 → 比例
• I（電流）だけ、二次側が分子 → 逆比

電流だけ分子と分母が入れ替わる。これが 変圧器計算ミスの王道パターン です。

なぜ電流だけ逆比になるのか？

理由はシンプルで、エネルギー保存の法則 だからです。

変圧器は電力 P = VI を増やす魔法の箱ではない

一次側と二次側で電力は等しい（理想変圧器）。だから、

$$V_1 I_1 = V_2 I_2$$

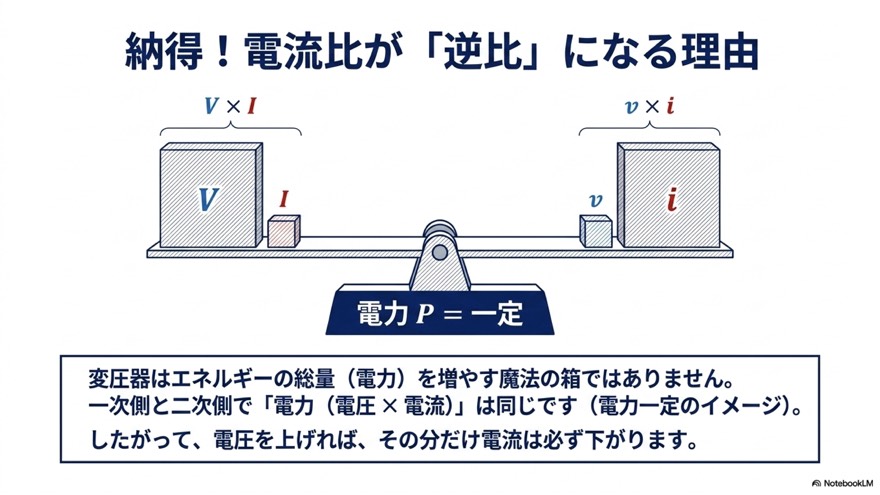

電圧を上げれば、その分だけ電流は必ず下がる。シーソーのような関係なので、電流は 逆比 になるんです。「電力一定」これだけ覚えておけば、本番で式を思い出せます。

④ 波形値の換算ルート：最大値・実効値・平均値

交流波形には「3つの顔」があります。

名称	別名	意味
最大値	ピーク値	波の頂点
実効値	RMS	実際の仕事量を表す代表値
平均値	アベレージ	波を均した高さ

電験三種で最も多い失点パターンが、この 3つの値の混同。問題文が「どの高さ」を聞いているのかを正確に読み取る必要があります。

換算ルートマップ

最大値 ÷ √2 → 実効値 ÷ 1.11 → 平均値

逆方向は掛ければOK。ここで現れる 1.11 が、E = 4.44fNΦ の中の 1.11 と同じ波形率です。

$$\frac{\pi}{2\sqrt{2}} \fallingdotseq 1.11$$

「4.44 = 4 × 1.11」と「波形換算の 1.11」が裏で繋がっている。この視点があると、4.44 がただの謎の定数ではなくなります。

まとめ：点と点が線になる、変圧器計算の総仕上げ

変圧器計算は、4つの公式が一本のストーリーで繋がります。

• ① 磁束の変化 → e = -N(ΔΦ/Δt)（電圧の種が生まれる）
• ② 交流の実効値化 → E = 4.44fNΦ（電圧の大きさが決まる）
• ③ 巻数比で変換 → α = N₁/N₂ = E₁/E₂ = I₂/I₁（電流だけ逆比）
• ④ 波形換算 → ÷√2、÷1.11 で最大値・実効値・平均値を行き来

迷ったときは、この言葉に立ち返ってください。

暗記フレーズ：電圧は巻数比、起電力は 4.44fNΦ

これは単なる丸暗記ではなく、変圧器の構造と公式が結びついた 最強の設計図 です。
