計算問題の土台！回路図の基本記号10個を『機能別ファミリー』で攻略

この記事で身につくこと

電験三種「理論」の計算問題は、回路図を読めることがスタートライン。 ところが「記号がただの絵にしか見えない」状態のまま計算に挑んで、ここで挫折する受験生は多いです。

この記事を読み終わるころには：

• 基本記号 10個 を機能別ファミリーで整理できる
• 検流計・すべり抵抗器など 計算の鍵になる記号 の役割が分かる
• 出題頻度×役割の 戦略マップ で、どこに注力すべきかが見える

ようになります。

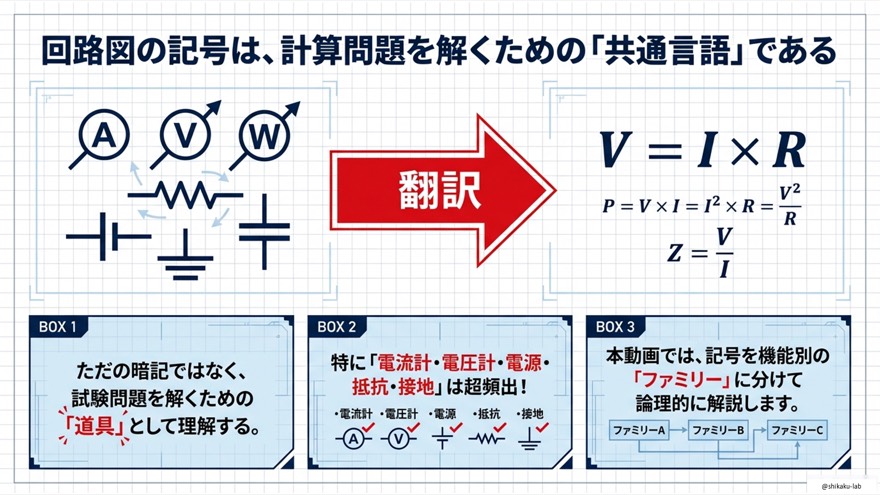

暗記フレーズ：記号は計算問題を解く『共通言語』

回路図の記号は「絵」ではなく「言語」。読み解いて初めて計算式につながる

そして定電流源にはもう一つの暗記フレーズ：

一定は横棒で表す

この2つを軸に、10個の記号を一気に整理していきます。

なぜ「機能別ファミリー」で覚えるのか

10個をバラバラに覚えると、必ずどこかで混乱します。 そこで本記事では、役割の似た記号を3つのファミリーにグループ分けして攻略します。

ファミリー	メンバー	役割
A：計測器トリオ	電流計・電圧計・電力計	回路の基本状態を可視化
B：電源と接地	直流・接地	回路のスタートとゴール
C：状態を変える	スイッチ・可変抵抗器・すべり抵抗器	計算の前提条件を変える

加えて、ファミリーに収まりきらない 検流計（測定系の特殊枠）と 定電流源（電源系のボーナス枠）も押さえます。

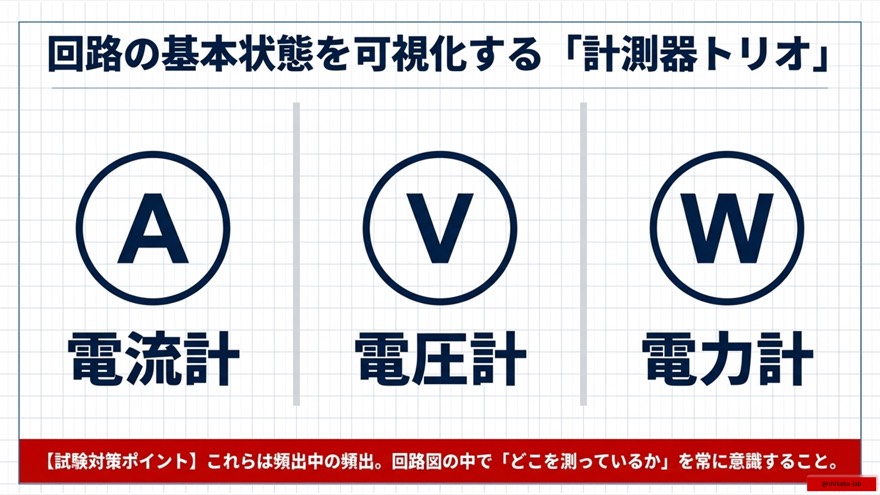

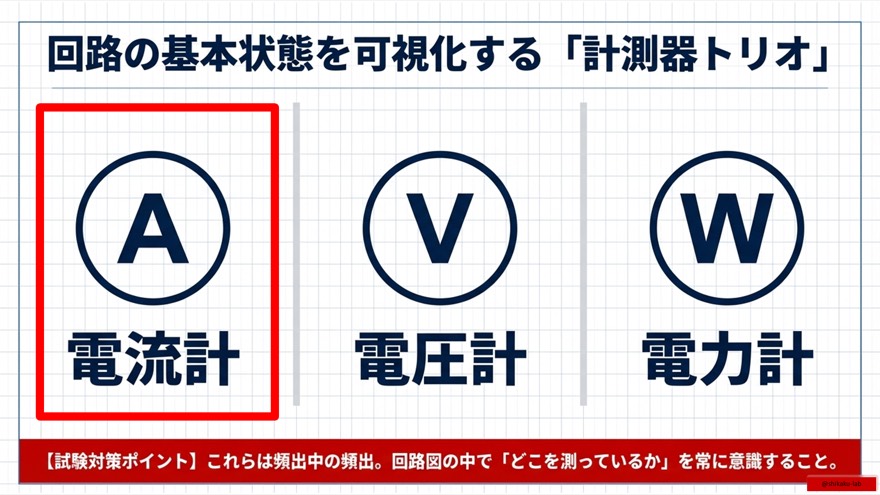

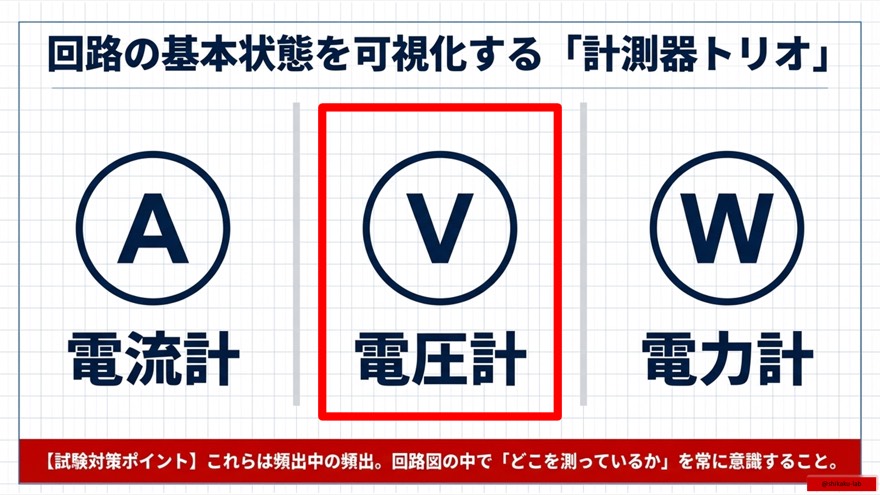

ファミリーA：計測器トリオ（A・V・W）

記号	名前	測るもの
Ⓐ	電流計	アンペア [A]：通る電流
Ⓥ	電圧計	ボルト [V]：両端の電位差
Ⓦ	電力計	ワット [W]：消費電力

丸の中のアルファベットが、そのまま測定量の頭文字。記号を見るだけで何を測るか分かる ように作られています。

試験対策ポイント

頻出中の頻出。回路図の中で 「どこを測っているか」を常に意識 すること。 計測器は接続位置で読み取れる値が変わるため、「どの素子の電流？」「どの2点間の電圧？」を毎回確認するクセをつけてください。

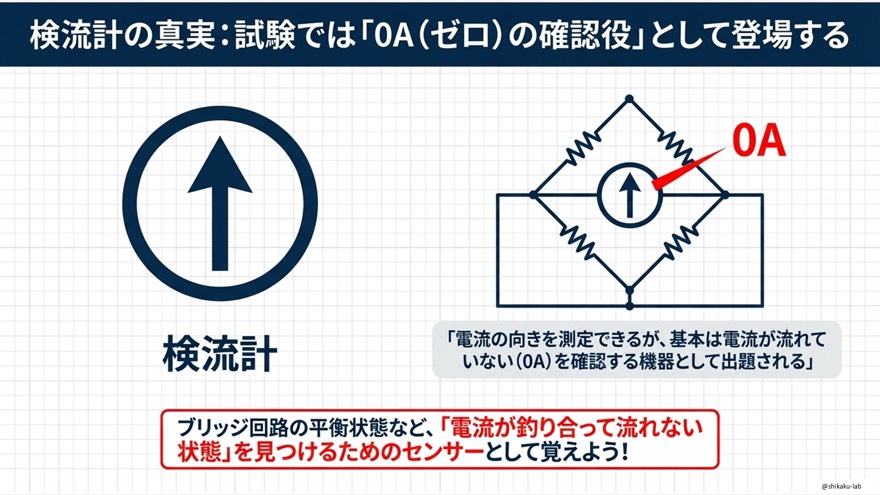

検流計：試験では「0A の確認役」として出る

検流計は丸の中に 上向きの矢印。電流計と似た見た目ですが、試験での役割はまったく違います。

検流計は、電流が流れていないことを確認する機器として出題される

代表例が ブリッジ回路の平衡条件。ブリッジ回路では、平衡状態のとき検流計が置かれた枝に電流が流れません。だから：

• 検流計が 0A を示す → ブリッジは 平衡状態
• 平衡条件 R₁ R₄ = R₂ R₃ を立式できる

検流計が出てきたら、即座に 「平衡状態を疑え」 が鉄則です。

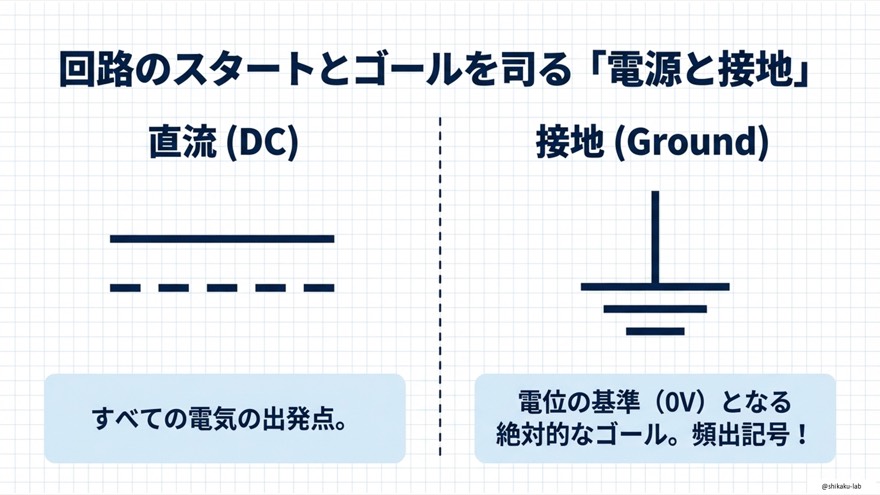

ファミリーB：電源と接地（スタートとゴール）

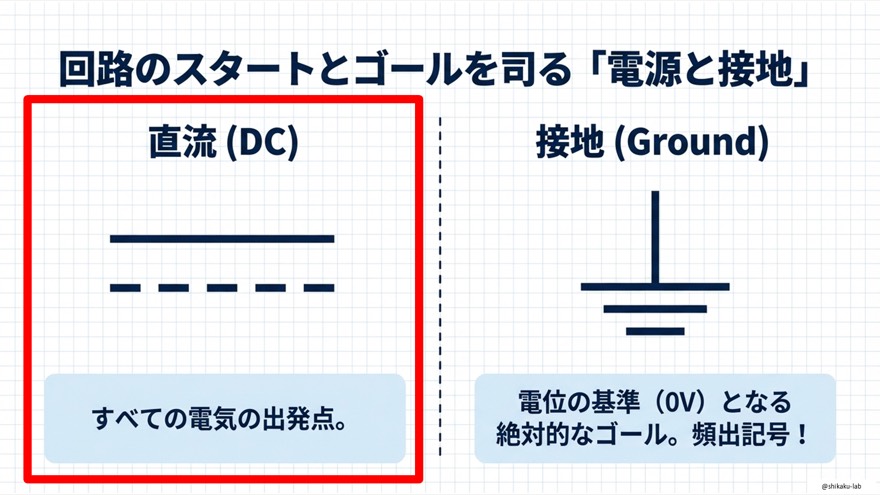

直流（DC）：すべての電気の出発点

長い横線と短い横線が交互に並んだ記号。 波形が一定だから、図記号も横棒 で表す、と覚えると忘れません（参考：交流ACは波打った形）。

接地（Ground）：電位の基準 0V

縦線から下に向かって段々短くなる横線が3本並ぶ記号。頻出記号です。

計算問題で接地マークを見たら、即座に 「ここが 0V の基準点」 と置き換える

これだけで電位差の計算がスッキリ整理できます。

定電流源：『一定は横棒で表す』のボーナス問題

丸の中に 赤い横棒1本。先ほどの直流と同じ発想で、「電流が一定だから横棒」 です。

観点	内容
出題頻度	低め（だから忘れがち）
試験での扱い	形を見ただけで即答 できれば確実に得点

「忘れている人が意外と多い記号」なので、ここで覚えておくと差がつきます。

ファミリーC：状態を変えるスイッチと可変抵抗器

スイッチ

線の途中に小さな丸と斜めの線が伸びる記号。ON/OFF で計算の前提条件そのものが変わる ため、問題文と必ずセットで読みます。

補足：図中の小さな丸は 「端子」 を表します。電線の途中には素子を挿入できないため、端で端子化してそこにスイッチや負荷を接続するルール。

可変抵抗器

四角の中に斜めの矢印が描かれた記号。抵抗値を自由に変えられるパーツ。 スイッチと同じく、「どの抵抗値で考えるか」が問題文で条件として与えられます。

すべり抵抗器：計算の鍵は『比率分割』

ここは今回の山場です。すべり抵抗器は 計算問題に直結 する記号。

四角の上から矢印が指す記号で、矢印の位置で 抵抗 R が R₁ と R₂ の2つに分割 されます。

R = R₁ + R₂     （矢印の位置で比率分割）

例えば全体が R = 10 Ω のとき、矢印の位置によって R₁ = 3 Ω、R₂ = 7 Ω のように分けて使えます。

記号を見た瞬間に 「全体抵抗が R₁ と R₂ に分かれる」 という式を頭に浮かべる

これが習慣になれば、理論科目の直流回路で得点源になります。

戦略マップ：出題頻度 × 役割で注力先を決める

10記号を 縦軸＝出題頻度、横軸＝役割（単純知識 ↔ 計算の鍵） で配置すると、こうなります。

エリア	メンバー	学習方針
高頻度 × 単純知識（左上）	電流計・電圧計・電力計・直流・接地	呼吸するように即答できる状態に
高頻度 × 計算の鍵（右上）	スイッチ・可変抵抗器・検流計・すべり抵抗器	使い方まで身につける
低頻度 × ボーナス（左下）	定電流源	形で拾えればOK

頻出の計測器・電源は呼吸するように理解し、すべり抵抗器・検流計で差をつける。定電流源は形で拾う！

メリハリをつけた覚え方が、合格への最短ルートです。

まとめ：完全保存版チートシート

図記号	名称	試験対策
Ⓐ	電流計	回路の電流を測る（基本中の基本）
Ⓥ	電圧計	回路の電圧を測る（基本中の基本）
Ⓦ	電力計	回路の電力を測る
Ⓖ↑	検流計	要注意：基本は0A、電流が流れていないことの確認用
━ ─ ━ ─	直流	電源の出発点
⏚	接地	電位の基準（0V）となる絶対的なゴール
─/─	スイッチ	開閉で計算の前提条件が変わる
抵抗＋矢印	可変抵抗器	抵抗値を変化させるパーツ
四角＋矢印タップ	すべり抵抗器	計算の鍵：矢印の位置で R₁ と R₂ に比率分割
丸＋赤横棒	定電流源	ボーナス。「一定は横棒で表す」

• 記号は 「絵」ではなく「役割の名札」
• 機能別ファミリーA・B・Cで覚えれば、初見の回路図でも構造が読める
• 検流計＝0A確認、すべり抵抗器＝比率分割、この2つで計算の差がつく

暗記フレーズ：回路記号は計算問題を解く『共通言語』／一定は横棒で表す

計算問題の土台を固めて、合格を掴み取りましょう！
