合成抵抗で電圧・電流は完全に逆転する：直列『電流ひとつ』／並列『電圧ひとつ』
電験三種「理論」で必ず出る『合成抵抗が変わると電圧・電流はどう振る舞うか』を完全攻略。直列は『電流ひとつ』、並列は『電圧ひとつ』。たった一行の合言葉で、分圧・分流・計器の接続まで一気通貫で解けるようになります。
🎥 動画でも解説しています ＞ YouTubeで開く
この記事で身につくこと
電験三種「理論」で必ず問われる 回路計算。その入口でつまずく原因は、いつも同じです。
直列と並列で、電圧と電流のどっちが「分かれる」のか分からない。
ここで9割の受験生が混乱します。しかし本質は拍子抜けするほど単純で、直列と並列では、電圧と電流の振る舞いが完全に逆になる だけです。
読み終わるころには、
- 合成抵抗が変わると、なぜ電圧・電流の振る舞いが入れ替わるかが分かる
- 分圧・分流 の式が「比例／反比例」で直感的に書ける
- 電流計を直列、電圧計を並列につなぐ 理由 が即答できる
ようになります。
暗記フレーズ：直列＝電流ひとつ／並列＝電圧ひとつ

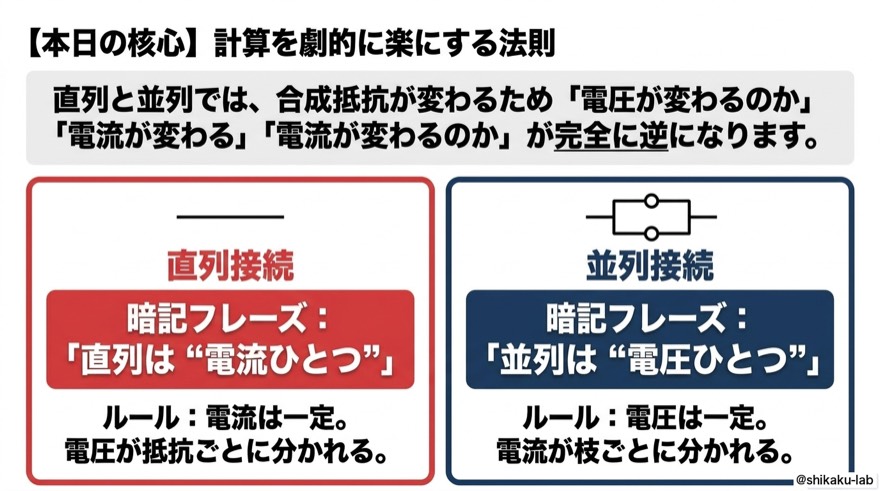

直列は「電流ひとつ」、並列は「電圧ひとつ」
これだけ。本記事はこの一行を、式とイメージの両面から肉付けしていく作業です。
なぜ合成抵抗で振る舞いが「逆転」するのか

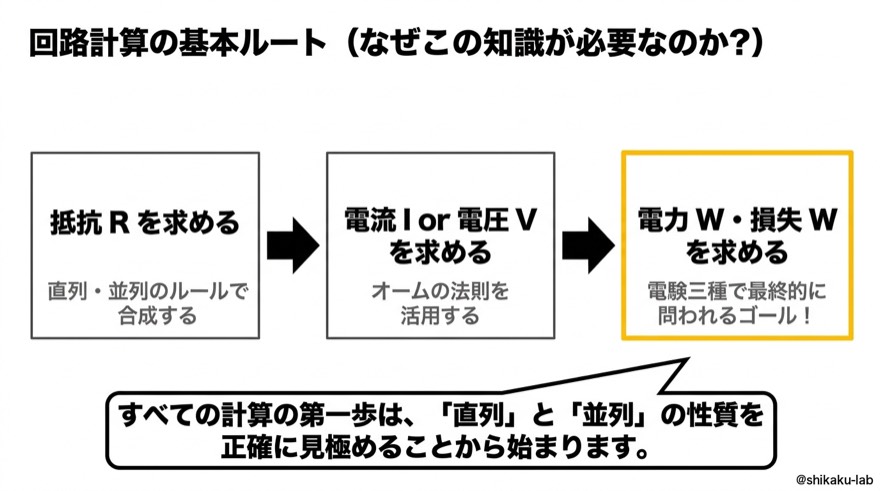

回路計算は、ざっくり 3段階のルート で進みます。
- 抵抗 R を、直列・並列のルールで 合成 する
- オームの法則で、電流 I または電圧 V を求める
- 最後に、電力 W や損失を求める
ここで効いてくるのが「直列か並列か」。合成のしかたが変わると、回路の中で『一定なもの』と『分かれるもの』が入れ替わる のです。
| 接続 | 一定なもの | 分かれるもの | 合成抵抗 |
|---|---|---|---|
| 直列 | 電流 I | 電圧 V（分圧） | 増える（R₁ + R₂） |
| 並列 | 電圧 V | 電流 I（分流） | 小さくなる（積和） |
縦に見ても横に見ても、直列と並列は完全に対 になっています。この対称性こそが、暗記負荷を一気に下げてくれる正体です。
直列接続：電流が「ひとつ」、電圧は分かれる

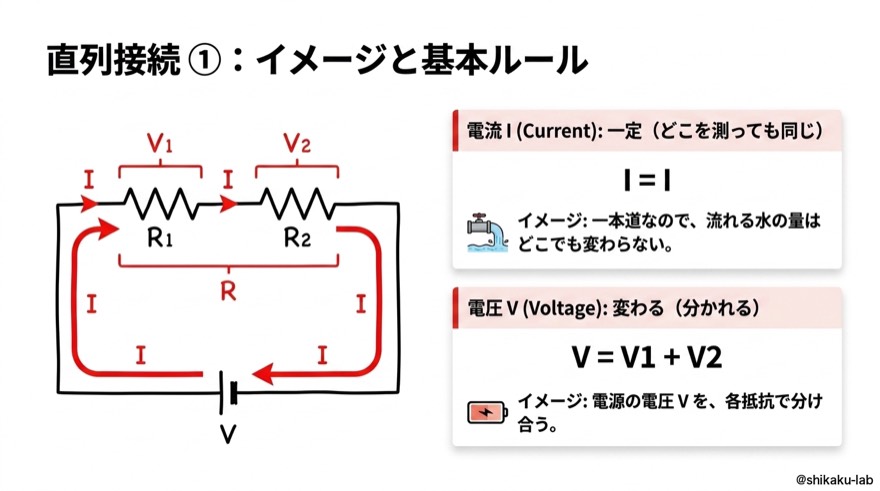

抵抗が1列に連なる直列回路は、一本道の障害物リレー だと思ってください。
─[R₁]──[R₂]─
I I ← どこを測っても同じ
V₁ V₂ ← 抵抗ごとに分かれる
- 電流：
I = I（一定） - 電圧：
V = V₁ + V₂（足し合わせると電源電圧） - 合成抵抗：

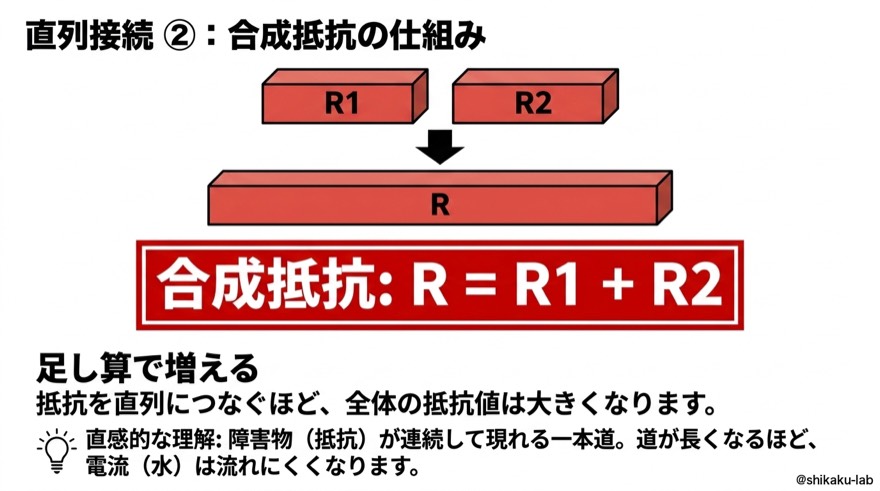

R = R₁ + R₂（足し算で増える）

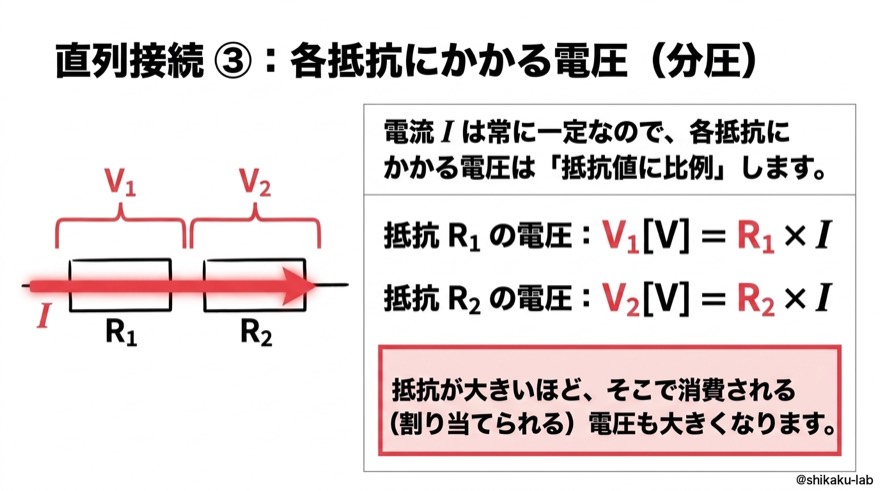

電流が一定なので、各抵抗にかかる電圧はオームの法則からそのまま、
V₁ = R₁ × I
V₂ = R₂ × I
つまり 抵抗値に比例 して電圧が割り当てられる。これが 分圧 の正体です。大きいハードルほど、走者（電流）はそこで多くのエネルギーを奪われる、というイメージです。
並列接続：電圧が「ひとつ」、電流は分かれる

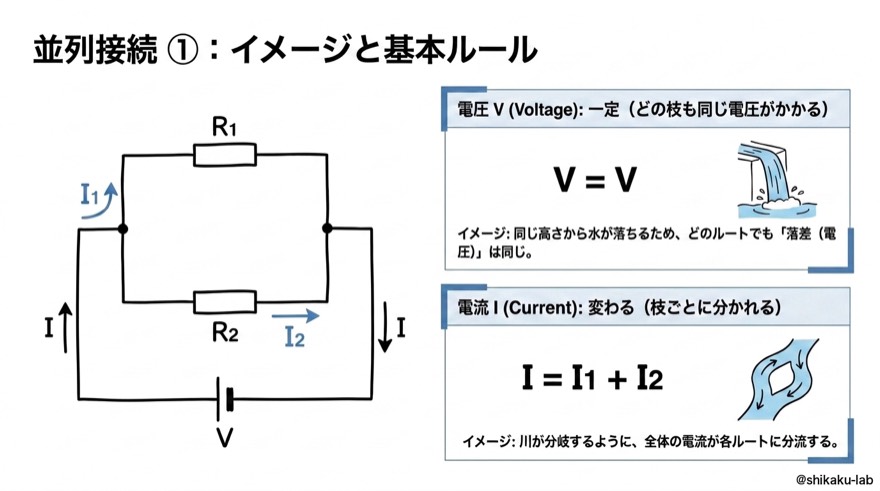

並列回路は、分かれ道で並走する複数のルート。
┌─[R₁]─┐
─┤ ├─
└─[R₂]─┘
両端の V は同じ／I は枝ごとに分配
- 電圧：
V = V（どの枝も同じ） - 電流：

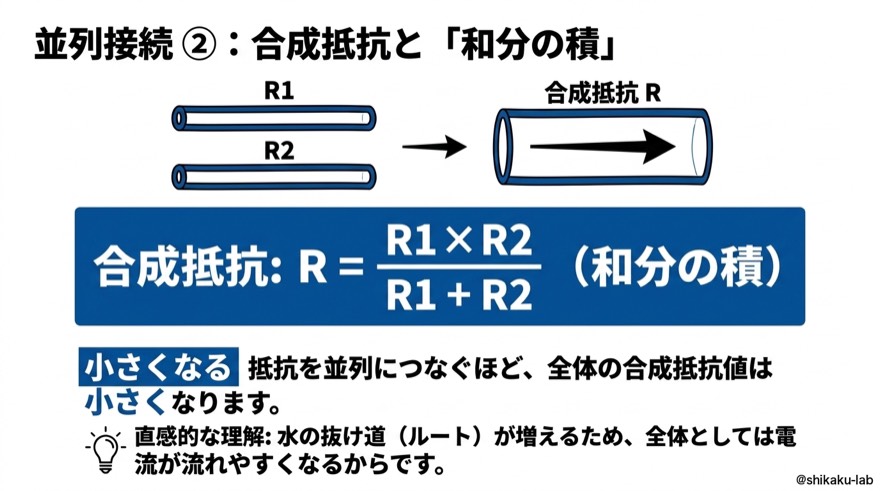

I = I₁ + I₂（枝ごとに分かれて合流） - 合成抵抗：
R = (R₁ × R₂) / (R₁ + R₂)＝ 積和（和分の積）

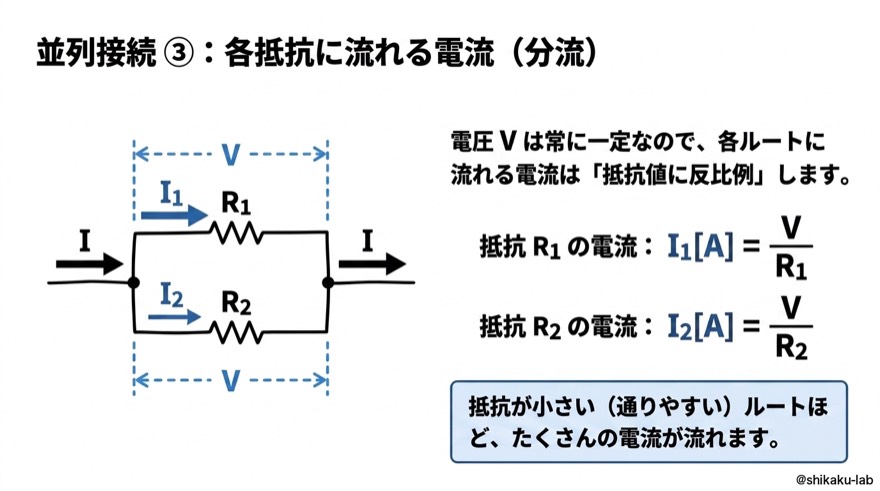

電圧が一定なので、各枝の電流はオームの法則から、
I₁ = V / R₁
I₂ = V / R₂
つまり 抵抗値に反比例 して電流が分配される。これが 分流。抜け道（ルート）が増えるほど全体としては流れやすくなるので、合成抵抗は 小さくなる 方向に動きます。
💡 公式は必ず 「上が積、下が和」 の順で覚える。電験では「せき・わ」と口で唱える受験生が多い定番フレーズです。
完全保存版：直列 vs 並列 比較マトリクス
| 比較項目 | 直列 | 並列 |
|---|---|---|
| 合言葉 | 電流ひとつ | 電圧ひとつ |
| 電圧 V | V = V₁ + V₂（分かれる） | V = V（一定） |
| 電流 I | I = I（一定） | I = I₁ + I₂（分かれる） |
| 合成抵抗 | R = R₁ + R₂（増える） | R = R₁R₂ / (R₁+R₂)（小さくなる） |
| 抵抗との関係 | 電圧は 抵抗に比例（分圧） | 電流は 抵抗に反比例（分流） |
電圧と電流の行を 横に読むと完全な裏返し になっているのが分かります。覚えるべきは「逆転している」という事実ひとつだけです。
実践応用：計器の接続が「逆」になる理由
この合言葉は、机上の暗記で終わりません。実機の 計器の接続方法 にそのまま直結します。
| 計器 | 接続 | 理由 |
|---|---|---|
| 電流計 | 直列 | 直列なら「電流ひとつ」。回路本流の電流をそのまま測れる |
| 電圧計 | 並列 | 並列なら「電圧ひとつ」。測りたい部品にかかる電圧をそのまま測れる |
電圧計をうっかり直列に挟むと、回路電流がほぼ流れなくなる（電圧計の内部抵抗は非常に大きい）。電流計をうっかり並列につなぐと、低抵抗の電流計に大電流が集中して焼損する。接続方法の理屈は、ぜんぶ「ひとつ」の暗記フレーズに収束 します。
まとめ
- 合成抵抗が直列か並列かで、「一定なもの」と「分かれるもの」が完全に入れ替わる
- 直列＝電流ひとつ／並列＝電圧ひとつ。対の関係を頭に焼き付ければ迷わない
- 直列は 分圧（電圧は抵抗に比例）、並列は 分流（電流は抵抗に反比例）
- 計器の接続（電流計＝直列／電圧計＝並列）も、この合言葉でそのまま説明できる
暗記フレーズ：直列＝電流ひとつ／並列＝電圧ひとつ
この一行が頭にあれば、回路計算は「どっちが分かれるか」で迷子になりません。
