ブリッジ平衡回路を瞬殺！「積のクロス」で複雑回路を一発解決

この記事で身につくこと

電験三種「理論」で頻出の、ひし形をした ブリッジ回路。 ぱっと見「計算面倒くさそう…」と諦めていませんか？

実は ある1つの条件 を満たせば、計算量が 10分の1 になる魔法のテクニックがあります。

読み終わるころには、

• ブリッジの 平衡条件 を暗記フレーズ1つで即答できる
• 平衡時に 何が起きているか（電位差0V・電流0A）を物理的に理解できる
• 試験本番で使える 3ステップ瞬殺解法 が身につく

ようになります。

暗記フレーズ：たった1行

積のクロスが等しいと平衡

R₁ × R₄ = R₂ × R₃

これだけ。 ブリッジ問題が出てきたら、まずこのフレーズを唱えてください。

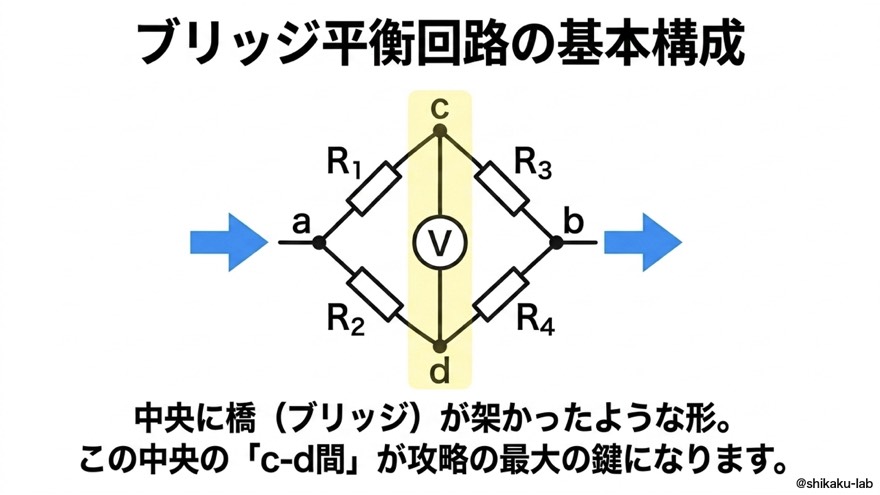

ブリッジ回路の基本構成

4つの抵抗 R₁・R₂・R₃・R₄ が、ひし形に4つの点 a・c・b・d で繋がれた回路です。 中央の c-d 間 には検流計（または電圧計）が 「橋」のように架かって います。

        a
       ╱ ╲
     R₁   R₂
     ╱     ╲
    c──[G]──d   ← 中央の橋（c-d 間）
     ╲     ╱
     R₃   R₄
       ╲ ╱
        b

• 電源は a-b 間 に接続
• 左上 R₁ → 右上 R₂（a→c→b の上ルート）
• 左下 R₃ → 右下 R₄（a→d→b の下ルート）
• 中央の c-d 間 が攻略の最大の鍵

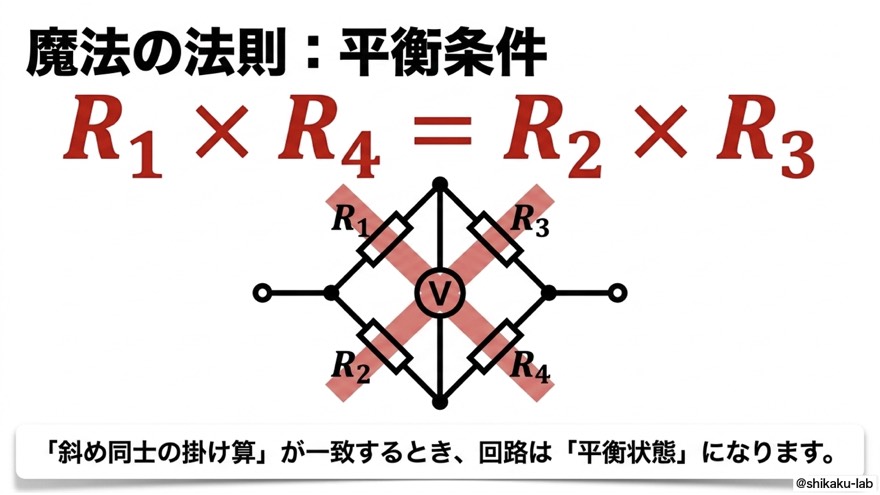

平衡条件は「斜め同士の積」

中央の橋に 電流が流れない 状態を 「平衡」 と呼びます。 その条件は、対角線（クロス）上の抵抗の積が等しい こと。

R₁ × R₄ = R₂ × R₃

図にすると：

R₁ ─── R₂
   ✕（クロス）
R₃ ─── R₄

• 左上 R₁ × 右下 R₄
• 右上 R₂ × 左下 R₃

この 斜め同士の掛け算が一致 したとき、平衡。 同じ辺どうしを足すのではなく、バッテン（×）で掛ける のがポイントです。

平衡すると何が起きるのか

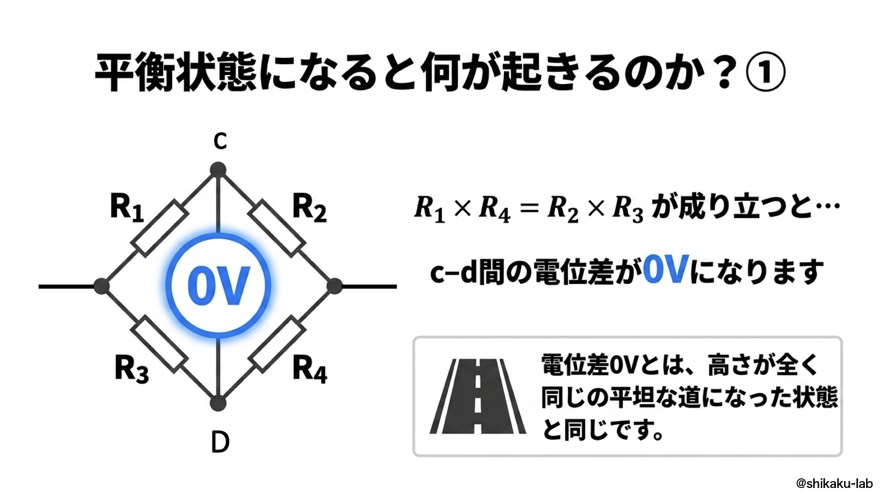

① 中央の電位差が 0V になる

c点と d点が 同じ電位 になるため、c-d 間の電位差は 0V。 水で例えるなら、高さが全く同じ平坦な道 になったイメージです。

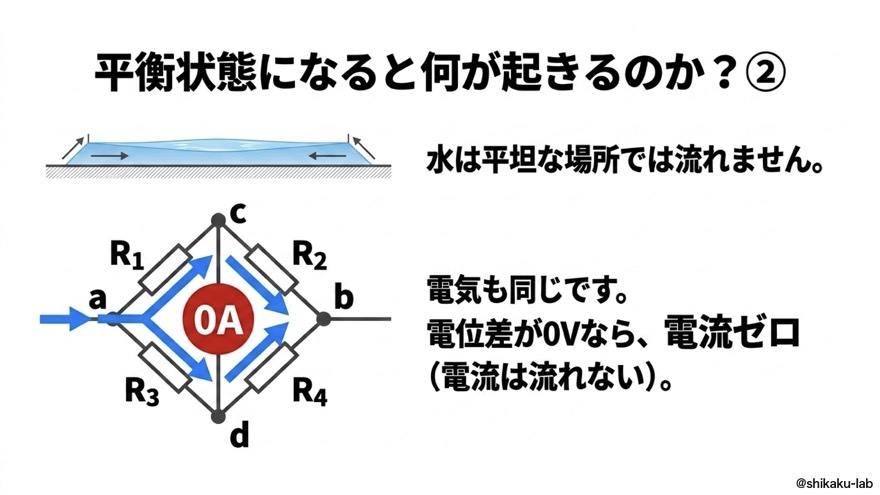

② 電流が流れない（0A）

電位差がないので、当然 電流も 0A。 水も「落差ゼロの平らな場所」では流れません。電気もまったく同じです。

状態	c-d 間の電位差	c-d 間の電流
平衡	0V	0A
非平衡	あり	あり

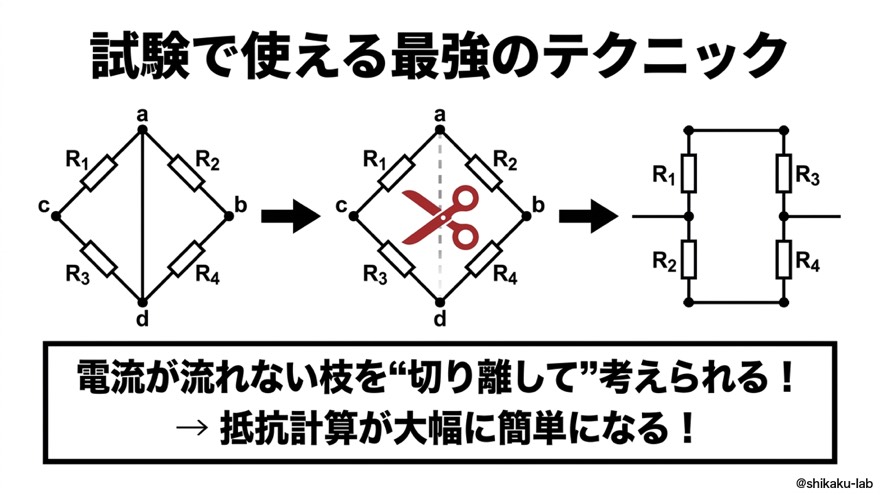

最強テクニック：橋を「切り離して」並列に化けさせる

c-d 間に電流が流れないなら、そこをハサミでちょん切っても何も変わらない。 これがブリッジ問題の 瞬殺テクニック です。

切る前（複雑そう）            切った後（ただの並列）
       a                            a
      ╱ ╲                          ╱ ╲
    R₁   R₂                      R₁   R₂
    ╱     ╲                      │     │
   c──[G]──d        ─→           c     d   ← 切り離した！
    ╲     ╱                      │     │
    R₃   R₄                      R₃   R₄
      ╲ ╱                          ╲ ╱
       b                            b

• 上ルート：R₁ と R₂ の直列 → R₁ + R₂
• 下ルート：R₃ と R₄ の直列 → R₃ + R₄
• 全体：上下 2本の並列回路

あとは 和分の積 で合成抵抗を出すだけ。

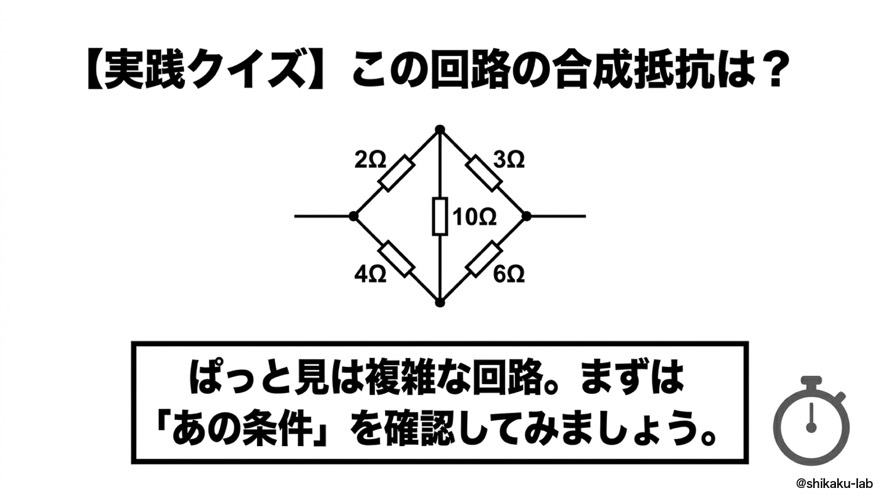

実践：この回路の合成抵抗は？

試験で本当に出るパターンで練習しましょう。

        a
       ╱ ╲
     2Ω   3Ω
     ╱     ╲
    c──10Ω──d
     ╲     ╱
     4Ω   6Ω
       ╲ ╱
        b

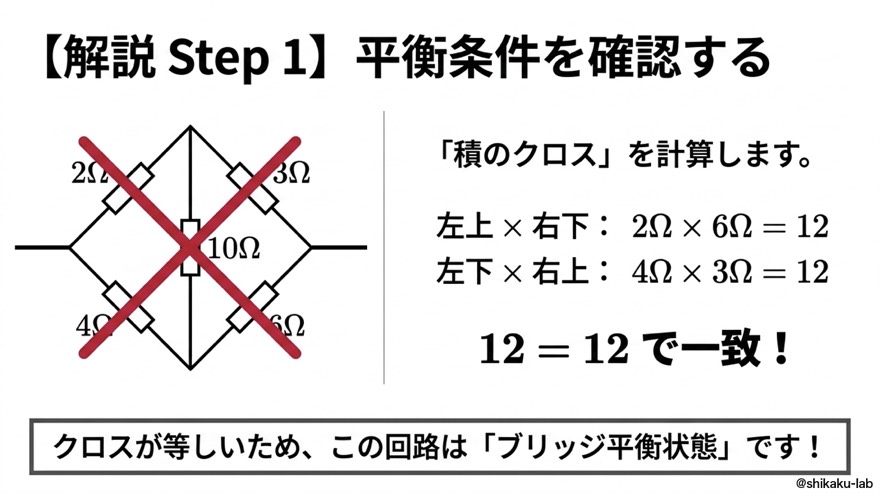

Step1：平衡条件を確認

「積のクロス」を計算します。

• 左上 × 右下：2 × 6 = 12
• 右上 × 左下：3 × 4 = 12

→ 12 = 12 で一致！ この回路は 平衡状態 です。 （中央の 10Ω は切り離してOK）

Step2：橋を切り離す

中央の 10Ω をカット。残るのは上下2本の直列：

• 上：2 + 3 = 5Ω
• 下：4 + 6 = 10Ω

Step3：並列を合成（和分の積）

合成抵抗 = (5 × 10) / (5 + 10) = 50 / 15 = 10/3 ≈ 3.33 Ω

→ 答えは 10/3 Ω（約 3.33Ω）。

中央の 10Ω に惑わされず、3ステップで一瞬で解けました。

ブリッジ問題・3ステップ攻略法

ステップ1：平衡条件 R₁×R₄ = R₂×R₃ を確認
    ↓ 平衡している場合
ステップ2：中央の橋（検流計）を切り離す
    ↓
ステップ3：(R₁+R₂) と (R₃+R₄) の並列として和分の積で合成

平衡していなければ、キルヒホッフの法則やΔ-Y変換などで地道に解く必要がありますが、 まず平衡を疑う クセをつけるだけで、試験での得点効率が劇的に上がります。

まとめ：ブリッジ平衡回路 早見表

項目	内容
判定条件	R₁ × R₄ = R₂ × R₃（積のクロス）
平衡時の物理	c-d 間の 電位差 0V・電流 0A
試験テクニック	橋を切り離して (R₁+R₂) と (R₃+R₄) の並列 として計算
計算の最終手段	和分の積

暗記フレーズ：積のクロスが等しいと平衡（R₁ × R₄ = R₂ × R₃）

この1行が頭に入っていれば、ブリッジ回路はもう怖くありません。 試験本番でひし形を見たら、まず「積のクロス」と唱えてください。
