自動調速機（ガバナ）は「負荷ずれたら、水を調整」で攻略

この記事で身につくこと

電験三種「電力」科目の水力発電で、ほぼ毎年顔を出すのが 自動調速機（ガバナ）。 「自動」「調速」「フリー運転」と紛らわしい言葉が並び、ここで思考停止してしまう受験生がとても多い分野です。

本記事を読み終えたら、

• ガバナがなぜ必要なのか、水力発電のジレンマ から説明できる
• 負荷変動 → 回転速度 → 流量Q → 回復の 4ステップの連鎖反応 を即答できる
• 負荷増・負荷減の 2シナリオ をミスなく整理できる
• 「ガバナフリー運転」の フリーの意味 で引っ掛けられない

ようになります。

暗記フレーズ：負荷ずれたら、水を調整

負荷ずれたら、水を調整

ガバナのすべては、このひと言に詰まっています。 本番でパニックになっても、この原則に立ち返れば、シナリオAもBも自力で組み立て直せます。

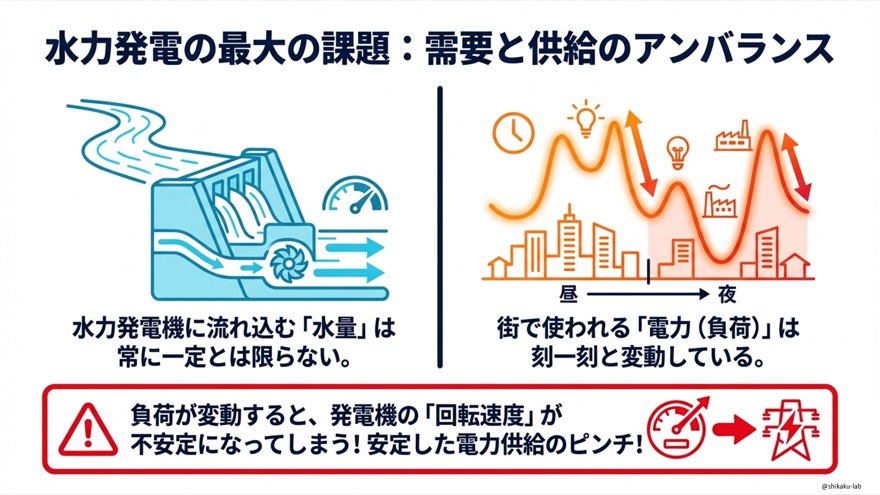

なぜガバナが必要なのか：水力発電の最大の課題

水力発電は、左右からアンバランスを押し付けられている装置です。

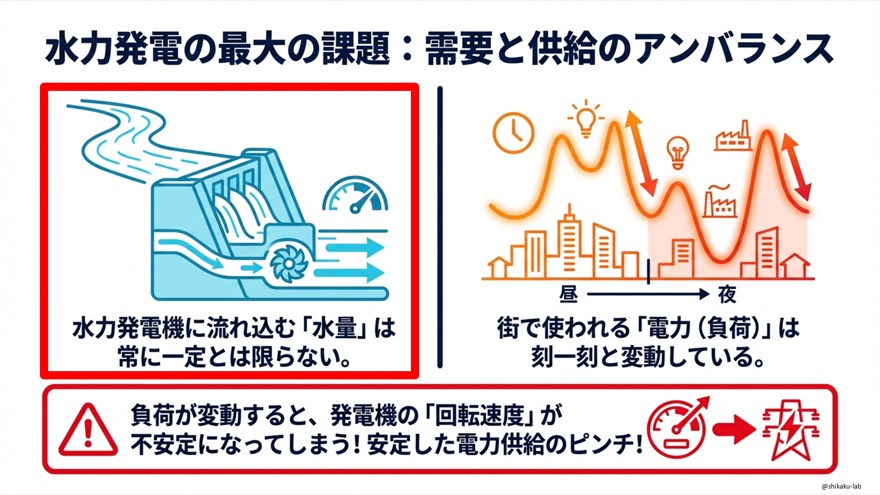

• 入力側（水）：ダムの水量は雨や季節で変動し、常に一定とは限らない

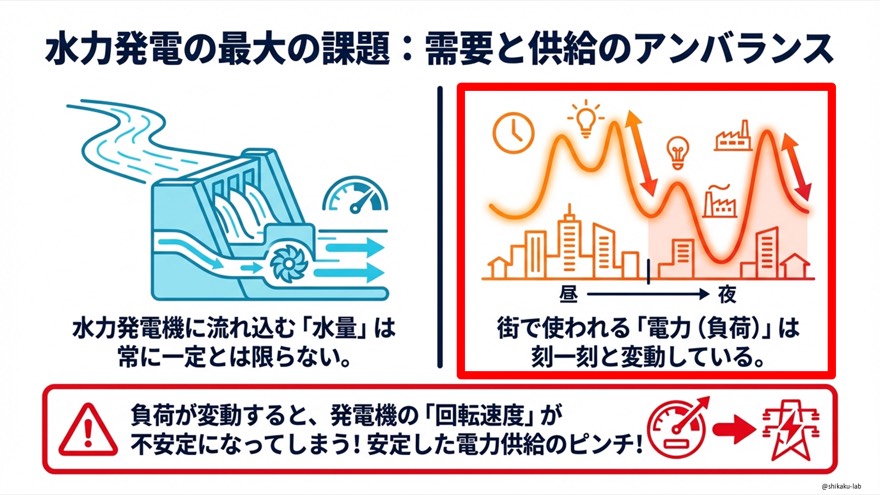

• 出力側（負荷）：街で使われる電気は、昼夜・工場の稼働で刻一刻と変動する

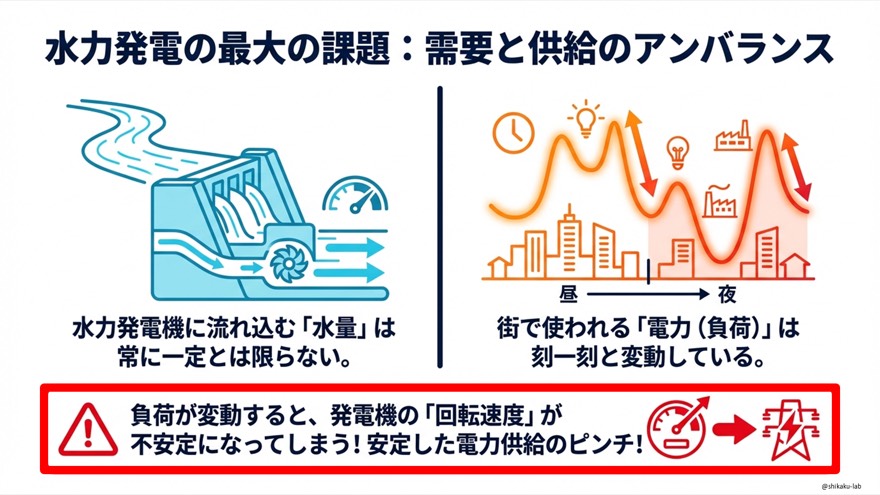

何もしなければ、負荷が変わるたびに 発電機の回転速度が乱れ、周波数まで動いてしまう ことになります。これは電力系統にとって致命傷。

この問題を解決するために置かれているのが、司令塔としてのガバナ です。

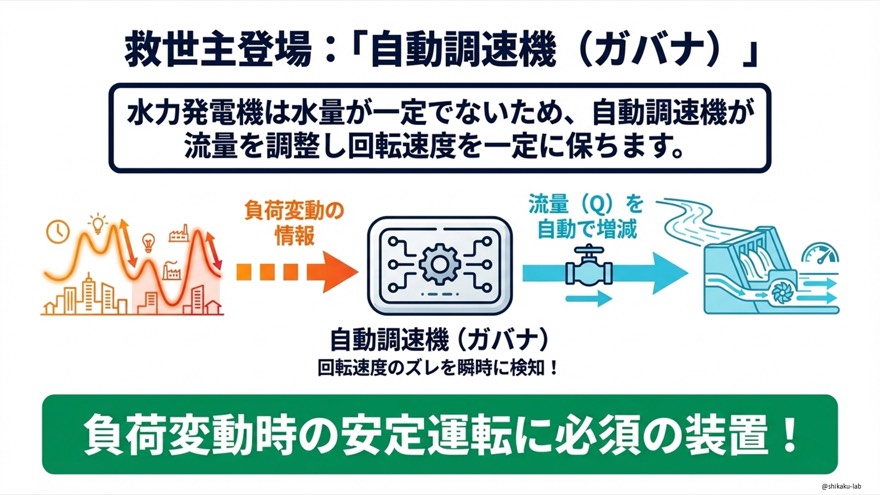

ガバナ作動の4ステップ（連鎖反応）

ガバナの動作は、ぐるっと1周回る連鎖反応 として理解するのが鉄則です。

1. 負荷の変動（街の電気の需要が変化）
2. 回転速度・周波数の変化（発電機の状態が不安定に）
3. 流量Qの調整（ガバナが水量をコントロール）
4. 回転速度の回復（安定状態に戻る）

そしてまた1へ戻る、というサイクル。 電験三種では、この 「風が吹けば桶屋が儲かる」式の因果関係 をそのまま問われます。1つ飛ばして覚えるとアウト なので、必ず4つセットで暗記してください。

シナリオA：負荷が増加したとき

工場が一斉に動き出して、街で急にたくさんの電気が使われ始めた場面です。

ステップ	状態	説明
①	負荷 増加 ↑	街の電気需要が急増
②	回転速度 低下 ↓（周波数↓）	発電機が重くなり、回転が落ちる
③	流量Q 増加 ↑	ガバナ「水をもっと送れ！」とバルブを開く
④	回転速度 回復 ↑	水の力が増し、元の一定速度へ

ポイントは ②。「電気をたくさん作ろうとする分、回転させるのに大きな力が必要になる → 速度が落ちる」というイメージを持っておけば、機械的に丸暗記する必要はありません。

シナリオB：負荷が低下したとき

深夜になり、工場も家庭も電気を使わなくなった場面です。シナリオAの 完全な逆 になります。

ステップ	状態	説明
①	負荷 低下 ↓	電気の使用量が減る
②	回転速度 上昇 ↑（周波数↑）	発電機が軽くなり、回転が速まりすぎる
③	流量Q 減少 ↓	ガバナ「水を絞れ！」とバルブを閉じる
④	回転速度 回復 ↓	水の力が弱まり、元の一定速度へ

⚠️ 回転速度と周波数は常に連動 する点に注意。回転↑なら周波数↑、回転↓なら周波数↓。試験ではこの対応関係をズラして引っ掛けてきます。

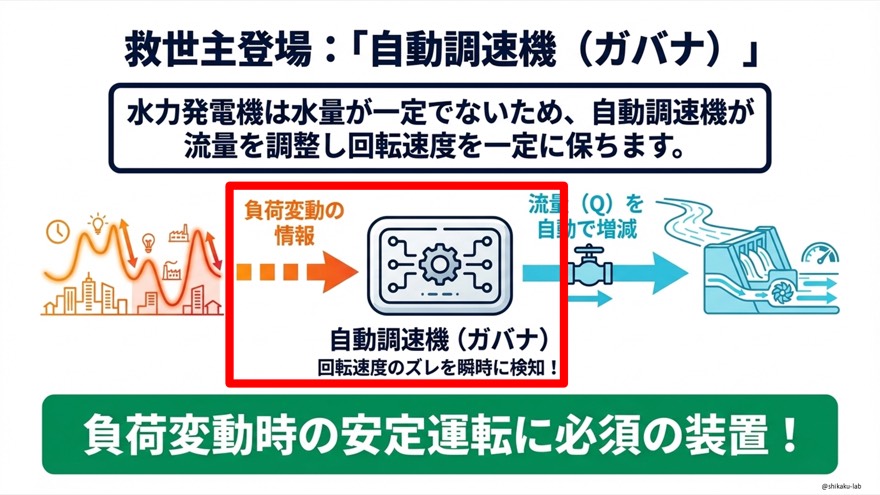

キーワード：ガバナフリー運転の「フリー」を誤解するな

電験頻出の用語が ガバナフリー運転 です。定義はこう。

ガバナが、系統の周波数変化に応じて、自動的・自律的に出力（流量）を調整する運転方式

そして、ここが試験で一番狙われるポイント。

⚠️ フリー = 制御しない、ではない ガバナの働きに 任せて自動追従させる＝自由に動ける状態にしておく、という意味合い。

「フリー」と聞くと「制御から解放されている」と勘違いしがちですが、実際には ガバナがしっかり制御している 状態です。「人間（中央給電指令所）から細かい指示を出さなくても、ガバナが勝手に系統周波数を見て調整してくれる」イメージで覚えると間違えません。

そして、ガバナフリー運転は 一つの発電機の話ではなく、電力系統全体の周波数維持 に極めて重要な役割を果たしています。各発電機が自律的に追従してくれるおかげで、系統全体の50/60Hzが保たれるわけです。

まとめ

• 自動調速機（ガバナ）＝ 流量Qを調整して回転速度＝周波数を一定に保つ装置
• 4ステップの連鎖：負荷変動 → 回転速度変化 → 流量Q調整 → 回転速度回復
• 負荷 ↑ なら流量 ↑、負荷 ↓ なら流量 ↓（完全に対称）
• 回転速度と周波数は 常に連動
• ガバナフリー運転 = ガバナに任せて系統周波数に自動追従させる運転方式（フリー≠制御しない）

暗記フレーズ：負荷ずれたら、水を調整

本番でパニックになったら、まずこのシンプルな原則に立ち返ってください。あとは「負荷が増えれば回転が落ちる → 水を増やす」とイメージを再生するだけで、シナリオAもBも自力で復元できます。
