ボイラ設備の5装置を「一滴の水がたどる順番」で完全攻略

この記事で身につくこと

汽力発電の ボイラ設備——「節炭器？過熱器？再熱器？……名前は聞いたことあるけど、どれがどれだか正直あやふや」という人、めちゃくちゃ多いです。 ここを混同したまま勉強を進めると、ランキンサイクル問題は一生解けません。

この記事を読み終えるころには、

• ボイラの 5主要装置を順番で言える
• それぞれの 役割・設置位置・加熱対象 が即答できる
• 貫流ボイラでドラムが不要な理由 まで人に説明できる

ようになります。

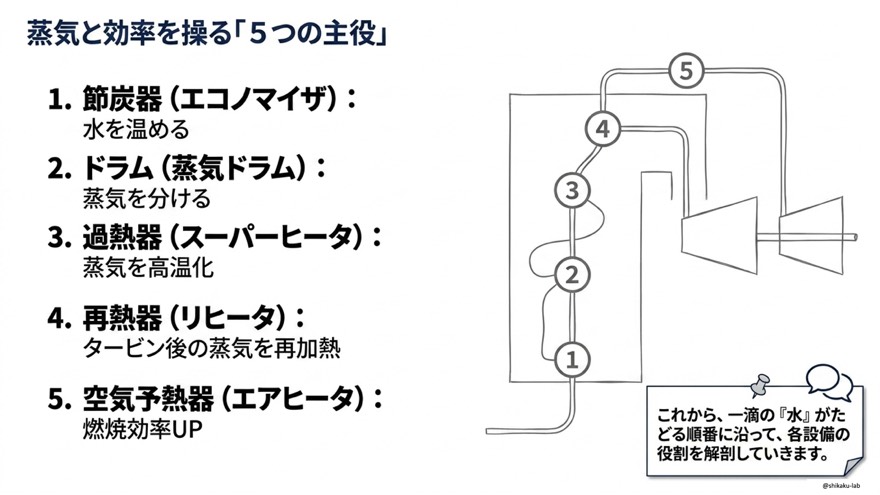

暗記フレーズ：節→ド→過→再→空

節→ド→過→再→空（しなずどうしんかさいくう）

5装置の 順番 をまずこの語呂で固定する。あとはそれぞれの役割を肉付けしていくだけです。

#	装置	別名	ひとことで
①	節炭器	エコノマイザ	水を温める
②	ドラム	蒸気ドラム	蒸気を分ける
③	過熱器	スーパーヒータ	蒸気を高温化
④	再熱器	リヒータ	タービン後の蒸気を再加熱
⑤	空気予熱器	エアヒータ	燃焼空気を温める

そもそもボイラは何をする装置？

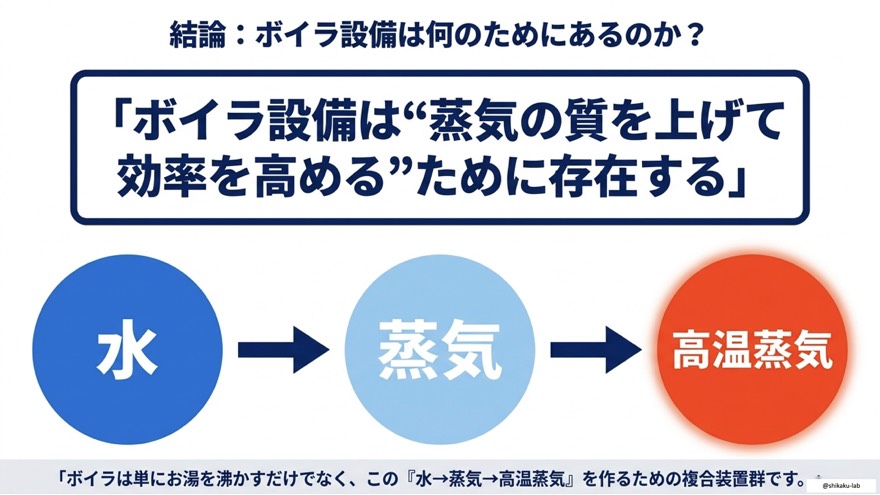

ボイラ設備は 「お湯を沸かす装置」ではありません。 本質はこうです。

水 → 蒸気 → 高温蒸気 と、段階的に蒸気の質を上げる 複合装置群

ヤカンの巨大版だと思っているうちは、絶対に攻略できません。 「質を上げて効率を高める」 ために、5つの専門設備が役割分担している——これがボイラの正体です。

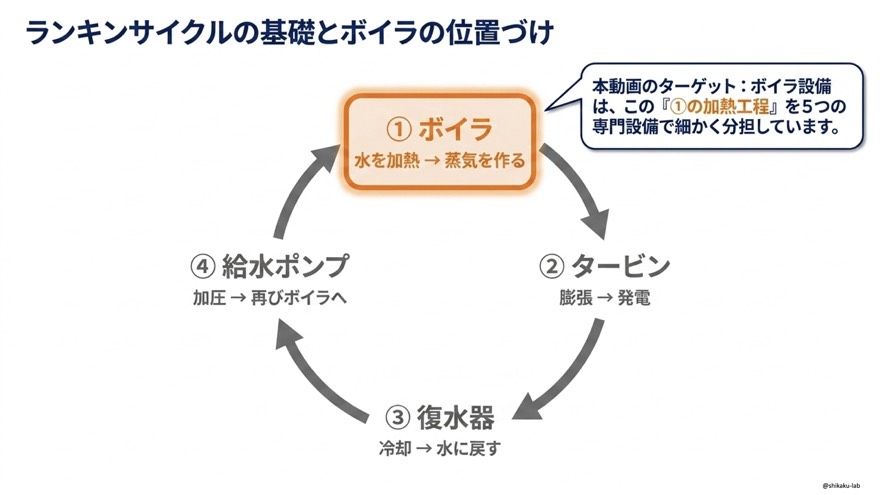

ランキンサイクルの中での位置づけ

ランキンサイクルは4工程の循環です。

1. ボイラ：水を加熱して蒸気を作る ← ここを5装置で分担！
2. タービン：膨張させて発電
3. 復水器：冷却して水に戻す
4. 給水ポンプ：加圧して再びボイラへ

つまり今回学ぶ5装置は、すべて ランキンサイクルの「①ボイラ工程」の中身を細かく分解したもの。位置づけがハッキリしていれば、計算問題でも迷子になりません。

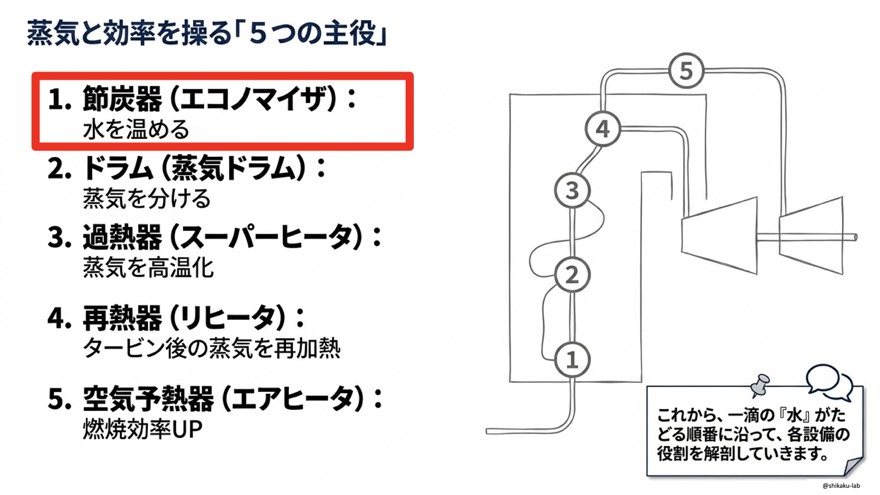

① 節炭器（エコノマイザ）：水を温める

• 役割：排ガスの余熱で給水を加熱する
• 位置：ボイラ入口、給水ポンプの後
• 効果：燃料節約 → ボイラ効率アップ

煙突から捨てるはずだった 排ガスの熱をリサイクル して、最初に水を温める装置。 だから名前も「節炭＝炭（燃料）を節約する器」。英語の Economizer も「節約する人」の意味です。

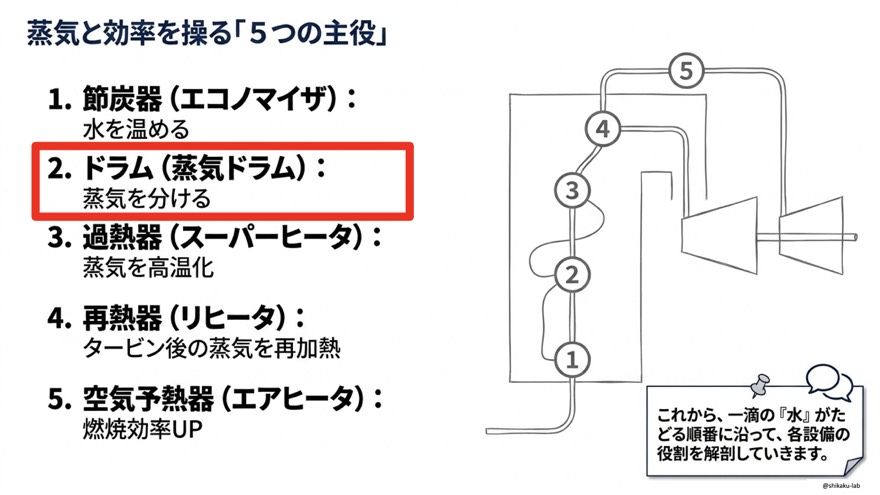

② ドラム（蒸気ドラム）：水と蒸気を分ける

• 役割：水と飽和蒸気を分離する
• 位置：ボイラの蒸発部の出口
• ポイント：貫流ボイラでは不要！

ボイラ内では水と蒸気が混ざった状態で出てきます。これを 上は蒸気、下は水 に分離するのがドラムの仕事。 タービンに送りたいのは「飽和蒸気」だけなので、水を混ぜたまま送ることは絶対に避けたい。

⚠️ 試験頻出：貫流ボイラではドラムが「無い」

ここが本当によく出ます。

貫流ボイラは構造上ドラムを省略した形なので、ドラムが存在しない。

「存在しない」ことを問われる珍しいパターンなので、知らないと素直に間違えます。 「貫流ボイラ＝ドラムなし」 を反射で出せるようにしておきましょう。

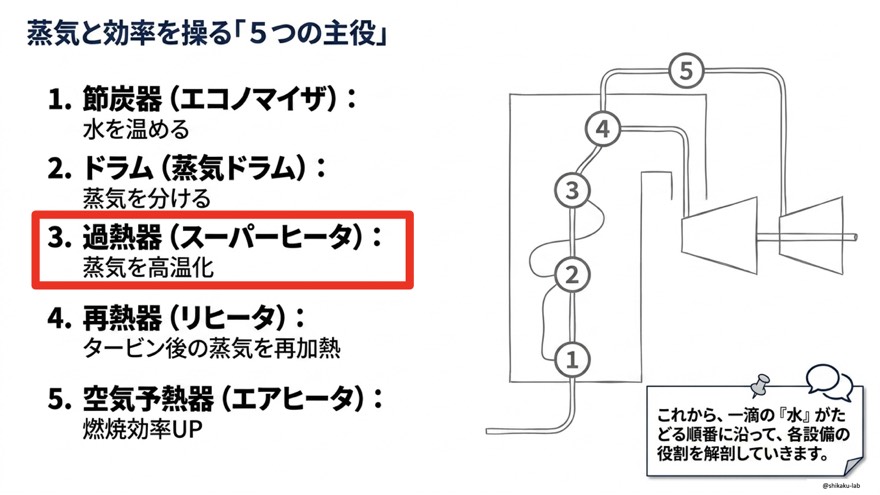

③ 過熱器（スーパーヒータ）：蒸気を高温化

• 役割：ドラムで作った飽和蒸気をさらに加熱し、過熱蒸気にする
• 位置：蒸発部の後段、タービン入口側
• 効果：タービン効率アップ＋翼の保護

「過熱」と聞くと不穏ですが、要は 水滴ゼロの超高温・高圧ガス に進化させるということ。

なぜここまでやるか？ 水滴が混じった「湿り蒸気」がタービンに突入すると、ものすごい速度で翼にぶつかってブレードを削り取ってしまう からです。 水って、たかが水滴と思いきや、高速で当たると工作物に対して凶器になるんですね。

→ だから飽和蒸気のまま送らず、過熱器で 完全に乾いた蒸気 にしてから送り出す。

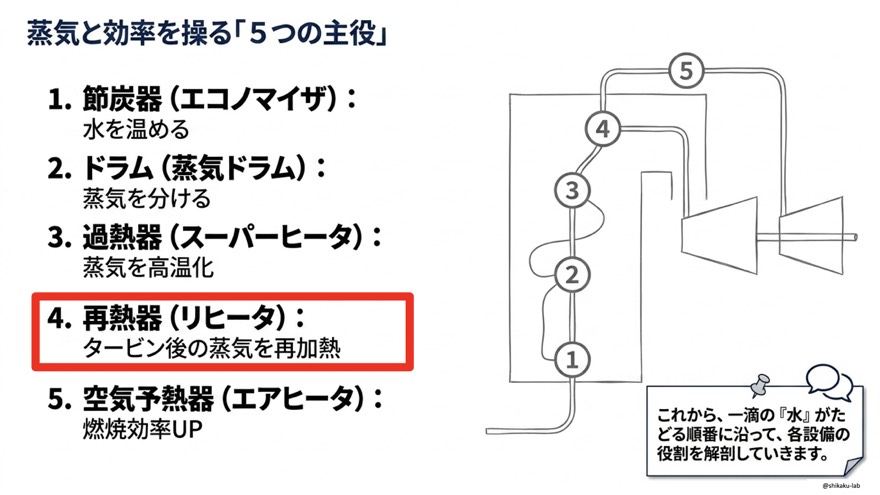

④ 再熱器（リヒータ）：もう一度温めて再投入

• 役割：高圧タービンで仕事をして温度が下がった蒸気を、ボイラに戻して再加熱
• 位置：高圧タービン → 再熱器 → 低圧タービン
• 効果：タービン効率アップ／湿り度低減／出力向上

ひとことで言えば 「もったいないの精神」。 高圧タービンを出た蒸気は仕事を終えてヘロヘロですが、まだエネルギーが残っています。 そこで再熱器でもう一度パワーチャージし、低圧タービンで最後の一仕事までさせる——という流れ。

[高圧タービン] → 抜き出し → [再熱器] → [低圧タービン]
                              ↑
                         ボイラで再加熱

この2段構成が 現代の大型発電所の標準スタイル。再熱の有無で熱効率が大きく変わるので、試験でも頻出です。

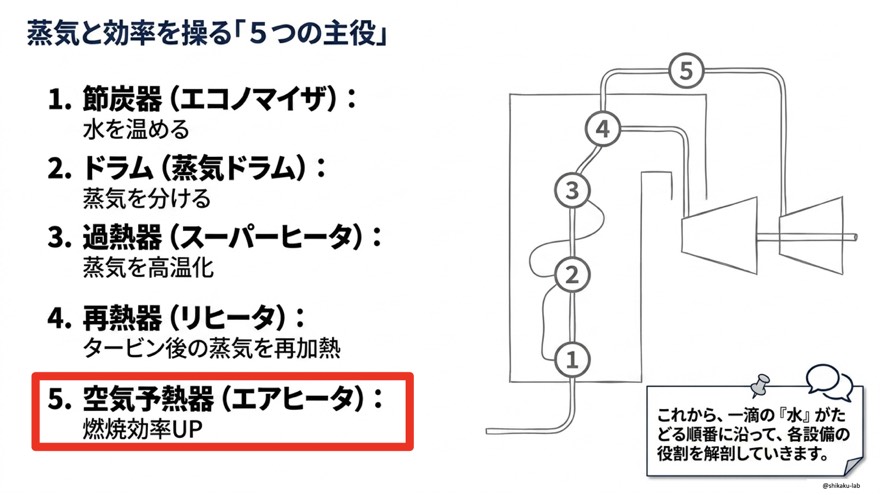

⑤ 空気予熱器（エアヒータ）：燃焼用空気を温める

• 役割：排ガスの余熱で 燃焼用空気 を加熱する
• 位置：ボイラの最終排ガス側
• 効果：燃焼効率アップ／燃料削減

節炭器と同じく排ガス余熱を活用しますが、こちらは加熱対象が「空気」。 冷たい空気をそのままバーナーに送り込むと、燃焼室の温度が下がって燃焼効率が落ちます。 事前に温めておけば 燃焼温度が上がり、燃料が無駄なく燃える わけです。

⚠️ 節炭器 vs 空気予熱器：混同注意

ここは本当によく狙われます。熱源は同じ・対象が違う とだけ覚えればOK。

比較項目	節炭器	空気予熱器
加熱する対象	給水（水）	燃焼用空気（気体）
熱源	排ガス	排ガス
別名	エコノマイザ	エアヒータ
位置	ボイラ入口側（水の入口）	ボイラ最終排ガス側（空気の入口）

ランキンサイクル×ボイラ設備の全貌マップ

最後に 2つの流れ で全体像を整理します。これは丸ごと頭に入れたい図です。

【水・蒸気の流れ】

給水ポンプ → 節炭器 → ドラム → 過熱器 → 高圧タービン
                                            ↓
                              再熱器 ← ─────┘
                                ↓
                              低圧タービン → 復水器 → 給水ポンプへ戻る

【空気・排ガスの流れ】

外気 → 空気予熱器（温められる）→ 燃焼室 → 燃焼ガス → 過熱器・節炭器・空気予熱器で熱を渡す → 排気

水・蒸気の流れと、排ガスの流れを分けて捉えるのが合格の鍵！

各装置は「水を温めるのか／空気を温めるのか／蒸気を高温化するのか」を、この2つの流れの中で位置づけると、絶対に混同しなくなります。

まとめ：試験直前チェック表

#	装置	役割の核心
①	節炭器	排ガス余熱で 給水 を加熱
②	ドラム	水と飽和蒸気を分離（貫流ボイラでは不要）
③	過熱器	飽和蒸気をさらに加熱し 過熱蒸気 にする
④	再熱器	タービンで仕事した蒸気をボイラに戻して再加熱
⑤	空気予熱器	排ガス余熱で 燃焼用空気 を加熱

暗記フレーズ：節→ド→過→再→空

5装置の 名前・役割・加熱対象 を整理すれば、ボイラ＆ランキンサイクルは丸ごと得点源に変わります。
