迷ったら重力！ダムの3大分類『重力式・アーチ式・ロックフィル』完全攻略

この記事で身につくこと

電験三種「電力」科目の水力発電で、毎年のように顔を出す 「ダムの種類」問題。 出題されるのは実は たった3種類 で、しかも 支え方と地盤条件をセットで覚える だけで秒殺できます。

読み終わるころには、

• ダムの 3大分類 が即答できる
• それぞれの 支え方・構造・地盤条件 を1セットで説明できる
• 試験で問われる 代表的な施工例 まで答えられる

ようになります。

暗記フレーズ：迷ったら重力、採用数トップ

重力＝自重 ／ アーチ＝両岸が押す ／ ロックフィル＝石を積む

選択肢で迷ったらまずは 「重力式」 を本命に置くのが鉄則。 日本のダムは採用数で圧倒的に重力式が多く、出題でも「最もスタンダードなのはどれか？」と聞かれたら重力式が正解になりがちです。

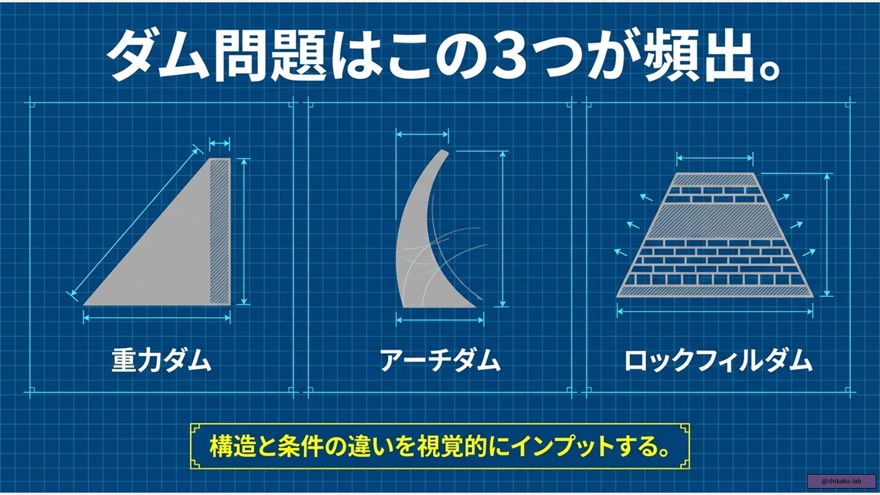

ダムの3大分類はこれだけ

水力発電のダムは細かく分ければ何種類もありますが、電験で問われるのは次の3つ だけです。

種類	主材料	支え方
重力式コンクリートダム	コンクリート	ダム自身の重さ で支える
アーチ式コンクリートダム	コンクリート	両岸の岩盤 に水圧を分散して支える
ロックフィルダム	岩石・土砂	積み上げた 大量の自重 で支える

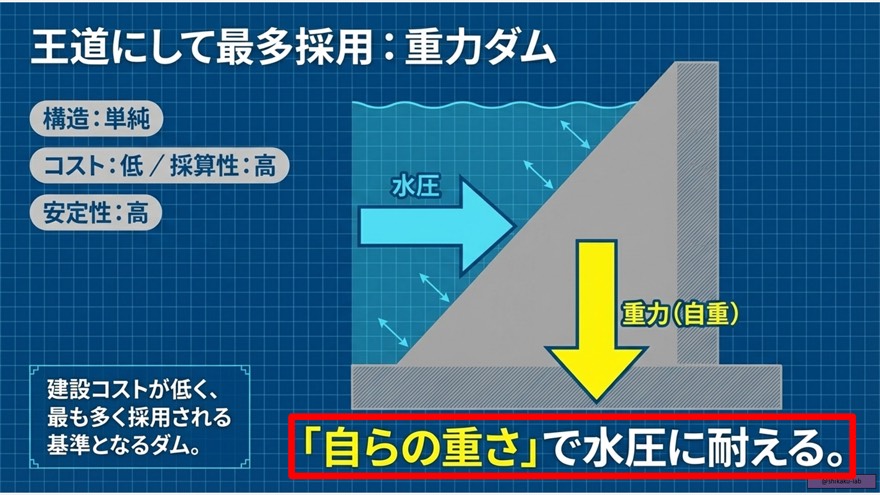

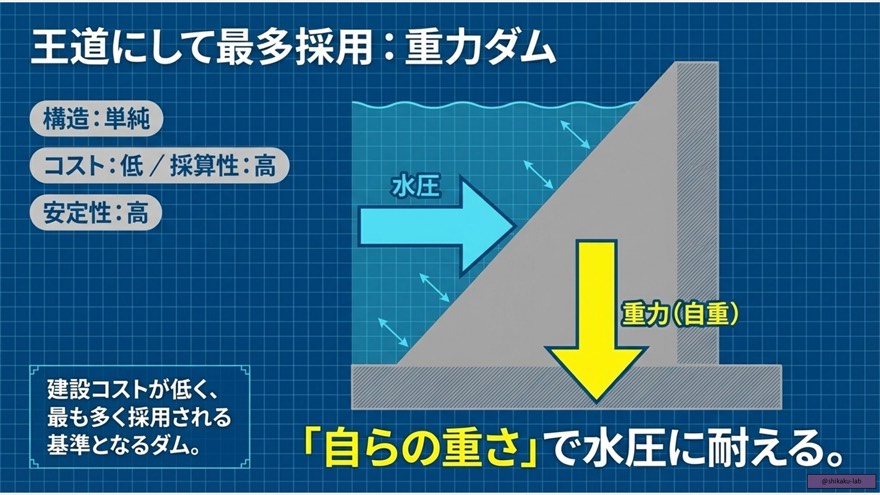

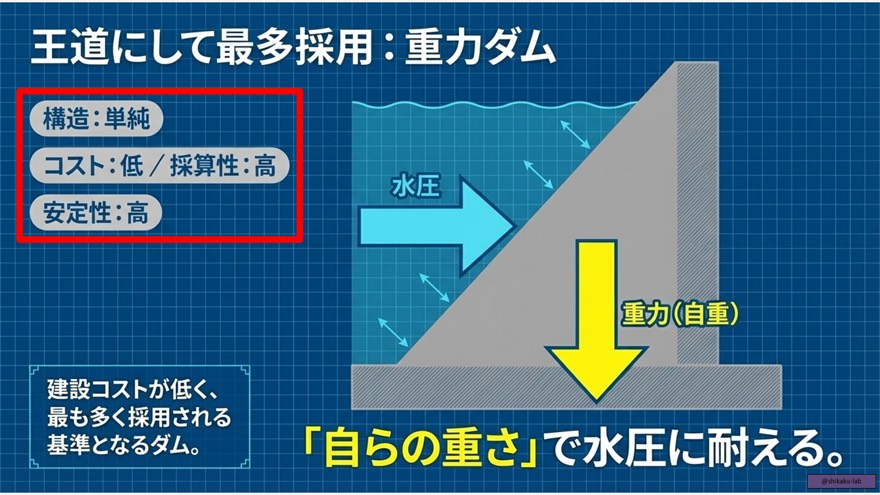

① 重力式コンクリートダム（Gravity Dam）

最もオーソドックスで、日本で採用数No.1 のダム形式です。

特徴

• 構造が 単純 で、コストが低く 採算性が高い
• ダムの 自重（自分の重さ） で水圧を支える
• 断面は 三角形（下が広く、上が狭い）

適した地盤

• 底面でしっかり荷重を受けるため、強固な岩盤 が必要
• ただしアーチ式ほどの「極度に硬い岩盤」までは要求されない

代表例

• 富山県の 境川（さかいがわ）ダム など。採用数が圧倒的に多いので例はいくらでもあります。

💡 「ダムと言われて真っ先に思い浮かべるあの形」＝重力式、と覚えてOK。

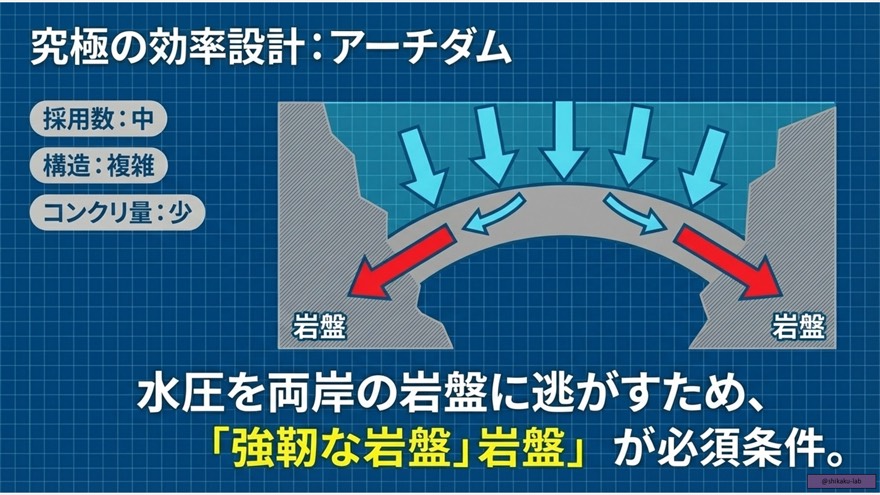

② アーチ式コンクリートダム（Arch Dam）

上から見ると 弧（アーチ）型 をしている、構造美のあるダムです。

特徴

• アーチの形状で水圧を 両岸の岩盤に分散 させる
• 形状を活かせる分、コンクリートの使用量を大幅に節約 できる
• ただし構造は複雑

適した地盤

• 両岸が非常に強固な岩盤 であることが絶対条件
• 岩盤が水圧を受け止める設計なので、ここが弱いと成立しない

代表例

• 富山県の 黒部ダム（標高186mで日本一）

💡 なぜ黒部のような高所でアーチ式が選ばれたのか？ 標高が高い場所までコンクリートを大量に運搬するのは大変です。 「強固な岩盤」という自然条件を活かし、少ないコンクリートで施工できる アーチ式が最適だったわけです。

③ ロックフィルダム（Rockfill Dam）

現場付近の岩石・土砂を積み上げて造る、土木構造のダムです。

特徴

• 現場周辺の 岩石を積み上げて 建設
• 中心部に 粘土などの遮水壁（コア） を持つ
• 使用できる材料が限られるため、サイズが巨大 になりがち

適した地盤

• 地盤が多少弱くても建設可能
• 広い底面で荷重を分散できるため、地盤条件の自由度が高い

代表例

• 新潟県の 三国川（みくにがわ）ダム もともと重力式で建設予定でしたが、地質調査で 「現地の粘土・砂利・岩石を活用するのが有効」 と判明し、ロックフィル方式に変更されました。

💡 ロックフィルが選ばれる本質的な理由は、 ① 材料の現地調達による施工費の低減 ② 周辺自然環境の破壊を最小化 できることにあります。

試験で狙われる対比表（必ず暗記）

比較項目	重力式	アーチ式	ロックフィル
主材料	コンクリート	コンクリート	岩石・土砂（現地調達）
支え方	自重	両岸の岩盤に分散	自重（積み上げ）
コンクリート量	多い	少なくて済む	（ほぼ）不要
必要な地盤	強固な岩盤	非常に強固な岩盤	多少弱くてもOK
採算性	高い（採用数No.1）	条件次第	現地材で低コスト化
代表例	さかいがわダム	黒部ダム（186m）	みくにがわダム

まとめ

• 電験で問われるのは 重力式・アーチ式・ロックフィル の3つだけ
• ポイントは「支え方 × 地盤条件」をセットで覚えること
• 重力式 ＝自重で支える／採用数No.1／断面三角
• アーチ式 ＝両岸の岩盤に分散／コンクリート節約／強固な岩盤が必須
• ロックフィル ＝現地材を積み上げる／コアで遮水／地盤の自由度大

暗記フレーズ：迷ったら重力、採用数トップ

選択肢で迷子になったら、まず「重力式」から疑う。これだけで正答率はグッと上がります。
