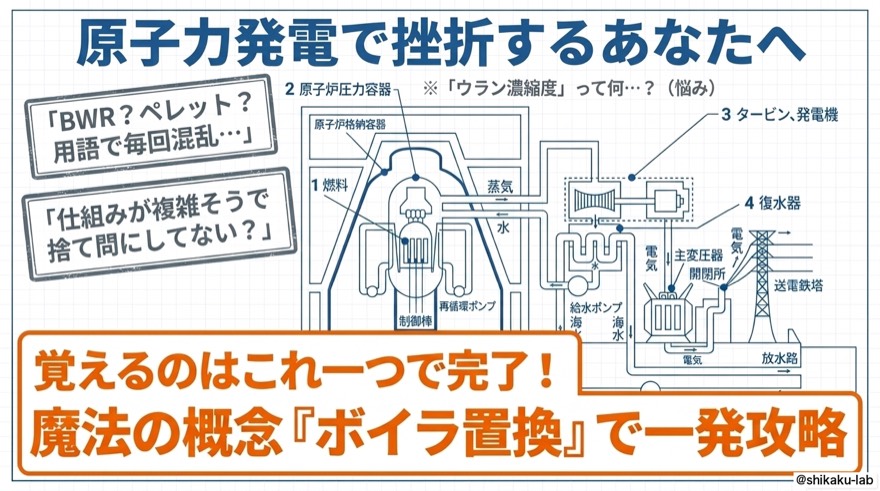

原子力発電は「火力のボイラを原子炉に置換」これだけで一撃攻略

「原子力発電」——この5文字を見ただけで、ページを閉じたくなった方はいませんか。

物理学の難しい話が始まりそう、専門用語が多そう、自分には縁のない世界の話に思える。そう感じるのは、まったく自然なことです。実際、電力科目の中でも原子力は「なんとなく苦手なまま試験日を迎えてしまう」人がとても多い分野です。

でも、安心してください。原子力発電の大部分は、あなたがすでに学んだ火力発電と同じです。新しく覚えるのは、たった一箇所——「熱を作る部分」だけ。この記事を読み終わる頃には、原子力は「怖い分野」から「確実に取れる1問」に変わっているはずです。

この記事で身につくこと

身につくこと	内容
全体像の掴み方	原子力発電を火力発電と対比して、覚える範囲を「熱源だけ」に絞り込める
Step1 核分裂	ウラン235の連鎖反応を4ステップで説明できる
Step1補足 構造	ペレット→燃料棒→燃料集合体の大小関係を即答できる
Step2 原子炉	軽水炉・BWRの意味と、水が持つ2つの役割を説明できる
Step3 タービン	火力発電と完全に共通である理由が腑に落ちる
Step4 効率化	復水器が「ただの冷却装置ではない」理由を説明できる
試験対策	濃縮度のひっかけ・減速材の混同など、頻出の落とし穴を回避できる

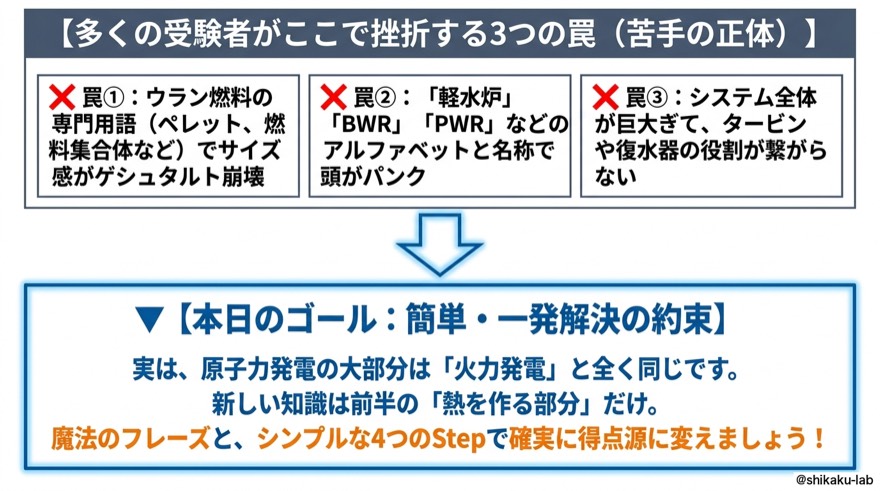

まず、多くの受験者がつまずく3つの罠

原子力が苦手になる原因は、実はハッキリしています。次の3つです。

罠	つまずきの中身
① 用語の壁	ペレット、燃料集合体、減速材……見慣れない言葉が並び、字面だけでゲシュタルト崩壊を起こす
② アルファベットの壁	軽水炉、BWR、PWR。略語と日本語名が頭の中で結びつかない
③ システムの壁	原子炉・タービン・発電機・復水器と登場人物が多すぎて、それぞれの役割が繋がらない

3つとも、思い当たる節があるのではないでしょうか。ですが、この3つの壁は「順番」を整えるだけで、驚くほどあっさり崩れます。その順番を作るのが、次の暗記フレーズです。

暗記フレーズ：火力のボイラが原子炉に置き換わっただけ

複雑な系統図の前で手が止まりそうになったら、まずこの一文を唱えてください。

火力のボイラが原子炉に置き換わっただけ

これだけです。この一文が、原子力発電の8割をカバーします。

火力と原子力を、4ステップで並べてみる

火力発電の流れを思い出してみましょう。①燃料を燃やす → ②その熱でボイラが蒸気を作る → ③蒸気でタービンを回す → ④発電機が回って電気ができる。この4ステップでしたね。

原子力発電も、まったく同じ4ステップです。

ステップ	火力発電	原子力発電
① 熱を出す	化石燃料を燃やす	ウラン235が核分裂する
② 蒸気を作る	ボイラで蒸気を作る	原子炉で蒸気を作る
③ タービンを回す	蒸気でタービンを回す	← 完全に同じ
④ 電気を作る	発電機が回って発電	← 完全に同じ

③と④は、見比べるまでもなく同一です。さらに言えば②も、「蒸気を作る」という目的そのものは共通で、違うのはその熱をどこから持ってくるかだけ。つまり——

違うのは「蒸気を作る熱源」だけ。ここを切り分けるのが最速ルートです。

火力発電側の流れ（ランキンサイクル・復水器・再熱再生など）があやふやだという方は、先にランキンサイクルの記事を読み直しておくと、この対比が一気に効いてきます。土台が同じである以上、火力の理解がそのまま原子力の得点になるからです。

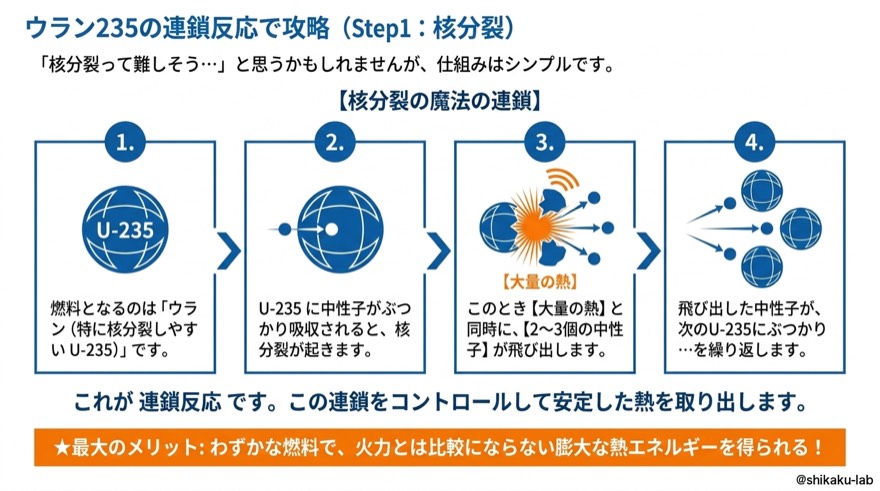

ステップ1：ウラン235の連鎖反応（核分裂）

「核分裂」——名前は物々しいですが、仕組みそのものは驚くほどシンプルです。次の4つがぐるぐる回っているだけだと考えてください。

順番	起きていること
①	燃料はウラン。中でも核分裂しやすいウラン235を使う
②	ウラン235に中性子がぶつかり、核分裂が起きる
③	大量の熱と同時に、2〜3個の中性子が飛び出す。この熱でお湯を沸かす
④	飛び出した中性子が次のウラン235にぶつかり、①へ戻る

これが連鎖反応です。ドミノ倒しのように、一度始まった反応が次々と続いていく。原子炉の仕事は、この連鎖を暴走させず、コントロールして安定した熱を取り出すことにあります。

そして最大のメリットが、ここに現れます。

わずかな量の燃料から、火力とは比較にならないほど巨大な熱エネルギーが得られる。

石炭やLNGを何万トンと運び込む火力発電に対し、原子力は1cm角のペレットが主役です。この「燃料の少なさ」が、後で出てくる「1年以上の連続運転が可能」という特徴にそのまま繋がっていきます。

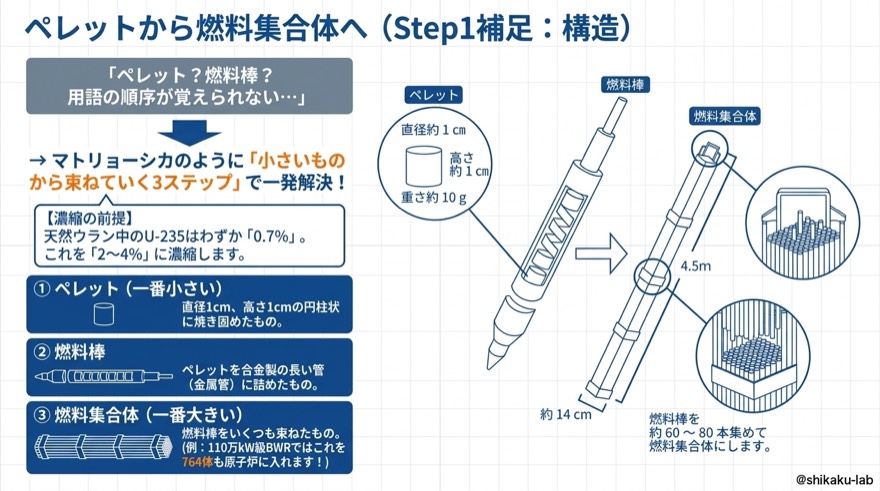

ステップ1補足：ペレットから燃料集合体へ（燃料の構造）

用語の壁の正体は、実は「大小関係が分からないこと」です。マトリョーシカのように、小さいものから順に大きくなる3ステップだと捉えれば、一発で整理できます。

大きさ	名称	中身
小	ペレット	直径1cm・高さ1cm・約10gの円柱。ウラン235を2〜4％に濃縮したもの
中	燃料棒	ペレットを合金製の管に詰めた、約20cmの円柱状のもの
大	燃料集合体	燃料棒を何本も束ねて、原子炉内にセットする形にしたもの

濃縮度2〜4％は、兵器にはならない

ここで「2〜4％に濃縮」と聞くと、少し身構える方がいるかもしれません。結論から言えば、2〜4％では濃縮度が低すぎて、兵器にはなりません。核兵器や原子力潜水艦などに使われるのは、約90％程度まで濃縮されたものと言われています。

この「発電用は2〜4％／兵器級は約90％」という数字の差が、試験では格好のひっかけ材料になります。後の「ここを間違える人が多い」でもう一度触れますので、頭の片隅に置いておいてください。

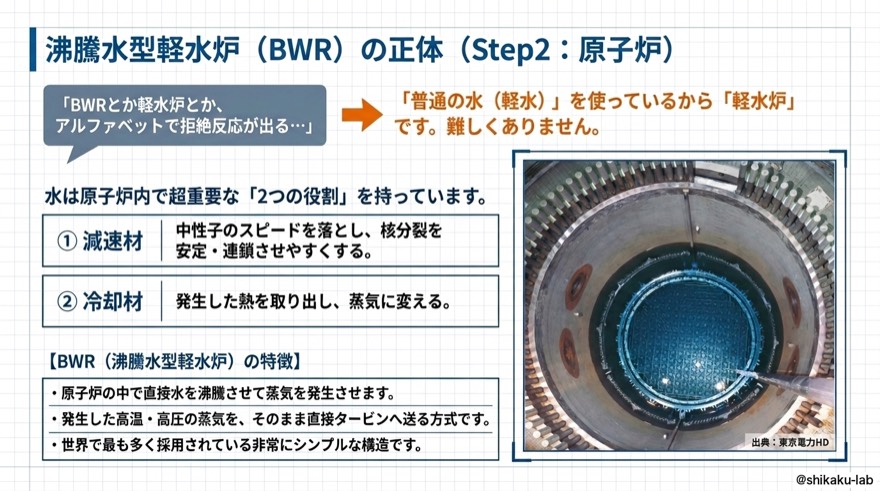

ステップ2：沸騰水型軽水炉（BWR）の正体

「BWR」「軽水炉」。この2語で頭が真っ白になっていた方も、今日で卒業できます。どちらも、分解すれば拍子抜けするほど素直な言葉だからです。

用語	意味の分解
軽水炉	「普通の水（＝軽水）」を使う炉。特別な水ではなく、ごく普通の水
BWR	Boiling Water Reactor の略。水を沸騰（Boil）させるから、頭文字はB

水が持つ、2つの役割

原子炉の中で、この「普通の水」は二刀流の働きをします。ここが試験の最重要ポイントです。

役割	働き
① 減速材	中性子のスピードを落とし、核分裂を起こしやすく・連鎖しやすくする
② 冷却材	発生した熱を取り出して、蒸気に変える

ただの水が、反応を安定させる役と、熱を運び出す役を同時にこなしている。この「超働き者」ぶりを押さえておくと、後述する選択肢のひっかけに引っかからなくなります。

BWRの構造がシンプルな理由

BWRの特徴は、原子炉の中の水を直接沸騰させて蒸気を作り、そのまま直接タービンへ送るという点にあります。途中に別の熱交換の仕組みを挟まないぶん、系統図が素直です。

なお、原子炉そのものの中身（燃料・減速材・制御棒・冷却材・遮へい材といった構成要素）をもう一段深く整理したい方は、原子炉の5要素を「4つの動詞」で一発攻略へ進むと、この記事の内容がそのまま繋がります。

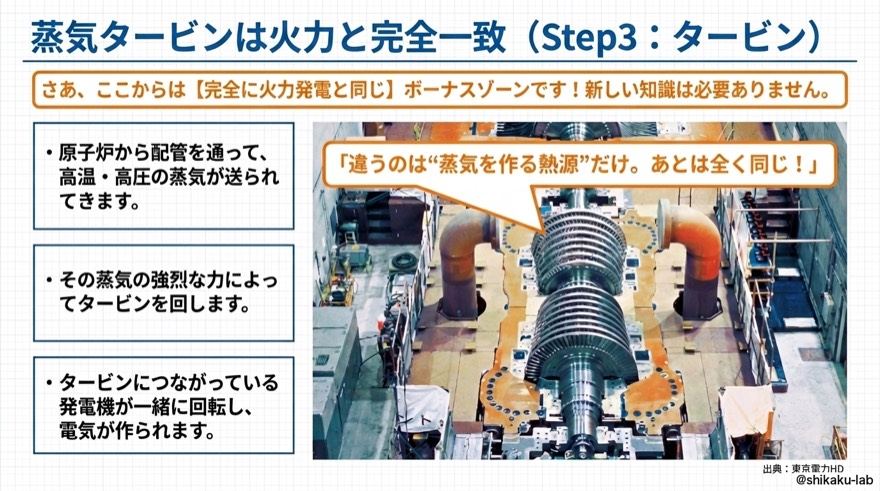

ステップ3：蒸気タービンは火力と完全一致

ここからは、はっきり言ってボーナスゾーンです。新しい知識は一切必要ありません。

原子炉から配管を通って、高温・高圧の蒸気が送られてきます。その強大な力でタービンを回し、タービンと直結された発電機が一緒に回転して、電気が作られる。それだけです。

火力発電で学んだタービンと発電機の知識が、そっくりそのまま使えます。もし「そもそも発電機側の話が怪しい」という方は、同期機の特性比較を「鉄の力持ち vs 銅のスピードスター」で一撃攻略を先に押さえておくと、この節が一段と軽くなります。

違うのは「蒸気を作る熱源」だけ。お湯の沸かし方が変わっただけ、と考えてください。

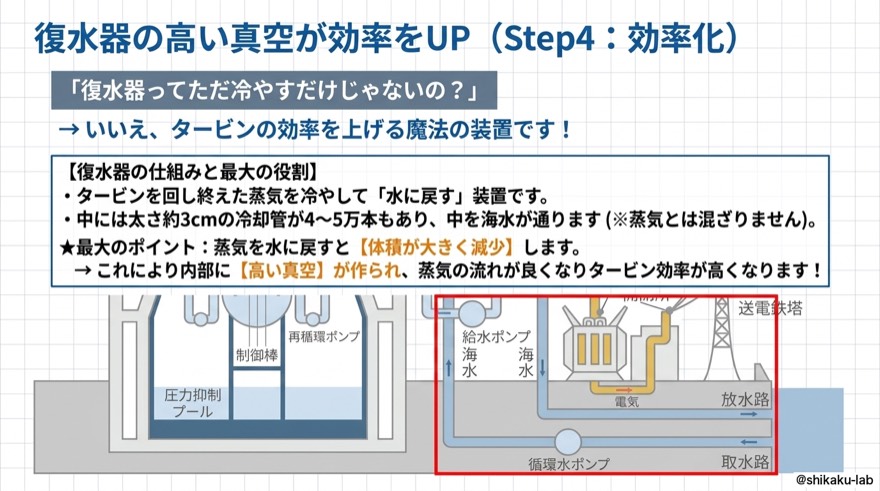

ステップ4：復水器の高い真空が効率をUP

最後は復水器です。「タービンを出た蒸気を冷やすだけの装置でしょう？」——そう思っていた方こそ、ここは得点チャンスになります。復水器は、タービンの効率を上げるための装置でもあるからです。

項目	内容
基本の役割	タービンを通った蒸気を冷やして「水に戻す」
内部構造	直径約2cmの冷却管がぎっしり並び、その中を海水が通って蒸気を冷やす
蒸気と海水	混ざらない。管を隔てて熱だけをやり取りする
最大のポイント	内部が高い真空に保たれている

なぜ真空だと効率が上がるのか

蒸気が水に戻るとき、体積は劇的に小さくなります。復水器の内部が高い真空に保たれていると、この「体積が縮む」効果を最大限に活かせるため、蒸気の流れがよくなり、最終段タービンの効率が高くなるのです。

言い換えれば、復水器は「出口をきれいに空けてあげる係」。出口が詰まっていればタービンは力を出しきれませんが、真空という強力な吸い込み口があれば、蒸気は最後まで仕事をしてから抜けていけます。ただ冷やすだけの装置ではない、と覚えておいてください。

まとめ

似たもの同士を並べて比較すると、共通点と相違点の両方が一度に見えるようになります。原子力と火力の比較表は、まさにその代表格です。

項目	原子力発電	火力発電
熱源	ウランの核分裂	化石燃料の燃焼
燃料	ウラン（U-235）	石炭・LNG・石油など
蒸気を作る装置	原子炉	ボイラ
タービン	蒸気タービン（同じ）	蒸気タービン（同じ）
発電機	同じ	同じ
熱効率・運転	非常に高く、1年以上の連続運転が可能	起動停止が比較的しやすい
CO₂排出	なし	排出する

表の中で本当に押さえるべきは、「蒸気を作る装置」の1行だけです。ここが原子炉かボイラか。それ以外は、ほとんど同じか、そこから派生する話にすぎません。

原子炉は、超高性能ボイラ。 核分裂の熱で蒸気を作り、タービンで発電するだけ。

「原子力」という単語に身構えていた方も、こうして並べてみると、半分以上はすでに知っている内容だったはずです。一度で全部を覚えられなくても、まったく問題ありません。専門用語が多い分野ですから、何度も見返して、少しずつ馴染ませていきましょう。

なお、火力発電側では「燃焼」に伴う公害対策も出題されます。原子力にCO₂排出がない理由を裏側から理解したい方は、火力発電の公害対策｜「発生は燃料・燃焼、排出は装置で止める」で2段攻略も合わせて読むと、両者の性格の違いがくっきりします。

⚠ ここを間違える人が多い

この単元は、知識そのものより「取り違え」で失点する分野です。実際に多い3つを挙げます。

❌ 水の役割を「遮へい材」と答えてしまう

原子炉の構成要素には遮へい材もあるため、水の役割を聞かれたときに引きずられる人がいます。

✅ 軽水炉の水は減速材と冷却材の二役です。「スピードダウン（減速）＋熱の吸収（冷却）」の二刀流、と口に出して覚えてしまうのが確実です。選択肢の中に「遮へい材」が混ざっていたら、それは引っかけ役だと思ってください。

❌ 濃縮度を「約90％」と答えてしまう

ニュースなどで見聞きする数字が頭に残っていると、つい90％を選んでしまいます。

✅ 発電用の濃縮度は約2〜4％。約90％は兵器などに使われる水準の話で、発電の答えではありません。試験で問われるのは、あくまで天然の約0.7％→発電用の約2〜4％という流れです。

❌ 原子炉の蒸気を「過熱蒸気」と思い込んでしまう

火力発電で過熱器を学んでいるため、原子力も同じだと考えてしまうケースです。

✅ 原子炉から出る蒸気は飽和蒸気（湿り蒸気）にあたり、火力の高温・高圧な過熱蒸気とは性格が違います。この違いは「だから原子力のタービンは低い圧力・温度で回す設計になる」「だから同じ出力でも必要な蒸気量が多くなる」という形で、熱効率や蒸気量を問う選択肢へ連鎖していきます。1つ取り違えると、その後の判断がまとめて崩れる——ここが怖いところです。

過去問ではこう出た

原子力発電は、電力科目でほぼ毎年のように顔を出す常連です。実際の出題実績は次のとおりです。

年度	問番号
平成27年	問4
平成29年	問4
平成30年	問4
令和1年	問4
令和2年	問4
令和3年	問5
令和4年 上期	問4
令和4年 下期	問4

問番号がほぼ「問4」で固定されている点にも注目してください。電力科目の前半、水力・火力の流れの直後に置かれる定位置の1問だということです。

出題の中身は、大きく2系統に分かれます。1つは用語の穴埋め——減速材・冷却材・燃料の濃縮度・BWRやPWRの構造といった、この記事で扱ってきた知識がそのまま問われるタイプ。もう1つは計算問題で、核エネルギーから発電量を求めたり、効率で割り戻したりする形です。計算では「効率で割るのか掛けるのか」で答えが変わってしまうため、式を立てる段階で単位を確認する癖をつけておくと安全です。

この動画・記事に紐づく過去問は、電験ジムに13問収録されています。読んで分かったつもりを、解けるに変えておきましょう。

電験ジムで実際に解いてみる

よくある質問

Q. PWR（加圧水型）も覚える必要がありますか？

はい、BWRと対で押さえておくのが安全です。日本で採用されているのはBWRとPWRの両方で、試験でも「どちらの方式の説明か」を問う形が出ます。この記事で扱ったBWRは、原子炉で沸騰させた蒸気をそのままタービンへ送る方式。まずこの「直接送る」という感覚を確実にしておくと、PWRを学ぶときに「こちらは直接ではないのだな」という形で、対比として頭に入りやすくなります。

Q. なぜ中性子は「速い」より「遅い」ほうが良いのですか？

直感に反するところですが、ウラン235はゆっくりした中性子のほうが捕まえやすいという性質を持っています。核分裂で飛び出した直後の中性子はスピードが速すぎて、次のウラン235に当たっても素通りしやすい。そこで水（減速材）にぶつけて速度を落とし、次の核分裂を起こしやすくしているわけです。「減速材」という名前は、反応を弱めるためではなく、むしろ連鎖を続けるためにあると理解してください。ここを逆に覚えていると、選択肢を読んだときに判断がぶれます。

Q. 火力発電をまだ完璧にしていません。先に原子力を勉強しても大丈夫ですか？

順番としては、火力を先に固めることをおすすめします。この記事で見てきたとおり、原子力発電のタービン・発電機・復水器は火力とまったく同じ知識だからです。火力を固めれば、それがそのまま原子力の得点になる——つまり、同じ勉強時間で2問分の効果が出ます。逆に原子力から入ると、火力で学ぶはずだった内容を原子力の中で改めて覚え直すことになり、遠回りになりがちです。すでに火力を一通り終えた方は、この記事の内容だけを足せば完成です。
