同期機の特性比較を「鉄の力持ち vs 銅のスピードスター」で一撃攻略

この記事で身につくこと

参考書を開くと、水車発電機とタービン発電機の比較表がドンと載っています。用途・回転・形状・重量・冷却・安定度・同期インピーダンス Zs・短絡電流 Is・短絡比 Ks・電圧変動率 ε ——ざっと9項目。これを縦にも横にも覚えようとして、途中で手が止まった経験、ありませんか。

正直に言います。あの表は、丸暗記してはいけません。9個の独立した知識として覚えようとするから、1週間後にはきれいに消えるのです。

この記事でやるのは、たった2つのキャラクターを頭に入れることだけです。

キャラ	正体	合言葉
鉄の力持ち	水車発電機（鉄機械）	ゆっくり強く
銅のスピードスター	タービン発電機（銅機械）	速く大きく

この2つさえ握っておけば、9項目は芋づる式に引っぱり出せます。読み終わるころには、次のことができるようになっています。

• 水車とタービンが、それぞれ何のエネルギーを使うかを即答できる
• 形状（突極形／円筒形）と冷却方式（空気／水素）を、理屈から導ける
• Zs・Is・Ks・ε の大小を、暗記ゼロで判定できる
• 文章題でよくある「すり替え」を、その場で見抜ける

「機械の科目じゃないの？」と思われたかもしれません。ところが近年は科目をまたいだ出題が増えていて、電力の中でも発電機の特徴比較はしっかり問われます。放置できない単元なのです。

暗記フレーズ：水車はゆっくり強く、タービンは速く大きく

水車はゆっくり強く（鉄の力持ち）／タービンは速く大きく（銅のスピードスター）

これが今日の全てです。試験会場で表を思い出せなくなっても、このひと言さえ出てくれば、そこから順番に組み立て直せます。

なぜこのフレーズが効くのか。理由はシンプルで、9項目のすべてが「回転速度」と「重さ」という2つの物理的な性質から派生しているからです。原因が2つしかないのに、結果を9個バラバラに覚えるのは、どう考えても損なやり方です。

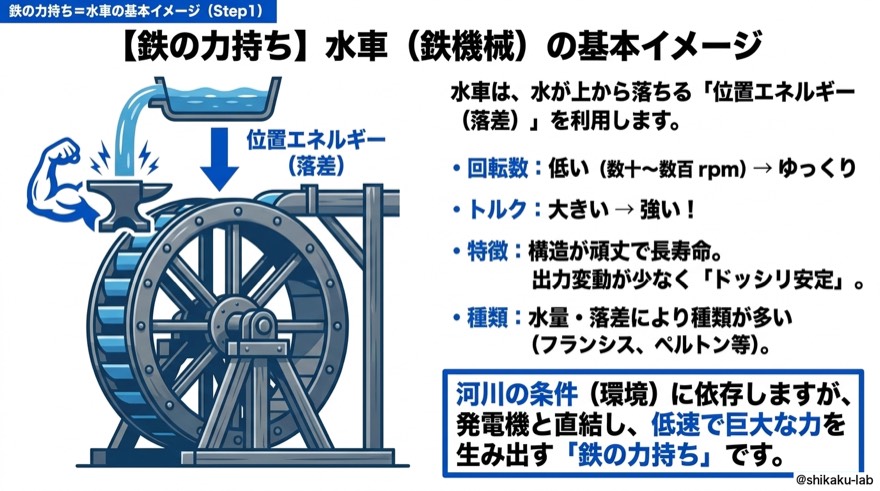

ステップ1：水車（鉄機械）は「鉄の力持ち」

まずは左のキャラから。水車発電機は、高い所にある水が落ちてくる力——つまり位置エネルギー（落差）を回転に変えます。ダムの水が落ちて水車を回す、あのイメージそのままで構いません。

項目	水車発電機の姿
エネルギー源	水の位置エネルギー（落差）
回転数	低い（数百 rpm）＝ゆっくり
トルク	大きい＝強い
材質・つくり	鉄製で頑丈・長寿命
全体の印象	ドッシリ重くて安定

出力は河川の流量やダムの放流条件に左右されます。つまり、自分の都合では自由に増減させにくい。環境に依存する発電という性格を持っているわけです。

低速で、巨大な力を生み出す。だから「鉄の力持ち」。ここだけは絵として覚えてください。あとは全部ここから出てきます。

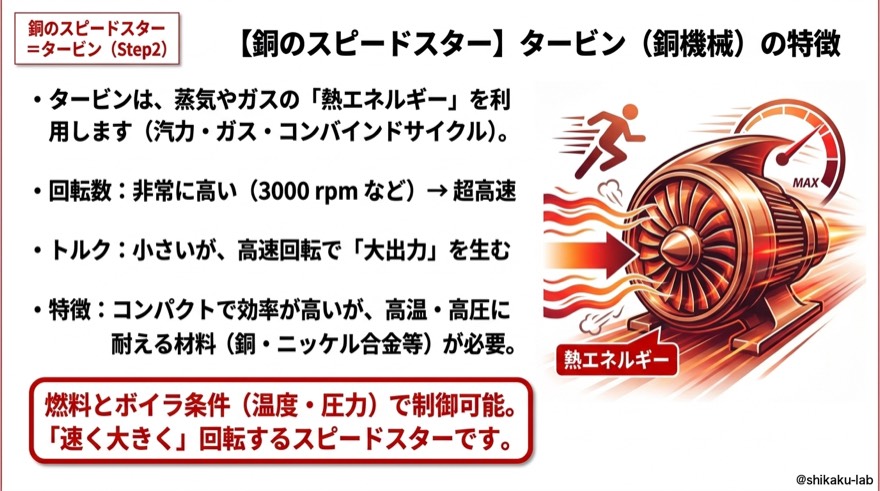

ステップ2：タービン（銅機械）は「銅のスピードスター」

続いて右のキャラ。タービン発電機は、蒸気やガスの熱エネルギーで羽根を回します。火力発電所や原子力発電所で使われている、あの高速回転の発電機です。

項目	タービン発電機の姿
エネルギー源	蒸気・ガスの熱エネルギー
回転数	非常に高い（3000 rpm など）＝超高速
トルク	小さい（ただし高速回転で大出力）
材質・つくり	高温に耐える銅・ニッケル合金など、コンパクト
全体の印象	軽くて速い

こちらは水車と対照的で、ボイラの温度や圧力を操作すれば出力を調整できます。人間の側で制御できる発電という点が、水車との大きな違いです。

ちなみに、この「熱をどう作るか」の部分だけを差し替えたのが原子力発電です。同期機の周辺をまとめて固めたい方は、原子力発電は「火力のボイラを原子炉に置換」これだけで一撃攻略 を続けて読んでおくと、発電所全体の絵が一気に立体的になります。

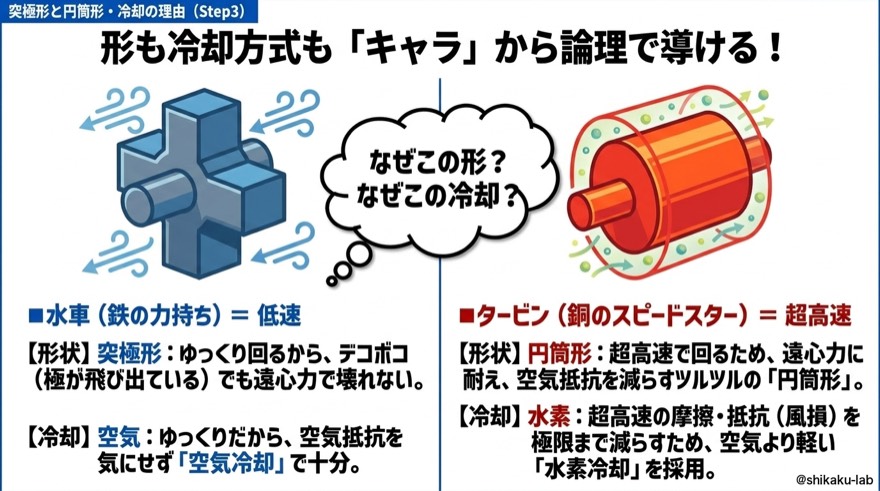

ステップ3：形状と冷却は、キャラから論理で導ける

ここからが本題です。9項目のうち「形状」と「冷却方式」は、覚えるものではありません。回転速度から自動的に決まるものです。

形状：遠心力と空気抵抗で決まる

水車は低速です。だから磁極が外に飛び出した「突極形」でも、遠心力でちぎれる心配がありません。デコボコしていても大丈夫、というわけです。

一方タービンは超高速。デコボコしていたら遠心力で壊れますし、空気抵抗（風損）も馬鹿になりません。そこで表面をツルツルにした「円筒形」になります。

冷却：速いほど、軽い気体で冷やしたい

水車は低速なので、発熱も風損もそこまで大きくありません。安価な空気冷却で十分です。

タービンは高速回転するぶん、回転子と気体の摩擦による損失（風損）が深刻になります。そこで、空気よりずっと軽い水素を使って冷やします。水素冷却は「冷えるから」だけでなく「軽くて摩擦が少ないから」選ばれている——ここを押さえておくと忘れません。

項目	水車（鉄の力持ち）	タービン（銅のスピードスター）
回転速度	低速	超高速
形状	突極形（デコボコでもOK）	円筒形（ツルツル）
その理由	遠心力が小さい	遠心力に耐え、空気抵抗を減らす
冷却方式	空気冷却（安価）	水素冷却
その理由	低速なので空気で足りる	摩擦・風損を限界まで減らす

回転速度という1つの事実から、形も冷却も転がり出てきました。この感覚がつかめたら、次の電気的特性も同じ要領です。

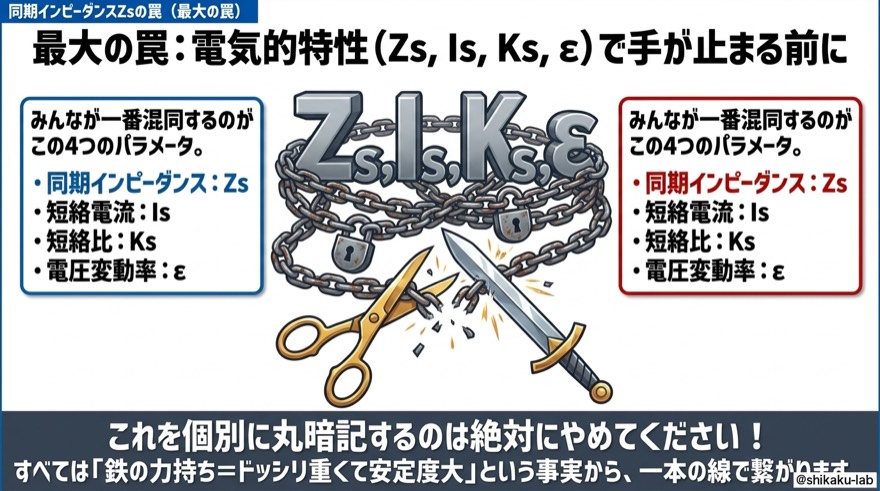

ステップ4：電気的特性（Zs・Is・Ks・ε）が最大の罠

多くの人が手を止めるのが、ここです。同期インピーダンス Zs、短絡電流 Is、短絡比 Ks、電圧変動率 ε。アルファベットが4つ並んだ瞬間に、拒否反応が出ますよね。

断言しますが、この4つを個別に暗記するのは絶対にやめてください。4つとも「鉄の力持ちはドッシリ重くて安定している」というたった1つの事実から、一本の線でつながっています。

参考までに、短絡比と同期インピーダンスは単位法でおおよそ逆数の関係にあります。

$$K_s\fallingdotseq \frac{1}{Z_s}$$

つまり、片方の大小が決まれば、もう片方は自動的に逆になる。覚えるべき独立した知識は、実質1個も増えていないのです。

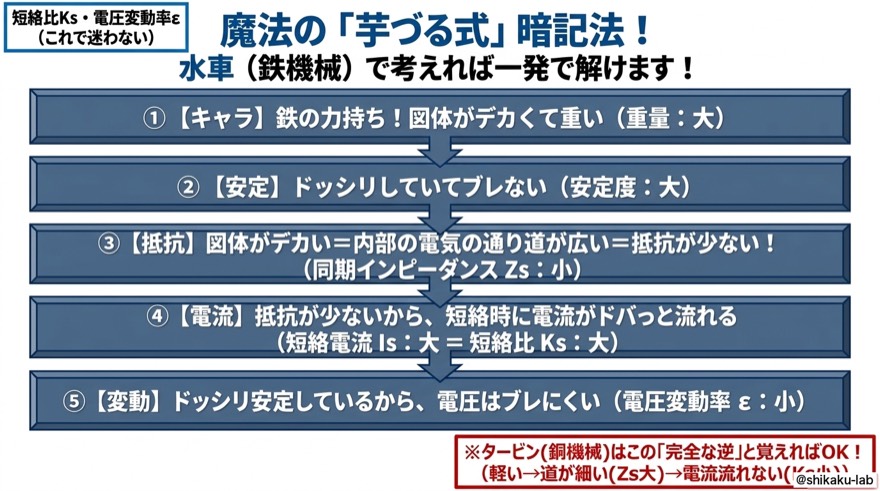

ステップ5：芋づる式暗記法——水車から全部つながる

判定はいつも「水車（鉄機械）」を起点にします。タービンは最後に逆さまにするだけです。

順番	着目点	水車（鉄の力持ち）はこうなる
①	キャラ	回転子がデカくて重い → 重量は大
②	安定	ドッシリしてブレない → 安定度は大
③	抵抗	回転子がデカい＝電気の通り道が広い → Zs は小
④	電流	抵抗が少ないので短絡時にドバッと流れる → Is は大、Ks も大
⑤	変動	ドッシリ安定しているので電圧がブレにくい → ε は小

流れとして声に出してみてください。「デカい・重い → 安定する → 道が広いから Zs 小 → だから Is も Ks も大 → 電圧もブレないから ε 小」。5秒で言えるようになれば完成です。

そしてタービン（銅機械）は、この全部を逆にするだけ。軽い → 安定度小 → Zs 大 → Is・Ks 小 → ε 大、となります。

⚠️ 注意点がひとつ。芋づる式は強力ですが、途中で1つ取り違えると、その先が全部ひっくり返ります。①から順に、必ず「キャラ」から始めてください。真ん中の項目からいきなり思い出そうとするのが、いちばん危ない使い方です。

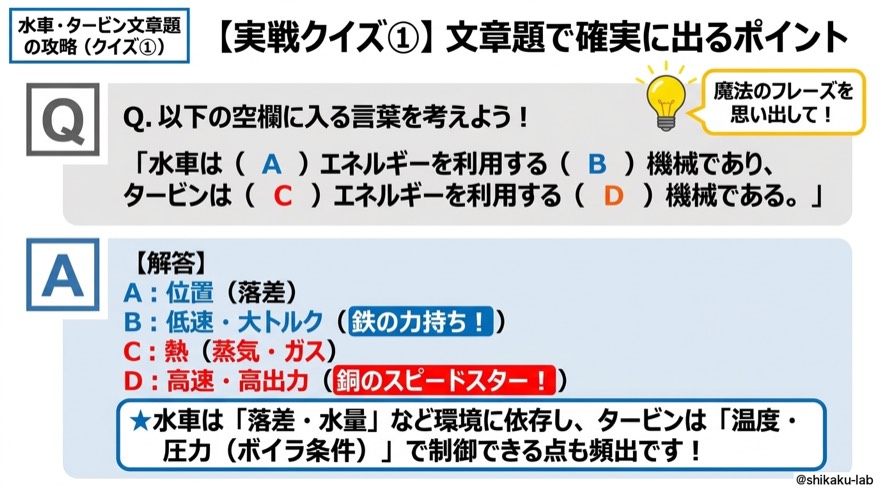

ステップ6：実戦クイズ①——文章題で確実に出るポイント

では、実際の出題形式で試してみましょう。

水車は（A）エネルギーを利用する（B）機械であり、タービンは（C）エネルギーを利用する（D）機械である。

A〜Dに入る言葉を、キャラから組み立ててください。

空欄	解答
A	位置（落差）
B	低速・大トルク（鉄の力持ち）
C	熱（蒸気・ガス）
D	高速・高出力（銅のスピードスター）

あわせて、水車は河川やダムの条件という環境に依存し、タービンはボイラ条件（温度・圧力）で制御できる——この対比も文章題で頻出です。「依存」と「制御」、2語で覚えておきましょう。

なお、タービン側の熱をどう作り、その燃焼で出たものをどう処理するかは電力科目の別の柱です。そちらが手つかずなら 火力発電の公害対策｜「発生は燃料・燃焼、排出は装置で止める」で2段攻略 を先に片付けておくと、火力まわりの点が線になります。

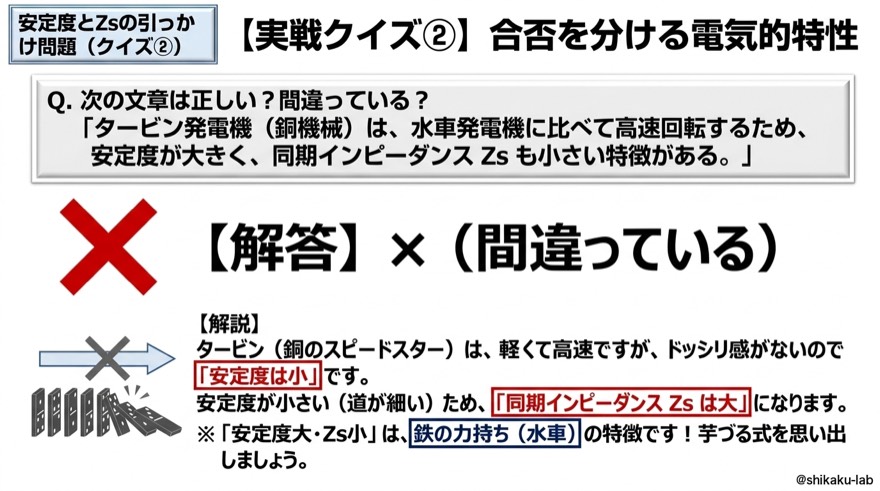

ステップ7：実戦クイズ②——合否を分ける電気的特性

こちらが本番です。次の文章は正しいでしょうか、間違っているでしょうか。

タービン発電機は、水車発電機に比較して高速回転するため、安定度が大きく、同期インピーダンス Zs も小さい特徴がある。

答えは ×（間違い）。しかも誤りが2か所あります。

誤り箇所	問題文の記述	正しくは
誤り①	タービンは安定度が大きい	タービンは軽くて高速でドッシリ感がない → 安定度は小
誤り②	同期インピーダンス Zs も小さい	安定度が小さいので Zs は大

「高速回転するため」という書き出しが、いかにも正しそうな空気を作っています。そこで気を抜くと、後半のすり替えを見逃してしまう。ここが引っかけの構造です。

キャラで判定していれば「タービン＝軽くて高速＝ドッシリしていない」で即座に違和感が出ます。文章題は、この違和感を持てるかどうかの勝負です。

ステップ8：もう迷わない完全比較表

最後に、9項目を一枚にまとめます。すべてキャラから導けるものばかりですが、直前の確認用にどうぞ。

項目	鉄機械（水車）	銅機械（タービン）
用途・原動力	水の位置エネルギー（落差）	蒸気・ガスの熱エネルギー
回転・トルク	低速・大トルク	高速・高出力
形状	突極形	円筒形
重量	大	小
冷却	空気冷却	水素冷却
安定度	大	小
同期インピーダンス Zs	小	大
短絡電流 Is・短絡比 Ks	大	小
電圧変動率 ε	小	大

まとめ

9項目の表を9回覚え直す必要は、もうありません。

• 覚えるのは2つのキャラだけ：水車＝鉄の力持ち（ゆっくり強く）／タービン＝銅のスピードスター（速く大きく）
• 形状・冷却は「回転速度」から導く：低速だから突極形＋空気、高速だから円筒形＋水素
• 電気的特性は「重い・ドッシリ」から芋づる式：重量大 → 安定度大 → Zs 小 → Is・Ks 大 → ε 小
• タービンは、その全部を逆にするだけ
• 迷ったら合言葉に戻る：水車はゆっくり強く、タービンは速く大きく

独学で表とにらめっこしていると、「自分は記憶力が落ちたのかもしれない」と思ってしまいがちです。でも違います。覚えられなかったのは、項目同士のつながりが見えないまま、記号の羅列として扱っていたからです。つながりさえ通せば、9項目は2つのキャラに圧縮できます。ここは確実に、得点源に変えられる単元です。

⚠ ここを間違える人が多い

同じところで転ぶ人が本当に多いので、2つだけ挙げておきます。

❌ 「高速＝性能がいい＝安定度も高い」と考えてしまう

タービンは高速で大出力ですから、なんとなく「優秀そう」に見えます。その印象のまま「安定度も大きいはず」と進んでしまう——これが最も多い失点パターンです。

✅ 安定度を決めているのは速さではなく、重さとドッシリ感です。回転子が大きくて重い水車のほうが安定度は大きい。「速い＝えらい」ではなく「重い＝ブレない」で判断してください。

❌ Zs と Ks の向きを取り違える

同期インピーダンス Zs と短絡比 Ks は、名前が似ていないぶん、大小が逆だと気づきにくいところです。両方とも「大きいほうが良さそう」と感じて、同じ向きに揃えてしまう人がいます。

✅ この2つは単位法でおおむね逆数の関係（$K_s\fallingdotseq 1/Z_s$）ですから、必ず反対向きになります。Zs が小さい水車は、Ks が大きい。片方を決めたら、もう片方は反射的にひっくり返す、と体で覚えてしまいましょう。

なお、水車を起点に判定する癖をつけておくのも有効です。タービンから考え始めると、「逆の逆」で混乱しやすくなります。

よくある質問

Q. 「鉄機械」「銅機械」という呼び名は、そのまま材質のことですか？

材質のイメージそのままで捉えて構いません。水車発電機は鉄を多く使った頑丈で重い構造、タービン発電機は高温に耐える銅・ニッケル合金などを使ったコンパクトな構造、という対比です。試験対策としては、鉄＝重くてゆっくり、銅＝軽くて速い、というキャラの入り口として使うのがいちばん効率的です。呼び名そのものを問われるより、「鉄機械はどちらか」を前提にした特性の設問のほうがずっと多く出ます。

Q. 同期インピーダンスが小さいほうが、全面的に優れているということですか？

「試験で問われる範囲では、Zs が小さいほうが短絡比が大きく、電圧変動率が小さく、安定度も高い」——この関係だけを押さえておけば十分です。ただし現実の設計では、Zs が小さいということは短絡時に流れる電流が大きいということでもあります。良い悪いの一方向で決まる話ではなく、あくまで水車とタービンの性格の違いとして理解しておいてください。試験ではこの大小関係の判定さえできれば得点になります。

Q. これは「機械」の科目の内容ではないのですか？ 電力で覚える意味はありますか？

たしかに同期機そのものは機械科目の主役ですが、近年は科目をまたいだ出題が増えています。電力科目でも、水力発電・火力発電の設備の特徴として発電機の比較が問われます。逆に言えば、ここを1回きちんと固めておけば、電力と機械の両方で使い回せる知識になるということです。二科目分の投資と考えると、この2つのキャラを覚えるコストは相当に安いはずです。
