原子炉の5要素を「4つの動詞」で一発攻略

原子炉の構成要素。ここで手が止まってしまう方は、本当に多いです。

燃料棒、制御棒、減速材、冷却材、遮蔽材。名前を5つ並べて、そこにホウ素だのカドミウムだの黒鉛だのが加わり、さらに軽水と重水が両方に出てくる。テキストの表をにらみながら「これ、覚えられる気がしないな」とため息をついた経験、ありませんか。

でも安心してください。ここが苦手な理由は、頭が悪いからでも、記憶力が衰えたからでもありません。覚え方を「名詞」で始めてしまっているから、ただそれだけです。

原子炉は、たった4つの動詞で完結します。「燃料で熱、制御で調整、水で減速・冷却、壁で遮蔽」。この一行さえ口に出せるようになれば、5つの部品も、材質も、試験のひっかけも、芋づる式についてきます。今日でこの単元を、得点源に変えてしまいましょう。

この記事で身につくこと

身につくこと	どう変わるか
原子炉の5要素を動詞でつなぐ考え方	部品名の丸暗記から解放される
各要素の「場所・役割・材質」の3点セット	文章題でどの要素の話か即断できる
制御棒の材質と、BWR／PWRの挿入方向	頻出の選択肢を確実に切れる
減速材の本当の目的	最大のひっかけ問題を落とさなくなる
原子炉容器と格納容器の二重構造	遮蔽まわりの記述問題に対応できる

この単元は、計算がほとんどありません。つまり、覚えた人が確実に取れる問題です。裏を返せば、あいまいなまま本番に行くと、確実に落とす問題でもあります。今日で決着をつけましょう。

暗記フレーズ：燃料で熱、制御で調整、水で減速・冷却、壁で遮蔽

まず、この一行を声に出してみてください。

燃料で熱、制御で調整、水で減速・冷却、壁で遮蔽

これが今日の全部です。動詞に着目すると、こう分解できます。

動詞	担当する要素
熱を生む	燃料棒
出力を調整する	制御棒
中性子を減速する	減速材
熱を冷却する（運び出す）	冷却材
放射線を遮蔽する	遮蔽材

動詞が4つで、要素が5つ。数が合わないように見えますが、これは「水で減速・冷却」の部分に、減速材と冷却材の2つがまとめて入っているからです。日本の軽水炉では、水がこの2役を兼ねているので、あえて1つのカタマリで覚えたほうが速いのです。

なぜ名詞ではなく動詞なのか。理由はシンプルで、試験で問われるのが役割のほうだからです。「中性子を吸収して出力を調整するものはどれか」「炉心の熱を運び出すものはどれか」——問題文はこういう聞かれ方をします。部品名だけ覚えていても、動詞と結びついていなければ答えられません。

なお、原子力発電そのものの全体像がまだ曖昧という方は、先に原子力発電は「火力のボイラを原子炉に置換」これだけで一撃攻略を読んでおくと、この記事の内容が驚くほどスッと入ってきます。今日は、その「原子炉」という箱の中身を一つずつ開けていく回です。

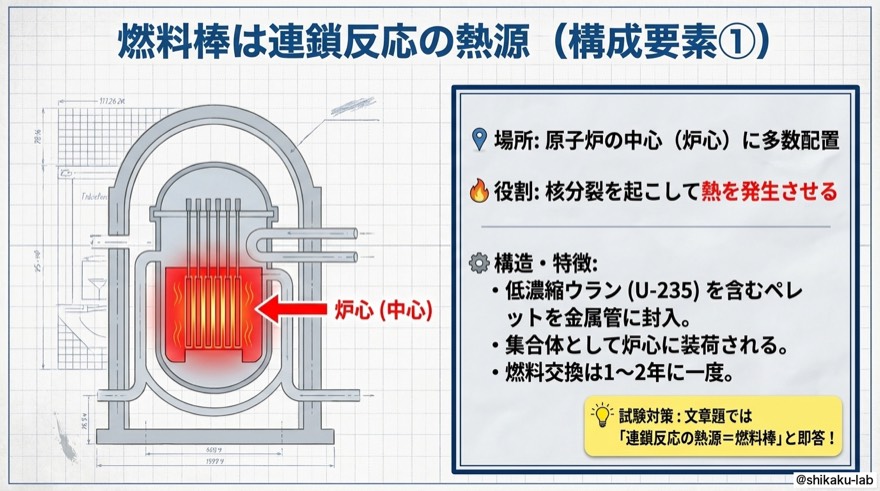

ステップ1：燃料棒は「熱を生む」——連鎖反応の熱源

原子炉の一番の中心、炉心に多数配置されているのが燃料棒です。

項目	内容
場所	原子炉の中心（炉心）に多数配置
役割	核分裂を起こして熱を発生させる
中身	低濃縮ウラン（U-235）を含むペレットを金属管に封入
形態	集合体として炉心に装填
交換	1〜2年に一度

文章題では「連鎖反応の熱源」という表現が出てきたら、迷わず燃料棒と即答してください。ここは直感どおりで、まず落としません。

燃料交換は、一気にやらない

ひとつ豆知識を。燃料交換は、全部をまとめて入れ替えるわけではありません。反応度を見ながら少しずつ交換していきます。こうすることで、発電を止めずに済むようにしているのです。24時間動かし続ける施設が、車両や設備を少しずつ入れ替えていくのと同じ発想ですね。

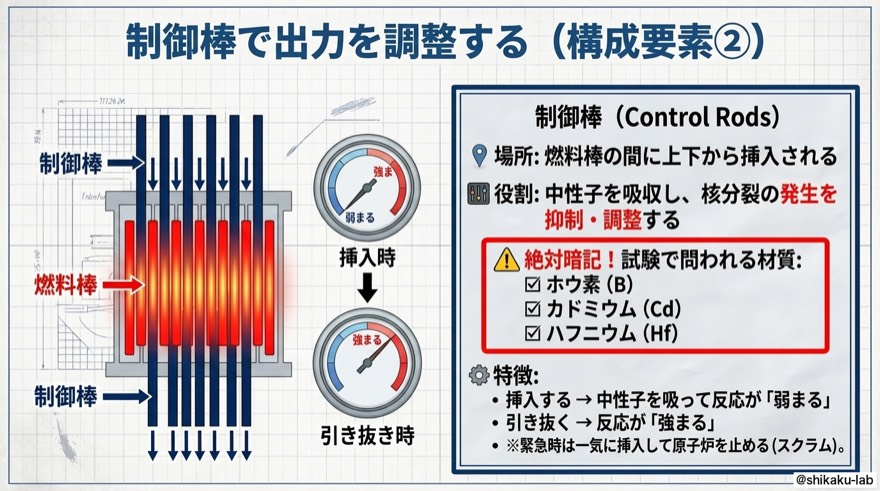

ステップ2：制御棒は「調整する」——出力のアクセルとブレーキ

燃料棒の間に、上下から出し入れされるのが制御棒です。

項目	内容
場所	燃料棒の間に上下から挿入
役割	中性子を吸収し、核分裂の発生を抑制・調整する
材質	ホウ素（B）・カドミウム（Cd）・ハフニウム（Hf）
挿入時	中性子を吸って反応が弱まる（出力が下がる）
引き抜き時	反応が強まる（出力が上がる）

材質の3つは、試験でそのまま問われます。「ホウ・カド・ハフ」と3点セットで、リズムに乗せて覚えてしまってください。

BWRは下から、PWRは上から

ここが差のつくポイントです。原子炉には大きく分けてBWR（沸騰水型）とPWR（加圧水型）がありますが、制御棒の挿入方向が逆になります。

炉型	制御棒の挿入方向	理由
BWR（沸騰水型）	下から	炉の上部で蒸気を取り出すため、上に空間が必要
PWR（加圧水型）	上から	上部の制約がなく、重力で落とせる

PWRは、緊急時に制御棒を重力で自由落下させられます。この点で「PWRのほうが安全」と言われることがある、という理屈まで押さえておくと、記述の選択肢に強くなります。

スクラム＝緊急時の一斉挿入

緊急時に制御棒を一気に挿入して原子炉を止める操作を、スクラムと呼びます。用語として単独で問われることがあるので、名前と動作をセットで押さえておきましょう。

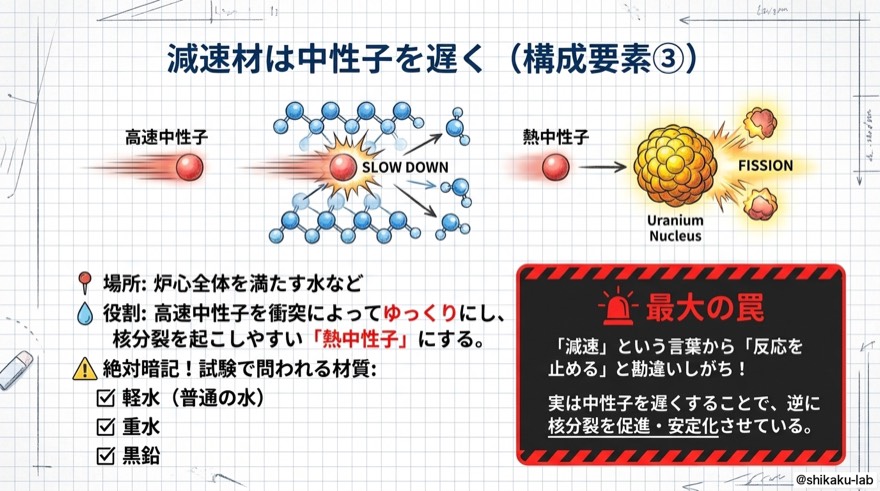

ステップ3：減速材は「減速する」——ただし反応は止めない

この単元で、いちばん多くの人が転ぶのがここです。

項目	内容
場所	炉心全体を満たすスペース
役割	高速中性子を衝突で遅くし、熱中性子に変える
材質	軽水（普通の水）・重水・黒鉛

流れを式のように書くなら、こうなります。

$$高速中性子\stackrel{減速材との衝突}{\to }熱中性子\Rightarrow 核分裂が起こりやすい$$

「減速」という言葉に騙されない

減速材という名前から、つい「反応にブレーキをかけるもの」と読んでしまいます。ところが実際は逆で、中性子を遅くすることで、核分裂を促進・安定化させているのです。

ウランは、高速で飛び回る中性子より、ゆっくりした熱中性子に対してのほうが反応しやすい。だから、わざわざ速度を落としてやる。ここを取り違えていると、選択肢の言い回し一つで正誤が逆転してしまいます。

減速材が減速させるのは「中性子の速度」であって、「核分裂反応そのもの」ではありません。

反応にブレーキをかけるのは、ステップ2で学んだ制御棒の仕事です。中性子を「遅くする」のが減速材、中性子を「吸い取る」のが制御棒。この対比で覚えると、二度と混ざりません。

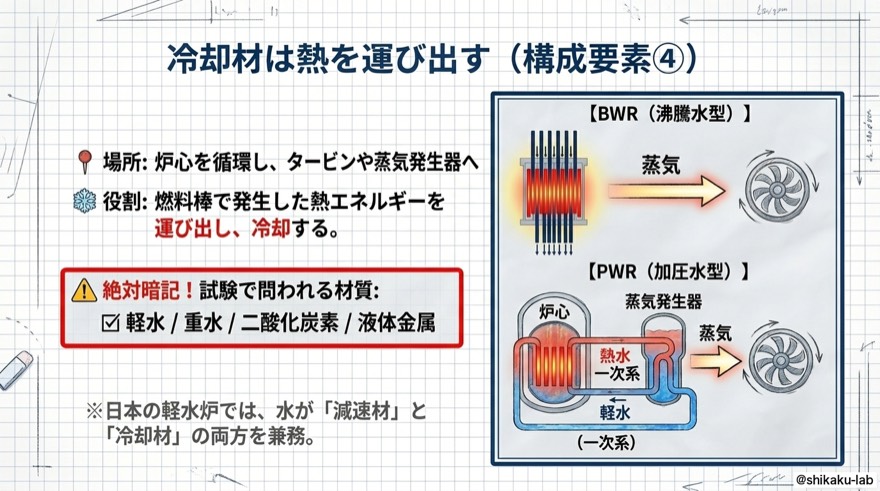

ステップ4：冷却材は「運び出す」——熱の宅配便

燃料棒が熱を生んでも、そのままでは電気になりません。運び出す担当が冷却材です。

項目	内容
場所	炉心を循環し、タービンや蒸気発生器へ
役割	燃料棒で発生した熱エネルギーを運び出し、冷却する
材質	軽水・重水・二酸化炭素・液体金属

材質が4つあるのは、炉型によって使うものが変わるからです。日本の軽水炉なら軽水ですが、世界にはガス冷却炉（二酸化炭素）や高速炉（液体金属）もある、という理解でじゅうぶんです。

BWRとPWRで、冷却系の組み方が違う

炉型	冷却系の構成
BWR（沸騰水型）	炉心で蒸気を直接発生させ、そのままタービンへ
PWR（加圧水型）	一次冷却水と二次冷却水に分離し、蒸気発生器で熱交換

BWRは軽水がそのまま蒸気になってタービンを回します。PWRは一次系の熱を蒸気発生器で二次系に渡すので、系統が分かれます。

水は「二刀流」——減速材と冷却材を兼務

気づかれたでしょうか。軽水は、減速材の材質にも、冷却材の材質にも登場します。日本の軽水炉では、同じ水が減速と冷却の両方を担っているのです。

「材質を答えよ」という問題で軽水を書いて、「これ、どっちだったかな」と迷う必要はありません。どちらにも入ります。むしろ軽水が両方に登場することこそが、覚えるべきポイントです。

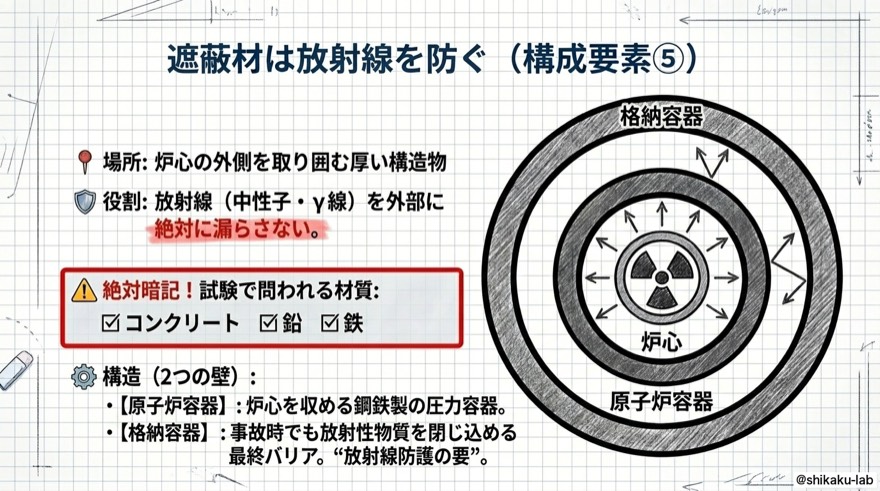

ステップ5：遮蔽材は「遮蔽する」——最後の砦は二重構造

5つ目、外側を守る担当です。

項目	内容
場所	炉心の外側を取り囲む厚い構造物
役割	放射線（中性子・γ線）を外部に漏らさない
材質	コンクリート・鉛・鉄

原子炉容器と格納容器の違い

遮蔽まわりで問われやすいのが、この2つの容器の呼び分けです。

名称	内容
原子炉容器	炉心を収める鋼鉄製の圧力容器
格納容器	原子炉容器全体を密閉する最終バリア。放射能の拡散を防ぐ

原子炉容器の外側を格納容器がさらに覆う、二重構造になっています。「最終バリアはどちらか」と問われたら格納容器です。内側から順に、炉心 → 原子炉容器 → 格納容器、と並びをイメージしておいてください。

もっとも、この遮蔽が万能というわけではありません。中で反応が止まらないまま高温になれば、燃料が溶け落ちて構造物を突き破る事象も起こり得ます。だからこそ、ステップ2の「確実に止める（スクラム）」が、遮蔽と同じくらい重要な意味を持つわけです。

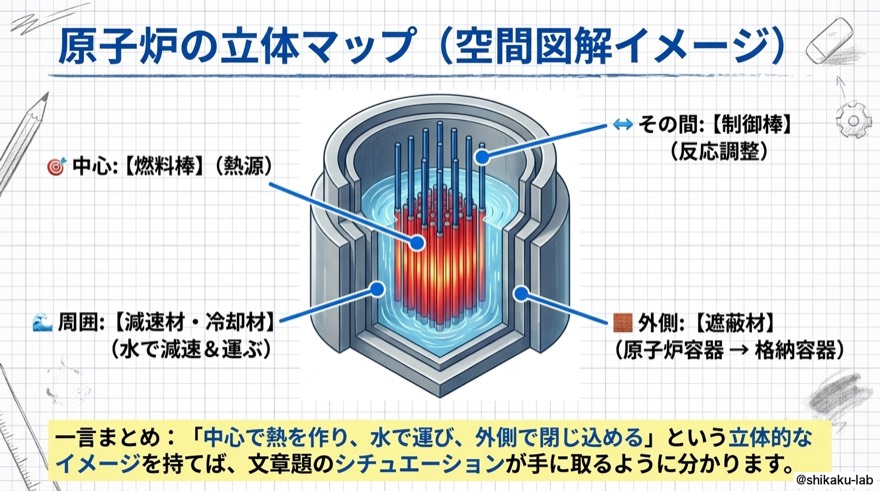

ステップ6：立体マップで、中心から外へ並べる

ここまでの5要素を、中心から外側へという一本の軸に並べ直します。

位置	要素	やっていること
中心	燃料棒	熱を作る
燃料棒の間	制御棒	反応を調整する
周囲	減速材・冷却材	水で減速し、熱を運ぶ
外側	遮蔽材（原子炉容器＋格納容器）	閉じ込める

一言でまとめれば、「中心で熱を作り、水で運び、外側で閉じ込める」。

この空間イメージを持っておくと、文章題で「炉心を循環し」「燃料棒の間に挿入され」といった表現が出てきたとき、どの要素の話をしているのかが読んだ瞬間に分かります。名前を思い出すのではなく、位置から思い出す。これが一番速いルートです。

なお、燃料棒に入る低濃縮ウランがどこから来て、使い終わったあとどうなるのかを押さえておくと、この単元の理解がもう一段深まります。気になった方は核燃料サイクルを「掘る→作る→使う→再処理→もう一度使う」5語で完全攻略もどうぞ。

まとめ：完全保存版の一覧表

最後に、5要素を一枚にまとめます。ここだけスクリーンショットしてお使いください。

構成要素	役割（動詞）	主な材質	キーワード
燃料棒	核分裂で熱を生む	低濃縮ウラン（U-235）	ペレット、炉心中心、1〜2年で交換
制御棒	中性子を吸収し出力を調整	ホウ素・カドミウム・ハフニウム	挿入と引き抜き、スクラム、BWRは下・PWRは上
減速材	高速中性子を熱中性子にする	軽水・重水・黒鉛	核分裂の促進（止めるのではない）
冷却材	炉心の熱を運び出す	軽水・重水・二酸化炭素・液体金属	BWRとPWR、蒸気発生器
遮蔽材	放射線を遮蔽する	コンクリート・鉛・鉄	原子炉容器＋格納容器の二重構造

そして、迷ったら必ずこの一行に戻ってください。

燃料で熱、制御で調整、水で減速・冷却、壁で遮蔽

分解してみれば、たったこれだけのことです。複雑に見えていた原子炉が、4つの動詞に収まってしまいました。ここまで来られたあなたは、もうこの単元を「苦手」と呼ぶ必要はありません。

⚠ ここを間違える人が多い

原子炉の問題は、部品の名前を知っているかどうかではなく、役割を正しく言えるかどうかで差がつきます。取り違えやすい3つを潰しておきましょう。

❌「減速材は反応を抑えるもの」 → ✅ 反応を促進するもの

これが最大の落とし穴です。名前の印象に引きずられて「減速＝ブレーキ」と解釈すると、正しい選択肢を自分から捨ててしまいます。減速するのは中性子の速度であって、反応ではありません。むしろ遅くなった熱中性子のほうが核分裂を起こしやすいので、結果として反応は起こりやすくなる。反応を抑えるのは制御棒の担当です。

❌「減速材と冷却材は別物だから、材質も別」 → ✅ 軽水は両方に入る

役割が違うのだから材質も違うはず、と考えると、軽水がどちらに入るかで迷います。日本の軽水炉では同じ水が両方を兼ねているので、軽水は減速材にも冷却材にも登場して正解です。両方に書けることが答えです。

❌「制御棒は、どの炉でも上から入れる」 → ✅ BWRは下から

図のイメージだけで「棒は上から落とすもの」と決めつけると、BWRで失点します。BWRは上部から蒸気を送り出す構造なので、上に制御棒の駆動空間が取れません。だから下から押し上げます。上が蒸気で埋まるのはどちらか、と考えれば迷いません。

過去問ではこう出た

原子炉の構成要素は、電力科目のなかでも安定して出題される単元です。テーマで照合した範囲では、次の出題実績があります。

年度	問番号
令和5年下期	問8
令和4年下期	問8

問番号が揃っていることからも分かるとおり、この単元は「出る場所」がほぼ決まっています。出題の形は、5要素の役割と材質を入れ替えて正誤を問うものや、材質名から要素を特定させるものが中心です。計算が絡まないぶん、覚えた人がそのまま点を取る問題であり、逆にあいまいなままだと消去法も効きません。

対策としては、まとめの一覧表を「役割 → 材質」「材質 → 役割」の両方向で言えるようにしておくこと。片方向だけだと、材質から要素を当てさせる出題で詰まります。

電験ジムで実際に解いてみる

よくある質問

Q. 減速材と冷却材が同じ水なら、なぜ2つの名前で呼び分けるのですか？

物質が同じでも、果たしている仕事が違うからです。中性子とぶつかって速度を落とすときは減速材として働き、熱を受け取って炉の外へ運ぶときは冷却材として働いています。試験で問われるのは物質ではなく役割なので、名前も役割ごとに分かれているわけです。実際、黒鉛のように減速材にしかならないものや、二酸化炭素のように冷却材にしかならないものもあります。両方を兼ねられるのは水の性質がたまたま都合よかったから、と理解しておけばじゅうぶんです。

Q. 制御棒の材質は3つとも覚えないといけませんか？

はい、ホウ素・カドミウム・ハフニウムの3つはセットで覚えてください。出題では、この3つのうちどれか1つだけが選択肢に紛れ込む形も多く、1つでも抜けていると判断できなくなります。逆に言えば、この3語が出てきたら制御棒で確定という強力な目印になります。減速材の3つ（軽水・重水・黒鉛）、遮蔽材の3つ（コンクリート・鉛・鉄）とあわせて、要素ごとに固めて覚えるのが結局いちばん速い道です。

Q. BWRとPWRの違いは、どこまで踏み込んで覚えるべきですか？

この単元に関しては、制御棒の挿入方向と、冷却系が1系統か2系統かの2点を押さえておけば十分に戦えます。BWRは炉心で直接蒸気を作るので冷却系は一本、制御棒は下から。PWRは一次系と二次系に分かれ、蒸気発生器で熱交換し、制御棒は上から。この対比だけで、選択肢のかなりの部分をふるい落とせます。炉型そのものの詳細に不安が残る方は、同期機の特性比較を「鉄の力持ち vs 銅のスピードスター」で一撃攻略で使った「2つを対比で覚える」やり方が、ここでもそのまま効きます。
