電圧・電流・抵抗を「ケチャップ容器」で一発理解する

この記事で身につくこと

電験三種の勉強を始めて、最初のページで手が止まった経験はありませんか。

「電圧とは、回路に電流を流そうとする力である」——この一文を読んで、なんとなく分かった気になったものの、次のページで電流の説明が出てきた瞬間に「あれ、電圧と何が違うんだ？」となる。さらに抵抗まで出てきて、V・I・R の3つが頭の中でごちゃ混ぜになる。これは、独学で始めた方のほぼ全員が通る道です。

原因はハッキリしています。電気は目に見えないからです。目に見えないものを、目に見えない言葉（定義文）で説明されても、頭の中に絵が浮かびません。絵が浮かばないから、覚えても翌日には消えてしまうのです。

そこでこの記事では、定義を暗記する前に、まずケチャップ容器という誰もが知っている道具で「絵」を作ります。押す力、飛び出る中身、出口の絞り。たったこの3つで、電圧・電流・抵抗の役割の違いが一発でつながります。

この記事を読み終えたとき、あなたは次の状態になっています。

読む前	読んだ後
電圧と電流の違いが説明できない	「押す力」と「流れる量」で即答できる
抵抗が何をしているのか曖昧	「出口の絞り」として役割を言える
V・A・Ω がどれの単位か混ざる	記号と量が1対1で結びつく
定義文を丸暗記して忘れる	絵で覚えているので思い出せる

理論科目は、この入口さえ抜ければ一気に景色が開けます。難しそうに見えて、実は一番かんたんな場所から始めましょう。

暗記フレーズ：押す・流れる・邪魔する

先に結論から言います。この記事で覚えていただきたいのは、たった3語です。

電圧 ＝ 押す力／電流 ＝ 流れる量／抵抗 ＝ 流れにくさ

これがボルト・アンペア・オームの基本構造です。試験本番で「電圧って何だっけ」と迷ったら、この3語に戻ってください。押す・流れる・邪魔する。この語順で口に出せるようになれば、理論の入口は突破です。

---

ステップ1：電気の基本は「ケチャップ」でわかる

なぜケチャップなのか。理由はシンプルで、電気で起きていることと、まったく同じ構造だからです。

テーブルの上のケチャップ容器を思い出してください。容器を握って押すと、細い出口から中身が飛び出します。強く押せばたくさん出る。出口が細ければ、同じ力で押しても出る量は少ない。誰でも体験で知っていることです。

この「あたりまえ」を電気に翻訳するだけで、目に見えない世界が見えるようになります。

ステップ2：3つの登場人物を、容器の上で見つける

容器の上には、登場人物が3人います。

• 押す力（手で握る力）
• 出口の絞り（キャップの穴の細さ）
• 飛び出る中身（実際に出てくるケチャップ）

この3人が、そのまま電圧・電流・抵抗になります。図の中で位置関係まで見えてしまえば、あとは名前を貼り付けるだけです。

大事なのは順番です。押す力があるから、絞りを通って、中身が出てくる。原因と結果の向きが決まっています。この流れを掴んでおくと、あとで学ぶオームの法則もすんなり入ってきます。

ステップ3：電圧 V［ボルト］＝ 容器を押す力

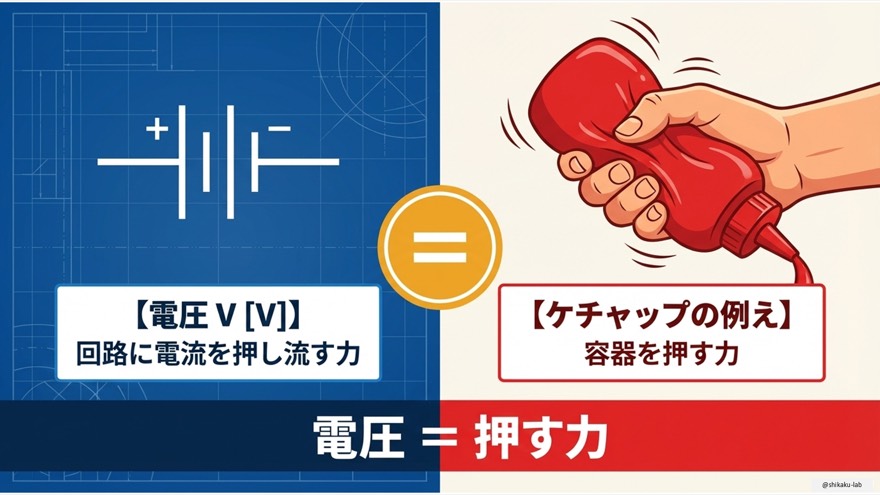

電圧 V［ボルト］とは、回路に電流を押し流す力のことです。

ケチャップで言えば、容器を握る手の力。手を離せば何も起こりませんし、強く握るほど勢いよく出ます。電池が回路に電圧をかけている状態は、誰かがずっと容器を押し続けている状態だと思ってください。

ここで一つだけ注意

電圧は「流れているもの」ではありません。流そうとしている力です。ここを取り違えると、後の単元（電位・電位差）で必ず迷います。押す側なのか、押されて動く側なのか。電圧は、あくまで押す側です。

ステップ4：電流 I［アンペア］＝ 飛び出るケチャップ

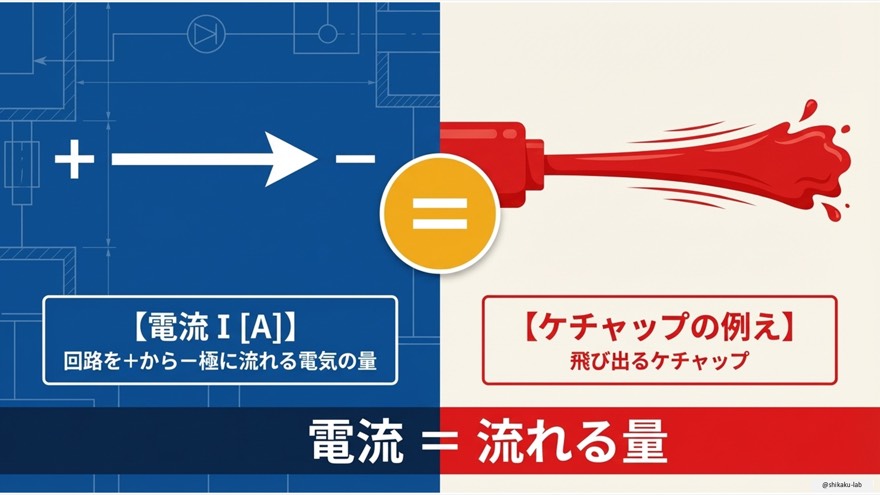

電流 I［アンペア］とは、回路をプラス極からマイナス極へ流れる電気の量のことです。

押した結果として、実際に出てくるもの。それが電流です。ケチャップの例えなら、皿の上に飛び出した中身そのもの。「どれだけ出たか」という量の話をしているので、力ではなく量だと覚えてください。

向きについての、ちょっとした引っかかり

ここで「プラスからマイナスへ」と書きましたが、実際に動いている粒（電子）は逆向きに動いています。これは電験の勉強で誰もが一度は「え？」となるポイントで、理由まで含めて知っておくと後々ラクになります。このあたりが気になった方は、先に電流と電子は「逆向き」が正解：1840倍の重さで覚える理論の入口に目を通しておくと、すっきりした状態で先へ進めます。

いまの段階では、電流 ＝ 流れる量、向きの約束はプラスからマイナス。これだけで十分です。

ステップ5：抵抗 R［オーム］＝ 出口の絞り

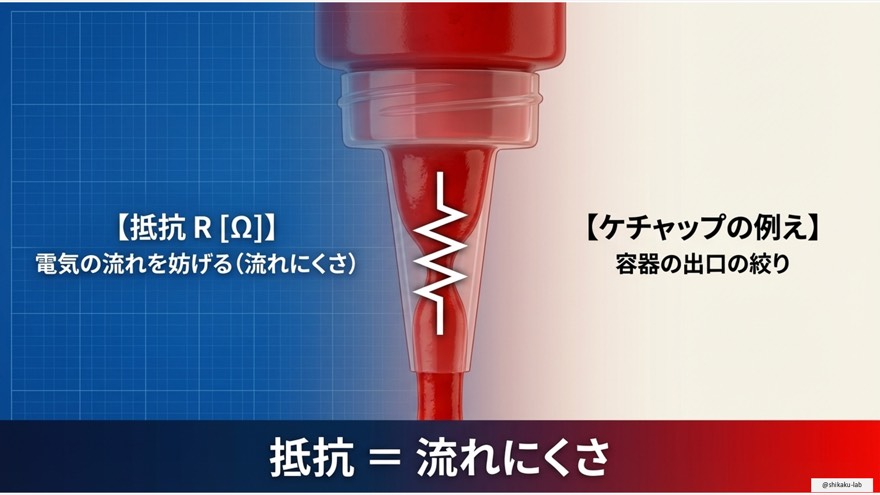

抵抗 R［オーム］とは、電気の流れを妨げる「流れにくさ」のことです。

ケチャップ容器のキャップの穴を思い出してください。穴が細ければ、同じ力で押しても出る量は減ります。逆に、キャップを外して大きく開ければドバッと出る。この「出口の細さ」が抵抗です。

「抵抗が大きい」＝ 悪いこと、ではない

初学者がつまずきやすいのが、抵抗＝じゃま者という印象です。確かに送電線では抵抗は損失の原因ですが、回路の中ではわざと流れにくくして電流を調整するために抵抗を入れます。出口の絞りは、邪魔者であると同時に、量をコントロールする道具でもあるわけです。

なお、この「流れにくさ」が何によって決まるのか——太さ、長さ、材質——という一歩先の話は、電気抵抗 R=ρL÷S を「ホースの水流」で完全イメージ攻略で扱っています。この記事を読み終えたあと、続けて読むと理解が二段階で深まります。

ステップ6：翻訳マトリックスで一気に整理する

3つの用語がそろったところで、表にまとめます。バラバラに覚えるのではなく、縦に並べて比べるのが理解の近道です。

用語	記号	単位	定義	ケチャップの例え	一言で
電圧	V	ボルト［V］	回路に電流を押し流す力	容器を押す力	押す
電流	I	アンペア［A］	回路をプラスからマイナスへ流れる電気の量	飛び出るケチャップ	流れる
抵抗	R	オーム［Ω］	電気の流れを妨げる力	容器の出口の絞り	邪魔する

この表が、そのまま試験で使う「翻訳表」になります。問題文に「電圧を加えたとき」と出てきたら「押したとき」、「抵抗を大きくすると」と出てきたら「出口を細くすると」。日本語に置き換えて読めば、状況がすぐ絵になります。

3つの関係を式で見ると

3者の関係は、次の1本の式で結ばれます。

$$V=RI$$

「押す力」は、「出口の細さ」と「出た量」の掛け算で決まる。逆に言えば、同じ力で押しても、出口が細ければ出る量は減ります。

$$I=\frac{V}{R}$$ $$R=\frac{V}{I}$$

この3つの形は、どれも同じことを言い換えているだけです。オームの法則そのものは別の単元で本格的に扱いますが、用語の意味が分かっていれば、式は覚えるものではなく「読めるもの」になる——ここが今日いちばんお伝えしたいところです。

ステップ7：単位の記号を、量と1対1で結ぶ

最後に、単位の整理です。電験の問題文は単位で状況を語ってきますから、単位を見た瞬間に何の量か分かる状態にしておくと、読解速度がまるで変わります。

単位の呼び名	記号	何の量か
ボルト	V	電圧
アンペア	A	電流
オーム	Ω	抵抗

注意点が1つ。電圧は、量の記号も単位の記号も「V」です。$V=100[\mathrm{V}]$ のように書かれたとき、左の V は量、［］の中の V は単位。同じ文字でも役割が違います。ここだけは意識して読み分けてください。

一方、電流は量が I で単位が A、抵抗は量が R で単位が Ω と、文字が別々なので混乱しにくいはずです。

まとめ

今日の内容を、もう一度3行にまとめます。

覚えること	中身
電圧 ＝ 押す力	回路に電流を押し流す力。ボルト［V］
電流 ＝ 流れる量	プラスからマイナスへ流れる電気の量。アンペア［A］
抵抗 ＝ 流れにくさ	電気の流れを妨げる働き。オーム［Ω］

理論科目のテキストは、この3つを前提にして書かれています。逆に言えば、ここさえ絵で持っておけば、この先に出てくる話の大半は「押す力が変わったら？」「出口を細くしたら？」の応用として読めるようになります。

不安に感じていた入口が、実はケチャップ容器1本で片づく——最初のハードルは、思っているよりずっと低いところにあります。

⚠ ここを間違える人が多い

用語の意味そのものより、似た言葉との線引きでつまずく方が多い単元です。よくある3つを挙げます。

❌ 電圧は「流れているもの」だと思っている

→ ✅ 電圧は押す力であって、流れている本体ではありません。流れているのは電流です。「電圧が流れる」という言い方を頭の中でしていると、電位差や電圧降下の単元で必ず行き詰まります。押す側（電圧）と、押されて動く側（電流）。この主従関係を最初に固めてください。

❌ 単位の記号を、量の記号と同じものだと思っている

→ ✅ 電圧は偶然どちらも V ですが、電流は量が I で単位が A、抵抗は量が R で単位が Ω です。ここを混ぜたまま覚えると、選択肢に「電流 I ［V］」のような細工がされていても違和感に気づけません。量の記号（V・I・R）と、単位の記号（V・A・Ω）は別物として整理しておきましょう。

❌ 抵抗が大きい＝電圧も大きくなる、と反射的に考える

→ ✅ 何を一定にした話なのかで答えは変わります。押す力（電圧）を一定にしたまま出口を絞れば、減るのは出る量（電流）です。逆に流す量を一定に保ちたいなら、絞った分だけ強く押す（電圧を上げる）必要があります。「何が固定で、何が動くのか」を先に決めてから考える——これが、理論全体を通して効いてくる読み方です。

過去問ではこう出た

電気の基礎用語は、単独の問題として問われるだけでなく、あらゆる問題の土台として顔を出します。テーマで照合すると、電験ジムの収録範囲だけで89問が該当します。

年度・期	出題された問番号
令和7年 上期	問2／問14
令和7年 下期	問12
令和6年 上期	問14
令和5年 下期	問1
令和4年 下期	問1／問2／問16

傾向として目立つのは、問1・問2という前半の位置に基礎用語がらみが置かれやすいことです。ここを落とさず拾えるかどうかで、後半の計算問題に回せる時間が変わります。また、問14・問16といった後半の問題でも、用語の定義を取り違えていると選択肢の絞り込みができない場面が出てきます。

用語の意味を「なんとなく」で通り過ぎず、この記事の翻訳マトリックスを頭に入れた状態で、実際の問題に当たってみてください。

電験ジムで実際に解いてみる

よくある質問

Q. 電圧と電位差は、同じものと考えていいですか？

日常的な使い方としては、ほぼ同じ意味で通じます。厳密には、ある2点の間の「電気的な高さの差」が電位差であり、それを回路の中で「電流を押し流す力」として見たときの呼び方が電圧です。試験対策としては、同じものを別の角度から見た言葉と捉えておけば十分です。まずは「押す力」というイメージを固めることを優先してください。

Q. 抵抗はできるだけ小さいほうが良い、という理解で合っていますか？

場面によります。送電線のように「ただ電気を運びたい」場所では、抵抗は熱として電気を無駄にする原因なので小さいほうが良いです。一方、回路の中では流れる量をちょうど良く抑えるために、あえて抵抗を入れることがあります。ケチャップ容器の出口が細いおかげで、料理に必要な量だけ出せるのと同じです。良い・悪いではなく、役割で判断してください。

なお、抵抗の大小を左右する要素は太さ・長さ・材質だけではありません。もう1つ、見落とされがちな要素があります。気になった方は電線の抵抗を決める4要素／第4の主役は「温度」を読んでみてください。「なぜ夏場に電線の抵抗が変わるのか」が腑に落ちます。

Q. ケチャップの例えは、どこまで通用しますか？

電圧・電流・抵抗の役割の違いを掴む場面では、非常に強力です。オームの法則の理解までは、この例えで押し切れます。

ただし、交流や電磁誘導のように「向きが周期的に変わる」「動くことで力が生まれる」といった現象に入ると、容器の例えでは表しきれない部分が出てきます。例えは入口を突破するための道具ですから、役目を終えたら次の絵に乗り換える——そういう使い方をしてください。少なくとも今日の3語（押す・流れる・邪魔する）については、試験本番まで手放す必要はありません。
