電気抵抗 R=ρL÷S を「ホースの水流」で完全イメージ攻略

この記事で身につくこと

「抵抗の公式？ R＝ρL／S でしょう、それくらい知ってますよ」——そう言える方は多いと思います。中学の理科でも顔を出す式ですから。

ところが試験でこう聞かれると、途端に手が止まります。

「電線の直径を2倍にしたとき、抵抗は何倍になるか」

2分の1と答えてしまった方、ご安心ください。ここは本当に多くの人が落とす場所です。そして落とす理由もはっきりしています。式を記号として覚えていて、意味として覚えていないからです。

この記事では、目に見えない電気抵抗を「ホースを流れる水」に置き換えます。ホースなら誰でも見たことがありますし、太いホースと細いホース、短いホースと長いホース、どちらが水を流しやすいかは考えるまでもありません。その当たり前の感覚を、そのまま公式に翻訳していきます。

読み終えたときの状態は、こうです。

読む前	読んだ後
R＝ρL／S を記号で暗記している	3つの文字が何を意味するか説明できる
直径2倍で抵抗が何倍か、迷う	「2乗が効くから4分の1」と即答できる
半径・直径・断面積が混ざる	S＝πr² を経由して確実に変換できる
応用問題になると崩れる	イメージから式を組み立て直せる

丸暗記は、ひとつ条件が変わっただけで通用しなくなります。イメージは、条件が変わってもついてきます。ここが独学の分かれ道です。

暗記フレーズ：抵抗は、長いほど大きく、太いほど小さい

今日覚えて帰っていただきたいのは、この一行だけです。

抵抗は、長いほど大きく、太いほど小さい

たったこれだけですが、公式 R＝ρL／S の骨格そのものです。長さ L は分子にあるから「長いほど大きく」、断面積 S は分母にあるから「太いほど小さく」。分子・分母のどちらに置かれているかを、この一言が教えてくれます。

試験本番で式がうろ覚えになったときも、この文が残っていれば L と S を逆に書く事故は防げます。まずは口に出して1回、読んでみてください。

ステップ1：抵抗は「ホースの中の水」で考える

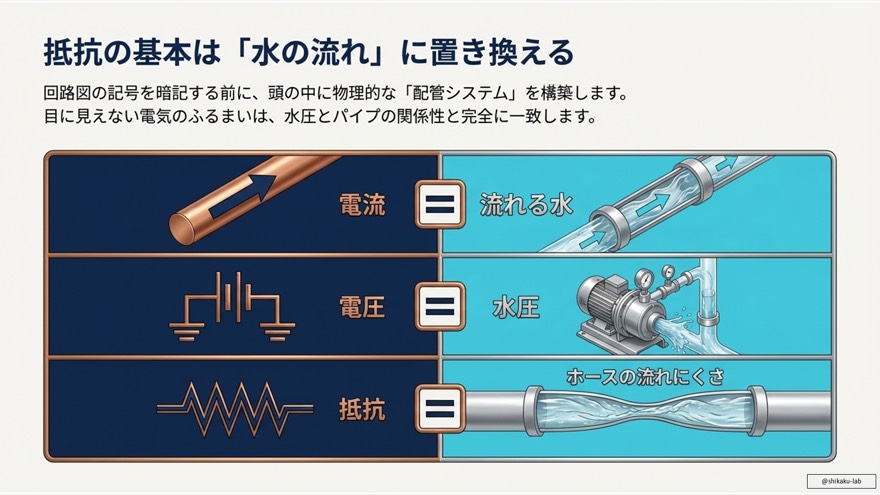

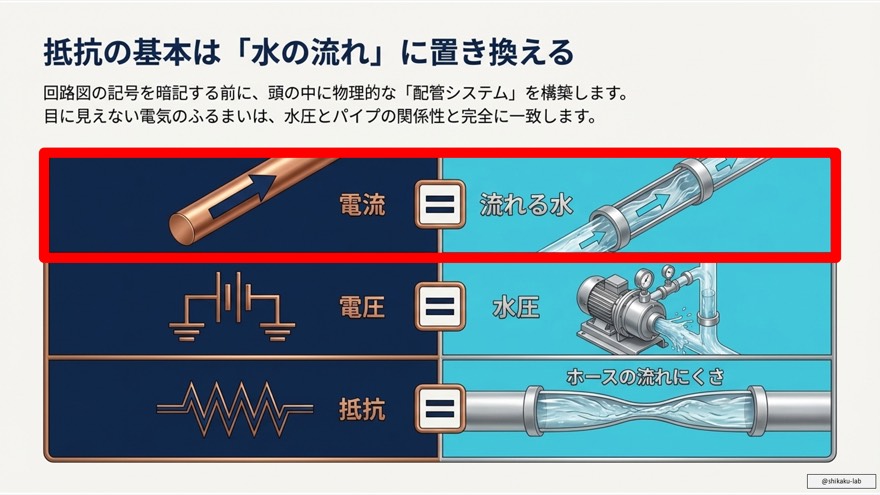

電気が難しいのは、見えないからです。ならば、見えるものに置き換えてしまいましょう。電気の世界と水の世界は、驚くほどきれいに対応します。

電気の世界	水の世界	役割
電圧 V	水を押し流す力	押す
電流 I	ホースを流れる水	流れる
抵抗 R	流れを邪魔する障害物	邪魔する

押す・流れる・邪魔する。この3語の対応関係は、電圧・電流・抵抗を「ケチャップ容器」で一発理解するで扱った内容そのままです。もし「電圧と電流の区別が、正直まだあやふやだ」という自覚があるなら、先にそちらを読んでから戻ってきてください。土台が固まっていない状態で抵抗に進むと、必ずどこかで崩れます。急がば回れです。

今回の主役は3番目、邪魔する側の抵抗です。

ステップ2：邪魔をするのは「細さ」と「長さ」

では、水の流れを邪魔するものは何でしょうか。ホースを思い浮かべれば、答えは2つに絞られます。

細いと通りにくい

ストローで水を飲むのと、太いパイプから水が出るのとでは、勢いがまるで違います。通り道が狭ければ、一度に通れる量が減る。当たり前の話です。

長いと通り抜けるのが大変

10mのホースと100mのホース。蛇口をひねったとき、勢いよく出るのは短いほうです。長い道のりを進むあいだ、水はずっと管の内壁とこすれ続けます。その積み重ねが抵抗になります。

つまり、細い・長いは抵抗が大きい状態。逆に、太い・短いは抵抗が小さい状態です。電気も同じで、細い電線・長い電線ほど電気が通りにくくなります。

ここまでで、暗記フレーズの「長いほど大きく、太いほど小さい」が、単なる語呂ではなく理屈として立ち上がってきたはずです。

ステップ3：断面積が2倍なら、抵抗は2分の1

ここで、太さの話をもう一段だけ正確にします。

パイプの断面積が2倍になれば、水が通れるスペースもそのまま2倍です。通り道が2倍に広がったのですから、流れを妨げる度合いは半分になります。つまり抵抗は2分の1。断面積と抵抗は反比例の関係にあります。

分かりやすい実例が、台所や洗面所の排水溝です。少々きれいな話ではありませんが、髪の毛やゴミが溜まっていくと、水の通り道の断面積がどんどん狭くなり、流れが悪くなっていきます。掃除をして詰まりを取り除けば、断面積が元に戻って一気に流れるようになる。あの体感は、まさに「断面積が広がる＝抵抗が減る」そのものです。毎日目にしているものですから、これ以上ないくらい確実なイメージになります。

イメージを公式にする

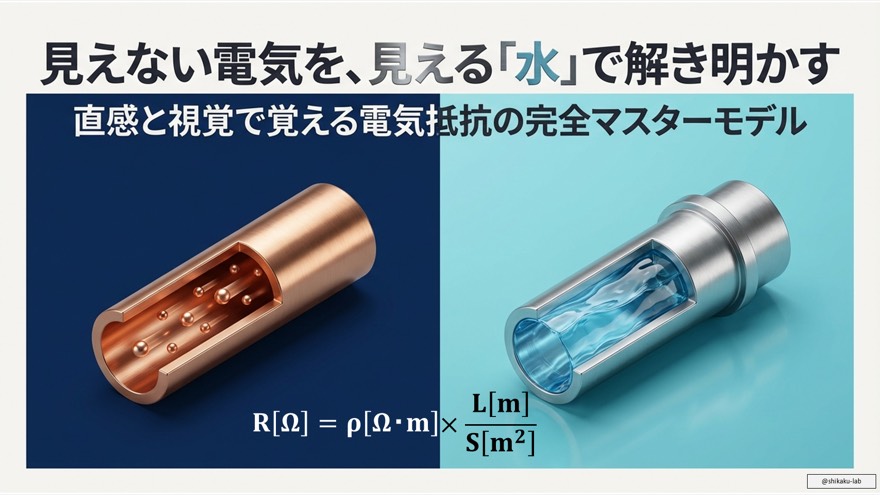

この関係を式にまとめたものが、抵抗の基本公式です。

$$R=\rho \frac{L}{S}$$

記号の意味を、ひとつずつ確認しておきましょう。

記号	読み	意味	単位
R	アール	電気抵抗	Ω
ρ	ロー	材質による通りにくさ（抵抗率）	Ω・m
L	エル	導体の長さ	m
S	エス	導体の断面積	m²

分子に L、分母に S。長いほど大きく、太いほど小さい——先ほどのフレーズが、そのまま式の形になっています。

ρ（ロー）だけは、形状ではなく材質の話です。同じ太さ・同じ長さでも、銅の線とニクロム線では電気の通りやすさが違います。その「材料そのものの性質」を表すのがρです。

ステップ4：直径2倍で「4分の1」になる理由

さあ、冒頭の問いに戻ります。ここが今日いちばんの山場です。

直径を2倍にすると、抵抗は何倍になるか。

直径が2倍になれば断面積が増えるので、抵抗が小さくなる。ここまでは、多くの方が正しく判断できます。問題は、その先です。なぜ2分の1ではなく、4分の1なのか。

理由は、断面積の求め方にあります。電線の断面は円ですから、断面積は次の式で求めます。

$$S=\pi r^2$$

ここに2乗が入っている。これが答えのすべてです。

直径が2倍ということは、半径 r も2倍です。そして r は2乗されているので、面積は 2²＝4倍になります。断面積が4倍になったのですから、それに反比例する抵抗は4分の1。

順番に追うと、こうなります。

段階	変化
直径を2倍にする	半径 r も2倍
S＝πr² の r が2倍	断面積 S は 2²＝4倍
抵抗は S に反比例	抵抗 R は 4分の1

3段跳びのように見えますが、飛ばしてはいけないのは真ん中の一段です。直径や半径の変化は、2乗されて断面積に効いてくる。ここを素通りすると、必ず2分の1と答えてしまいます。

試験では、断面積そのものではなく「直径◯mm」「半径◯mm」という形で数値が与えられることがよくあります。半径か直径が分かれば S＝πr² で面積が出せて、抵抗の公式に代入できる。この2つの式はセットで覚えておいてください。

なお、直径 d で与えられた場合は r＝d／2 なので、

$$S=\pi {\left(\frac{d}{2}\right)}^2=\frac{\pi d^2}{4}$$

と変形できます。直径をそのまま r に代入してしまう——これも定番のミスですから、必ず半径に直す一手間を挟んでください。

ステップ5：抵抗を決める3つの要素を整理する

ここまでの内容を、一枚の表にまとめておきます。抵抗を決めるのは、材質が1つと形状が2つ、合わせて3つの要素です。

要素	記号	分類	大きくすると抵抗は
抵抗率	ρ	材質	大きくなる（比例）
長さ	L	形状	大きくなる（比例）
断面積	S	形状	小さくなる（反比例）

3つのうち、抵抗を小さくする方向に働くのは断面積だけ。あとの2つは、大きくすれば抵抗も大きくなります。この「1つだけ仲間はずれ」という覚え方も有効です。

計算問題で怖いのは、与えられた数値がどの要素の話なのかを取り違えることです。「2倍」という言葉ひとつ取っても、それが長さの2倍なのか、断面積の2倍なのか、直径の2倍なのかで、答えは2倍・2分の1・4分の1と全部変わってしまいます。問題文を読んだら、まずその数字がどの記号の話かを確定させる。この一手間が、失点を確実に減らします。

ちなみに、電気を運ぶ主役である電流そのものの正体があやふやだと感じる方は、電流と電子は「逆向き」が正解：1840倍の重さで覚える理論の入口を挟んでおくと、抵抗が「何を邪魔しているのか」がよりくっきり見えてきます。

ステップ6：太いと通る、細くて長いと止まる

最後に、感覚として焼き付けておきたい対比があります。

導体の姿	水のふるまい	抵抗
太い	よく流れる	小さい
細い・長い	流れにくい／止まる	大きい

太いと通る。細かったり長かったりすると止まる。文字にしてしまえば身も蓋もありませんが、この一対の絵が頭に入っていれば、公式を思い出せなくても答えの方向を間違えることはありません。

試験中、緊張で式が飛ぶことは誰にでもあります。そのときに残っていてほしいのが、この「太い＝通る／細く長い＝止まる」という素朴な絵です。方向さえ合っていれば、選択肢を2つまで絞れることは珍しくありません。

まとめ

今日の内容を、もう一度だけ振り返っておきます。

項目	内容
公式	R ＝ ρL／S
抵抗率 ρ	材質による通りにくさ。比例
長さ L	長いほど抵抗大。比例
断面積 S	太いほど抵抗小。反比例
円の断面積	S ＝ πr²（直径2倍→面積4倍→抵抗4分の1）
合言葉	抵抗は、長いほど大きく、太いほど小さい

抵抗率 ρ に比例し、長さ L に比例し、断面積 S に反比例する。この関係が腹に落ちていれば、あとは数字を入れるだけです。

そして何より、公式を忘れても組み立て直せる状態になったことが大きい。ホースの絵さえ思い出せれば、L が上で S が下、という配置は自分で導けます。丸暗記に頼っている人は忘れたら終わりですが、イメージを持っている人は何度でも復元できる。この差が、勉強が進むほど効いてきます。

なお、実際の電線ではもうひとつ抵抗を左右する要素があります。温度です。夏の炎天下と冬の朝とでは、同じ電線でも抵抗値が変わります。そこまで踏み込みたい方は、電線の抵抗を決める4要素／第4の主役は「温度」へ進んでください。今日の3要素に、4つ目の主役が加わります。

⚠ ここを間違える人が多い

この単元で失点が集中するのは、次の2か所です。どちらも計算力ではなく、読み取りの問題です。

❌ 直径が2倍→抵抗は2分の1 と考えてしまう

いちばん多い取り違えがこれです。「太くなったから抵抗は小さくなる」という方向は合っているのに、倍率を外してしまう。

✅ 正しくは4分の1です。抵抗が反比例するのは断面積 S であって、直径や半径ではありません。直径や半径の変化は、S＝πr² を通って2乗されてから抵抗に効いてきます。「直径n倍 → 断面積n²倍 → 抵抗はn²分の1」という3段階を、必ず声に出して確認する癖をつけてください。逆に、直径が半分になれば抵抗は4倍です。

❌ 長さと断面積を、どちらも同じように扱ってしまう

「長さ2倍」と「断面積2倍」を、なんとなく同じ向きの変化として処理してしまうミスです。式を書かずに頭の中だけで処理しようとすると起こります。

✅ 長さ L は分子、断面積 S は分母。この2つは逆向きに働きます。長さ2倍なら抵抗は2倍、断面積2倍なら抵抗は2分の1。同じ「2倍」でも結果は正反対です。

対策は単純で、問題文の数値に印をつけながら、それが L の話か S の話か d（直径）の話かを、計算を始める前に確定させること。焦って代入を始めるより、この5秒のほうがずっと速く正解にたどり着きます。

よくある質問

Q. 抵抗率 ρ は、覚えなければいけない数値ですか？

材質ごとの細かい数値を丸暗記する必要はありません。大事なのはρが何者か——形や大きさとは無関係に、材料の種類だけで決まる「その物質固有の通りにくさ」だという理解です。同じ太さ・同じ長さの線でも、材質が違えば抵抗が違う。その違いを一手に引き受けているのがρです。数値は問題文で与えられることがほとんどですから、まずは意味の理解を優先してください。

Q. 断面積 S の単位は m² と mm²、どちらで計算すればよいですか？

公式に代入するときは、単位を揃えることが絶対条件です。抵抗率がΩ・mで与えられているなら、長さは m、断面積は m² に揃えます。試験では電線の太さが mm² や直径 mm で与えられることが多いので、そのまま代入すると桁が大きくずれます。計算に入る前に単位を確認する——これは抵抗の問題に限らず、理論科目全体で効く習慣です。

Q. ホースの例えは、どこまで信じてよいのでしょうか？

抵抗を「長さに比例・断面積に反比例」として捉えるうえでは、非常によく機能します。イメージとして安心して使ってください。ただし例えはあくまで理解の入り口であり、電気には水にない性質もあります。学習が進んだ段階で例えを卒業していけばよく、最初から厳密さを求めて足を止める必要はありません。まずはイメージで公式を自分のものにする。順番としては、それが正解です。

Q. 電線を太くすれば抵抗が減るなら、いくらでも太くすればよいのでは？

理屈としてはその通りで、実際に大電流を流す場所では太い電線が使われます。ただし太くすれば材料費も重量も増え、施工も大変になります。実務では「抵抗をどこまで小さくしたいか」と「コストや扱いやすさ」の釣り合いで太さが決まります。試験勉強の段階では、まず太さと抵抗が反比例するという関係を確実に押さえておけば十分です。
