直流発電機の電気子反作用は『直列』で全部攻略できる

この記事で身につくこと

電験三種「機械」科目の直流機分野で、文章問題のド真ん中にいるのが 電気子反作用 です。 名前のいかつさで身構えがちですが、出題の本丸は「3つの対策の違いと共通点」を言えるかどうかだけ。

本記事を読み終えたら、

• 電気子反作用の原因と3つの障害を即答できる
• ブラシ移動・補償巻線・補極の違いを区別できる
• 穴埋め問題で狙われる キーワード「直列」 を確実に書けるようになる

ようになります。

暗記フレーズ：直流発電機は直列 忘れたら一発アウト

補償巻線も補極も、電気子巻線と『直列』に繋ぐ

電気子反作用の対策は色々あるように見えて、本質的な打ち消し方は1つだけ。 負荷電流そのものを使って反作用を打ち消す＝直列接続 という構造に集約されます。 このフレーズさえ頭に残しておけば、文章問題で迷う場面がほぼ消えます。

そもそも電気子反作用とは

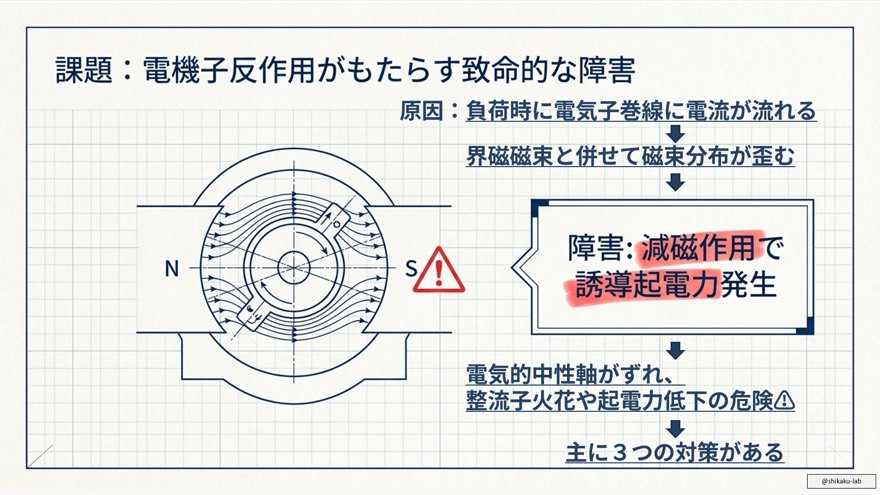

直流発電機が 無負荷 のときは、界磁磁束だけがきれいに磁極から電機子に向かって流れています。 ところが負荷を繋ぐと、電気子巻線にも電流が流れ始め、そこから新しい磁束（電気子起磁力）が発生します。

この 電気子起磁力と界磁磁束が合成されて、磁束分布が歪む現象 が電気子反作用です。 「本来まっすぐな磁石の力に、電流が横やりを入れている」イメージで十分です。

反作用が引き起こす「3つの致命傷」

磁束分布が歪むと、直流機にとって次の3つの嫌な現象が起こります。

1. 減磁作用 … 主磁束が弱められ、誘導起電力が低下する
2. 電気的中性軸のずれ … 本来ブラシを置くべき中性軸が、負荷側へずれてしまう
3. 整流子火花 … ずれた中性軸の位置で整流するため、ブラシと整流子の間に火花が出る

火花は単なる見た目の問題ではなく、整流子の摩耗・絶縁劣化・最悪は焼損へ直結します。 だからこそ、何らかの対策が必須になるわけです。

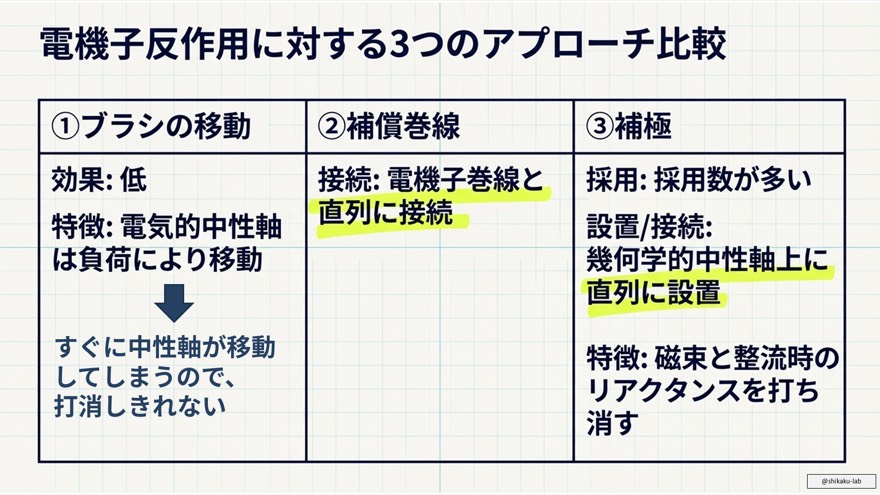

3つの対策アプローチを比較する

電験で問われる対策は、次の3つです。

対策	仕組み	評価
ブラシの移動	ずれた中性軸に合わせてブラシ位置を物理的にずらす	効果は限定的（負荷で中性軸が動くため追従できない）
補償巻線	磁極面のスロットに巻線を入れ、電気子巻線と 直列接続	電気子起磁力をその場で打ち消す本命対策
補極	幾何学的中性軸上に小さな極を置き、電気子巻線と 直列接続	採用数が多い。整流時のリアクタンス電圧まで打ち消す

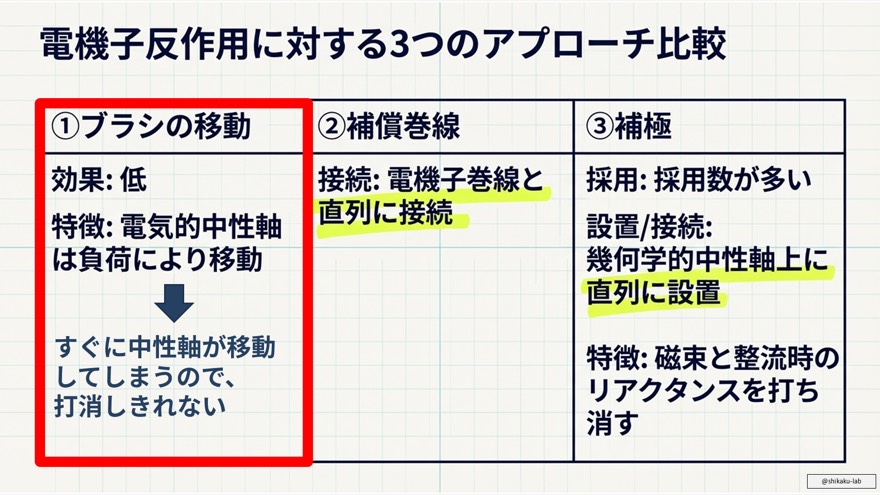

ブラシ移動がイマイチな理由

電気的中性軸は 負荷電流の大きさによって動く ため、ある一点に固定したブラシでは追従できません。 軽負荷で合わせれば重負荷でズレ、重負荷で合わせれば軽負荷でズレる──根本解決にはならないのです。

補償巻線

磁極の表面に切ったスロットへ巻線を埋め込み、これを 電気子巻線と直列 に繋ぎます。 電気子に流れる電流と 大きさが同じで向きが反対 の電流が補償巻線に流れるので、電気子起磁力をその場で打ち消すことができます。

補極

幾何学的中性軸の位置に小さな補助磁極を置き、これも 電気子巻線と直列接続 します。 反作用磁束の打ち消しに加え、整流時のリアクタンス電圧 （コイル切り替え時に発生する自己誘導起電力）まで相殺してくれるため、火花対策として非常に効果的。実機でも採用数が多い対策です。

共通項は「直列」── ここが穴埋めの最頻出ポイント

補償巻線と補極は、形も置き場所も違います。それでも本質は完全に一致しています。

どちらも電気子巻線と『直列』に接続する

なぜ直列なのか。理由はシンプルで、反作用の大きさは負荷電流の大きさで決まる からです。 負荷電流そのものを打ち消し巻線に流せば、負荷が増えても減っても 自動で適量の打ち消し磁束 を発生させられます。これが「並列」では絶対にできない芸当です。

電験の文章問題では、まさにこの「直列」の2文字が穴埋めで抜かれます。 補償巻線・補極のどちらの説明が来ても、空欄に入る答えは同じ「直列」と即答できるようにしておきましょう。

まとめ

• 電気子反作用 = 負荷電流が界磁磁束を歪める現象
• 障害は 減磁・中性軸ずれ・整流子火花 の3点セット
• 対策は ブラシ移動／補償巻線／補極 の3つ。本命は後ろ2つ
• 補償巻線も補極も、電気子巻線と 「直列」接続 が共通点
• 穴埋め問題は 「直列」 の2文字で確実に取りに行く

暗記フレーズ：直流発電機は直列 忘れたら一発アウト

このフレーズが頭に入っていれば、直流機の電気子反作用は文章問題でも取りこぼしません。
