変圧器の三相結線を「魔法のフレーズ」で一発攻略

「Y-Δ、Δ-Y、Δ-Δ、Y-Y……名前は似ているのに、中性点はどっちで取れて、第3調波はどっちで消えて、位相は遅れなのか進みなのか」。

参考書の比較表を前にして、ここで手が止まった経験はありませんか。表のマス目は全部で20個以上。これを丸ごと覚えようとすると、たいてい試験本番で「あれ、逆だったかも」と迷います。

でも安心してください。この単元は、覚えるべきは表ではなく、たった一つのフレーズだけです。YとΔ、それぞれの「形」がもつ性質さえ押さえれば、あとは組み合わせるだけで表の全マスが自分で埋められるようになります。丸暗記から卒業しましょう。

この記事で身につくこと

身につくこと	内容
① 土台になる2つの性質	Y結線＝中性点が取れる、Δ結線＝第3調波を閉じ込める
② 位相差の向き	Y-Δは π/6 遅れ、Δ-Yは π/6 進み。逆で覚える
③ 5つの結線の使い分け	Y-Δ・Δ-Y・Δ-Δ・Y-Y・Y-Y-Δを用途とセットで
④ 試験の最大の罠	Y-Y結線がなぜ単独で使われないのか
⑤ 総まとめ表	自分で埋められる形での比較表

この5つが揃うと、文章問題も選択問題も「知っているから即答できる」状態になります。

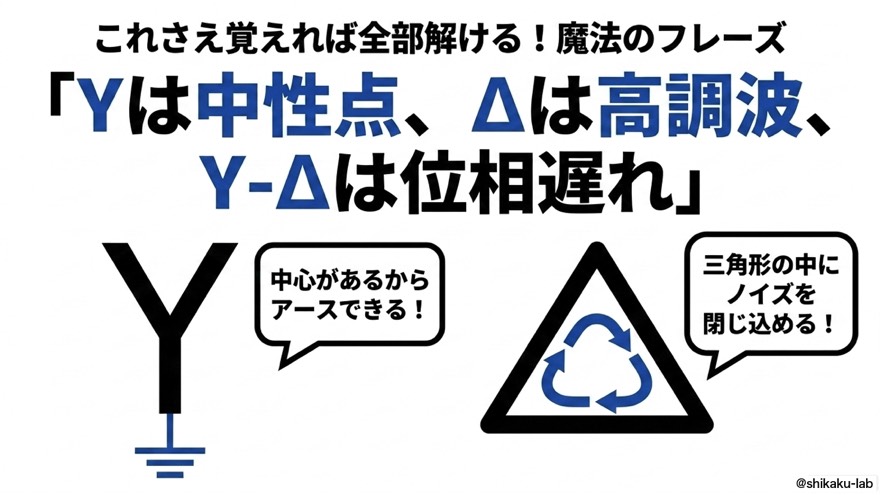

暗記フレーズ：スターは中性点、Δは高調波、スター-Δは位相遅れ、スタースター-（Δ）は補正

スターは中性点、Δは高調波、スター-Δは位相遅れ、スタースター-（Δ）は補正

一見すると長く感じますが、実は4つの短いパーツが並んでいるだけです。しかも前半の2つが土台で、後半の2つはその応用にすぎません。

パーツ	意味すること
スターは中性点	Y結線には中心点があるので接地できる
Δは高調波	Δ結線は三角形の中に第3調波を閉じ込める
スター-Δは位相遅れ	Y-Δ結線は二次側が π/6 遅れる（Δ-Yはその逆で進み）
スタースター-（Δ）は補正	Y-Yの弱点を、三次巻線のΔが補正する

この4行を口に出して覚えてしまえば、あとは各結線を見たときに「YがあるからここでOK、ΔがあるからここでOK」と組み立てるだけです。

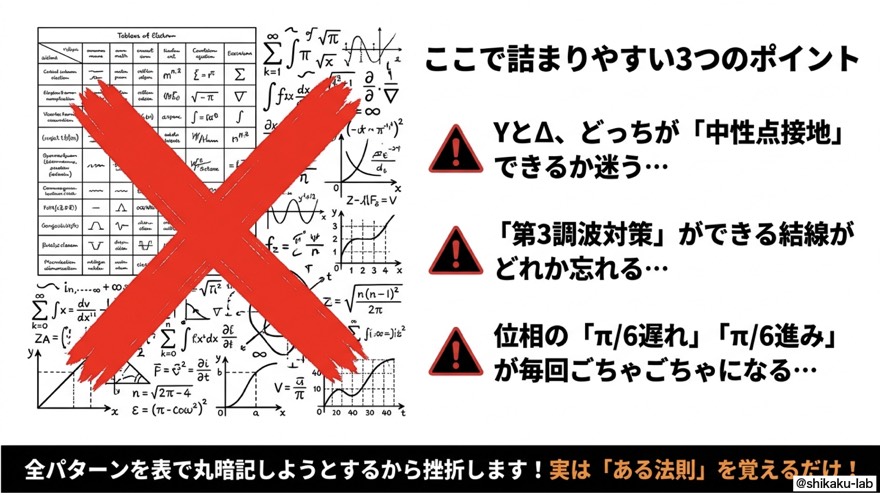

ステップ1：まず「苦手の正体」をはっきりさせる

多くの人が三相結線でつまずくポイントは、実は3つしかありません。

つまずくポイント	具体的な症状
① 中性点接地	YとΔのどちらで中性点接地ができるのか毎回迷う
② 第3調波対策	対策できる結線がどれだったか思い出せない
③ 位相差の向き	π/6 遅れなのか π/6 進みなのかごちゃごちゃになる

裏を返せば、この3つさえ潰せば三相結線は終わりということです。範囲が広そうに見えて、実は攻める的は3つしかない。ここに気づくと、一気に気が楽になります。

そして3つとも、全パターンを表で暗記する必要はありません。次のステップで扱う「形の性質」から、その場で導き出せます。

ステップ2：Y結線とΔ結線、それぞれの「形」が答えを持っている

三相結線の攻略は、Y単体・Δ単体の性質を先に固めるところから始まります。ここが土台です。

Y結線：中心点があるから、接地できる

Y結線は3本の巻線の端を1点に集めた形です。この集まった点が「中性点」。中心に点があるのですから、そこから大地へ線を引っ張れます。これが中性点接地です。

対してΔ結線は三角形にぐるりと閉じているだけで、中心にあたる点がどこにもありません。だから接地したくてもできない。形を思い浮かべれば、答えは自動的に出ます。

Δ結線：三角形の中に、ノイズを閉じ込める

Δ結線は3つの巻線が閉じた輪をつくっています。閉じた輪があるということは、その中を電流がぐるぐる回れるということ。ここで回してしまうのが第3調波電流です。

内部で循環させてしまえば、外の回路には出ていかない。これがΔの「高調波対策」の正体です。

そもそも第3調波電流とは何か

変圧器の鉄心を磁化するために流れる電流を励磁電流といいますが、これはきれいな正弦波になりません。鉄の磁化特性が直線ではないため、波形が少しひずむのです。

そのひずみ成分の中に含まれる、基本波の3倍の周波数を持つ成分が第3調波電流です。詳しい理屈は理論科目の後半で扱いますが、機械科目では次の理解で十分です。

押さえること	内容
どこから出る	変圧器の励磁電流のひずみ成分
何が起きる	鉄心や周辺機器の発熱、通信への障害
だから	外に出さない対策が要る＝Δ結線の出番

なお、この記事は変圧器シリーズの一部です。変圧器そのものの基本や損失の話が曖昧なままだと結線の理解も浅くなるので、不安がある方は先に変圧器の損失分類を魔法の暗記フレーズ「鉄・銅・機械」で一発攻略に目を通しておくと、この先がぐっと読みやすくなります。

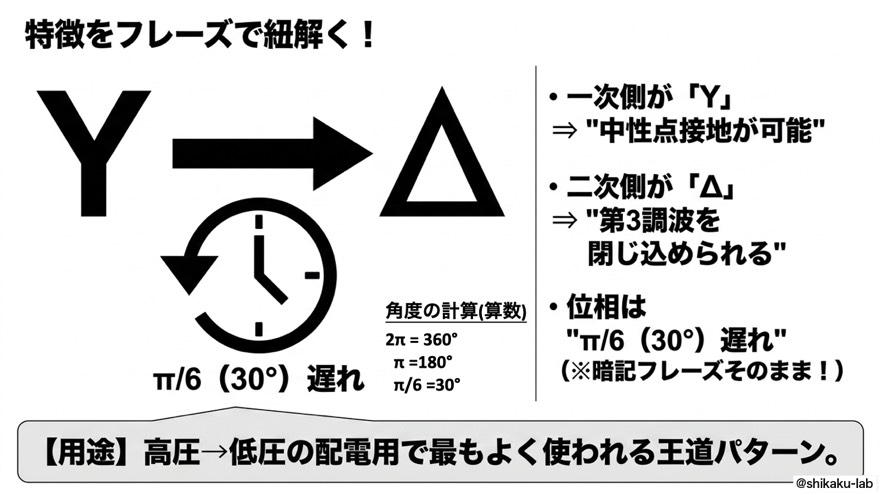

ステップ3：Y-Δ結線は「降圧配電の王道」

一次側がY、二次側がΔ。ここまでの土台があれば、特徴は自分で書き出せます。

項目	Y-Δ結線ではどうなるか	理由
中性点接地	○（一次側で可能）	一次がYだから
第3調波対策	○（二次側で可能）	二次がΔだから
位相差	π/6（30度）遅れ	フレーズそのまま
主な用途	高圧から低圧への降圧配電	配電用の王道

π/6 遅れをイメージでつかむ

「π/6 遅れ」と言われてもピンとこない場合は、角度に直してしまいましょう。円1周が 2π ＝ 360度、つまり π ＝ 180度。すると π/6 は 30度です。

運動会のトラック競走を思い出してください。内側のレーンのランナーが少し後ろからスタートする、あの光景です。1周を6分割したうちの1つ分だけ後ろからスタートする——それが π/6 遅れのイメージです。

Y-Δは、一次側で接地が取れて、二次側で高調波も処理できる。どちらの長所も同時に手に入るので、高圧を低圧へ落とす配電用として最もよく使われるわけです。

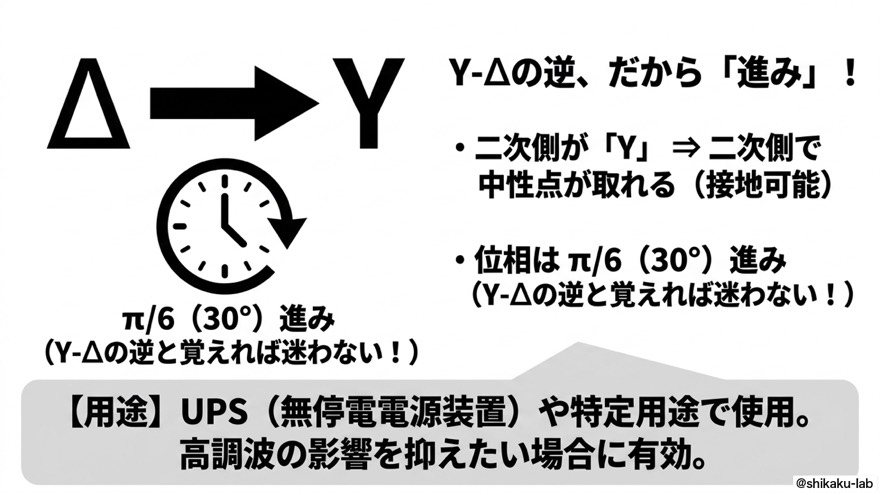

ステップ4：Δ-Y結線は「Y-Δの逆だから進み」

一次側がΔ、二次側がY。Y-Δと配置が逆になっただけです。そして配置が逆なら、位相の向きも逆になります。

項目	Δ-Y結線ではどうなるか	理由
中性点接地	○（二次側で可能）	二次がYだから
第3調波対策	○（一次側で可能）	一次がΔだから
位相差	π/6（30度）進み	Y-Δの逆
主な用途	昇圧用、UPS（無停電電源装置）	電圧を上げる側

Y-Δが「降圧の王道」だったのに対し、Δ-Yは電圧を上げたいときに使います。発電所で発電した電圧を高圧系統へ送り出す昇圧変圧器が代表例です。

$\text{Y-Δ：}\frac{\pi }{6}\text{遅れ}⟺\text{Δ-Y：}\frac{\pi }{6}\text{進み}$

この対称性が、この単元でいちばん美しいところです。片方だけ覚えれば、もう片方は自動で決まる。 覚える量は半分で済みます。

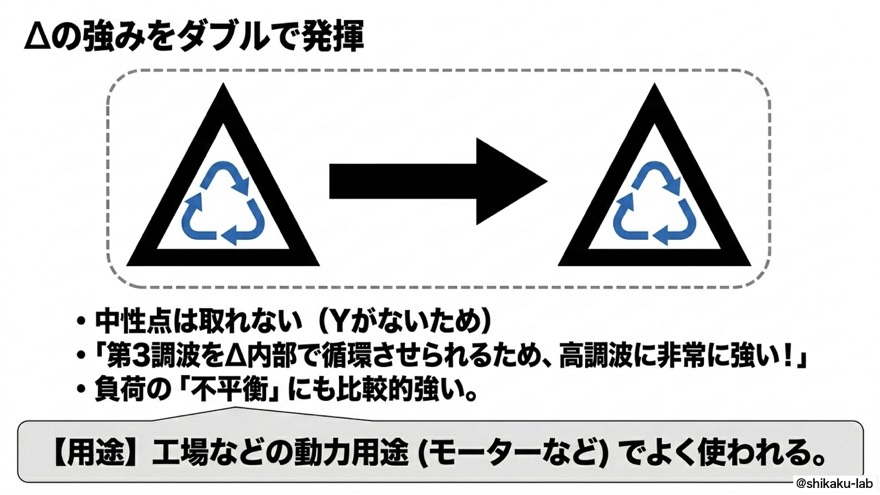

ステップ5：Δ-Δ結線はΔの強みをダブルで発揮

一次も二次もΔ。Δの長所が両側にそろう代わりに、Yがないので中性点は諦めることになります。

項目	Δ-Δ結線ではどうなるか
中性点接地	×（Yがないため不可）
第3調波対策	○（Δ内部で循環させられ、非常に強い）
位相差	なし（同じ結線どうし）
負荷の不平衡	比較的強い
主な用途	工場などの動力用途（モーターなど）

もう一つ、Δ-Δには実務でありがたい特典があります。1相が故障しても、残る2相をV結線として運転を継続できるという点です。三相が完全に止まらない、という保険が効いているわけです。

V結線そのものの容量計算や利用率については、変圧器の並列運転｜4条件は「循環電流」だけで全部つながるで扱った内容とも地続きになります。並行して押さえておくと、変圧器の運用まわりが一気につながります。

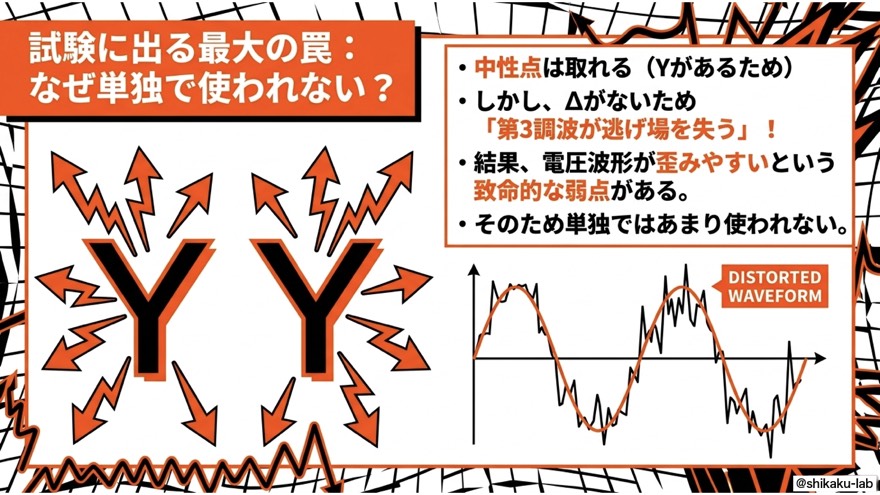

ステップ6：Y-Y結線はなぜ単独で使われないのか（最大の罠）

ここが試験でいちばん狙われるポイントです。一次も二次もY。中性点は両側で取れますから、一見すると優秀に見えます。

しかし、どこにもΔがありません。つまり第3調波電流が循環できる閉じた輪が存在しない。逃げ場を失った第3調波は、電圧波形をひずませます。

項目	Y-Y結線ではどうなるか
中性点接地	○（両側で可能）
第3調波対策	×（Δがなく逃げ場がない）
位相差	なし（同じ結線どうし）
結果	電圧波形が大きくひずむ
評価	単独ではあまり使われない

「Δ-Δは中性点が取れないのに使われるのだから、Y-Yも許されそうなものだ」と感じるかもしれません。ですが、波形のひずみは接続先の機器すべてに影響が及びます。中性点が取れないことは設計で回避できても、波形のひずみは逃げようがない。だから単独採用は避けられるのです。

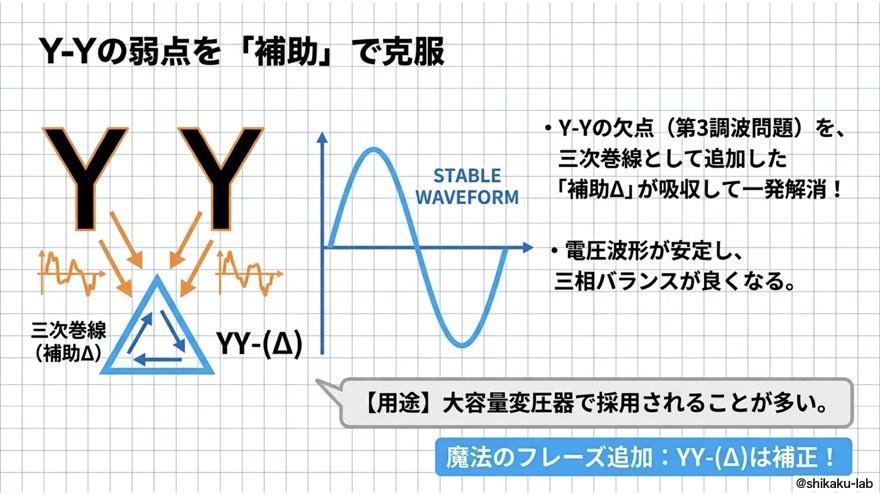

ステップ7：Y-Y-Δ結線——補助のΔで弱点を克服する

Y-Yの弱点が「Δがないこと」なら、答えは単純です。Δを足せばいい。 それが三次巻線としてΔを追加したY-Y-Δ結線です。

項目	Y-Y-Δ結線ではどうなるか
中性点接地	○（一次側・二次側の両方で可能）
第3調波対策	○（三次巻線のΔが吸収）
位相差	なし（一次・二次間）
電圧波形	安定し、三相バランスも良好
主な用途	大容量変圧器

補助のΔを1つ足すだけで、ひずんでいた波形が安定波形に変わる。Y-Yの唯一にして致命的な欠点が、これで解消されます。フレーズの最後のパーツ「スタースター-（Δ）は補正」は、まさにこの話です。

ステップ8：即答クイズで定着を確認する

ここまで読めたら、次の2問に即答できるはずです。答えを見る前に、少し考えてみてください。

• Q1：変圧器の結線で「第3調波対策」ができるのは、YかΔか
• Q2：Y-Δ結線の一次側と二次側の位相差は？

問	答え	根拠となるフレーズ
Q1	Δ結線	Δは高調波、三角形の中に閉じ込める
Q2	π/6（30度）遅れ	スター-Δは位相遅れ

即答できた方は、この単元はもう得点源です。詰まった方も心配いりません。詰まった箇所は、たいてい「フレーズを覚えていない」のではなく「形と性質が結びついていない」だけです。ステップ2に戻って、Y と Δ の絵を思い浮かべ直してみてください。

まとめ

5つの結線を1枚の表にまとめます。ただし、この表は暗記するためのものではありません。 フレーズから自分で埋められたかを確認するための答え合わせ表として使ってください。

結線方法	中性点接地	第3調波対策	位相差	主な用途・特徴
Y-Δ	○（一次側）	○（二次側）	π/6 遅れ	降圧配電の王道
Δ-Y	○（二次側）	○（一次側）	π/6 進み	昇圧用・UPS
Δ-Δ	×（不可）	○（強力）	なし	工場動力・V結線運転可
Y-Y	○（両側）	×（波形ひずむ）	なし	単独使用は避ける
Y-Y-Δ	○（両側）	○（補助Δ）	なし（一次・二次間）	大容量設備

迷ったら、この言葉に帰ってください。 スターは中性点、Δは高調波、スター-Δは位相遅れ、スタースター-（Δ）は補正

上の表の20マスは、この1行から全部復元できます。表を覚えるのではなく、フレーズから表を作れるようにする。これが丸暗記からの卒業です。

⚠ ここを間違える人が多い

❌ 位相差の向きを結線名の順番と逆に覚えてしまう

「Y-Δだから、Yが進んでΔが遅れる」と考えると混乱します。位相差は二次側が一次側に対してどうかで表現します。

✅ Y-Δなら二次側が π/6 遅れ、Δ-Yなら二次側が π/6 進み。判断の基準はいつも二次側だと決めておけば、迷いようがありません。

❌ 巻数比を線間電圧どうしの比だと思い込む

計算問題で最も多い取りこぼしがここです。巻数比は巻線1本ずつ、つまり相電圧どうしの比です。

✅ Y側は「線間電圧 ＝ √3 × 相電圧」の関係があるので、線間電圧の値を使うときは √3 で割って相電圧に直してから比を取ります。Δ側は線間電圧＝相電圧なのでそのまま使えます。

$\text{Y側の相電圧}=\frac{\text{線間電圧}}{\sqrt{3}}\text{Δ側の相電圧}=\text{線間電圧}$

この √3 の処理を飛ばすと、正解の √3 倍あるいは √3 分の1の値が出てきます。しかも選択肢には、その「間違えた値」がちゃんと用意されています。計算そのものは合っているのに落とす、いちばんもったいないパターンです。

❌ Y-Y結線を「中性点も取れるし優秀」と判断してしまう

✅ 中性点が取れることは事実ですが、Δがない以上、第3調波の逃げ場がありません。中性点接地が○でも、第3調波対策が×なら単独では採用されない——この評価軸の優先順位まで含めて覚えておきましょう。

過去問ではこう出た

三相結線は、単独の文章問題としても、変圧比を含む計算問題の土台としても出題される分野です。実際の出題としては、平成27年 問8が代表例です。

出題傾向として押さえておきたいのは次の2点です。

出題の形	問われること
文章・選択問題	各結線の中性点接地の可否、第3調波対策の可否、位相差の向き
計算問題	巻数比と相電圧・線間電圧の換算（Y側の √3 補正が要る）

つまり、知識問題と計算問題の両方に顔を出す単元です。だからこそ出題者にとって問題が作りやすく、繰り返し狙われます。逆に言えば、ここを固めておくと2種類の得点機会が同時に手に入るということでもあります。

計算まで含めて実際に手を動かしたい方は、こちらからどうぞ。

電験ジムで実際に解いてみる

よくある質問

Q. Y-Δの位相差 π/6 は、なぜ 30度ぴったりになるのですか？

Y結線の線間電圧は相電圧より 30度 進んだ位置にあります。一方Δ結線では線間電圧と相電圧が同じ向きです。一次と二次で「線間電圧から見た向き」がずれるため、その差である 30度＝π/6 が結線全体の位相差として現れます。試験対策としては、まず「π＝180度だから π/6＝30度」という換算だけ確実にできるようにしておけば十分です。

Q. Δ-Δ結線は中性点が取れないのに、どうして実際に使われているのですか？

用途によって、中性点接地が必須ではないからです。工場の動力用途、つまりモーターへ電力を送る場面では、それよりも高調波に強いこと、負荷の不平衡に耐えること、さらに1相故障時にV結線で運転を継続できることのほうが価値を持ちます。結線の良し悪しは絶対評価ではなく、用途とセットで決まる——この視点は選択問題でも効きます。

Q. 三次巻線のΔは、電力を取り出すためのものではないのですか？

主目的は第3調波の吸収です。三次巻線は補助的な位置づけで、Y-Y結線の弱点を補正するために設けられます。所内電源などに使われることもありますが、電験三種の学習段階では「Y-Yの第3調波問題を解消するための補助Δ」と理解しておけば十分です。フレーズの「スタースター-（Δ）は補正」の一言に、この役割が凝縮されています。

Q. 変圧器が複数台になったとき、結線の違いは影響しますか？

します。位相差が異なる結線どうしを並列に運転すると、電圧の向きがそろわず循環電流が流れてしまいます。だから並列運転では結線の組み合わせにも条件が付くのです。このあたりが気になった方は、変圧器の負荷分担は『相手の％インピーダンス』で一瞬攻略を読んでおくと、複数台運転の考え方が一本につながります。
